在如今高度集成的电子世界里，从口袋里的智能手机、充电宝，到家里的LED台灯、路由器，再到汽车上的车载摄像头，每一台设备的核心电路中，都藏着一些“微小却关键”的保护器件。它们身形小巧，常常被忽略，却在电路遭遇危险时“挺身而出”，避免设备烧毁、甚至起火等安全隐患。今天，我们就来科普一款应用广泛的电路守护者——1206F3A63V华德贴片保险丝，带你读懂它的方寸之力，解锁电路保护的核心密码。

一、初识：什么是1206F3A63V华德贴片保险丝？

首先我们拆解它的型号，就能快速掌握它的核心身份：“1206”是它的封装尺寸，对应行业标准的3.2×1.6mm，比我们的指甲盖还要小，属于贴片元件中最常见的规格之一，能轻松适配高密度PCB电路板的设计需求，这也是它能广泛应用于小型电子设备的关键原因之一；“F”代表它的熔断特性——快断型，意味着电路出现过流时，它能快速响应、瞬间熔断，为精密元件提供及时保护；“3A”是它的额定电流，指在正常工作条件下，它能长期稳定承载的最大电流；“63V”是额定电压，即它能安全断开电路的最高电压，超过这个电压，即使未熔断也可能存在安全风险；“华德（Walter）”则是它的品牌，作为专业的保险丝制造商，华德的贴片保险丝在稳定性、可靠性上有着不俗的表现。

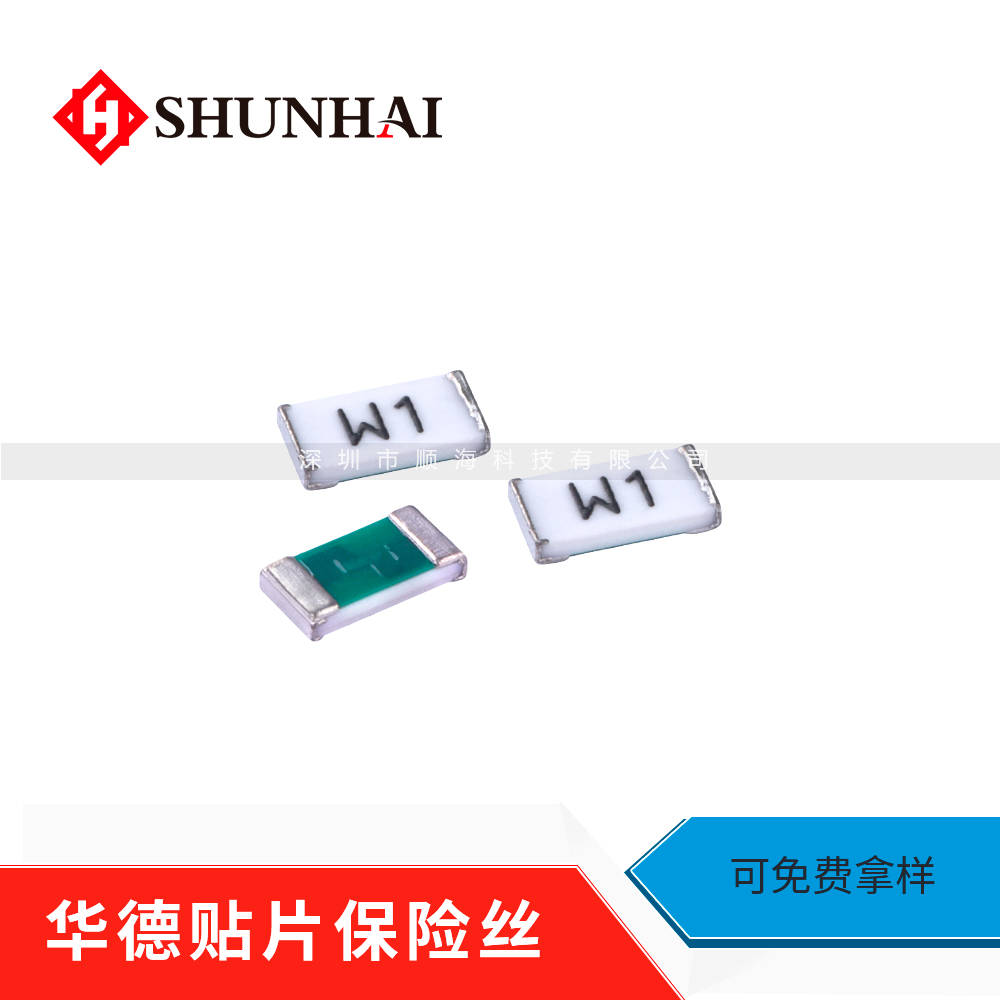

从外观上看，它是一个小小的矩形片状元件，两端带有金属电极（镀锡或镍锡合金），本体多为陶瓷或树脂材质，整体轻薄小巧，无需引线，可通过SMT贴片机实现高速自动化焊接，完美适配现代电子设备“微型化、集成化”的发展趋势。和传统的直插式保险丝相比，它不仅节省电路板空间，还能减少寄生电感，让电路性能更稳定，同时具备更好的机械强度和焊接可靠性。

二、解密：核心参数与工作原理，看懂它的“守护逻辑”

要真正理解这款保险丝的作用，我们需要先搞懂它的核心参数和工作原理——它的本质，就是一款“牺牲自己、保护他人”的一次性过流保护器件，核心逻辑基于简单却高效的焦耳热效应。

1. 核心参数详解（看懂选型关键）

除了型号中体现的4个核心信息，还有几个关键参数决定了它的适配场景和保护效果，新手也能轻松理解：

• 熔断特性（快断F级）：这是它的核心优势之一，响应速度极快，当电路中的电流超过额定值（比如短路、元件故障导致的电流骤升）时，能在毫秒级内熔断，快速切断电路，避免下游的IC芯片、传感器、电源模块等昂贵敏感元件被过大电流损坏。需要注意的是，快断型保险丝不耐浪涌，更适合保护精密电路，不适合存在开机冲击电流的场景（如电机、部分电源适配器）。
• 工作温域：它能适应-55℃至+150℃的超宽温域，这意味着无论是寒冷的户外环境，还是设备内部的高温工作场景（如汽车电子、工业控制设备），它都能稳定工作，不会因温度变化影响保护性能。不过需要注意，在高温环境下使用时，需要考虑降额使用，避免影响使用寿命。
• 分断能力：指它在额定电压下能安全切断的最大故障电流，这款保险丝的分断能力可达50A@63V DC，能有效应对电路短路时产生的瞬时大电流，避免因电弧持续引发的熔管炸裂、二次短路等危险，保障设备和人身安全。
• 可焊性与储存条件：它支持波峰焊和回流焊两种常见的焊接工艺，推荐焊接参数为260℃、最长10秒，焊接后能牢固附着在电路板上；在密封、温湿度适宜的环境下，可存放2年，即使在湿度较高的环境中，也能短期存放30天，方便生产储存。

2. 工作原理：简单来说，就是“过热即熔断”

这款保险丝的内部核心是一根精密合金熔丝，串联在电路中工作：

正常工作时，电流通过熔丝，由于熔丝的电阻极小，只会产生微弱的热量，不会达到熔点，此时它就像一根普通的导线，不影响电路正常运行；当电路出现故障（如短路、负载过载），电流会瞬间超过3A的额定值，根据焦耳热效应（Q=I²Rt），熔丝会快速产生大量热量，温度急剧升高，当温度达到熔丝的熔点时，熔丝会瞬间熔断，形成开路状态，彻底切断电流通路，从而保护下游元件和整个设备的安全。

需要注意的是，它是一次性保险丝，熔断后无法自行恢复，必须更换同规格的产品才能让电路重新工作——这种“一次性牺牲”的特性，能避免故障未排除时电路反复导通，减少二次损坏的风险，在维修场景中反而更具安全性。

三、应用：无处不在的方寸守护，覆盖多领域场景

凭借3A额定电流、63V耐压、快断特性、微型尺寸和超宽温域的组合优势，1206F3A63V华德贴片保险丝完美平衡了微型化、极速保护和稳定耐用三大核心需求，广泛应用于消费电子、电源管理、汽车电子等多个领域，成为主流的过流保护方案之一。

1. 消费电子与移动设备：最常见的“贴身守护者”

这是它最广泛的应用场景，几乎所有小型消费电子设备中都能看到它的身影：智能手机、平板电脑、笔记本电脑的主板供电回路，保护充电接口和电池管理模块；充电宝、TWS耳机充电仓，防止充电时出现过流、短路，避免电池鼓包、烧毁；智能手表、数码相机等精密设备，为其低功耗电路提供精准保护，防止元件损坏影响正常使用。

2. 电源与适配器：稳定供电的“安全屏障”

快充充电器、LED驱动电源、机顶盒电源、路由器电源等设备中，它负责保护电源输入和输出回路，防止输入短路、输出过载等问题导致电源模块烧毁，同时避免因电源故障影响下游设备，确保供电稳定可靠，延长设备使用寿命。

3. 汽车电子与车载设备：适应严苛环境的“可靠卫士”

汽车内部的工作环境复杂，温度波动大、存在振动，而1206F3A63V的超宽温域和稳定性能，能完美适配车载场景：车载摄像头、车身传感器、中控模块、LED车灯等设备的电路中，它能有效防护过流故障，适应汽车的严苛工作环境，保障车载电子系统的稳定运行，为行车安全提供间接保护。

4. 工业控制与安防：长效稳定的“防护担当”

工业控制领域的PLC模块、传感器，安防领域的监控摄像头、门禁系统等设备，对稳定性和抗干扰能力要求极高。这款保险丝凭借稳定的防护性能、抗干扰能力和长寿命，能长期守护电路安全，避免因工业环境中的电压、电流波动导致设备故障，保障系统正常运行。

5. 照明与小家电：日常用电的“隐形保护”

LED吸顶灯、智能台灯等照明设备的驱动电路，风扇、加湿器等小家电的控制板上，它能保护电路免受过流影响，防止设备烧毁，同时避免因电路故障引发的安全隐患，为日常用电安全保驾护航。

四、选型与使用：这些要点别忽视

无论是电路设计还是设备维修，选择和使用1206F3A63V华德贴片保险丝时，记住以下几点，能避免误选误用，确保保护效果：

• 选型核心：确保保险丝的额定电流（3A）大于电路的最大预期正常工作电流，通常建议留有25%-100%的裕量；额定电压（63V）必须高于电路的最高工作电压，避免电压超标导致安全隐患。
• 熔断特性匹配：它是快断型（F级），适合保护精密IC、传感器等不耐过流的元件，不适合存在开机浪涌电流的场景（如电机、部分大功率电源），这类场景建议选择慢断型保险丝。
• 替换原则：熔断后必须更换同规格、同品牌的保险丝，不可随意用更大电流的保险丝代换——比如用5A的保险丝替换3A的，会导致保险丝无法及时熔断，失去保护作用；也不可用不同熔断特性的保险丝替换，否则会出现误熔断或保护不及时的问题。
• 使用注意：焊接时严格遵循推荐参数，避免焊接温度过高、时间过长，损坏保险丝；安装时确保接触良好，避免虚焊，否则会影响保险丝的正常工作；在高温环境下使用时，需考虑降额使用，延长使用寿命。

五、总结：方寸之间，守护万千电路

1206F3A63V华德贴片保险丝，看似只是一个3.2×1.6mm的微小元件，却承载着电路安全的重要使命。它凭借快断保护、微型尺寸、超宽温域和稳定性能，穿梭在各类电子设备中，默默守护着我们的日常用电安全和设备稳定运行。

在电子设备日益微型化、集成化的今天，这类贴片保险丝的作用愈发凸显——它没有复杂的结构，却用最直接、最可靠的方式，在电路遭遇危险时“挺身而出”，以自身的“牺牲”换取设备和人身的安全。了解它的参数、原理和应用，不仅能帮助我们更好地理解电子设备的工作逻辑，也能在电路设计、设备维修时少走弯路，让每一台设备都能在安全的环境下稳定运行。
