一、输入电流设置的核心原则与前期准备

1.设置核心原则（1）遵循 “先电位、后电流，先手动、后自动” 的逻辑，避免电流突变冲击设备与被保护体；恒电位模式下，电流为动态输出值，无需手动固定，仅需设定电流上限；恒电流模式下，需精准设定输出电流值。（2）电流设置需匹配被保护体面积、环境电阻率、防腐层状况，避免电流过小保护不足、过大导致过保护。

2.前期准备工作（1）设备检查：确认恒电位仪电源模块、控制模块、功率模块无故障，显示屏、按键、旋钮功能正常，无过流、过热报警。（2）回路检查：用万用表测量阳极、阴极、参比电极回路电阻，确保无短路、断路，接触电阻≤0.01Ω；参比电极电位稳定，无漂移、失效现象。（3）参数记录：记录被保护体材质、面积、环境类型（土壤 / 海水）、设计保护电位、额定电流，为电流设置提供依据。

二、恒电位模式下输入电流的间接设置方法

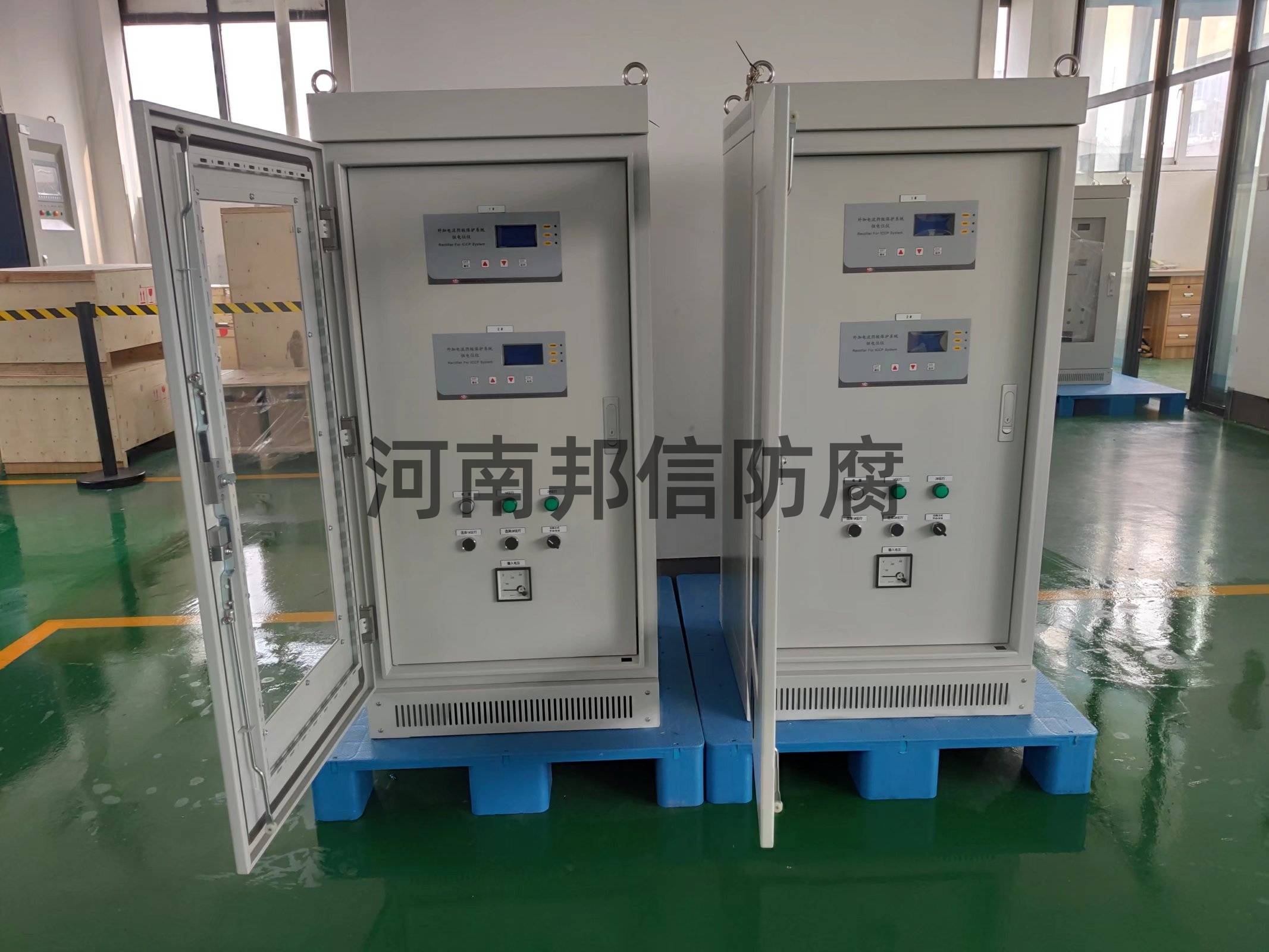

1.保护电位设定（电流设置的前提）（1）开机初始化：合上主电源开关，设备自检 30s，无报警后进入运行界面；将 “手动 / 自动” 开关拨至 “自动”，“测量选择” 旋至 “给定” 位置。（2）电位设定：通过面板旋钮或数字按键，设定目标保护电位（如碳钢管道 - 1.15V），按下 “确定” 保存；观察显示屏 “预置电位” 与 “实际电位”，确保设定生效。（3）电流上限设定：进入参数设置菜单，将电流上限设为额定值的 1.1 倍（如 30A 设备设为 33A），防止过载触发保护。

2.电流动态输出与调试（1）自动运行：按下 “运行” 键，设备进入闭环控制，自动调节输出电流，使实际电位趋近设定值；初始阶段电流可能较大（如 5~10A），随极化完成逐渐稳定。（2）稳定判断：运行 30min 后，记录输出电流、电压、实际电位，电流波动≤1A、电位波动≤±20mV 视为稳定；若电流持续过高，检查防腐层破损点；若电流过低，检查阳极地床接地电阻。（3）微调优化：若电位偏差较大，微调保护电位设定值（±10mV），直至稳定在目标区间，避免频繁大幅调整导致系统振荡。

三、恒电流模式下输入电流的直接设置方法

1.模式切换操作（1）切换前准备：将输出电流缓慢降至≤1A，按下 “暂停输出”，记录当前电位、电流参数，避免切换冲击。（2）模式切换：将 “模式选择” 拨至 “恒电流（CC）”，显示屏显示 “恒电流模式” 确认切换成功。

2.电流值设定与运行（1）电流设定：通过面板 “▲/▼” 键或数字输入，设定目标电流值（如 2A），按下 “确定” 保存；电流值需参考恒电位模式下的稳定电流，确保保护效果匹配。（2）运行监控：按下 “运行” 键，设备固定输出设定电流，观察实际电位变化；若电位低于 - 1.25V（过保护），减小电流值；若高于 - 0.85V（欠保护），增大电流值。（3）应急应用：恒电流模式仅为临时 / 应急模式，参比电极修复后需立即切回恒电位模式，保障长期保护精度。

四、电流设置的常见问题与解决方法

1.电流无法稳定（持续波动）（1）原因：参比电极失效、回路接触不良、环境杂散电流干扰、防腐层大面积破损。（2）解决：更换参比电极、紧固所有接线端子、加装杂散电流排流装置、排查并修复防腐层漏点。

2.电流输出超限（触发过流保护）（1）原因：阳极与被保护体短路、电流上限设定过低、功率模块故障。（2）解决：排查短路点并隔离、重新设定合理电流上限、检修功率模块。
