济南能华NHAC 系列高速公路交流远供电源系统，由隔离电源发生器（局端）、交流远供远端电源转换器（远端）、传输线缆构成，专为高速 ETC 门架、全程监控、隧道机电、情报板等外场设备提供5–20km 无中继、全电气隔离、高压低损耗的稳定交流供电，解决传统 AC220V 供电距离短、压降大、干扰强的痛点。

一、系统核心组成（高速专用）

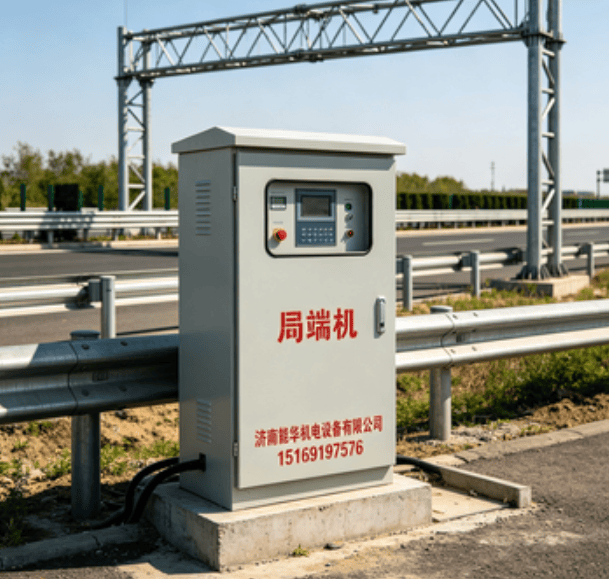

1. 高速公路专用隔离电源发生器（局端 / 上位机）

• 安装：收费站、服务区机房（IP54 防护）。
• 输入：单相 AC220V / 三相 AC380V±15%。
• 输出：AC660V/800V/1000V（高压交流，悬浮隔离）。
• 核心：IGBT 逆变 + PWM 精细调压 +全隔离升压，效率≥95%，功率因数≥0.95。
• 功能：长线压降自动补偿、输出稳压（精度≤±1%）、过压 / 过流 / 过热 / 防雷保护。

2. 交流远供电源远端电源转换器（远端 / 下位机）

• 安装：ETC 门架、监控杆、隧道口（户外壁挂 / 落地，IP65）。
• 输入：AC660–1000V（对局端高压交流自适应）。
• 输出：AC220V 纯正弦（适配摄像头、交换机、情报板）。
• 核心：电气隔离 + 降压 + 稳压 + 二级防雷，动态补偿线路压降，输出精度≤±0.5%。
• 环境：宽温 - 40℃~+70℃，耐受雷击浪涌与户外恶劣气候。

3. 隔离电源转换器（AC/DC 通用）

• 功能：AC220V/380V ↔ DC24V/48V/54V，全电气隔离（≥2500VAC），阻断共模干扰与地电位反击。
• 应用：外场弱电设备隔离供电、抗电网干扰、漏电防护，适配交直流混合负载。

4. 远供电源系统（整套解决方案）

• 传输距离：交流最远 20km 无中继，单回路带 15–20 台远端设备。
• 线路损耗：高压小电流传输，线损比传统 AC220V 降低 50%+。
• 智能运维：RS485/4G 远程监控，电压电流实时监测、故障告警、远程重启。

二、核心技术参数

隔离电源发生器（局端）

表格

交流远端电源转换器（远端）

表格

三、高速专属核心优势

1. 超长距稳定供电：交流最远 20km 无中继，彻底解决传统 220V 仅 1–2km 供电瓶颈，压降自动补偿。
2. 全隔离安全防护：局端 - 远端全链路电气隔离，悬浮输出防触电；二级防雷，阻断地电位反击与电网浪涌。
3. 低损节能降本：高压传输线损降低 50%+，长期电费省 30%+；无需沿线变压器，施工维护成本降 40%+。
4. 户外高可靠：IP65 防护、宽温运行、防尘防雨防雷，MTBF≥10 万小时，适配高速野外恶劣环境。
5. 智能远程运维：DSP + 触摸屏，50 组工艺存储；RS485 / 以太网 / 4G 远程监控，故障告警上传，支持远程重启。
6. 兼容全高速设备：ETC 门架、高清监控、隧道照明、5G 基站、气象传感、可变情报板全覆盖。

四、典型应用场景

• 省界 ETC 门架系统长距离供电。
• 高速公路全程视频监控、车辆检测器。
• 隧道照明、隧道通信信号远程供电。
• 沿线情报板、气象监测、交安机电设备。
• 高速公路 5G 基站、区间通信远端供电。

五、定制与售后

• 参数定制：非标电压 / 功率 / 输出路数，适配特殊负载。
• 结构定制：柜式、壁挂式、户外防雨型、移动拖车式。
• 系统集成：设备 + 电缆 + 防雷 + 机柜 + 施工指导，交钥匙工程。
• 售后：三年质保，7×24 小时技术支持，现场安装调试指导。
