电子爱好者手绘弧线电路板，驱动3D打印排烟扇并裸露展示
创始人
2026-05-26 00:14:04
0次
2026-05-25 12:00:21 作者：狼叫兽
2026年5月25日，一位电子爱好者以手工方式突破传统印制电路板的设计边界，创作出兼具功能与美学价值的弧线型电路板，并成功驱动一台3D打印的排烟扇。
这位创作者长期关注电路板设计中过度依赖电子设计自动化工具所导致的同质化现象——走线被严格限定于直角与直线，结构规整却缺乏表现力。为重拾设计的手作温度与视觉张力，他选择回归物理媒介，在覆铜板上直接手绘电路路径。
经过反复试验，最终确定了简洁而可靠的制作流程：选用空白覆铜板作为基底，以Pentel N850永久记号笔绘制光阻图案，再使用氯化铁溶液完成蚀刻。此前尝试的多种替代腐蚀配方，如双氧水、醋酸与食盐混合液，均未能达到理想效果；而Pentel记号笔在数十种笔具与涂层材料中表现最优，线条覆盖均匀，抗蚀能力稳定可靠。

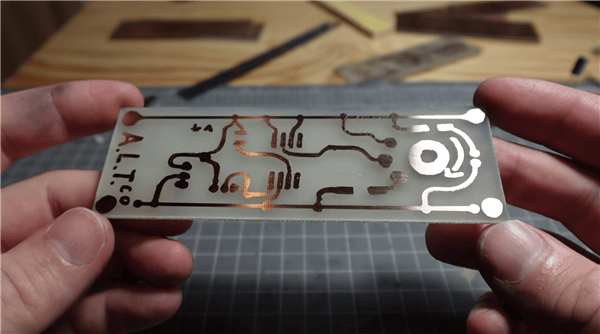

在工艺成熟后，他手绘完成包含流畅弧线、有机曲线及专属标识的完整电路图。蚀刻后的铜面清晰锐利，无毛刺、无断线。随后完成元器件焊接与导线连接，并对全部走线进行镀锡处理，既提升导电可靠性，也赋予电路板温润统一的金属光泽。
最终组装的排烟扇运转平稳，性能符合预期。创作者坦言实际效果“超出最初设想”，并将成品电路板完全裸露呈现，未加任何外壳遮蔽——让技术逻辑与视觉表达共同构成作品本身。
