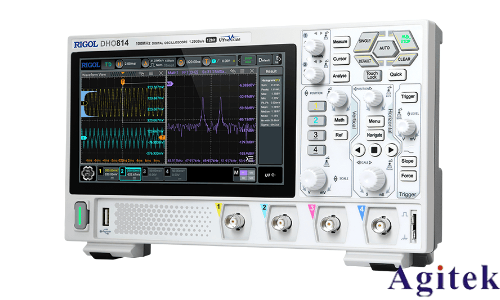

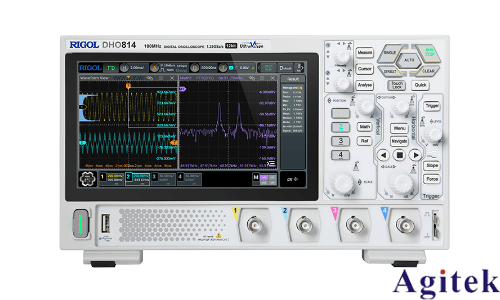

在电子测量领域，示波器作为信号分析的核心工具，其输入阻抗的合理设置直接影响测量结果的准确性。普源DHO824示波器凭借其高精度与多功能性，成为工程师调试复杂电路的首选设备。本文将深入解析该型号示波器的输入阻抗设置方法、应用场景及注意事项，帮助用户在高频信号测量与精密电路调试中实现最佳性能。

一、输入阻抗的基本概念与设置逻辑

示波器的输入阻抗通常分为高阻抗（1 MΩ）与低阻抗（50 Ω）两种模式，其选择逻辑需基于被测信号源特性：

1. 高阻抗模式（1 MΩ）：适用于低频信号及高阻抗源测量。该模式可最大限度减少示波器对被测电路的影响，适用于电压信号采集，如传感器输出、直流电压监测等场景。此时输入阻抗与探头分压系数共同决定测量精度。

2. 低阻抗模式（50 Ω）：专用于射频（RF）信号与高速数字信号测量。50 Ω匹配阻抗可有效降低信号反射，确保高频信号的完整性，广泛应用于通信系统调试、射频电路测试等领域。需配合50 Ω同轴电缆使用，避免阻抗不匹配引发的波形失真。

二、精准设置输入阻抗的实战步骤

普源DHO824示波器输入阻抗调节操作简便，具体流程如下：

1. 进入通道配置界面：按下"Menu"键，通过方向键选择"Channel"菜单，进入目标通道（CH1/CH2）设置。

2. 选择阻抗模式：在通道参数列表中找到"Input Impedance"选项，通过旋钮或触摸屏切换至1 MΩ或50 Ω。注意切换时需断开探头与信号源连接，避免瞬态信号冲击。

3. 验证匹配状态：启用示波器的"阻抗匹配检测"功能（部分高端型号支持），通过波形显示确认信号反射系数是否达标。若存在明显过冲或振铃，需检查连接线阻抗一致性。

三、高频测量中的阻抗优化策略

在GHz频段信号测量中，输入阻抗设置需结合以下技巧：

探头补偿校准：使用DHO824内置的探头校准功能，通过方波信号源调整探头电容，确保10:1衰减探头在50 Ω模式下的幅频响应平坦度。

差分测量模式：针对高速差分信号（如LVDS），启用示波器的差分输入模式，并配置50 Ω差分探头，避免共模噪声干扰。

时间窗口优化：在捕获瞬态信号时，将输入阻抗切换至50 Ω并配合示波器的"高频增强"滤波功能（带宽限制至示波器最大采样率），抑制高频杂散信号。

四、常见问题与解决方案

1. 阻抗切换后波形畸变：检查探头接地线是否过长（应≤10cm），或使用SMA转接头缩短连接路径。

2. 高频信号幅值衰减：确认示波器带宽设置是否高于信号频率（如测量1 GHz信号需开启350 MHz以上带宽），并调整V/div至合适量程。

3. 反射损耗超标：在50 Ω模式下，若RL≤-20dB，需更换低损耗同轴电缆（典型值≤0.2dB/m）。

通过科学设置输入阻抗并掌握高频优化技巧，普源DHO824示波器可实现从直流到GHz频段的精准测量。工程师需根据信号类型灵活选择阻抗模式，配合探头校准与连接优化，方能在复杂电路调试中获取真实可靠的波形数据。
