在电子设备日益精密化的当代，高效能电感作为电源管理系统的重要元件，其性能直接影响设备的稳定性和能效。近年来，一体成型电感”凭借其优越的性能和可靠性，逐渐成为电子产品的要选。那么，什么是一体成型电感？它的制造奥秘又在哪里？本文将为您详细解析。

一、什么是一体成型电感？

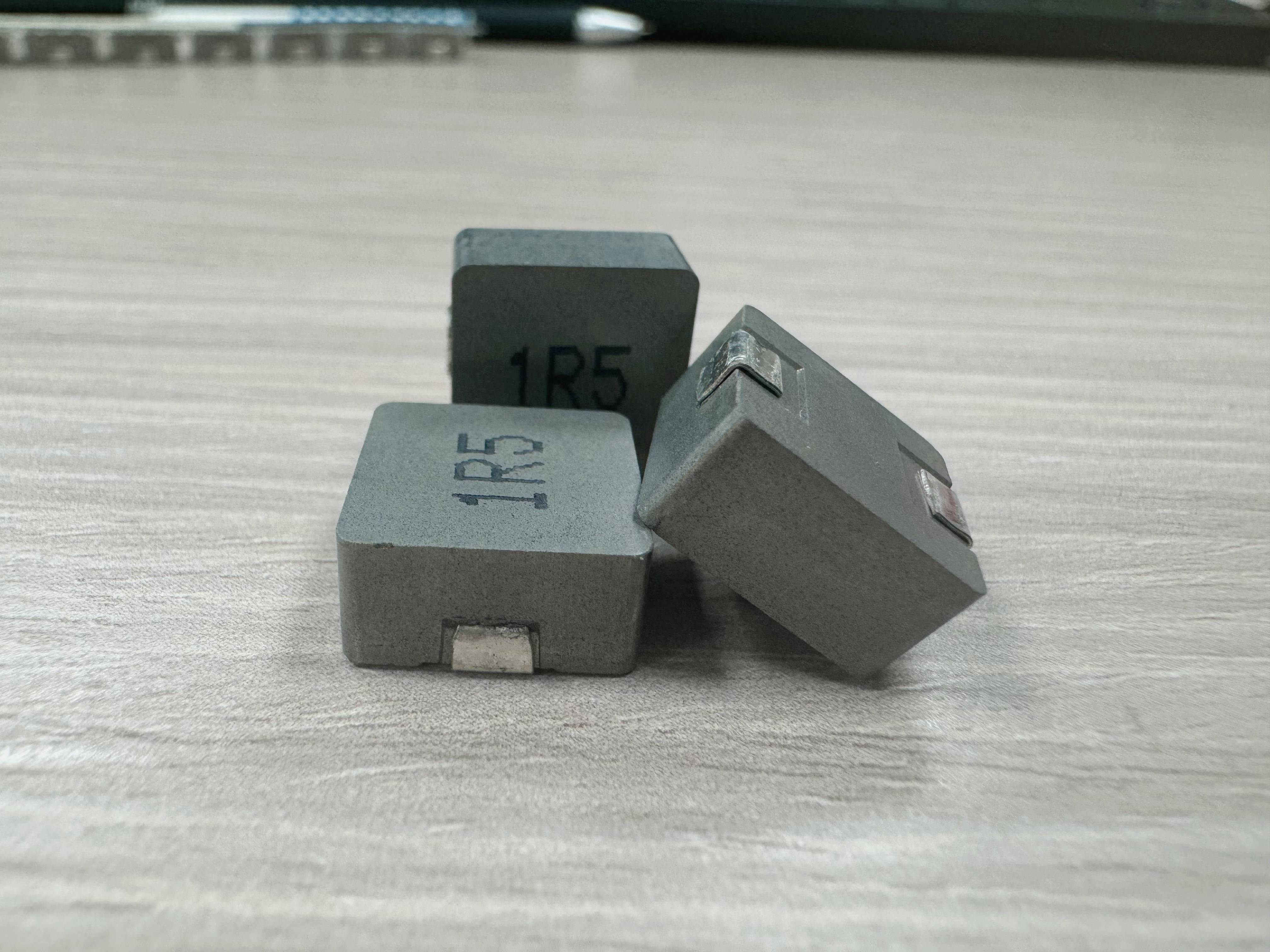

一体成型电感（Molded Inductor）是一种采用粉末冶金工艺和模压成型技术制造的电感元件。与传统绕线电感不同，它的线圈和磁芯通过特殊工艺一体化成型，具有低损耗、高电流、高稳定性等优势，应用于智能手机、服务器、5G通信设备、汽车电子等领域。

二、一体成型电感的制造奥秘

1. 精密绕线技术

一体成型电感首先采用高纯度扁平线或圆线绕制线圈，确保低电阻和高载流能力。绕线工艺的精度直接影响电感的电气性能，因此需借助自动化设备实现高一致性。

2. 磁粉复合材料的应用

电感的重要材料是铁硅、铁镍或纳米晶合金磁粉，这些材料经过特殊处理后与树脂混合，形成高磁导率、低损耗的磁性复合材料。磁粉的粒径和分布直接影响电感的饱和电流和温升特性。

3. 高压模塑成型

绕制好的线圈被放入模具中，注入磁性复合材料，再经过高温高压固化，使线圈与磁芯紧密结合。这一工艺消除了传统电感的气隙问题，大幅降低磁损和噪音。

4. 激光修整与测试

成型后的电感需经过激光修整，调整电感值至目标范围，再通过自动化测试设备进行电气性能检测，确保每一颗电感都符合高标准要求。

三、一体成型电感的优势

高效率：低磁损和低直流电阻（DCR）提升电源转换效率。

高稳定性：一体成型结构减少机械振动和温度漂移的影响。

小型化：紧凑设计适合高密度PCB布局，满足轻薄设备需求。

低EMI：封闭式结构有效抑制电磁干扰，提升系统可靠性。

四、应用领域

消费电子：智能手机、平板电脑、笔记本电脑

通信设备：5G基站、光模块、路由器

汽车电子：新能源车电控系统、ADAS

工业控制：伺服驱动器、电源模块

一体成型电感凭借其高性能和可靠性，正逐步取代传统电感，成为现代电子设备的“隐形功臣”。未来，随着材料科学和制造工艺的进步，一体成型电感将在更多的领域发挥关键作用。
