随着物联网（IoT）技术的快速发展，设备之间的通信协议变得愈发复杂。CAN（Controller Area Network）总线作为一种可靠、高效的串行通信协议，广泛应用于汽车、工业控制、智能设备等场景。然而，在IoT系统开发与维护中，CAN总线的调试常面临信号干扰、时序错误、协议冲突等问题。泰克MSO5系列混合信号示波器凭借其高分辨率、多通道同步、协议解码等功能，成为调试CAN总线与IoT设备通信的理想工具。本文将详细介绍如何利用该示波器高效调试IoT系统中的CAN总线问题。

一、调试前的准备：了解MSO5系列核心功能

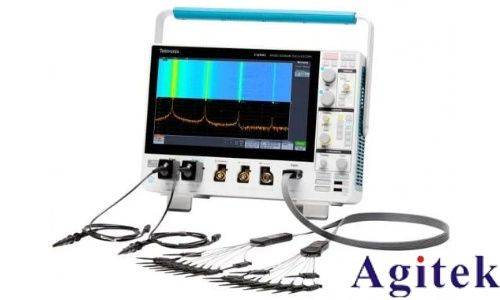

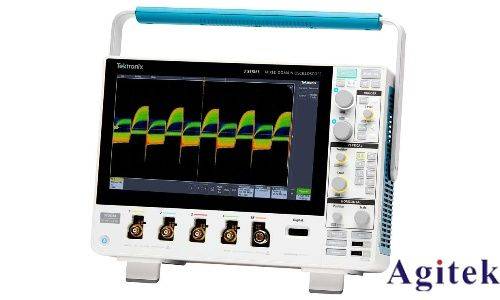

泰克MSO5系列混合信号示波器具备以下关键特性，使其适用于IoT和CAN总线的调试：

1. 多通道灵活性：提供4/6/8条FlexChannel输入通道，每条通道可配置为模拟或数字逻辑输入，支持高达64条数字通道（需搭配TLP058探头），满足多信号同步分析需求。

2. 高分辨率与带宽：12位垂直分辨率（1.25GHz时）和高达2GHz的带宽，确保微小信号细节捕捉，适合IoT设备中低幅值、高频信号的观测。

3. 智能触发系统：支持边沿触发、脉宽触发、协议触发等模式，可精准捕获特定协议帧或异常信号。

4. 协议解码与分析：内置对CAN、LIN、UART、I2C等25种以上串行协议的解码功能，实时解析通信数据，简化协议级调试。

5. 触摸屏与直观界面：15.6英寸高清触摸屏支持手势操作，快速切换设置，提升调试效率。

二、硬件连接与基础设置

1. 连接示波器与IoT设备

使用差分探头（如TCK1000）连接CAN总线的CAN_H和CAN_L信号线，避免共模干扰。

若需监测IoT设备的电源、控制信号等，将其他通道连接至对应模拟或数字引脚。

确保探头接地正确，使用接地环减少噪声，特别是高频信号测量时。

2. 基本参数配置

打开示波器，选择对应通道（如CH1连接CAN_H，CH2连接CAN_L）。

设置垂直灵敏度（如50mV/div），使信号波形占据屏幕70%左右区域，避免信号过饱和或显示不全。

调整水平时基（如1ms/div），观察完整帧周期或特定时间窗口内的信号变化。

启用自动设置功能（AutoSetup）快速初始化波形显示，再根据实际信号调整参数。

三、触发设置：精准捕获目标信号

稳定的触发是调试的关键。针对CAN总线，推荐以下触发配置：

1. 边沿触发：

选择触发源为CAN_H或CAN_L通道。

设置触发类型为“边沿触发”，选择上升沿或下降沿（根据信号特性）。

调整触发电平至信号有效电平范围（如2.5V触发点）。

2. 协议触发（高级模式）：

进入“触发菜单”，选择“串行协议触发”→“CAN”。

设置触发条件，如特定ID帧（如ID=0x123）、数据长度、错误帧等。

例如，调试某IoT设备上报温度数据帧时，可触发ID为0x200的帧，仅捕获目标数据。

3. 触发延迟与序列分析：

利用“触发延迟”功能，在捕获目标帧后，延迟显示后续信号，分析帧间时序。

结合“序列触发”模式，设置多个触发条件（如连续捕获3个特定ID帧），定位间歇性问题。

四、波形分析与协议解码

1. 实时解码与数据可视化

启用CAN协议解码功能：在菜单中选择“解码”→“添加协议”→“CAN”。

示波器将实时解析波形，并在屏幕右侧显示解码后的帧ID、数据、时间戳等信息，无需手动计算位时序。

2. 统计与趋势分析

查看“测量统计”窗口，获取帧频率、错误帧计数、负载率等统计结果。

使用趋势图追踪长时间通信中的参数变化，如监测某时间段内帧丢失率或信号幅值漂移。

3. 多通道关联分析

同时显示IoT设备的控制信号（如PWM）、电源纹波与CAN通信波形，分析信号时序关系。

例如，检查电源波动是否导致CAN帧传输错误，通过时间对齐功能定位因果关系。

五、高级功能与故障排查

1. 眼图分析（针对高速CAN-FD）

对于CAN-FD（灵活数据速率）应用，使用示波器的眼图功能评估信号完整性。

通过观察眼图张开度、抖动，判断信号传输质量，定位反射、串扰等问题。

2. 频谱分析查找干扰源

启用DDC（数字下变频）功能，将时域信号转换为频谱图。

分析高频干扰（如电磁干扰）的频率成分，辅助排查外部干扰源或设备辐射问题。

3. 抖动与噪声测量

使用“高级抖动分析”工具，量化信号中的随机抖动（RJ）和确定性抖动（DJ），评估系统时序稳定性。

结合“噪声模板”功能，设置容限范围，快速识别超出规范的信号区域。

六、数据存储与远程协作

1. 波形与解码数据保存

将关键波形、解码结果保存为CSV或二进制格式，便于离线分析或文档记录。

利用250GB固态硬盘（可选）存储大量捕获数据，支持长时间监测场景。

2. 远程访问与共享

通过示波器的网络接口或USB连接，将数据导出至PC端软件（如TekScope）进行深度分析。

使用示波器的云连接功能（需选配），实现跨团队协作，远程调试复杂问题。

七、常见故障案例与解决方案

1. 信号不触发或波形不稳定：

检查触发源与电平设置是否正确，尝试调整触发灵敏度或启用“触发释抑”功能。

确认探头连接是否松动，或使用示波器的“探头补偿”工具校准探头。

2. 解码显示错误帧：

验证示波器采样率是否满足协议速率（如CAN FD需更高采样率）。

检查差分信号是否反接，或是否存在共模电压过高导致的信号失真。

3. 时序问题排查：

利用多通道同步功能，对比IoT设备与外部模块的响应延迟。

通过“光标测量”工具精确计算帧间间隔、信号边沿时间差。

八、总结：高效调试实践建议

信号预处理：测量前使用示波器的“探头设置”功能调整带宽（如20MHz限制），滤除高频噪声。

分层调试：先验证物理层信号质量（波形幅值、噪声），再分析协议层数据逻辑。

模板保存：针对特定IoT项目，保存优化后的示波器配置模板，快速复用设置。

动态调整：根据调试阶段切换显示模式（如叠加、滚动），适应不同观测需求。

泰克MSO5系列混合信号示波器通过其全面的功能组合，为IoT和CAN总线的调试提供了从信号捕获到协议解析的一站式解决方案。掌握其高级触发、解码工具及数据分析方法，可显著提升复杂通信问题的排查效率，保障物联网系统的可靠性与性能。在实际应用中，结合硬件连接规范与灵活的调试策略，工程师能够更从容应对IoT设备开发与维护中的各种挑战。
