USB示波器的触发模式设置是准确捕获和显示特定信号的关键操作，不同类型的触发模式适用于不同的测量场景，以下为你详细介绍常见触发模式的设置方法及适用场景：

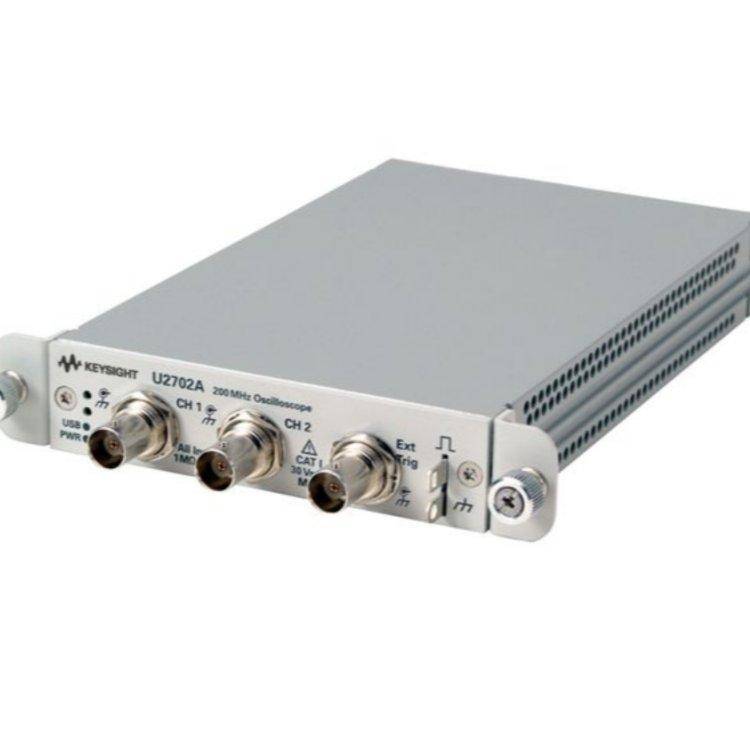

USB示波器

通用设置步骤

• 连接设备与打开软件：将USB示波器通过USB线连接到计算机，并启动配套的软件。在软件界面中找到触发设置区域，通常位于主界面的菜单栏、工具栏或专门的触发设置窗口。
• 选择触发通道：首先确定要使用哪个通道的信号作为触发源。例如，若要测量通道1的信号，就选择通道1作为触发通道。在软件中一般会有下拉菜单或选项按钮，用于选择触发通道。
• 设置触发模式：在触发设置区域中，找到触发模式选项，通常以列表或下拉菜单的形式呈现，从中选择所需的触发模式。

常见触发模式设置及适用场景

边沿触发

• 设置方法：选择边沿触发模式后，还需设置触发边沿（上升沿或下降沿）和触发电平。触发电平可以通过软件中的滑块、数值输入框或旋钮来调整，将其设置在信号的关键位置，例如信号的中间幅度或特定阈值处；触发边沿则根据信号特征选择，如信号从低电平跳变到高电平时选择上升沿触发，反之则选择下降沿触发。
• 适用场景：适用于测量周期性信号，如正弦波、方波等。例如，在测量一个频率为1kHz的正弦波信号时，使用边沿触发可以稳定地捕获每个周期的波形，方便观察信号的周期、幅度等参数。

脉宽触发

• 设置方法：选择脉宽触发模式后，设置脉宽条件，包括脉宽极性（正脉冲或负脉冲）、脉宽范围（最小脉宽和最大脉宽）。例如，要捕获脉宽在10μs - 20μs之间的正脉冲，就将脉宽极性设置为正脉冲，最小脉宽设为10μs，最大脉宽设为20μs。
• 适用场景：常用于检测特定脉宽的信号，如数字电路中的时钟信号、脉冲调制信号等。在数字电路调试中，若发现某个时钟信号的脉宽异常，可以使用脉宽触发来捕获异常脉宽的信号，以便分析问题。

视频触发

• 设置方法：选择视频触发模式后，设置视频制式（如NTSC、PAL等）和触发行号。不同的视频制式有不同的帧率和行数，根据被测视频信号的制式进行选择；触发行号则根据需要捕获的视频画面位置来设置，例如要捕获视频的某一行画面，就将触发行号设置为对应的行数。
• 适用场景：专门用于视频信号的测量和分析，如电视信号、监控视频信号等。在电视维修中，使用视频触发可以稳定地显示视频信号的某一行或某一帧，方便检测视频信号的质量和故障。

斜率触发

• 设置方法：选择斜率触发模式后，设置斜率极性（正斜率或负斜率）和斜率阈值。斜率极性表示信号的上升或下降趋势，斜率阈值则决定了触发条件，当信号的斜率超过该阈值时触发。例如，要捕获信号快速上升的部分，就选择正斜率触发，并设置合适的斜率阈值。
• 适用场景：适用于测量信号的瞬态变化，如信号的上升时间、下降时间等。在测量一个快速变化的脉冲信号时，使用斜率触发可以准确地捕获信号的上升沿或下降沿，便于分析信号的动态特性。

序列触发

• 设置方法：选择序列触发模式后，设置触发序列的条件，通常包括多个触发事件和它们之间的逻辑关系（如与、或、非等）。例如，要捕获信号A先出现上升沿，然后信号B出现下降沿的序列，就设置两个触发事件，分别对应信号A的上升沿和信号B的下降沿，并选择“与”逻辑关系。
• 适用场景：常用于复杂的信号分析和故障诊断，如多通道信号的关联分析、协议分析等。在分析通信协议时，使用序列触发可以捕获满足特定协议条件的信号序列，方便对协议的完整性和正确性进行验证。

触发模式设置注意事项

• 根据信号特征选择：在选择触发模式时，要充分了解被测信号的特征，如信号的周期、幅度、脉宽、斜率等，选择最适合的触发模式，以确保能够稳定地捕获所需的信号。
• 调整触发电平和阈值：触发电平和阈值的设置直接影响触发效果，要根据信号的实际情况进行调整，避免设置过高或过低导致无法触发或误触发。
• 结合其他设置：触发模式通常需要与其他设置（如采样率、存储深度、垂直灵敏度等）配合使用，才能获得最佳的测量效果。例如，在测量高速信号时，需要设置较高的采样率和合适的存储深度，同时选择合适的触发模式。
