保险丝 - 电路里的“安全卫士”，选错它真会“火”！

核心作用： 过流保护。电流太大时，它即刻熔断，切断电路，防止更严重的火灾或器件损坏。别小看它，它是最后一道防线！

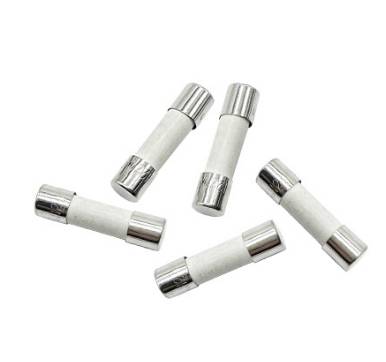

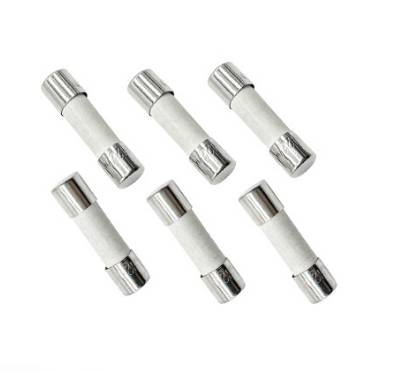

图示为：良胜3N系列保险丝，是一种为工业，汽车应用设计的陶瓷管保险丝，拥有高可靠性，快速熔断特性。

关键参数 & 经验：

快断 (F)： 对过流反应迅速，保护敏感器件（IC、MOS管）：常用。

慢断/延时 (T)： 能扛住短时浪涌，如：电机启动、开关电源开机冲击，避免误熔断。用在感性负载（电机、大变压器）或容性负载（大电容充电）前端。

额定电流 (In)： 不是“正常工作电流”！通常选 1.5 - 2倍 设备最大正常工作电流。比如设备最大工作电流1A，选1.5A或2A的保险丝。千万别贴着1A选！ 要考虑浪涌电流（开机瞬间冲击）。

额定电压 (Vn)： 必须大于等于电路工作电压！250V的保险丝用在12V电路没问题，反过来绝对不行！高压会拉弧，熔断了也断不开。

分断能力 (I²t)： 能安全切断的最大故障电流。普通玻璃管保险丝分断能力有限（几A到几十A）。大功率电源、电机旁边，必须选高分断能力（如陶瓷管、有填料）的保险丝！ 否则短路时可能“炸管”，起火！

熔断特性：

常见“坑”：

用铜丝/铁丝代替： 这是玩火！完全失去保护作用。

只看电流不看电压/分断能力： 选型不全，潜在危险。

快断用在有浪涌的地方： 导致频繁误熔断，出现问题。

保险丝座接触不良： 发热、打火，本身就成了故障点，更换质量好的保险丝座。

经验之谈： 调试时，如果保险丝莫名其妙烧了，别急着换更大的！ 先查电路有没有短路。实在需要临时测试，可以串联一个功率大点的水泥电阻临时充当“保险”，方便排查。
