【广州南创★电子科技】荷重元传感器（Load Cell）是一种精密的传感器装置，用于测量物体受力或载荷，通过将压力或拉力等力学量转换为电信号，实现力的精确检测。广泛应用于工业、医疗、科研、环境监测等领域。以下从定义、分类、原理、技术参数、特点及应用等方面进行详细介绍。

一、定义与分类

1. 定义

荷重元传感器通过检测受力载体（如机械结构、支撑部件等）所受的载荷，将压力或拉力转化为电信号输出，从而完成对物体受力的测量。其核心在于将力学信号转换为可处理的电信号。

2. 分类

根据工作原理和结构设计，荷重元传感器主要分为以下几类：

轴销式传感器：替代轴销安装，用于测量轴承、滑轮等构件的径向载荷或钢丝绳张力。

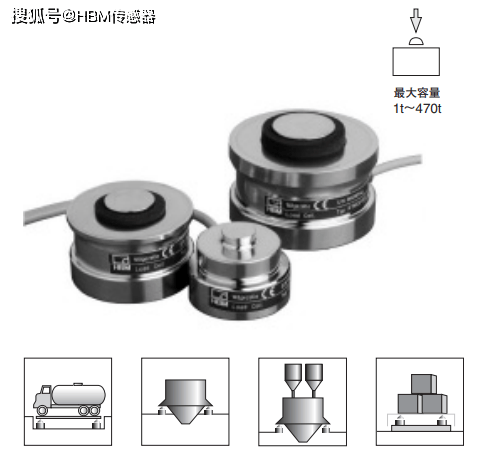

压力式传感器：通过受压面的形变测量压力，常用于称重设备。

桥式传感器：采用双剪切梁结构，抗偏载、抗扭曲能力强，适用于起重、水利等行业。

滑轮式传感器：集成在滑轮结构中，实时监测绳索或传输系统的张力。

轴承座式传感器：嵌入轴承座，测量设备运转时的动态或静态载荷。

拉力式传感器：专门用于测量拉力，如吊装、牵引等场景。

二、工作原理

荷重元传感器主要依赖弹性体与应变片的协同作用：

弹性体：特殊设计的结构件（如金属梁、膜片等），承受外力时产生形变，同时对外力产生反作用力，达到静平衡。

应变片：粘贴在弹性体应变区的电阻元件，当弹性体形变时，应变片电阻值随之变化，遵循“压阻效应”。

电信号转换：通过应变片组成的惠斯通电桥，将电阻变化转化为电压或电流信号输出，其大小与外力成正比。

三、技术参数（典型指标）

灵敏度：1.5~2.0 mV/V（单位电压激励下的输出信号）。

非线性与重复性：±0.02~±0.05% F·S（满量程范围内误差）。

零点平衡：±1% F·S（无载荷时的输出偏移）。

温度系数：零点与灵敏度温度漂移通常≤±0.03% F·S/℃（需温度补偿）。

输入/输出阻抗：约700±10 Ω（四线制常见）。

绝缘电阻：≥50 MΩ（确保电气隔离）。

工作电压：DC 10~15 V（常见激励电压）。

过载能力：通常150% F·S（安全过载范围）。

工作温度范围：-20℃~+80℃（依型号而定）。

四、特点与优势

1. 高精度与稳定性：非线性误差小，重复性好，长期稳定性强。

2. 结构简单、安装便捷：多种安装形式（如轴销、嵌入式等）适应不同机械结构。

3. 抗干扰能力：屏蔽设计、差分信号输出减少电磁干扰。

4. 环境适应性：可定制防护等级（IP65/IP68等）应对潮湿、腐蚀环境。

5. 多物理量测量：既能测静态载荷（如称重），也能动态捕捉力变化（如机械振动中的力）。

6. 智能化集成：部分型号支持数字输出（如RS485、MODBUS），适配物联网系统。

五、应用领域

1. 工业自动化：生产线物料称重、机械臂力控制、压力监测等。

2. 医疗设备：体重秤、病床压力分布监测、康复训练设备测力。

3. 环境监测：土壤湿度检测（通过地面承重变化）、桥梁结构健康监测。

4. 智慧城市：智能交通路面压力监测、智能仓储货物重量识别。

5. 航空航天：飞行器部件载荷测试、发动机推力测量。

6. 科研与实验：材料力学性能测试、振动台力反馈控制。

六、选型与使用注意事项

1. 选型依据：根据应用场景（静态/动态）、量程需求、环境条件（温度、湿度）、精度要求选择合适类型。

2. 安装规范：确保传感器受力方向与轴线一致，避免侧向力影响精度。

3. 温度补偿：在极端温度场景需选用带温度补偿功能的型号或额外校准。

4. 信号处理：长距离传输使用屏蔽线，信号需经放大或调理模块适配采集设备。

5. 安全过载：严禁超量程使用，必要时安装机械限位装置。

七、发展趋势

随着物联网与智能制造的发展，荷重元传感器正逐步向小型化、无线化、智能化方向发展，集成更多功能如自诊断、数据远程传输、多传感器融合等，进一步提升测量效率与可靠性。

总结

【广州南创★电子科技】荷重元传感器凭借其高精度、多功能性及广泛的适应性，已成为现代工业与科研中不可或缺的测力工具。通过精准的力学-电学转换，它为各领域提供了可靠的力测量解决方案，推动技术向智能化、精细化方向演进。
