前言

在现代电路设计领域，Y电容作为一种安规电容被广泛应用，其通被安装于零线与地线、火线与地线之间，以实现共模滤波，有效消除或削弱共模信号，同时确保差模信号不受干扰。而贴片Y电容相较于传统的立式Y电容，能够大幅减少在电路板上所占用的空间，为开发高功率密度的充电设备提供了强有力的支持。

三家厂商推出贴片Y电容

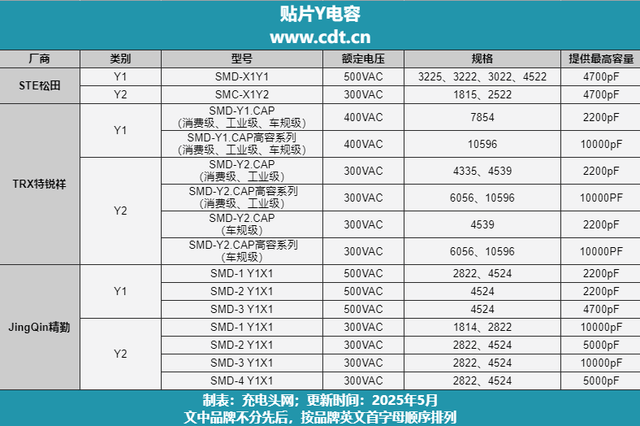

充电头网了解到，松田、特锐祥以及精勤推出多款贴片Y电容，部分参数如上表所示。

文中品牌不分先后，按品牌英文首字母顺序排列。

STE松田

松田Y1电容

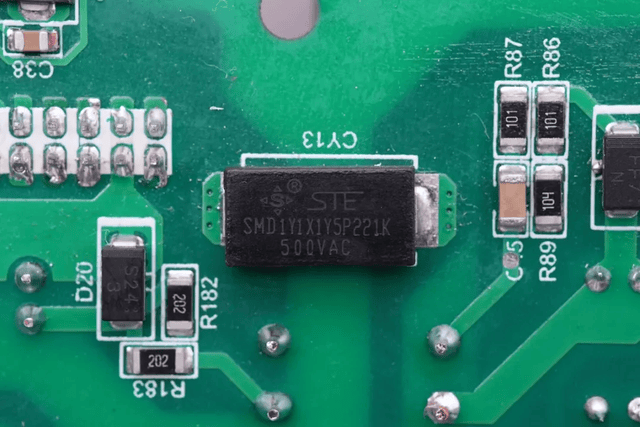

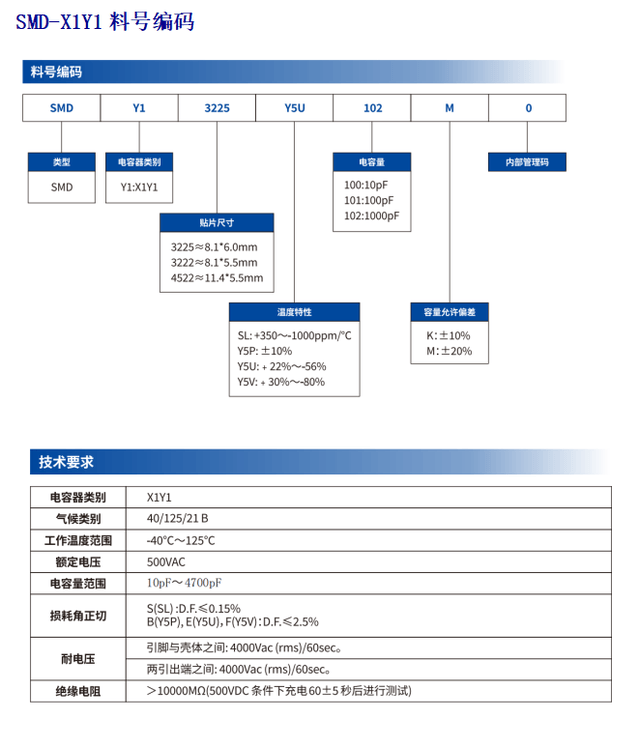

松田推出塑封贴片SMD-X1Y1产品，作为一款高性能表面贴装抗干扰安规电容器，相较于传统引脚型产品，其体积小巧，最高高度仅2.5mm，便于集成，支持设备小型化设计。该系列产品容量高达4700pF，可满足高性能产品设计需求，并提供3225、3222、4522三种尺寸规格，能灵活适配不同设计场景。

产品外壳采用阻燃环氧树脂材料，符合UL94 V-0阻燃等级，安全性优异。在环境适应性方面表现突出，满足双85测试标准，通过车规AEC-Q200冷热冲击1000次循环测试，具备极佳的高低温循环性能。此外，产品采用编带包装，契合自动化生产需求，可显著提升生产效率。

应用案例：

1、拆解报告：罗马仕65W 2C1A氮化镓充电器

2、拆解报告：公牛45W USB-C氮化镓快充充电器

3、拆解报告：摩托罗拉90W USB-C快充充电器

4、拆解报告：公牛20W 2A1C氮化镓快充延长线插座

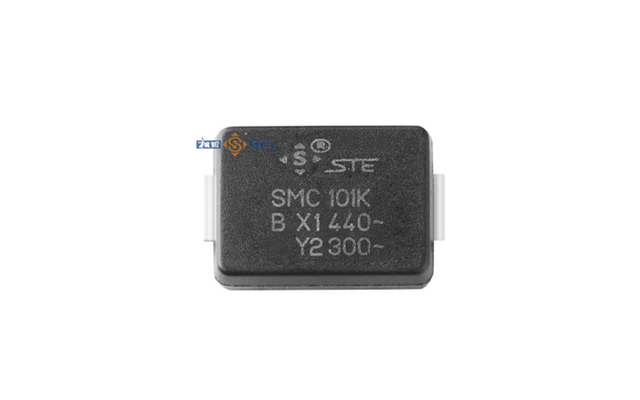

松田Y2电容

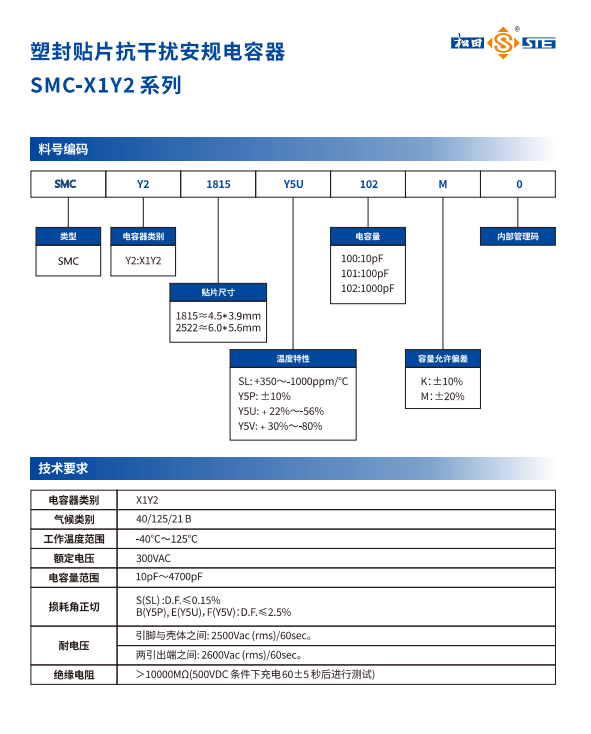

松田SMC-X1Y2陶瓷电容器提供1815和2522两种贴片封装选择，可在-40℃~125℃区间稳定运行，额定电压达300VAC。该电容器具备出色的耐压性能，引脚与壳体耐压为2500VAC，端子间耐压为2600VAC，绝缘电阻≥10000MΩ，且损耗因子在不同温度特性下均严格受控，确保在复杂工况下保持高性能。

松田电子SMC-X1Y2系列1815封装塑封贴片抗干扰安规电容器，依据温度特性分为SL、Y5P、Y5U、Y5V多种类型，电容值范围为10pF-2200pF。松田电子SMC-X1Y2系列2522封装塑封贴片抗干扰安规电容器相关信息如上表所示。该电容器依温度特性分为Y5P、Y5U、Y5V三种类型，电容值覆盖390pF-4700pF。

相关阅读：

1、松田推出SMD-X1Y1、SMC-X1Y2两款贴片Y电容

2、小身材，大能量，STE松田电子推出贴片Y电容

TRX特锐祥

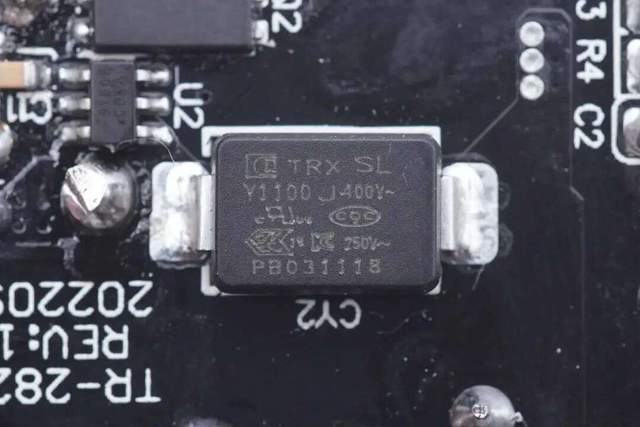

特锐祥Y1电容

特锐祥贴片Y1电容耐压250V/400V，工作温度范围-40~125℃，具备7854和10596两种封装代码，具备，分别提供10~2200pF以及680~10000pF容量可选，并提供消费级、工业级和车规级可选，通过多项安规认证。

特锐祥贴片Y1电容具有体积小，重量轻，可靠性高，抗振能量强的特点，可广泛应用于电路中的隔直通交、耦合、旁路、滤波、调谐回路、能量转换、控制等场景。

应用案例：

1、拆解报告：正浩RAPID 65W 2C1A氮化镓充电器

2、拆解报告：飞利浦100W 2C1A氮化镓快充充电器

3、拆解报告：拯救者170W氮化镓充电器

4、拆解报告：小米90W 2C1A氮化镓快充充电器

5、拆解报告：惠普96W USB-C氮化镓快充充电器

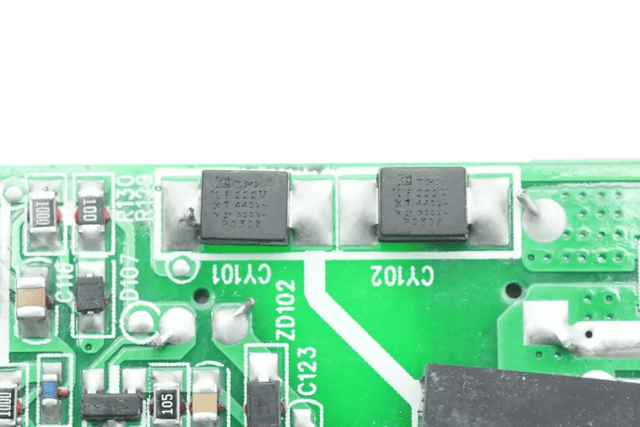

特锐祥Y2电容

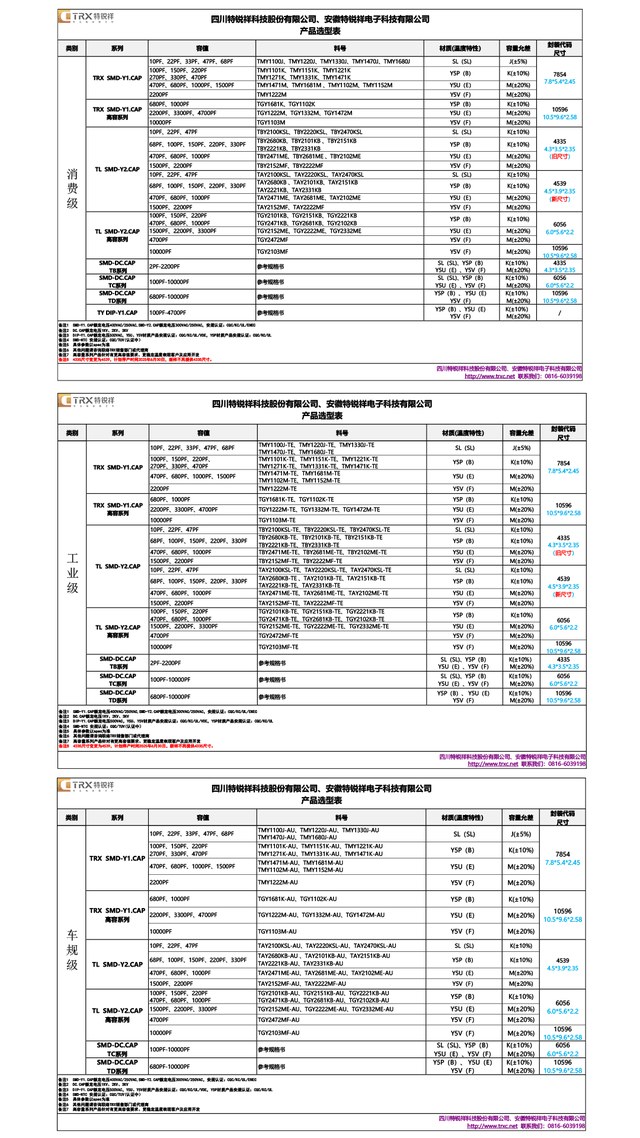

特锐祥贴片Y2电容耐压300V，工作温度范围-40~125℃，提供消费级、工业级和车规级可选。其中消费级和工业级具备4335、4539、6056和10596四种封装尺寸，分别提供22~2200pF、22~2200pF、680~4700pF和10000PF容量可选；而车规级具备4539、6056和10596三种封装尺寸，分别提供10~2000pF、100~4700pF和10000pF可选。

特锐祥贴片Y2电容通过多项安规认证。同样具有体积小，重量轻，可靠性高，抗振能量强的特点，可广泛应用于电路中的隔直通交、耦合、旁路、滤波、调谐回路、能量转换、控制等场景。

应用案例：

1、挑战百瓦快充体积极限，iQOO 120W 氮化镓闪充拆解

2、拆解报告：OnePlus一加100W 1A1C超级闪充充电器

3、拆解报告：Nothing CMF 65W 2C1A氮化镓快充充电器

4、支持UFCS融合快充，OPPO 33W 1A1C双口氮化镓充电器拆解

5、拆解报告：九号1080W电动自行车新国标充电器

相关阅读：

1、特锐祥推出消费级、车规级与工业级三个等级的产品

2、体积小，重量轻，特锐祥贴片Y电容获超百款设备采用

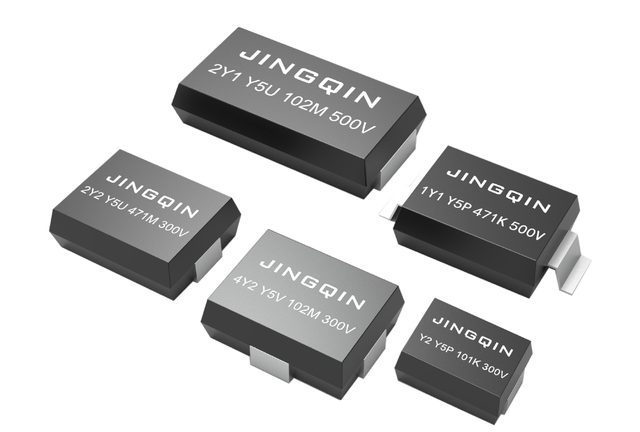

JingQin精勤

精勤Y1电容

精勤贴片Y1电容额定电压500VAC，具有紧凑结构和小尺寸设计，可以有效节省空间。产品具备卓越的高温高湿性能和强耐电压能力，支款宽温度工作范围。

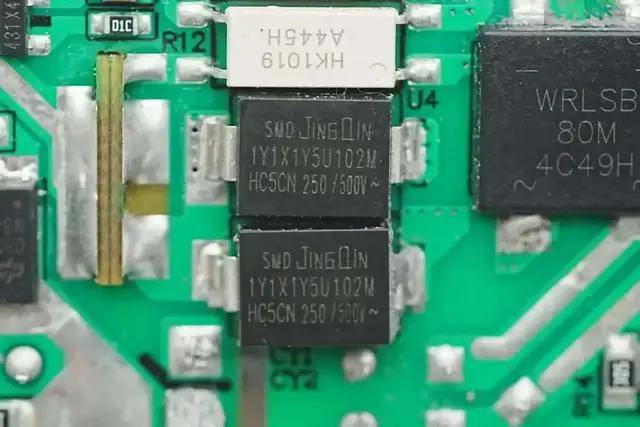

精勤贴片Y1电容分为“内置1个Y1电容（SMD-1 Y1X1）、内置2个Y1电容串联（双Y）（SMD-2 Y1X1）以及2个Y1电容并联的高容产品（SMD-3 Y1X1）这三个系列可选，容量范围分别为10~2200pF、50~2200pF、100~4700pF，拥有多种材质和封装尺寸可选。

应用案例：

1、拆解报告：GOSIRY果子理45W双USB-C氮化镓充电器

2、拆解报告：果子理50W双USB-C氮化镓充电器

精勤Y2电容

精勤贴片Y2电容额定电压300VAC，同样具有紧凑结构和小尺寸设计，可以有效节省空间。产品具备卓越的高温高湿性能和强耐电压能力，具备宽温度工作范围。

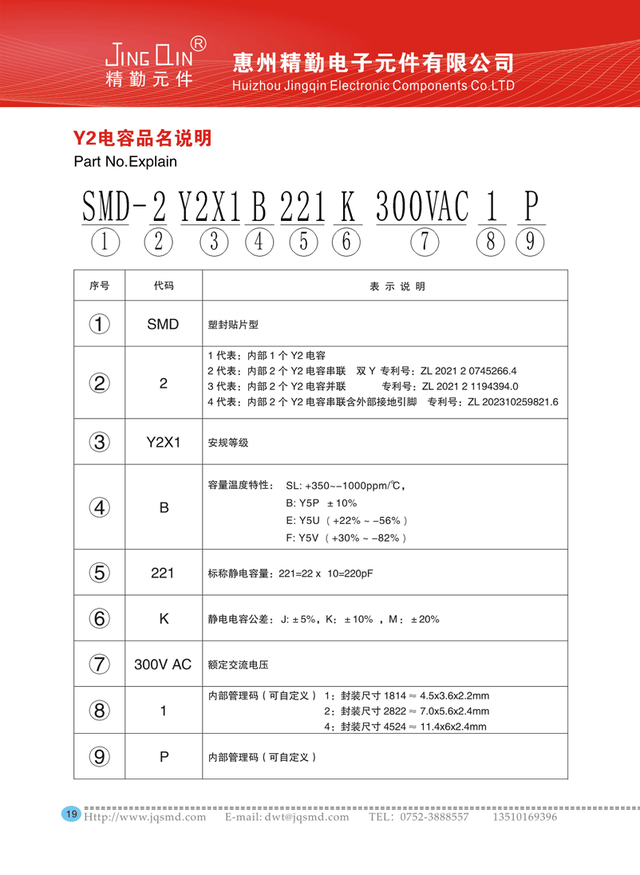

精勤Y2电容提供内置1个Y2电容（SMD-1 Y1X1）、内置2个Y2电容串联（双Y）（SMD-2 Y1X1）、内置2个Y2电容并联（SMD-3 Y1X1）以及内置2个Y2电容串联含外部接地引脚（SMD-4 Y1X1）这四个系列可选，容量范围分别为10~10000pF、5~5000pF、100-10000pF、5~5000pF，并拥有多种材质和封装尺寸可选。

充电头网总结

在快充电源的生产环节，贴片Y电容凭借其表面贴装特性，相较于传统Y电容更适合自动化生产流水线，可大幅提高了生产效率，还在材料、能源、设备、人力以及时间成本等方面带来了更深层次优势。在满足当下紧凑化和高效化要求的前提下，贴片Y电容的整体相较于传统插件式Y电容更具竞争力。
