在电子设备的设计与制造中，MOS管因其高效、快速的开关特性被广泛应用，但它的“阿喀琉斯之踵”正是对静电的极度敏感。静电放电（ESD）可能导致MOS管瞬间击穿，轻则性能下降，重则彻底失效。理解MOS管的静电防护电路，不仅关乎器件寿命，更直接影响整个系统的可靠性。

为什么MOS管怕静电？

MOS管的栅极与衬底之间仅隔着一层极薄的二氧化硅绝缘层（厚度仅纳米级），相当于在高压电线与地面之间铺了一张保鲜膜。当静电电荷积累到一定强度，绝缘层会被击穿，形成永久性损伤。例如，人体行走时摩擦产生的静电电压可达数千伏，而普通MOS管的栅极耐压仅20-30V，稍有不慎就会“烧穿”。更棘手的是，静电击穿可能表现为隐性故障，器件看似正常，实际性能已劣化，为后续使用埋下隐患。

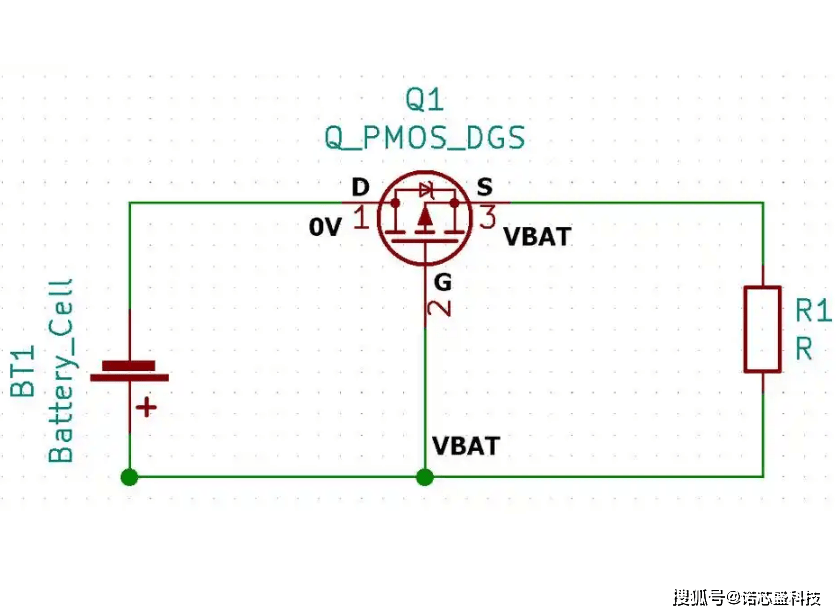

防护电路的第一道防线：硬件设计优化

1. 栅极串联电阻的“刹车”作用
2. 驱动芯片直接连接MOS管栅极时，开关速度过快会导致漏源极电压震荡或误导通。串联一个几十欧姆的电阻（如R509），就像给狂奔的野马套上缰绳，减缓栅极电压变化速率，避免因di/dt过高引发寄生导通。但电阻值需平衡取舍：过大会延长开关时间，导致高压下Rds消耗过多功率而发热；过小则失去保护效果。
3. 栅源极间的“泄洪通道”
4. 在栅极与源极之间并联双向稳压二极管（如齐纳二极管），相当于为静电电荷开辟一条安全泄放路径。当栅极电压超过阈值时，二极管迅速导通，将电压钳位在安全范围内。设计时需注意二极管的响应速度，普通整流二极管可能因延迟导致防护失效。
5. PCB布局的“隔离艺术”
6. 缩短栅极走线长度、避免锐角布线，能减少寄生电感；同时加大高敏感引脚间距，如栅极与电源线保持3倍线宽以上，防止电弧放电。多层板设计中，可将栅极走线置于内层，利用上下地层形成“静电屏蔽笼”。

系统级防护：从生产到落地的全流程管控

1. 防静电工作环境
2. 生产车间需铺设导电地垫，工作台使用静电耗散桌布，并确保接地电阻小于1MΩ。操作人员需穿戴防静电手环，通过1MΩ电阻接地，既能释放静电，又避免触电风险。
3. 运输存储的“法拉第笼”原则
4. MOS管应存放在金属屏蔽袋或导电泡沫中，这类材料如同法拉第笼，能将外部静电场屏蔽在外。普通泡沫塑料摩擦后易产生上千伏静电，是运输中的“隐形杀手”。
5. 电路板的“软启动”设计
6. 对于热插拔设备，可在电源输入端增加TVS二极管和RC缓冲电路。TVS管像电路中的“避雷针”，纳秒级响应吸收突波；RC电路则通过延缓电压上升时间，降低开机瞬间的浪涌冲击。

失效案例分析：看不见的静电如何摧毁MOS管

某工业控制器频繁出现MOS管炸裂，检测发现操作员未使用防静电手环，安装时人体静电通过螺丝刀直接传导至栅极。改进方案包括：

• 在栅极驱动端增加10Ω电阻与100pF电容组成的低通滤波器；
• 安装界面添加ESD警示标签；
• 改用导电工具套装。整改后故障率下降90%。

静电防护不是单一环节的任务，而是贯穿设计、生产、使用的系统工程。正如免疫系统需要多层防御，MOS管的可靠性也依赖于技术细节的叠加。理解这些原理，才能让脆弱的纳米级绝缘层，在静电的“雷暴”中安然无恙。
