前言

近期充电头网拿到了baseus倍思一款NT11超能充数显移动电源，这款产品不仅小巧美观，而且采用时下热门自带USB-C线设计，搭配机身一体式锁扣，不仅出门使用方便还能充当提绳使用，让用户拥有良好的设有体验。

此外产品还配置有1A1C USB快充接口以及电量数显屏，进一步提升产品实用性。USB-C线和接口在充电器、移动电源模式下还分别支持67W和35W快充，出门在外一个便可解决充电问题，同时性能有保证。下面就随小编来看看这款移动电源的具体设计。

倍思67W超能充数显移动电源开箱

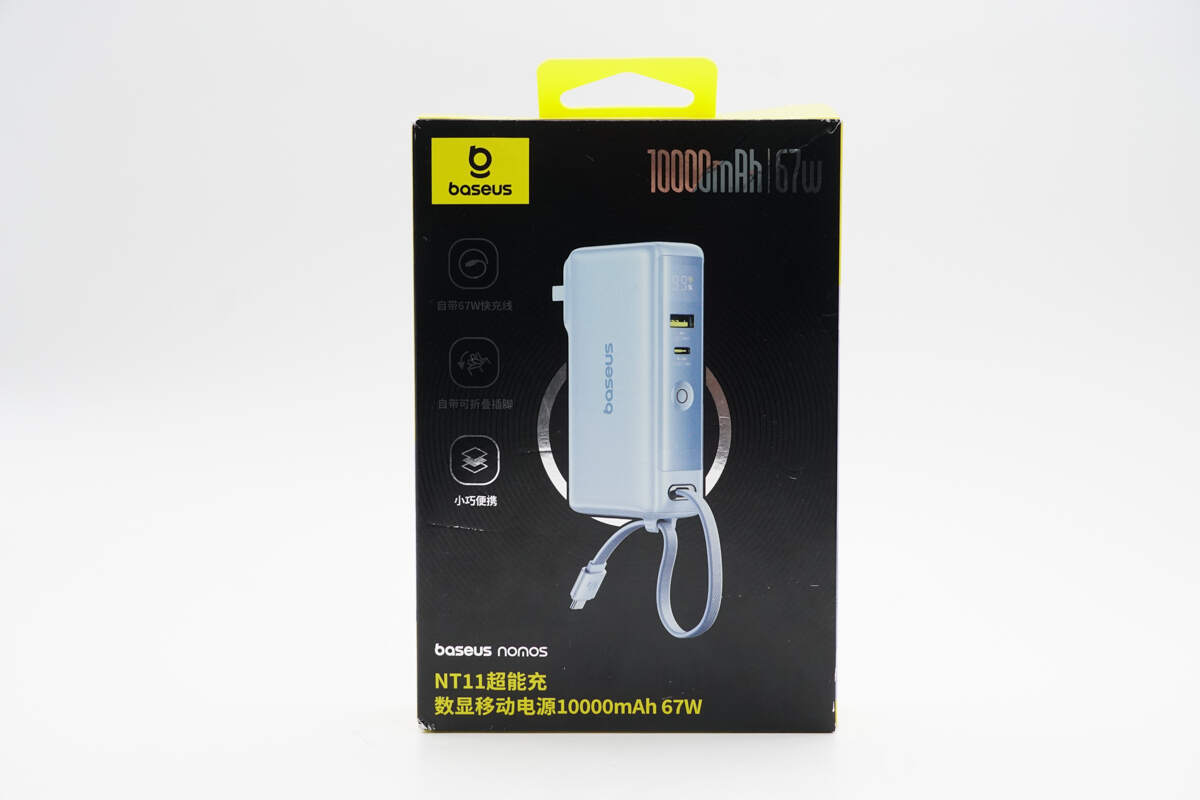

包装盒黄黑色调设计，正面印有品牌、产品名称、外观以及卖点。

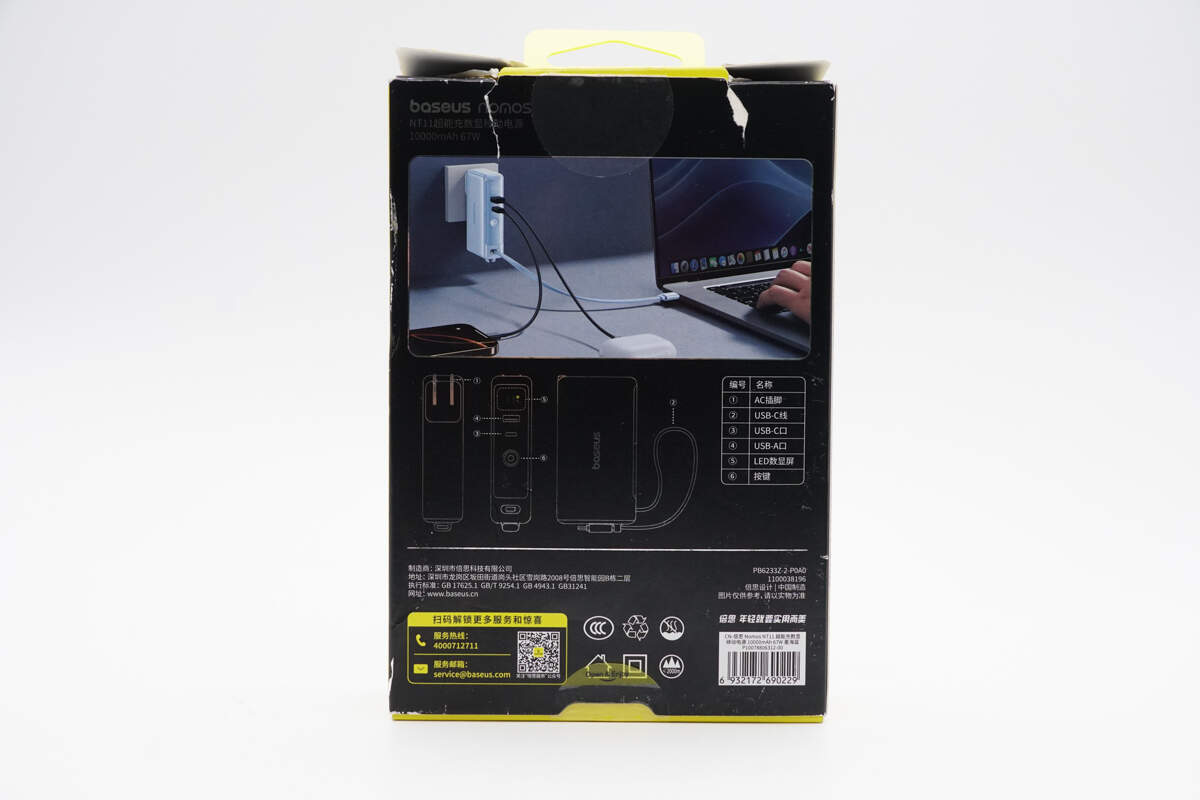

背面印有产品介绍简图以及实际应用场景等，可满足笔电、手机和耳机同时充电。

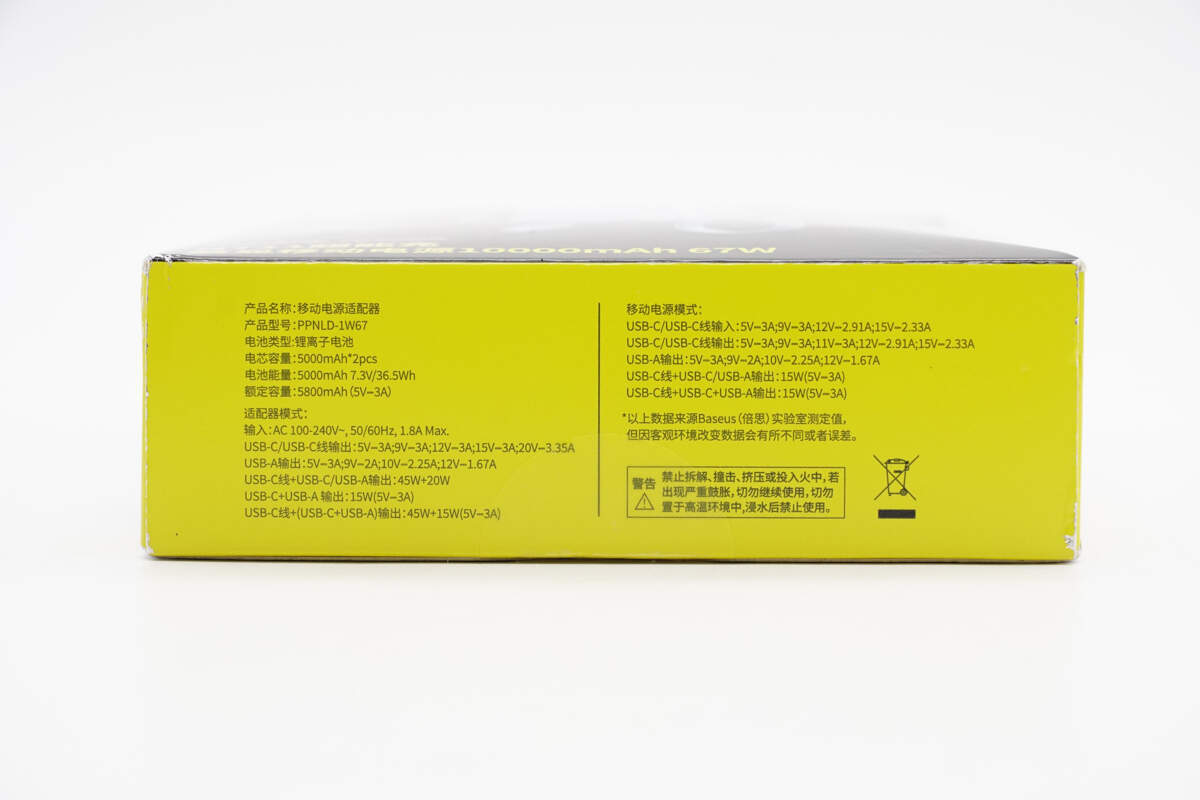

底部印有产品详细参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

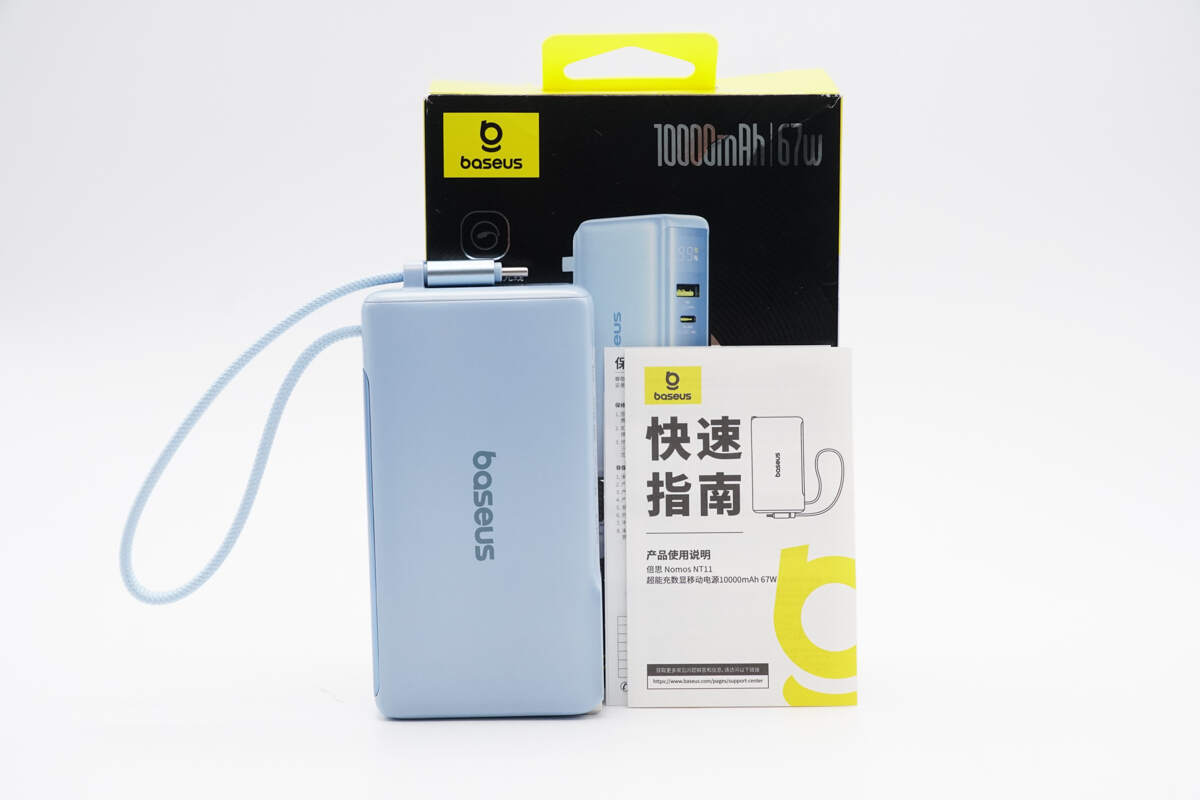

包装内含移动电源、快速指南和保修卡。

倍思67W超能充数显移动电源采用蓝色配色，机身表面哑光处理，边角过度圆润，整体观感不错。

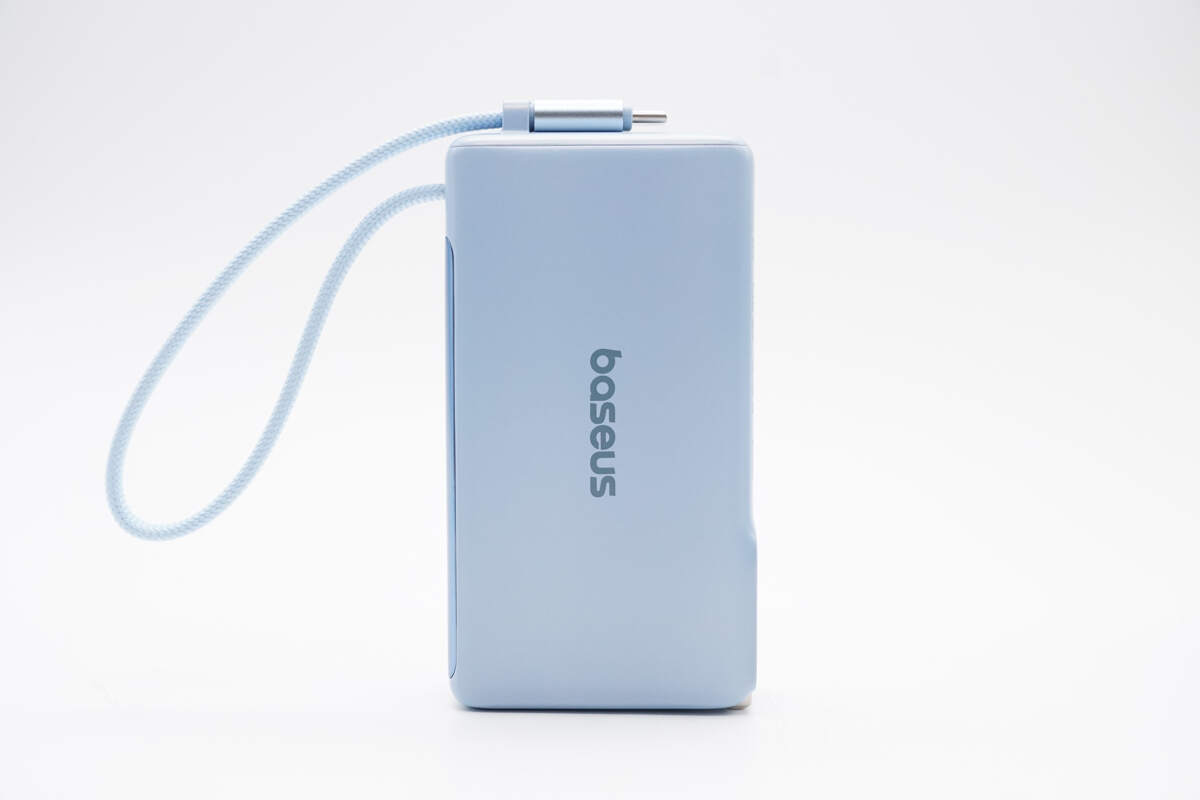

机身正面中心印有baseus品牌。

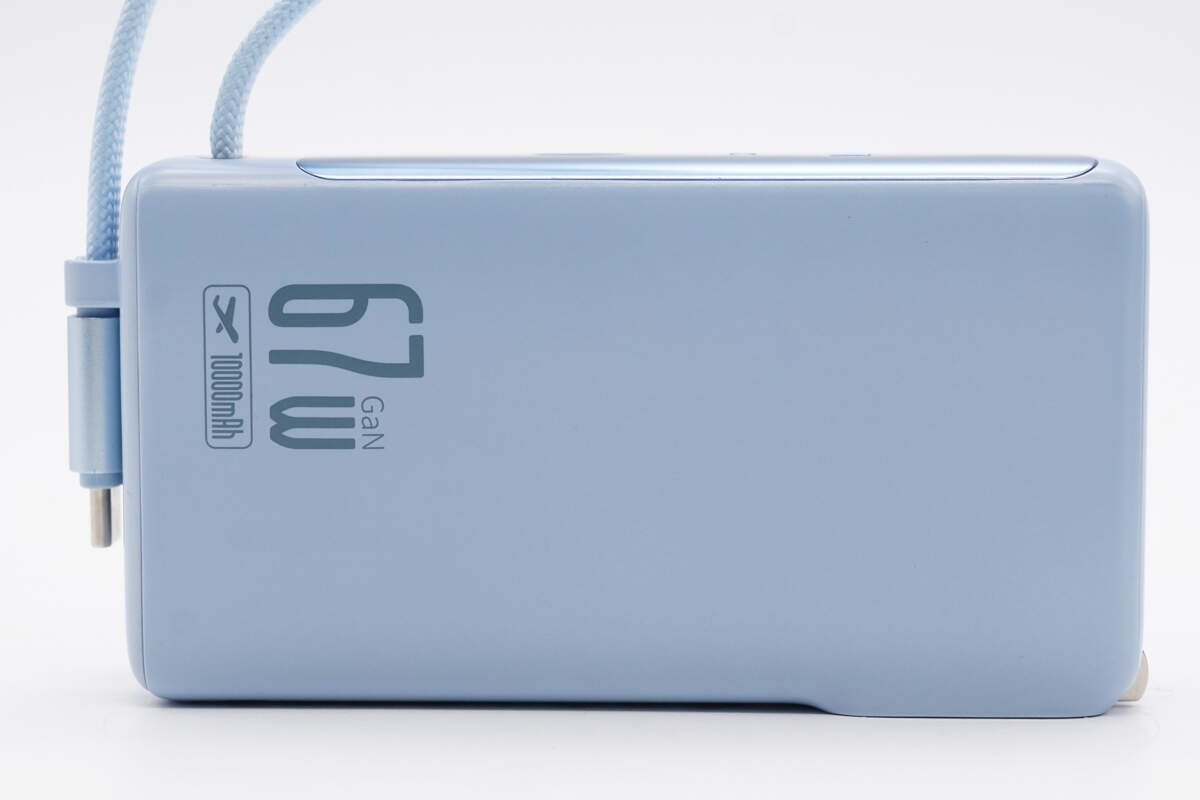

背面印有67W GaN、10000mAh以及飞机标识，表明这款移动电源可携带上飞机。

侧面印有移动电源详细参数信息。

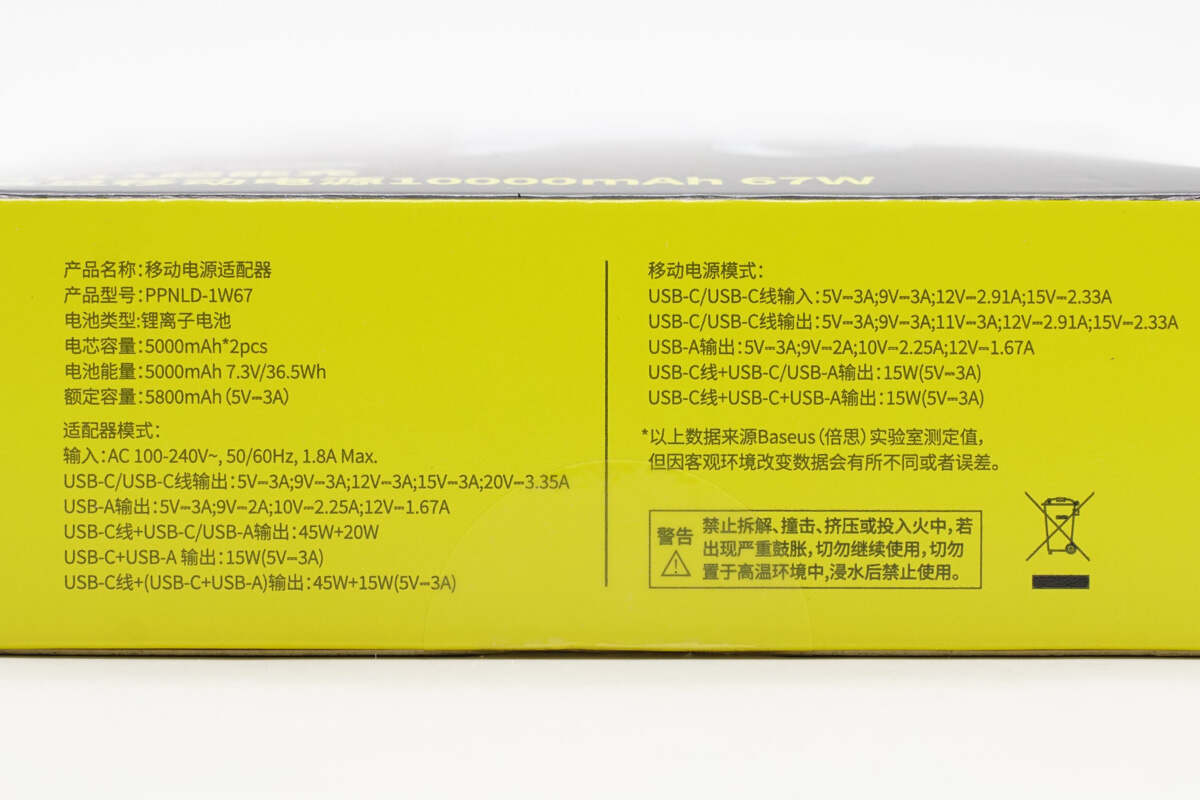

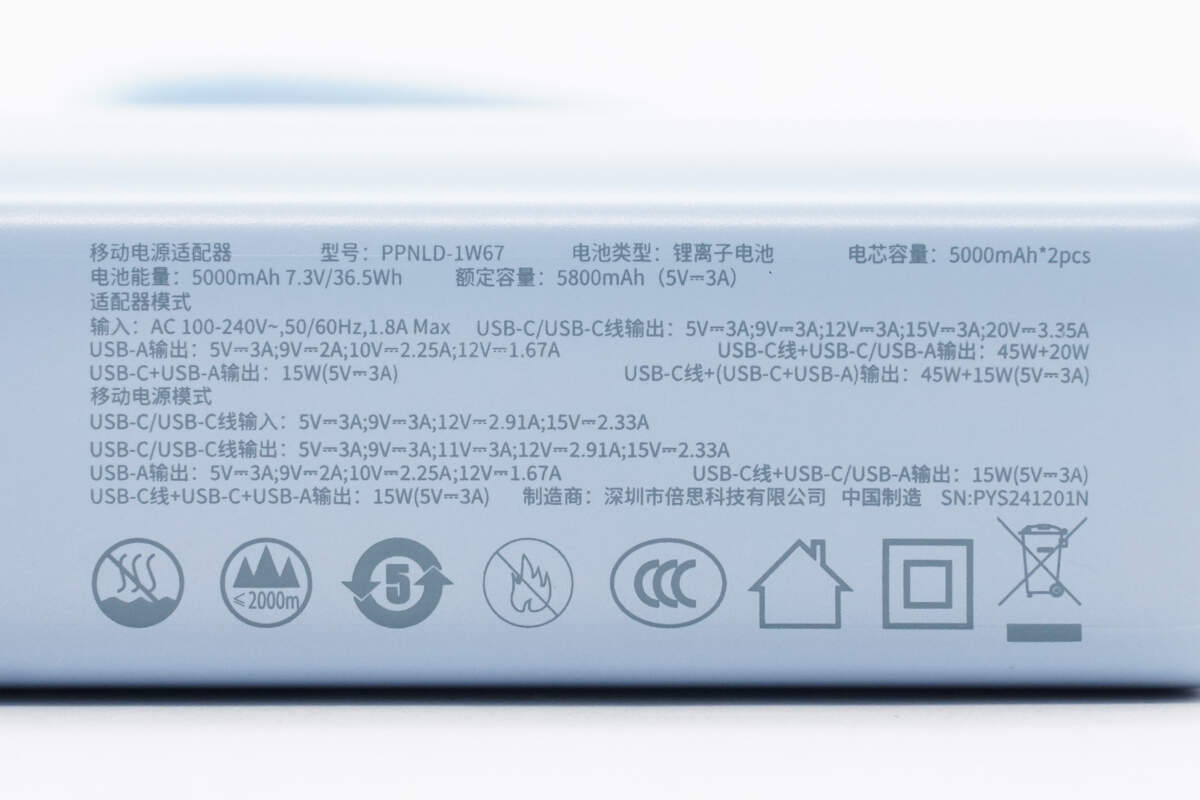

移动电源参数特写

型号：PPNLD-1W67

电池类型：锂离子电池

电芯容量：5000mAh*2pcs

电池能量：5000mAh 7.3V/36.5Wh

额定容量：5800mAh（5V3A）

充电器模式

输入：AC 100-240V~50/60Hz 1.8A MaX

输出：

USB-C/USB-C线：5V3A、9V3A、12V3A、15V3A、20V3.35A

USB-A：5V3A、9V2A、10V2.25A、12V1.67A

USB-C线+USB-C/USB-A：45W+20W

USB-C+USB-A：15W（5V3A）

USB-C线+(USB-C+USB-A)：45W+15W（5V3A）

移动电源模式

USB-C/USB-C线输入：5V3A、9V3A、12V2.91A、15V2.33A

输出：

USB-C/USB-C线：5V3A、9V3A、11V3A、12V2.91A、15V2.33A

USB-A：5V3A、9V2A、10V2.25A、12V1.67A

USB-C线+USB-C/USB-A：15W（5V3A）

USB-C线+USB-C+USB-A：15W（5V3A）

制造商：深圳市倍思科技有限公司

产品通过了CCC认证。

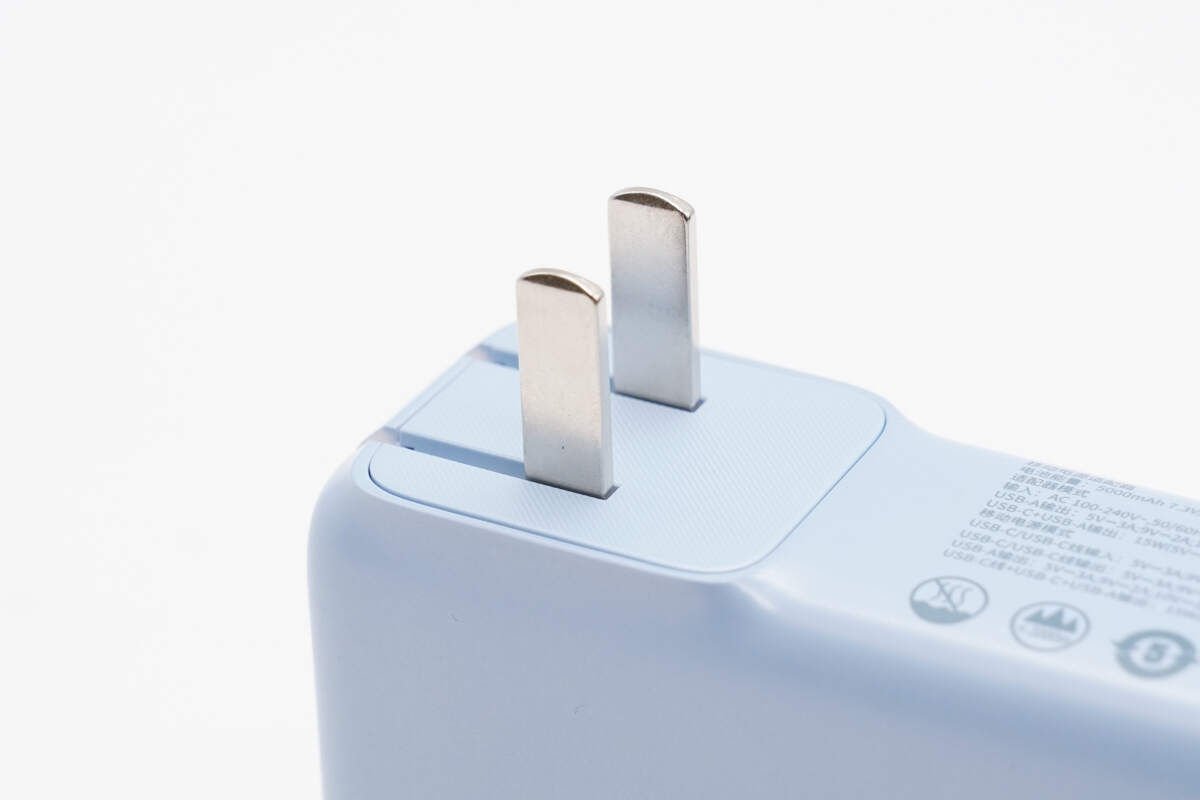

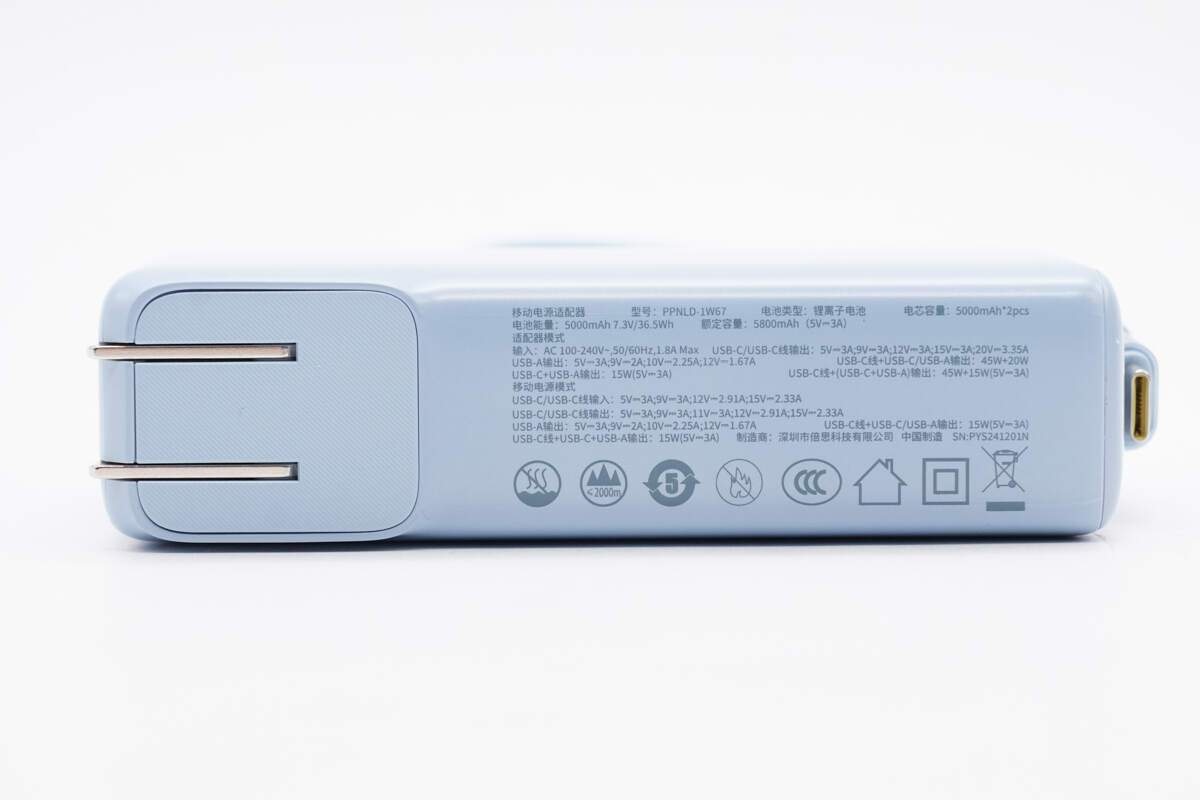

同侧设计有可折叠国标插脚。

机身另一侧采用装饰板设计，表面喷涂金属漆进一步提升整体质感。

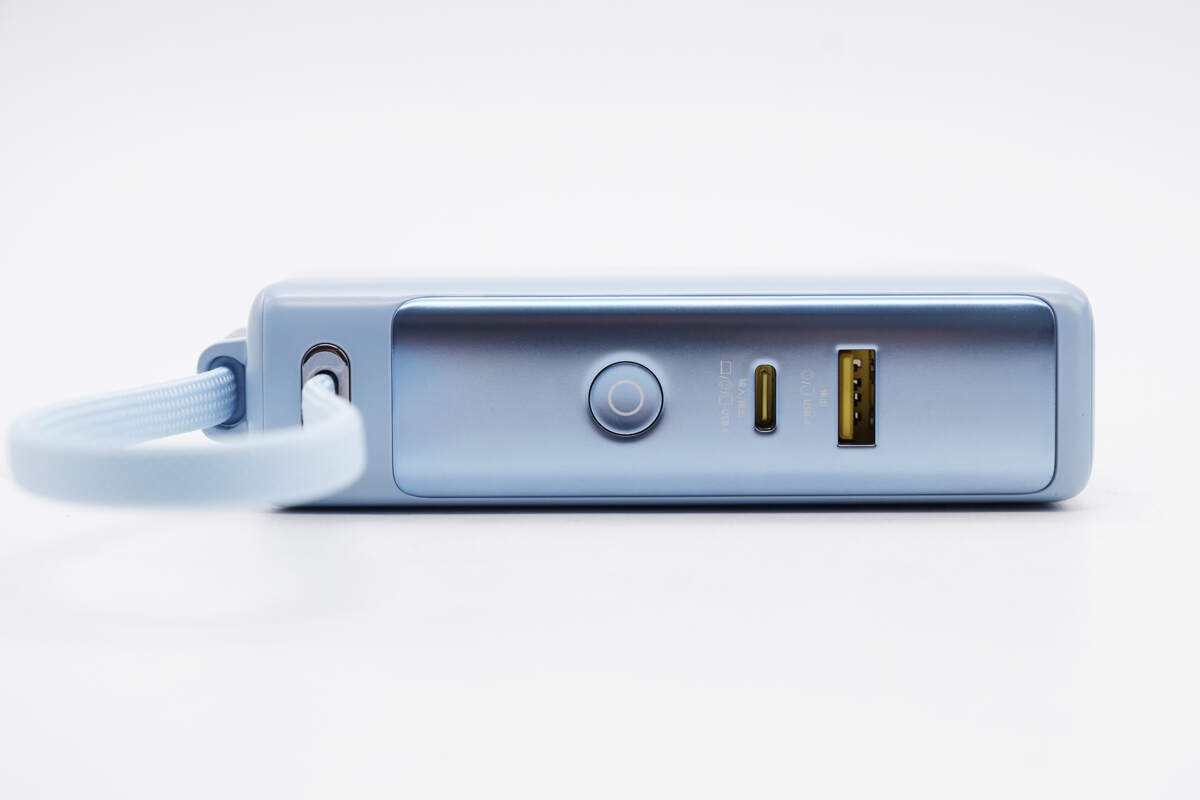

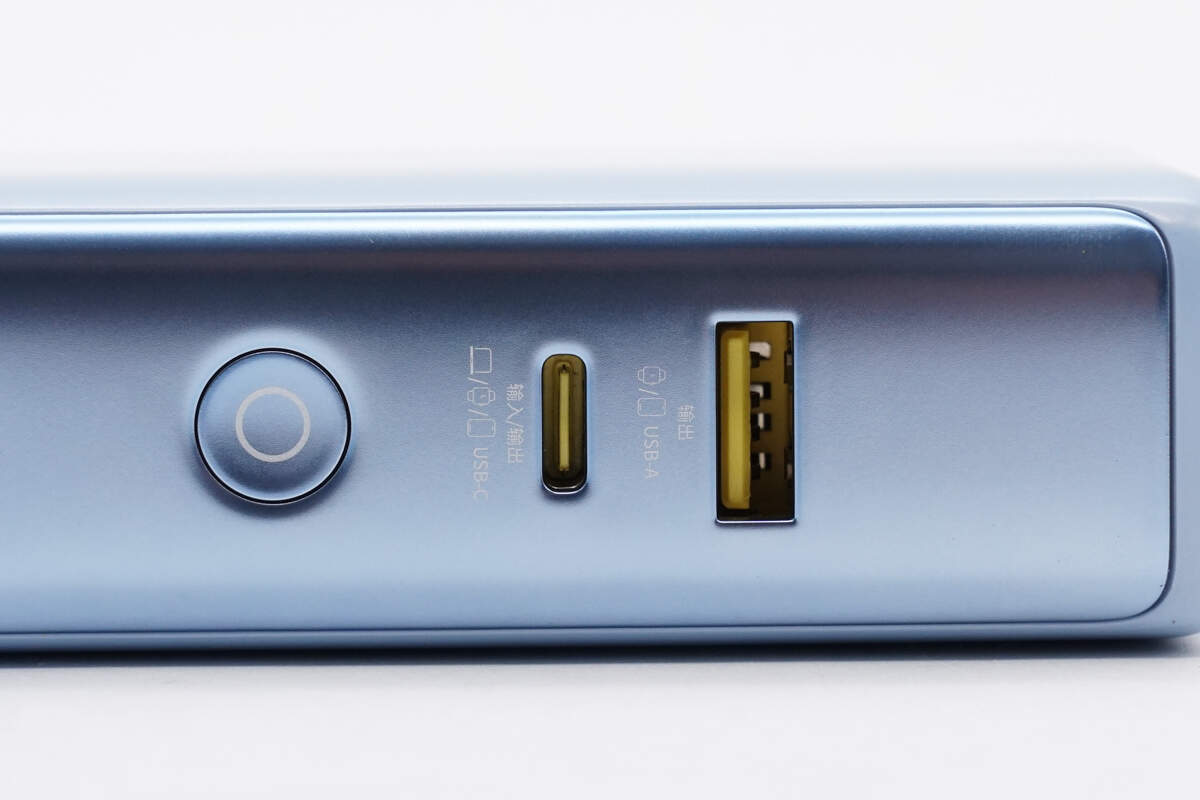

同时配置有电源键以及1A1C双USB接口。

此外还设有隐藏式数显屏，可实时精确显示剩余电量。

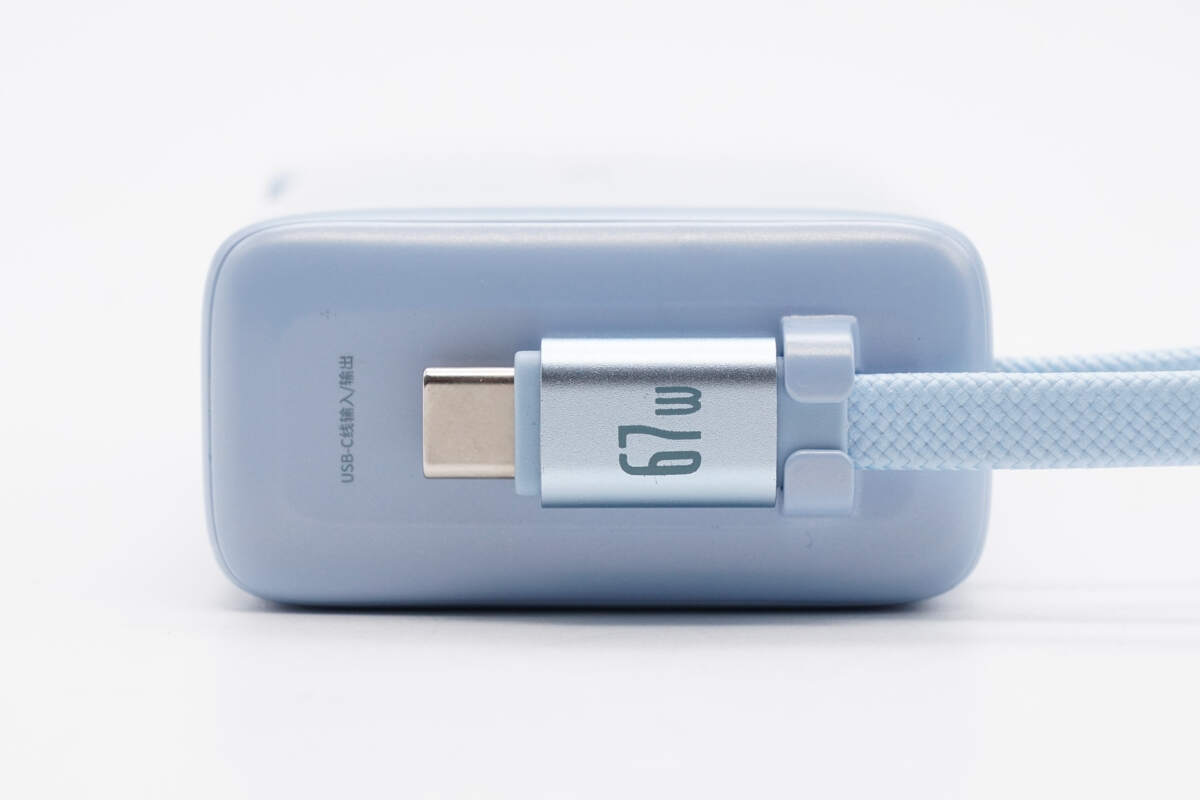

移动电源自带USB-C线为编织线设计，线身扁平，端子外壳为金属材质，并设有67W字样。机身顶部设计有一体式锁扣，方便线材收纳固定。

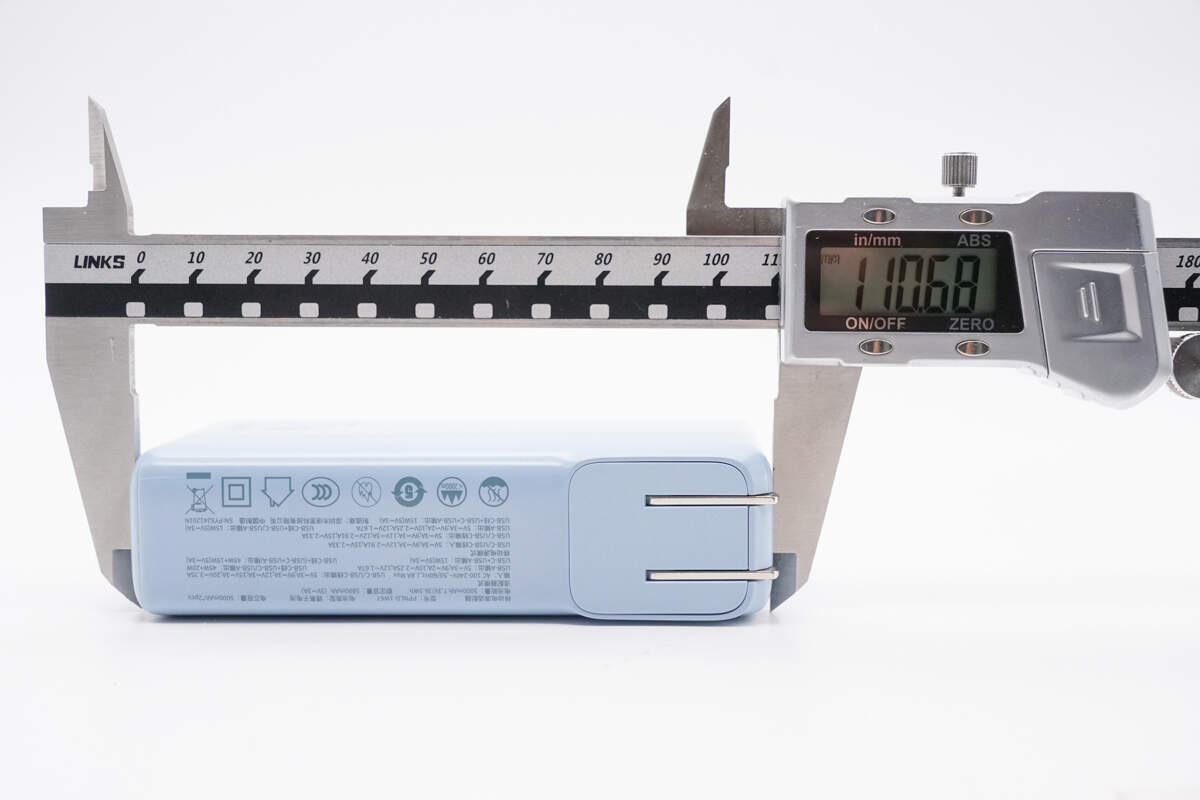

测得移动电源机身长度为110.68mm。

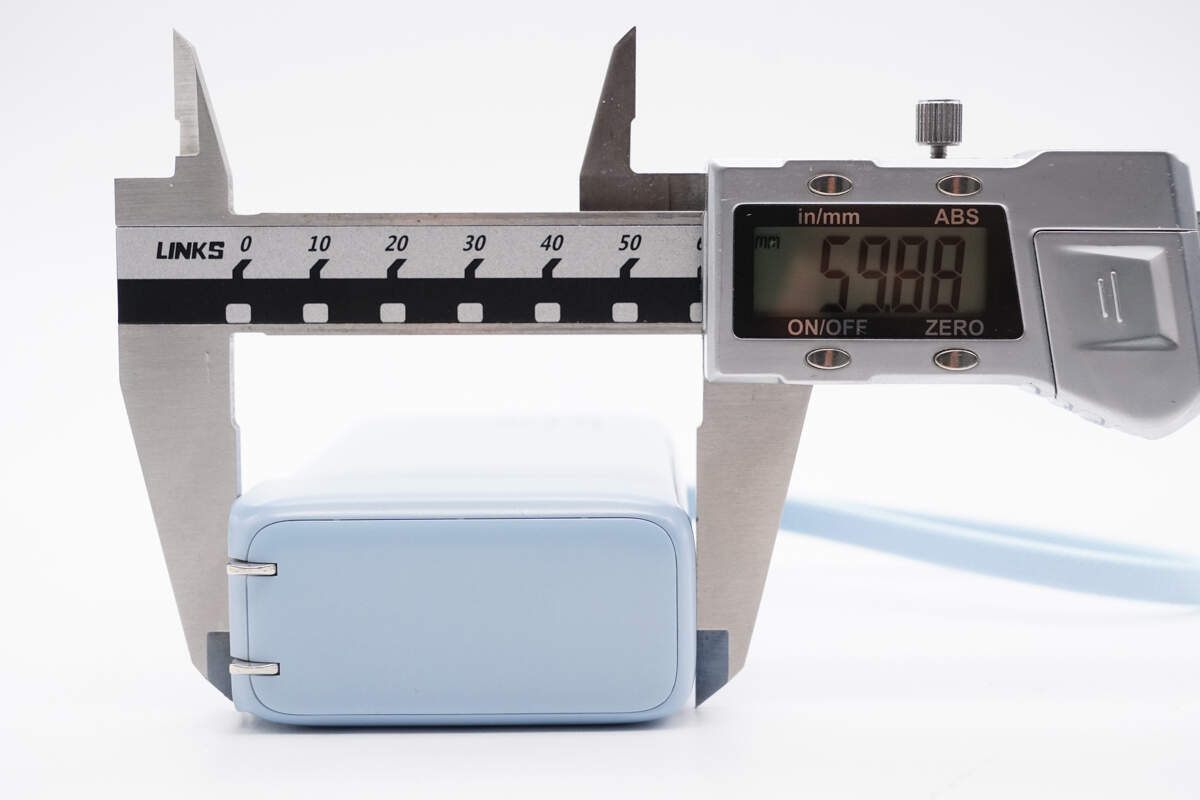

宽度为59.88mm。

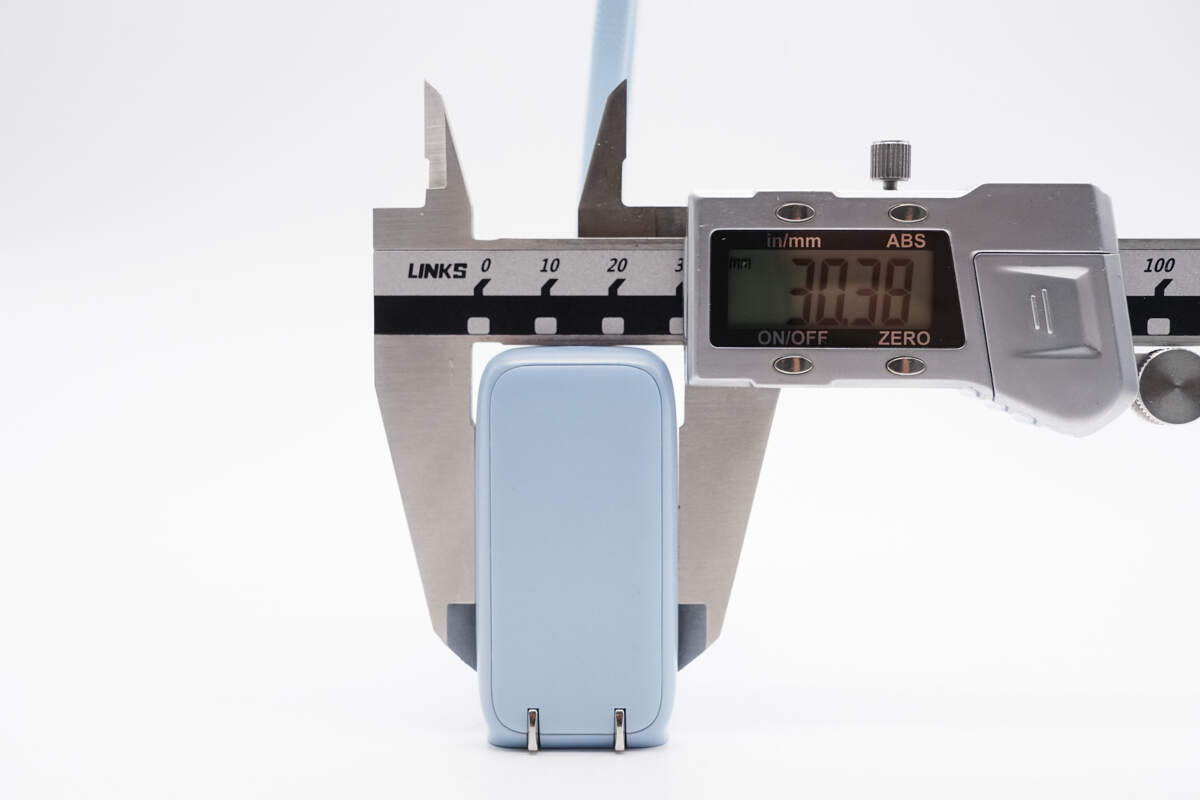

厚度为30.38mm。

另外测得USB-C线长度约为25cm。

产品拿在手上的大小直观感受。

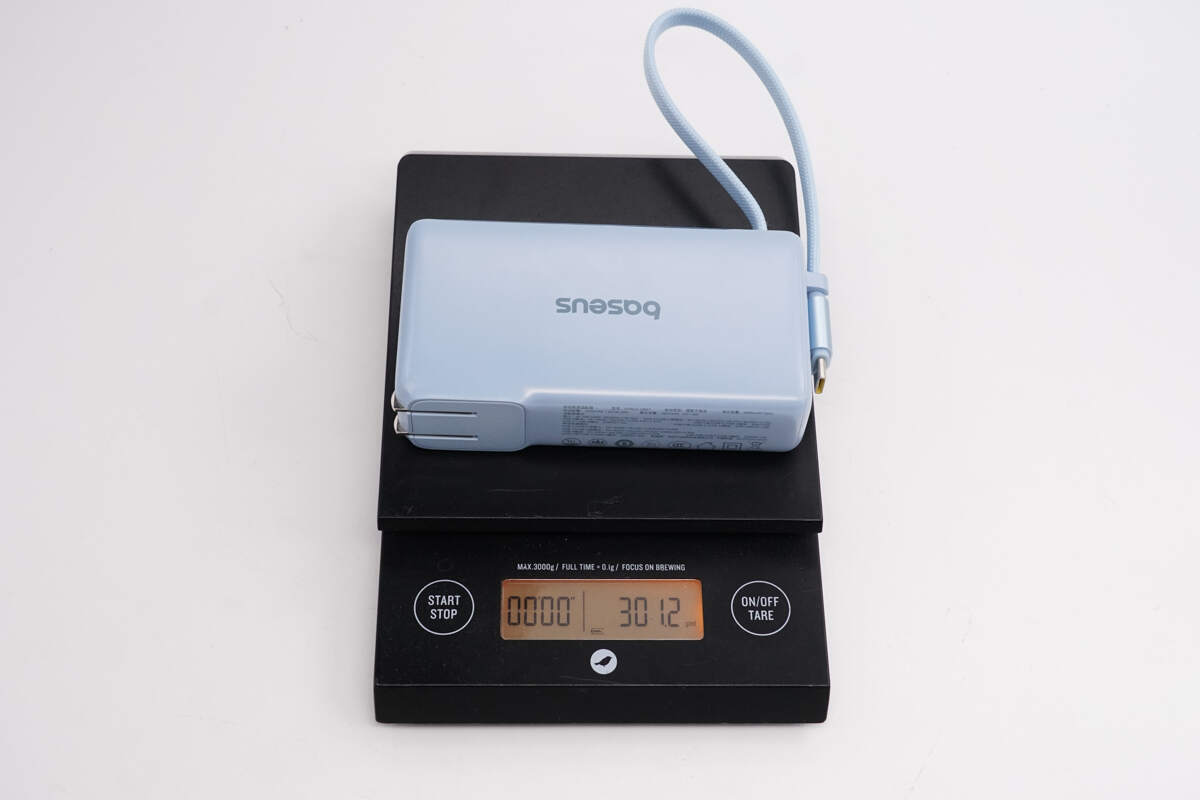

另外测得移动电源重量约为301g。

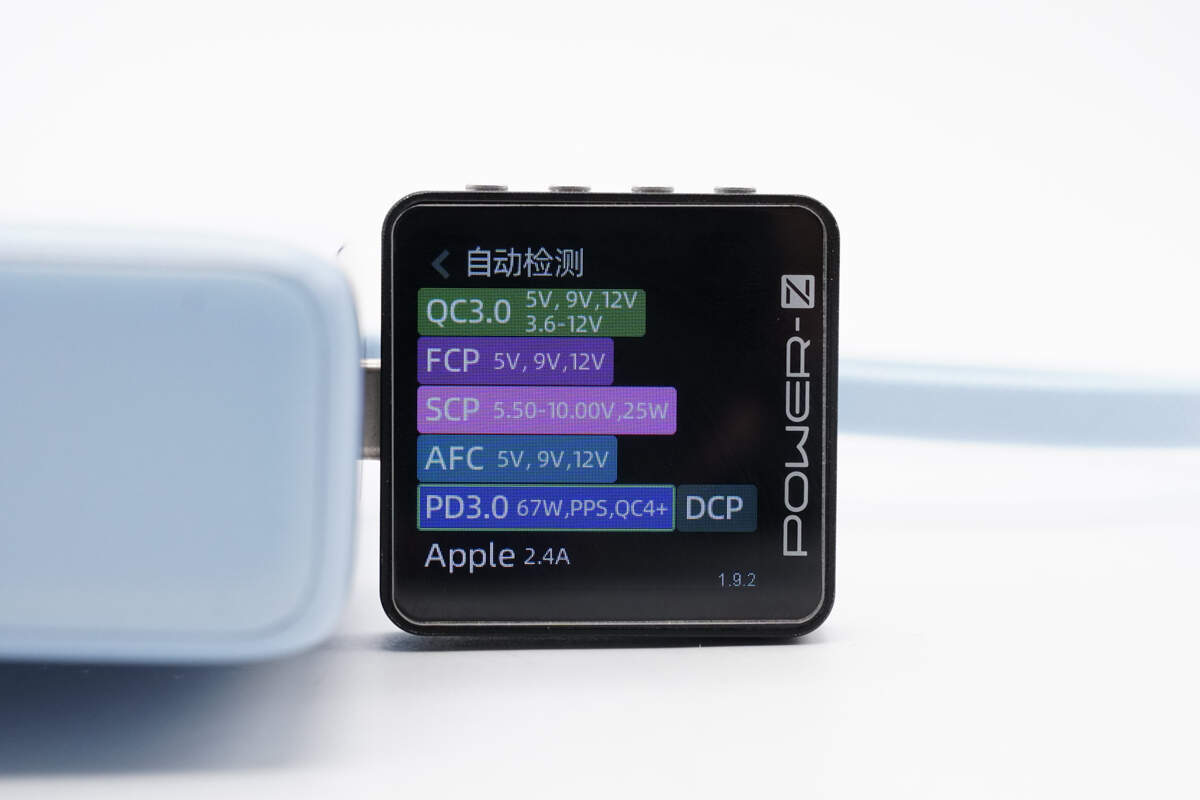

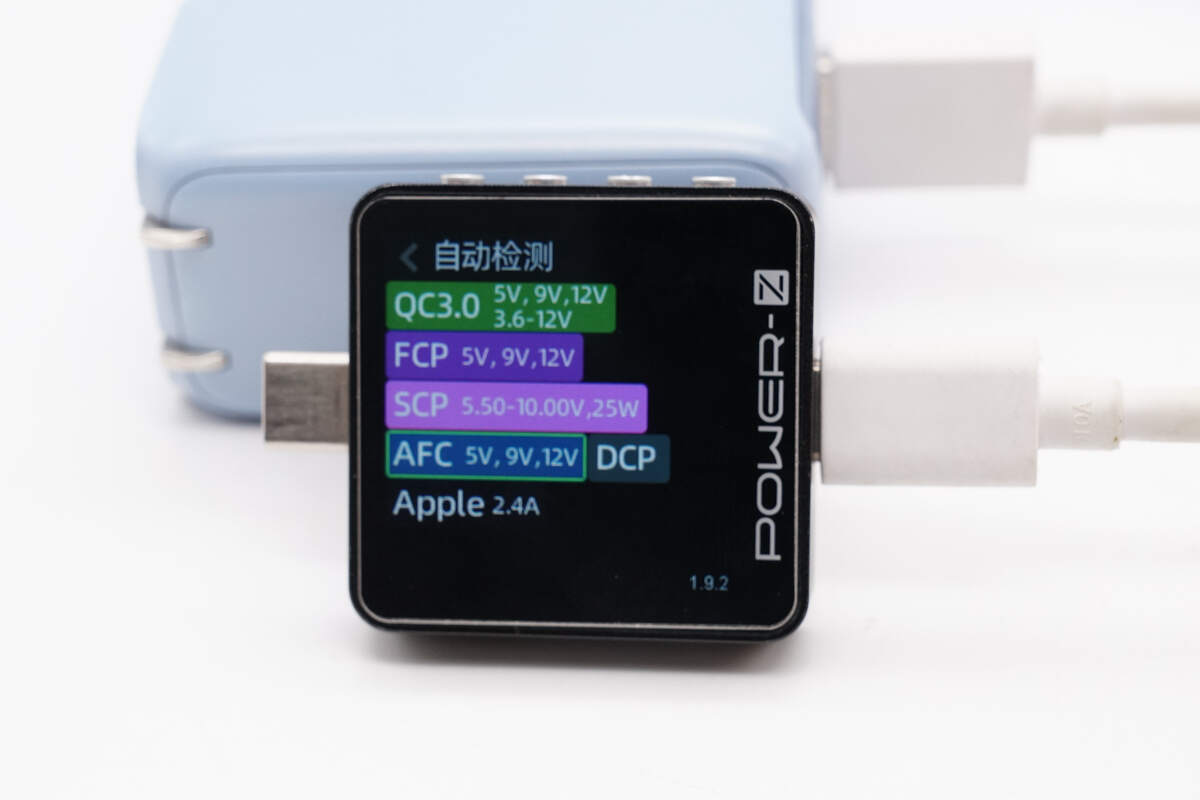

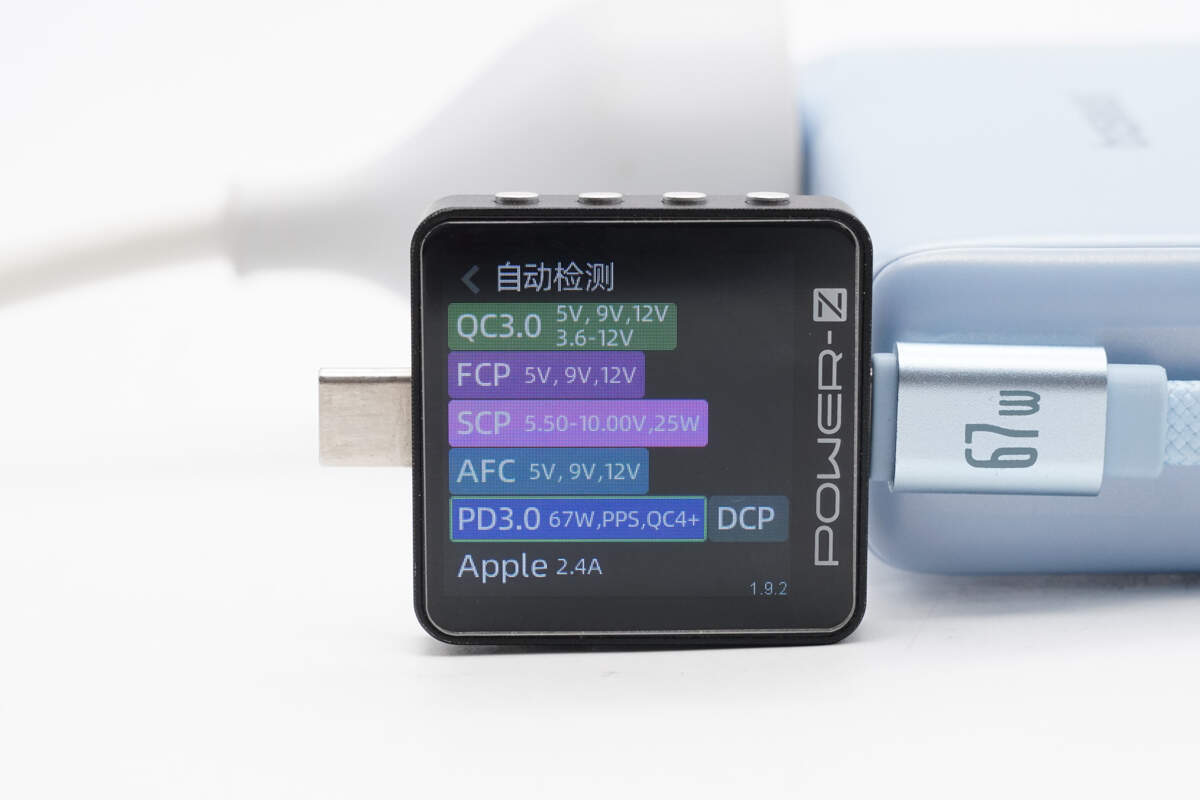

充电器模式下，测得USB-C线支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

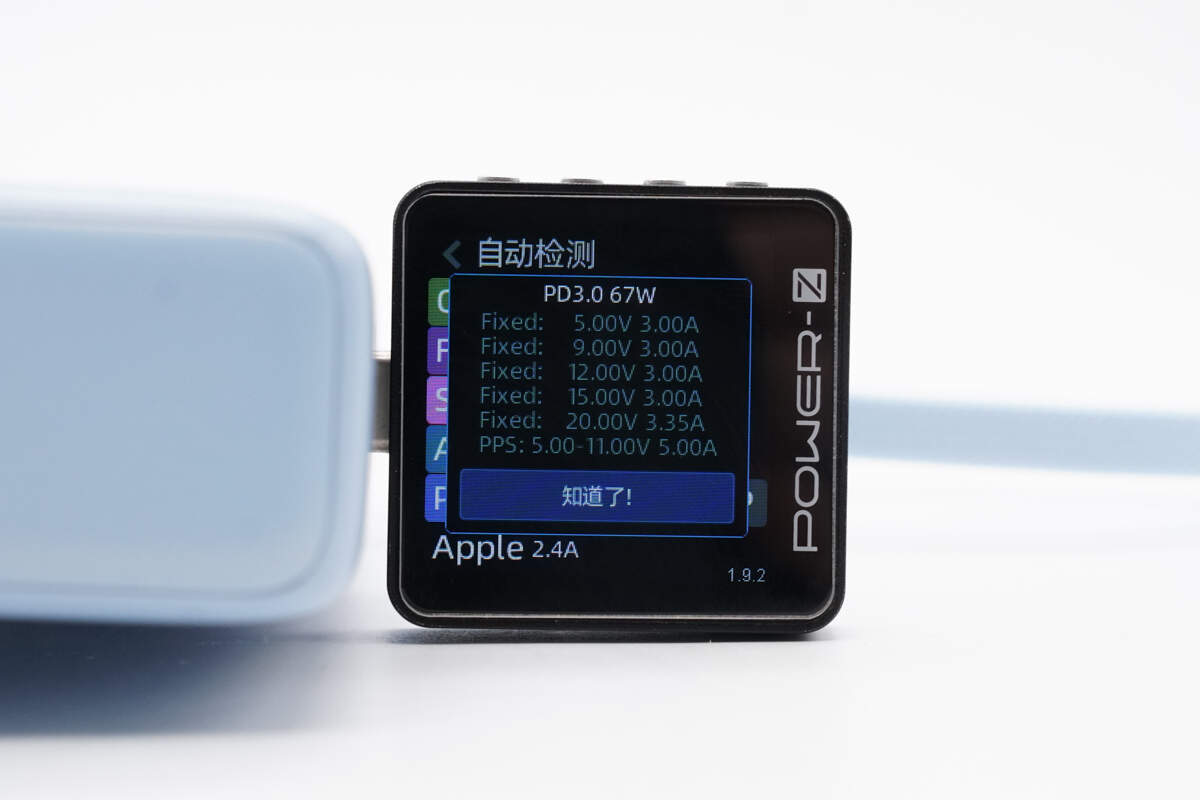

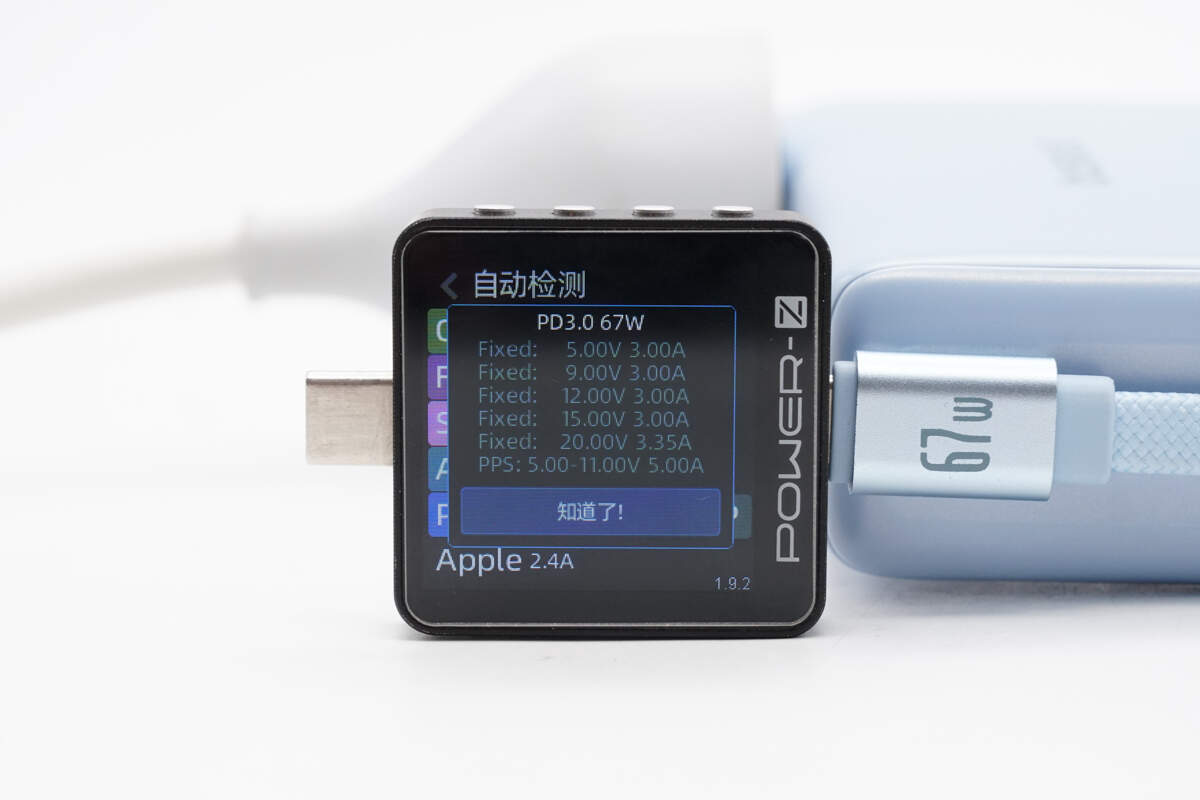

PDO报文显示USB-C线还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V5A一组PPS电压档位。

测得USB-C口兼容协议和USB-C线的相同。

此外PDO报文也一样，单口输出性能完全一样，用户可根据情况灵活选择，提升使用体验。

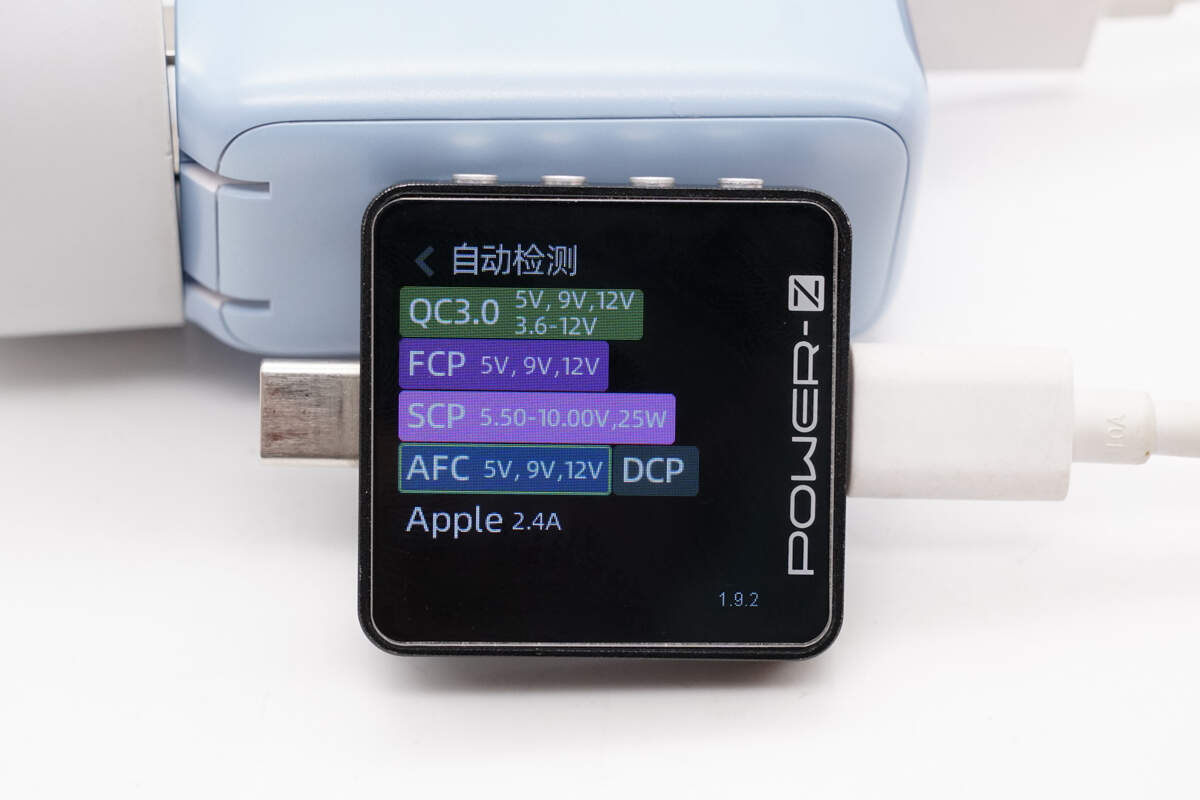

测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

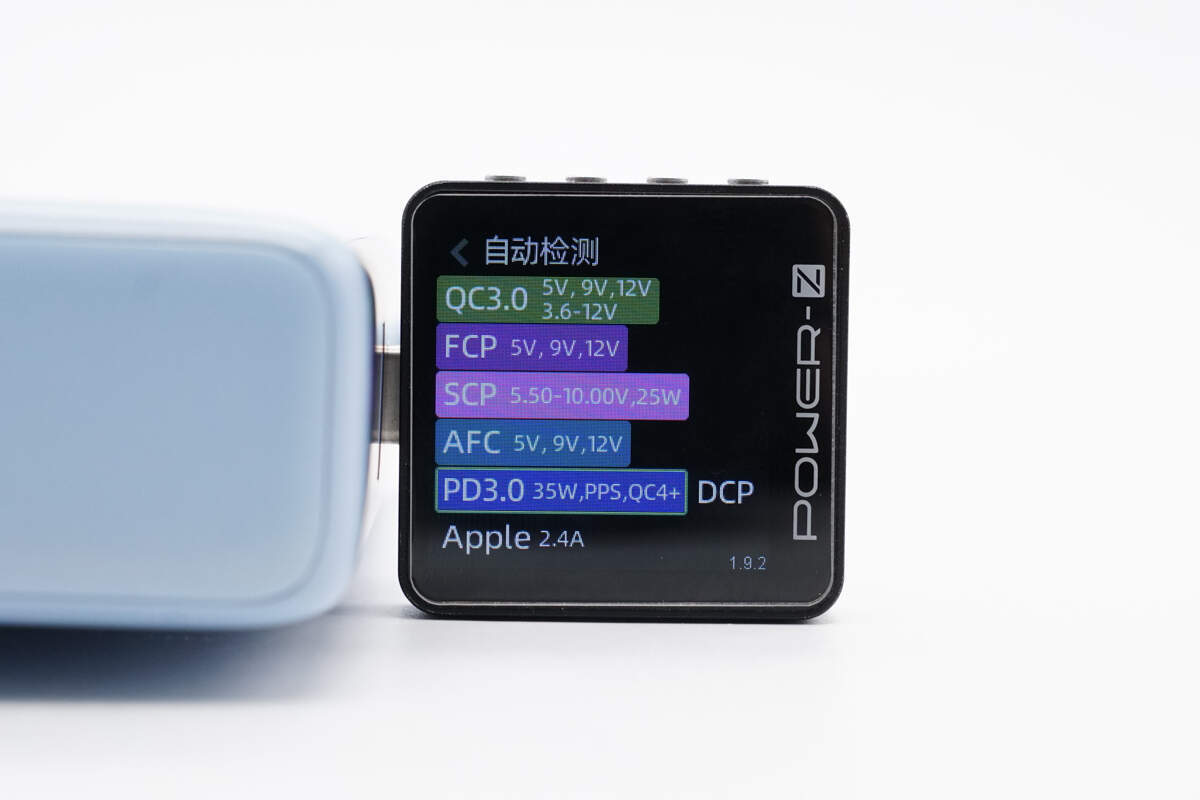

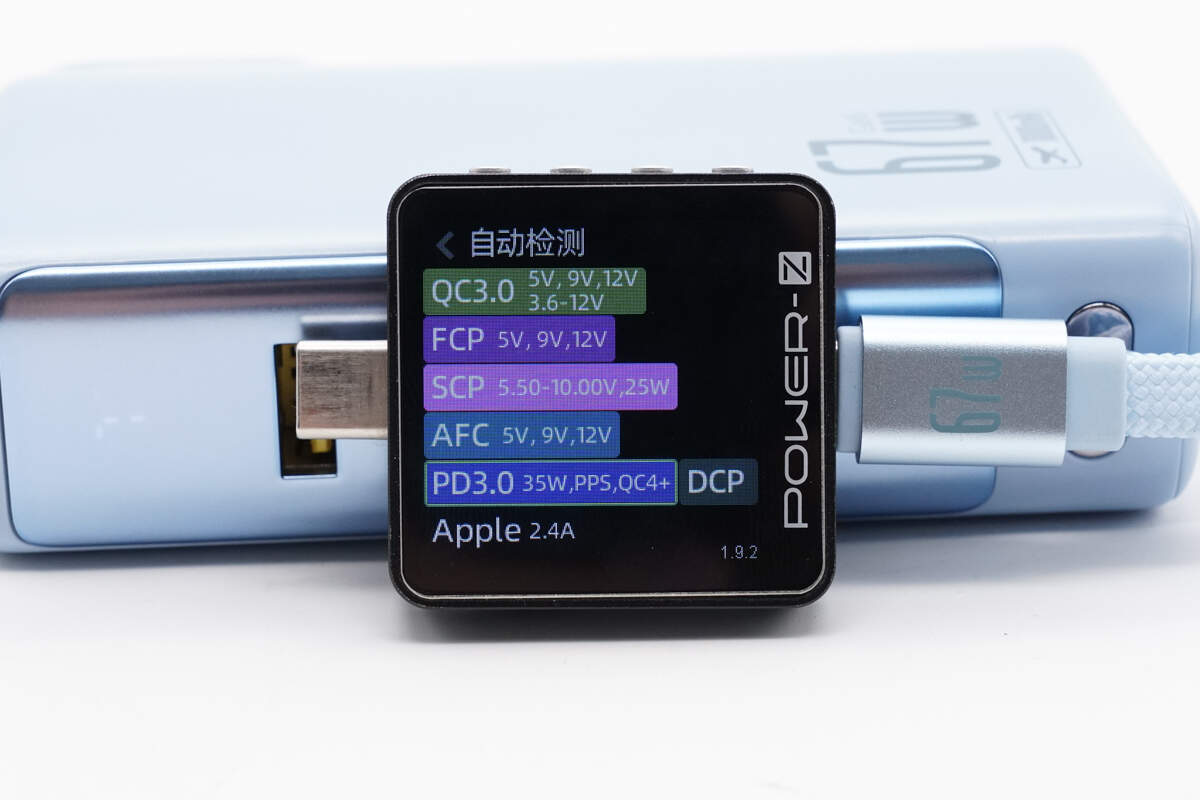

移动电源模式下，测得USB-C线支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

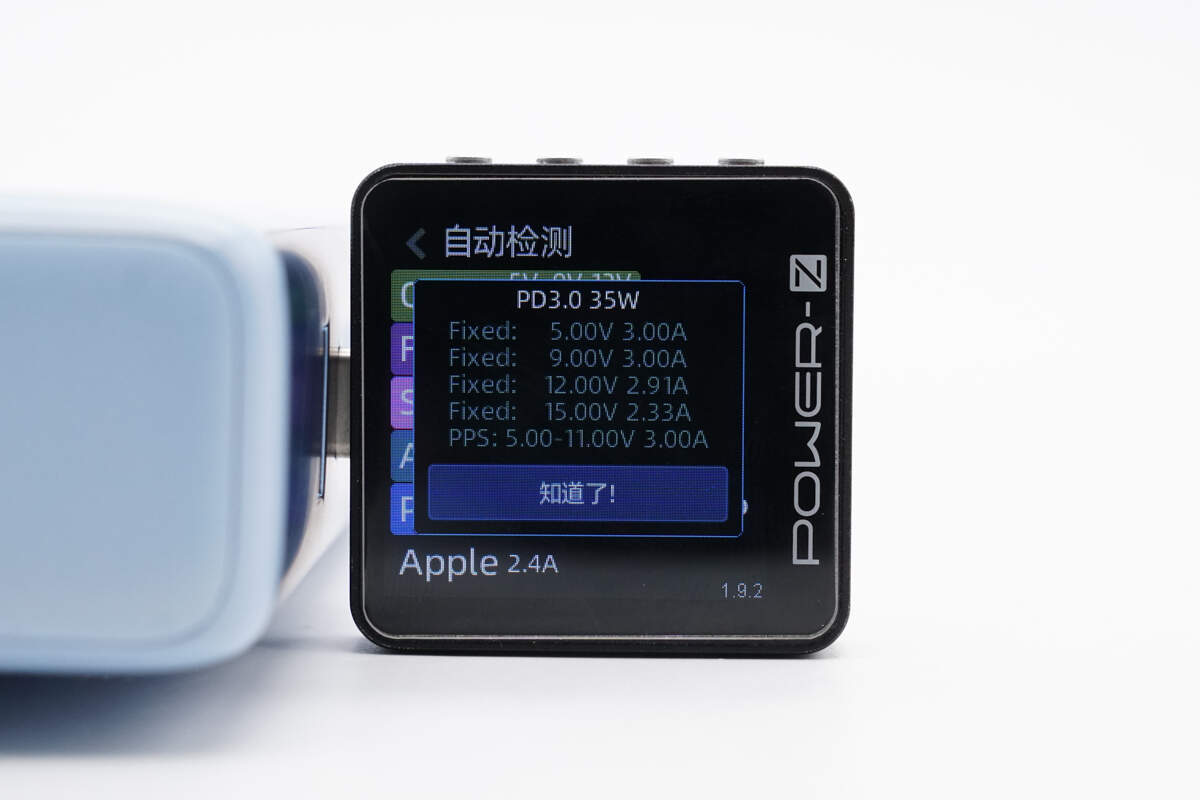

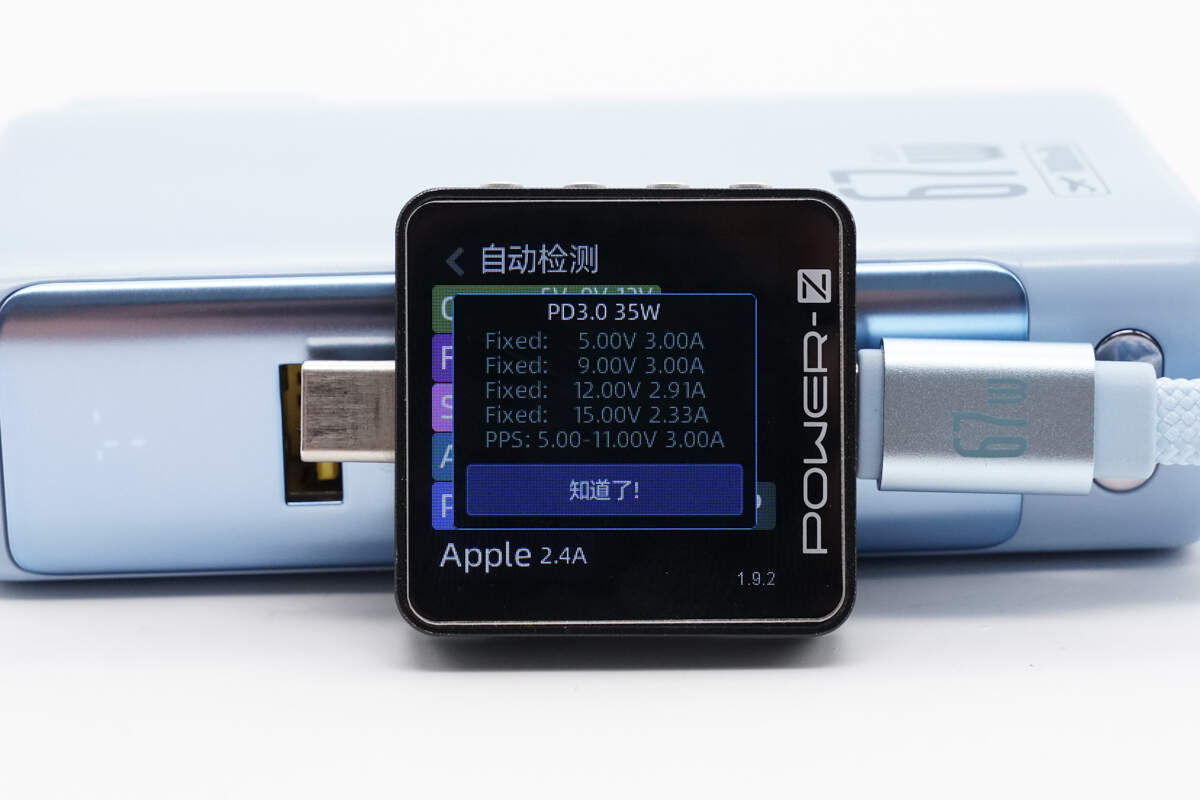

PDO报文显示USB-C线还具备5V3A、9V3A、12V2.91A、15V2.33A四组固定电压档位，以及5-11V3A一组PPS电压档位。

同样测得USB-C口兼容协议和USB-C线的相同。

此外PDO报文也一样。

最后测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

倍思67W超能充数显移动电源拆解

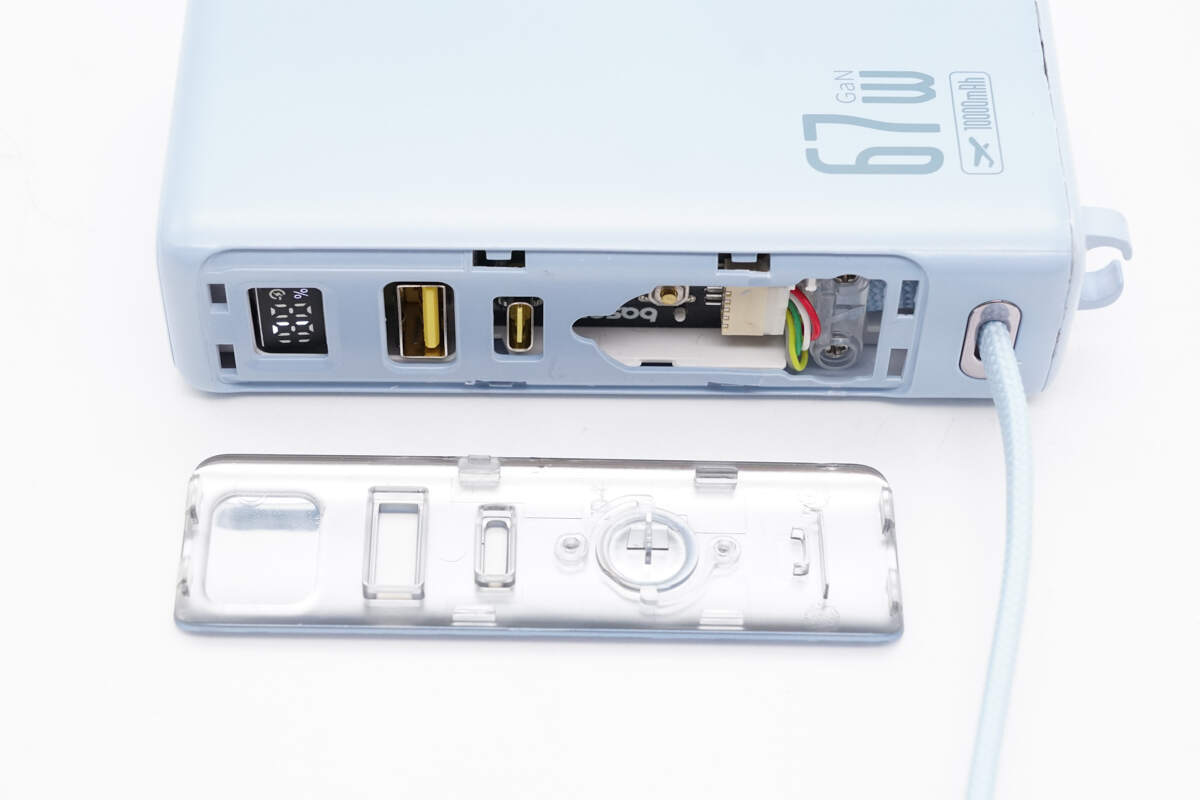

将机身一侧装饰板拆下，通过卡扣进行固定。

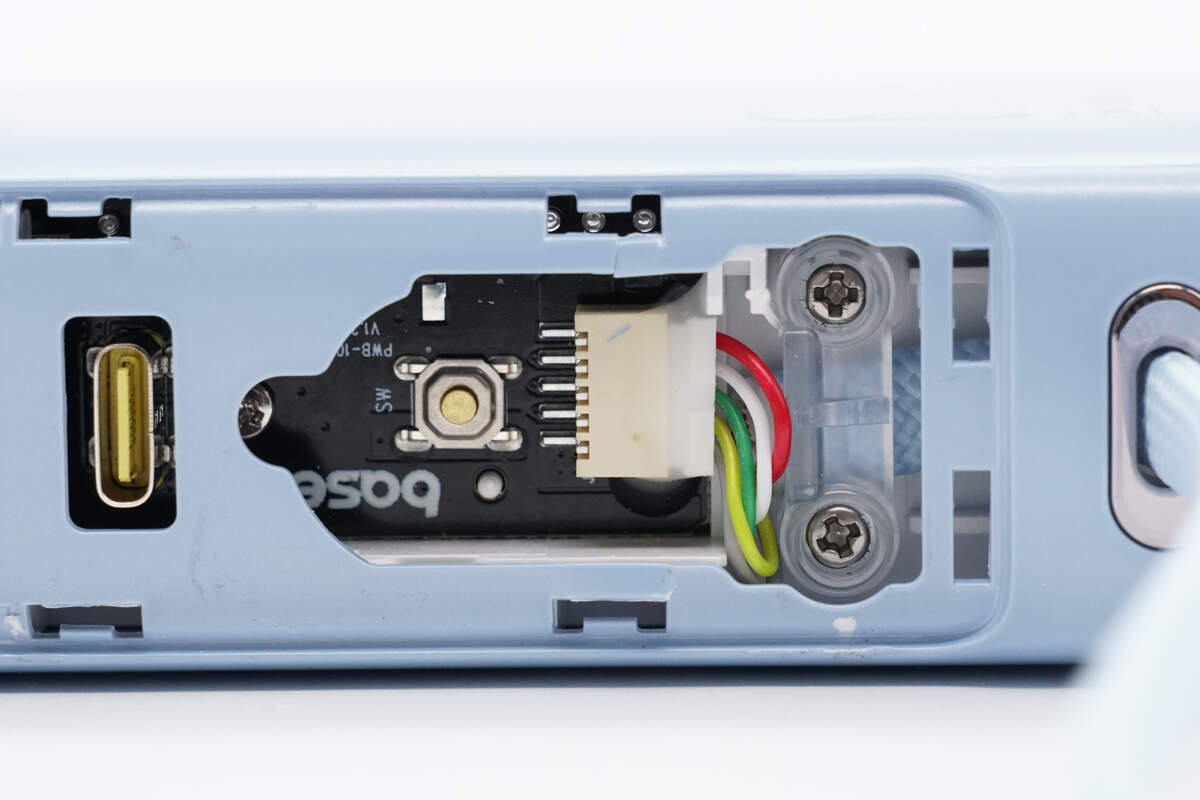

USB-C线通过插拔式与PCB板连接，并打胶加固，线身通过螺丝与透明塑料板轧紧。

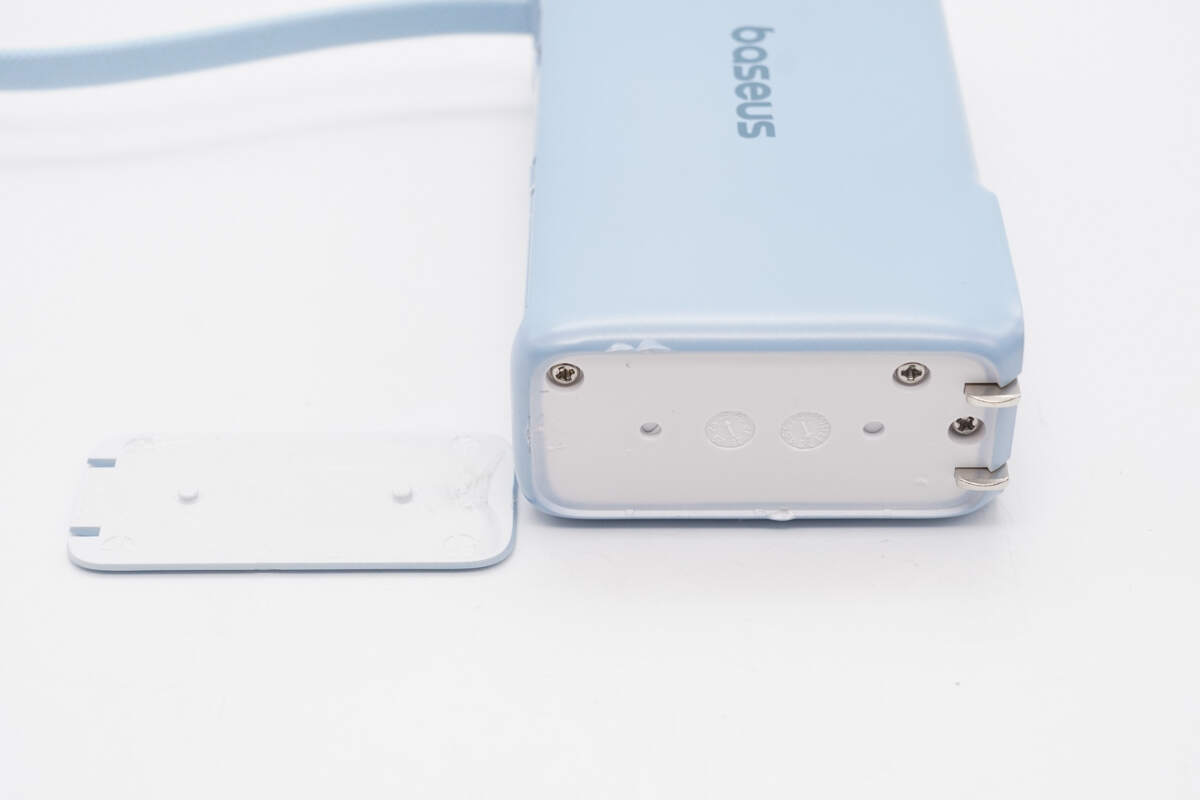

将底部改版拆下，内部设有隐藏螺丝。

继续将插脚模块拆下，采用卡扣固定，插脚通过金属弹片接触式通电。

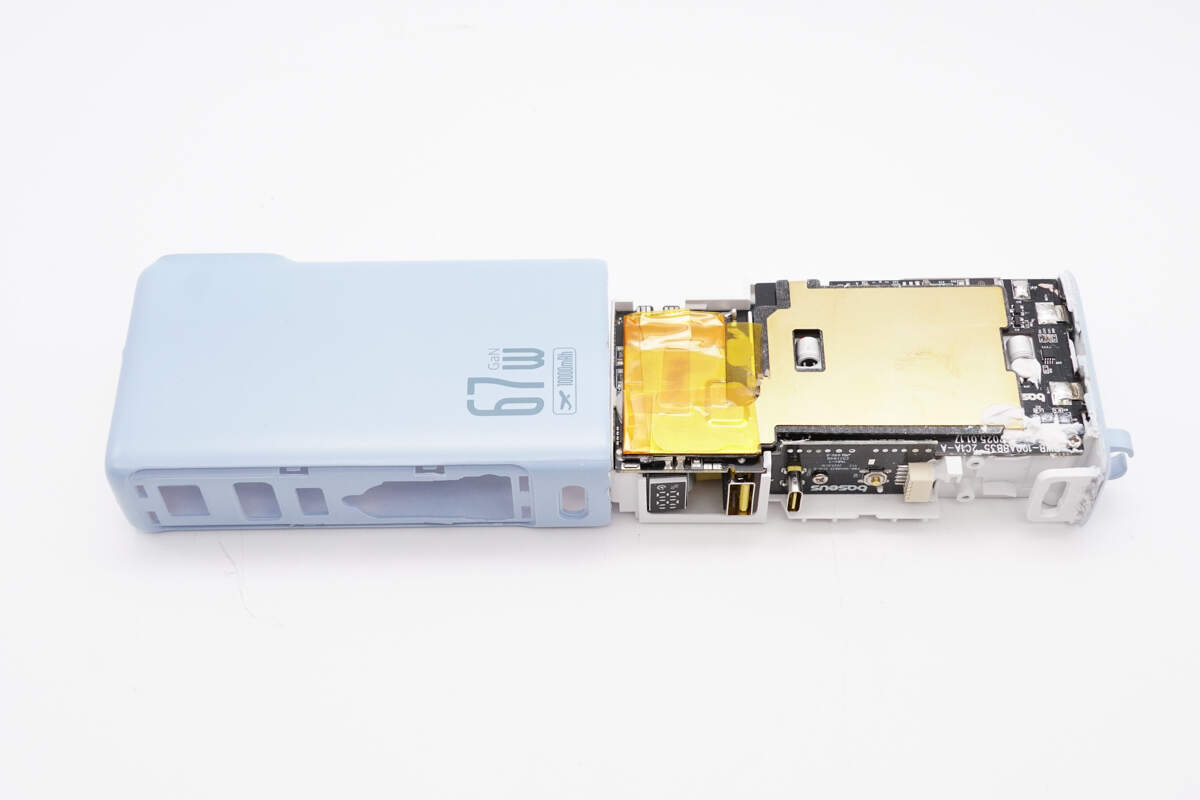

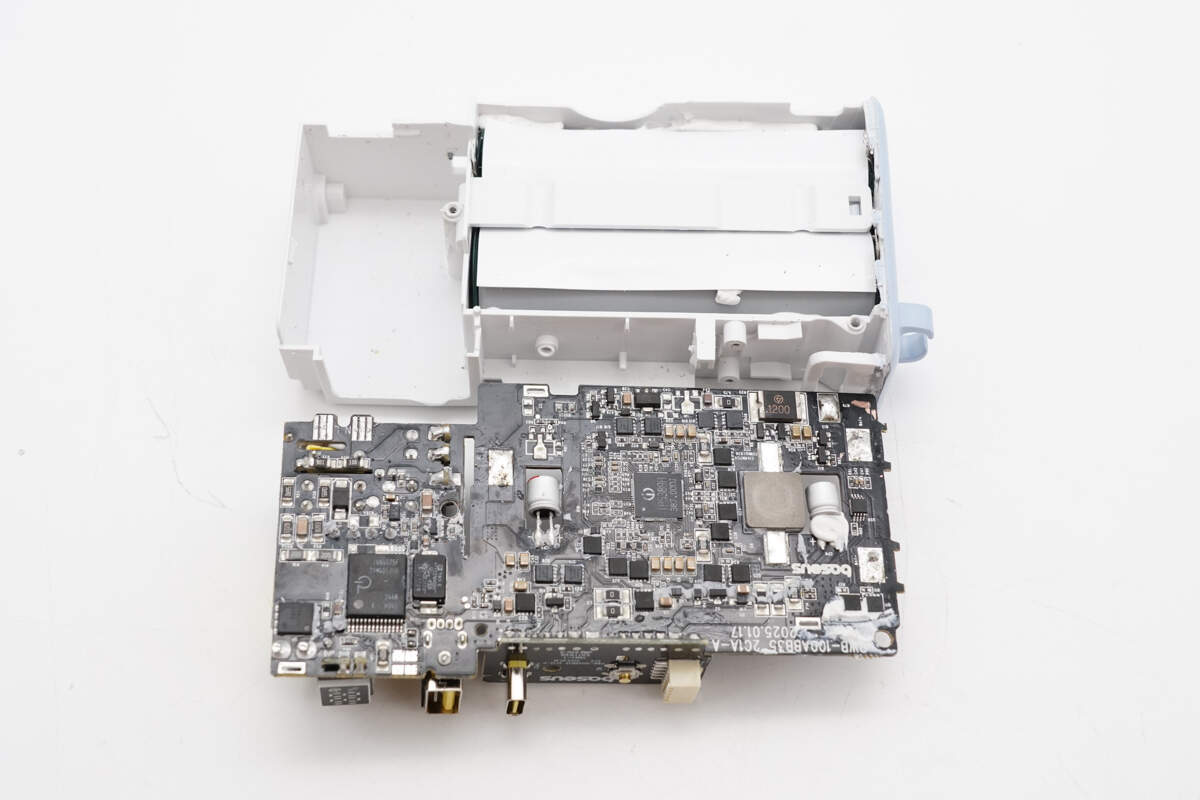

最后从另一端将移动电源内部模块取出。

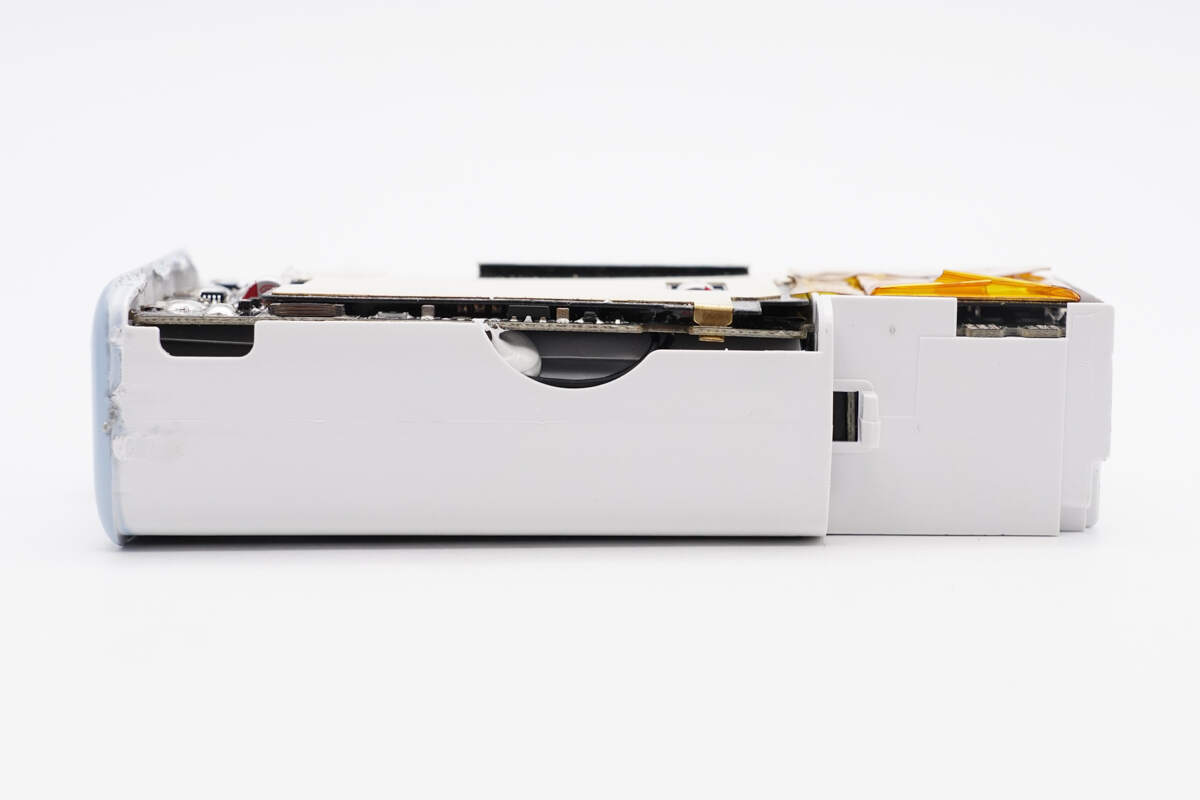

PCBA模块置于塑料框槽内，同时起到固定侧边小板、隔离绝缘等作用。

此外模块通过螺丝进行固定，电池组通过镍片与PCB板锡焊连接。

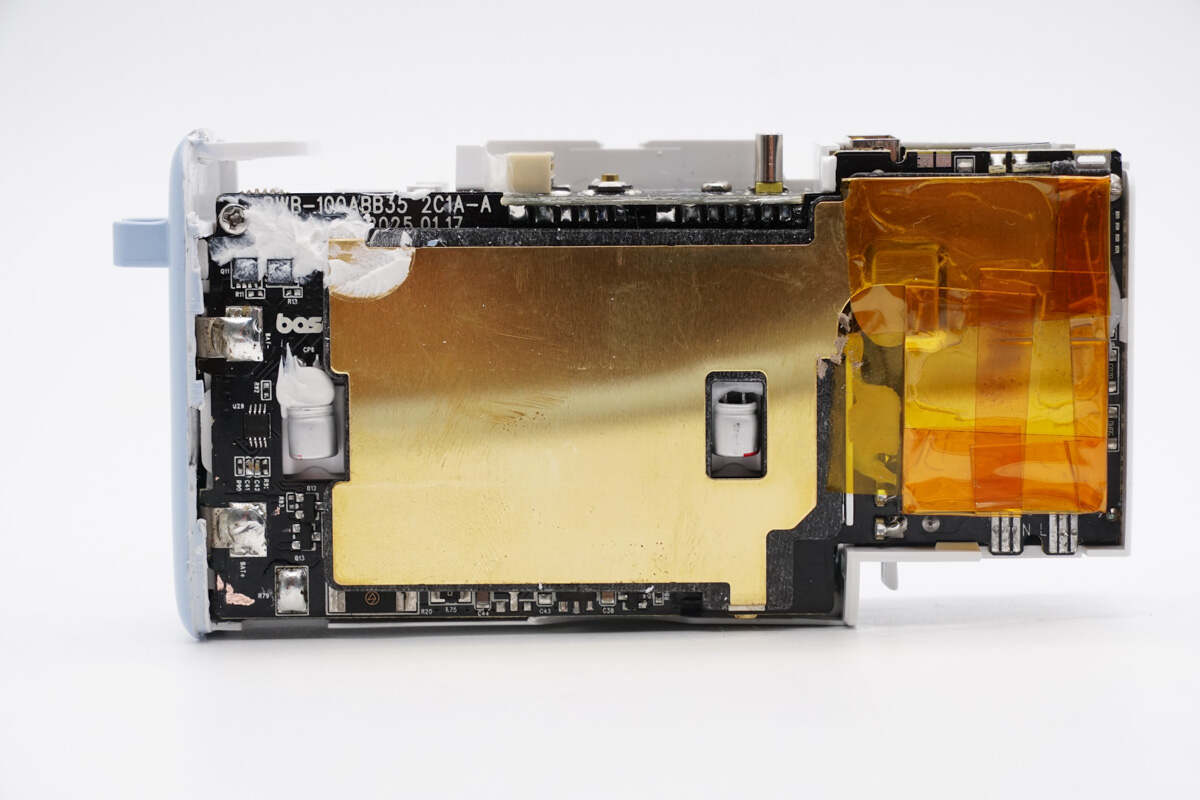

PCBA模块覆盖大型黄铜散热片，对应充电器电源板块部分包裹耐高温绝缘胶带处理。

塑料壳底部对应电芯区域镂空帮助散热，避免积热。

拆下黄铜散热片，下方设有麦拉片进行隔离绝缘，对应充电器电源板块区域填充导热胶。

取出PCBA模块，电芯区域设计有支撑横板，电芯贴有绝缘保护贴。

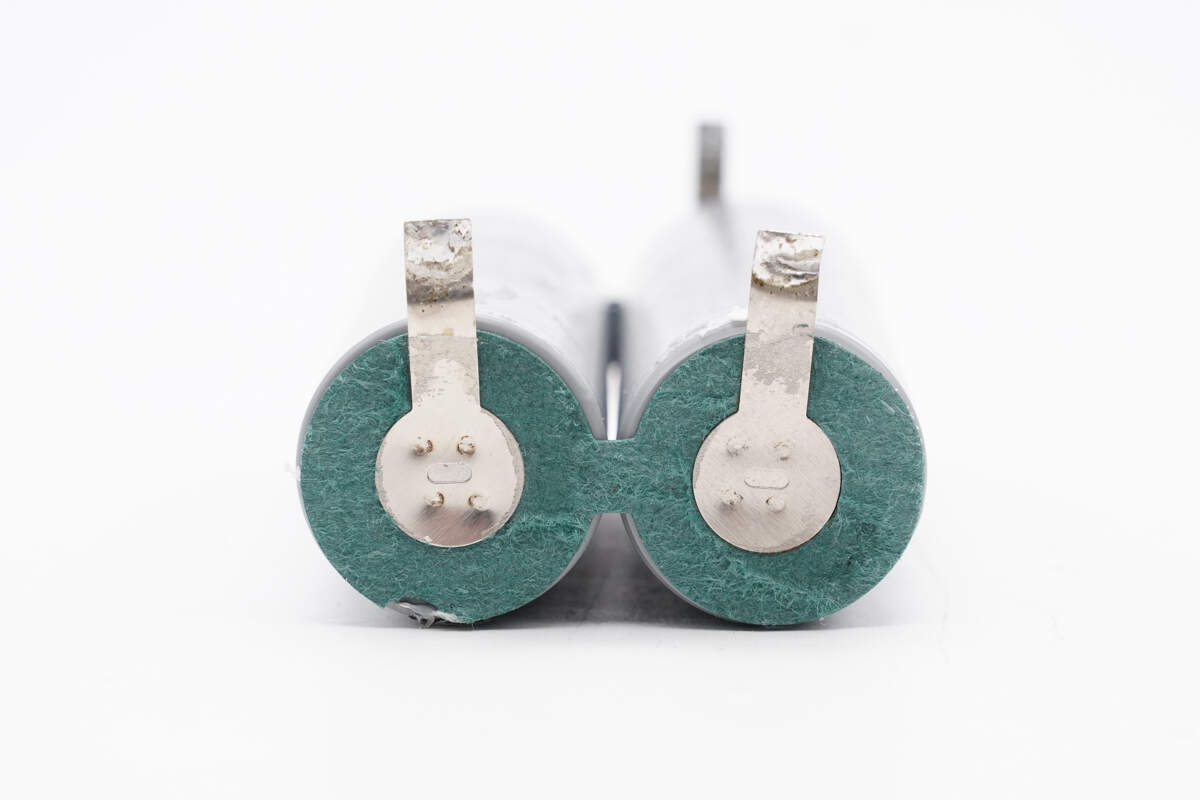

取出电芯，电芯两端贴有青稞绝缘纸。

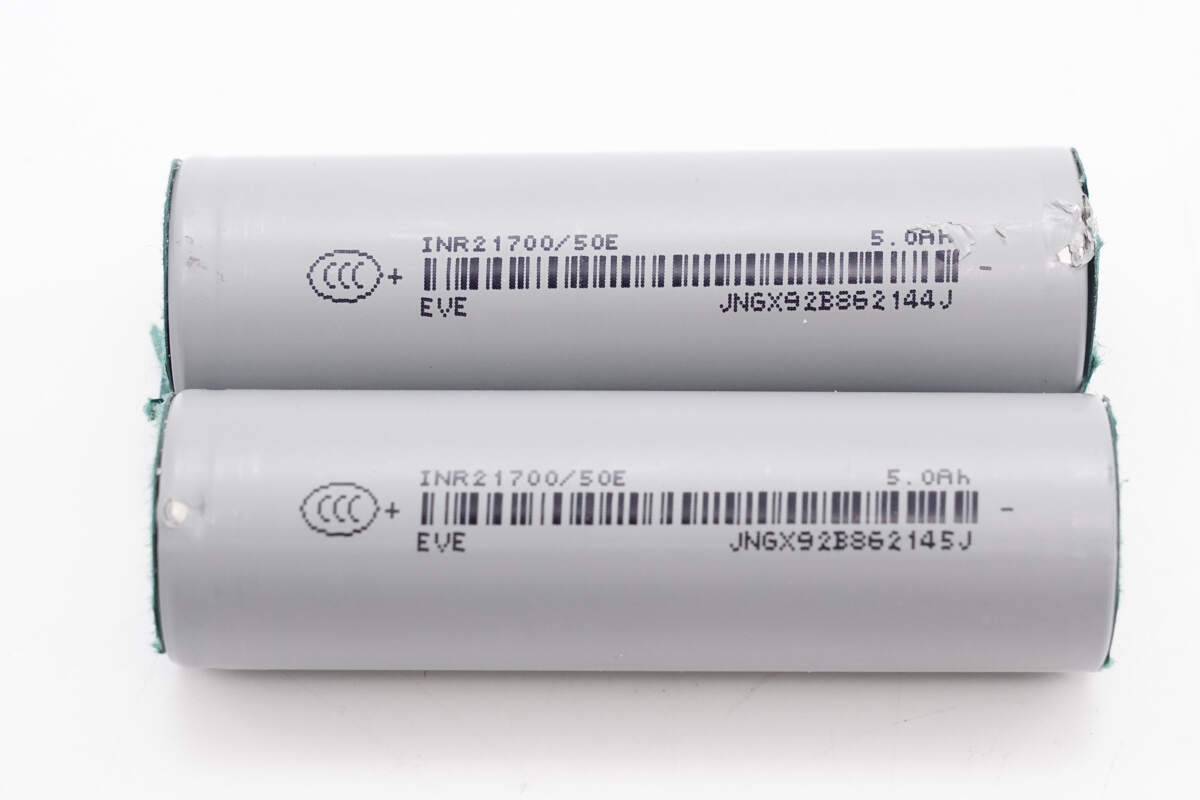

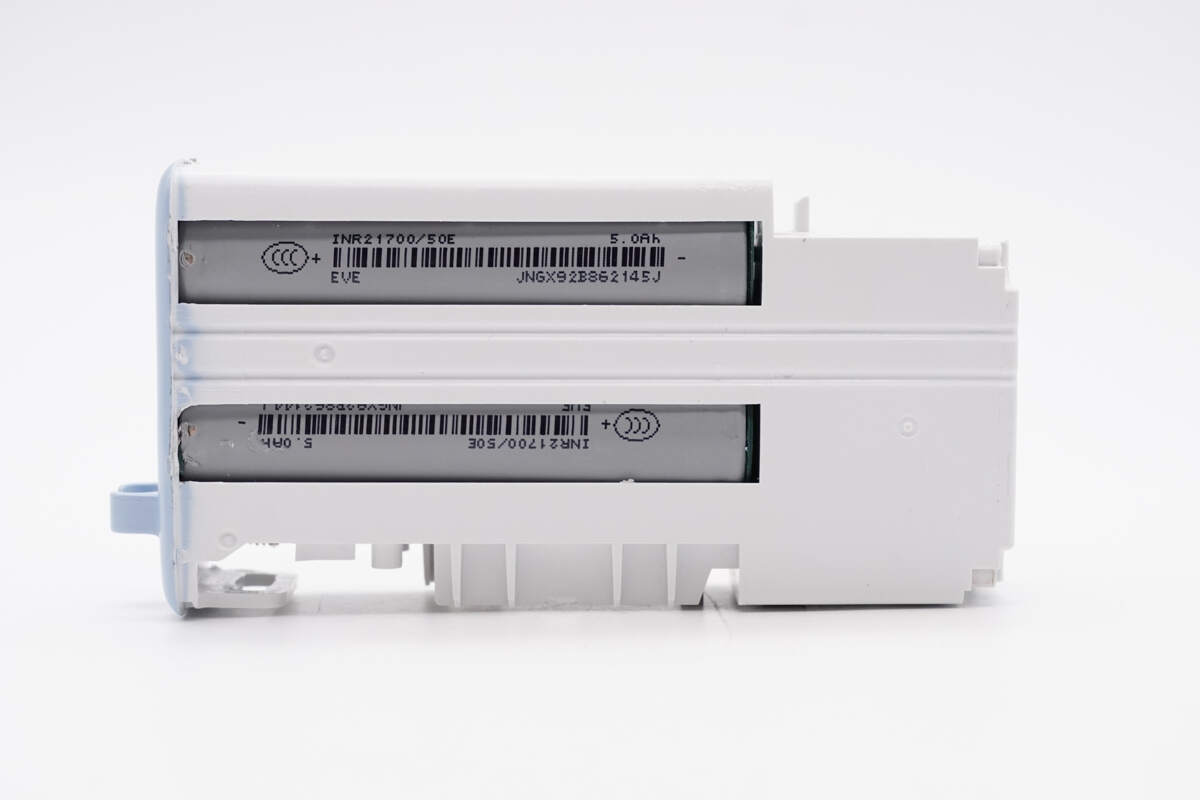

两颗21700电芯来自EVE亿纬锂能，型号INR21700/50E，容量为5Ah，为车规级电芯，通过了CCC认证。

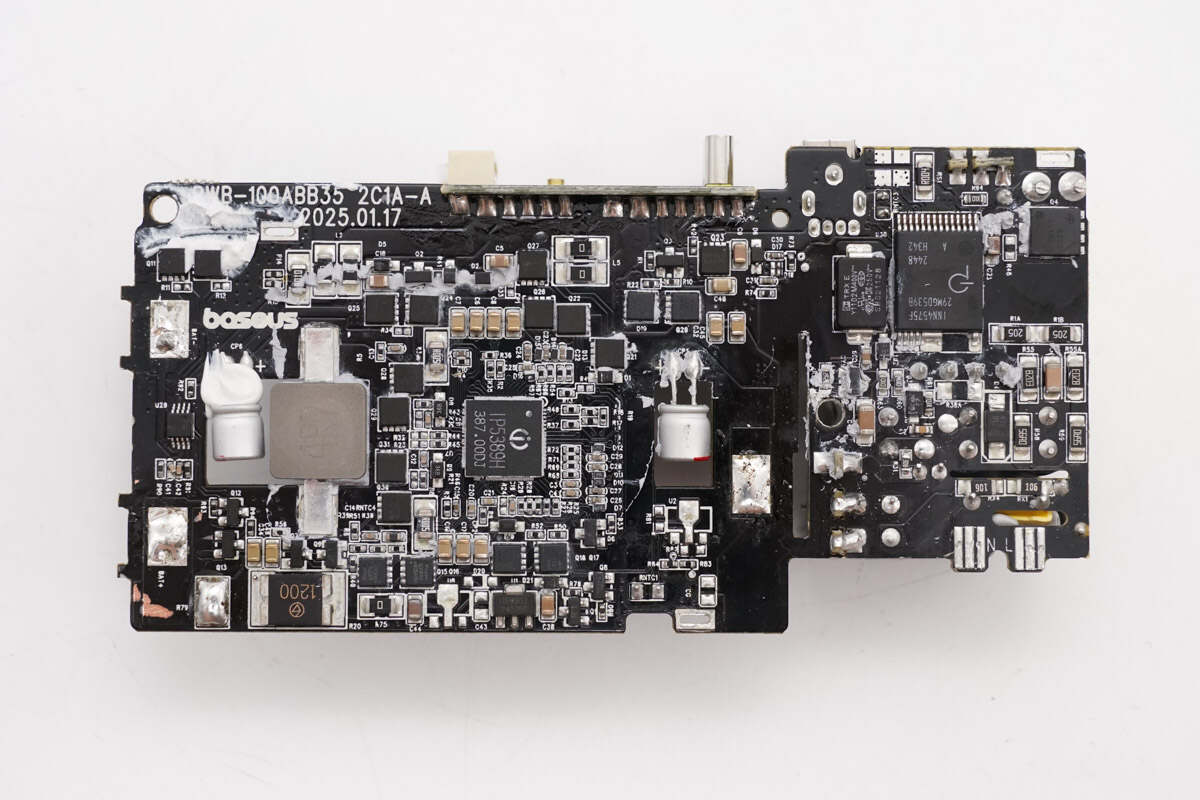

PCBA模块正面一览，充电器电源滤波电容、变压器等电路相关器件集中布局在板子右侧区域，并且打胶处理。右侧区域焊接热敏电阻以及小板，对于背面电容、电感等区域镂空处理。

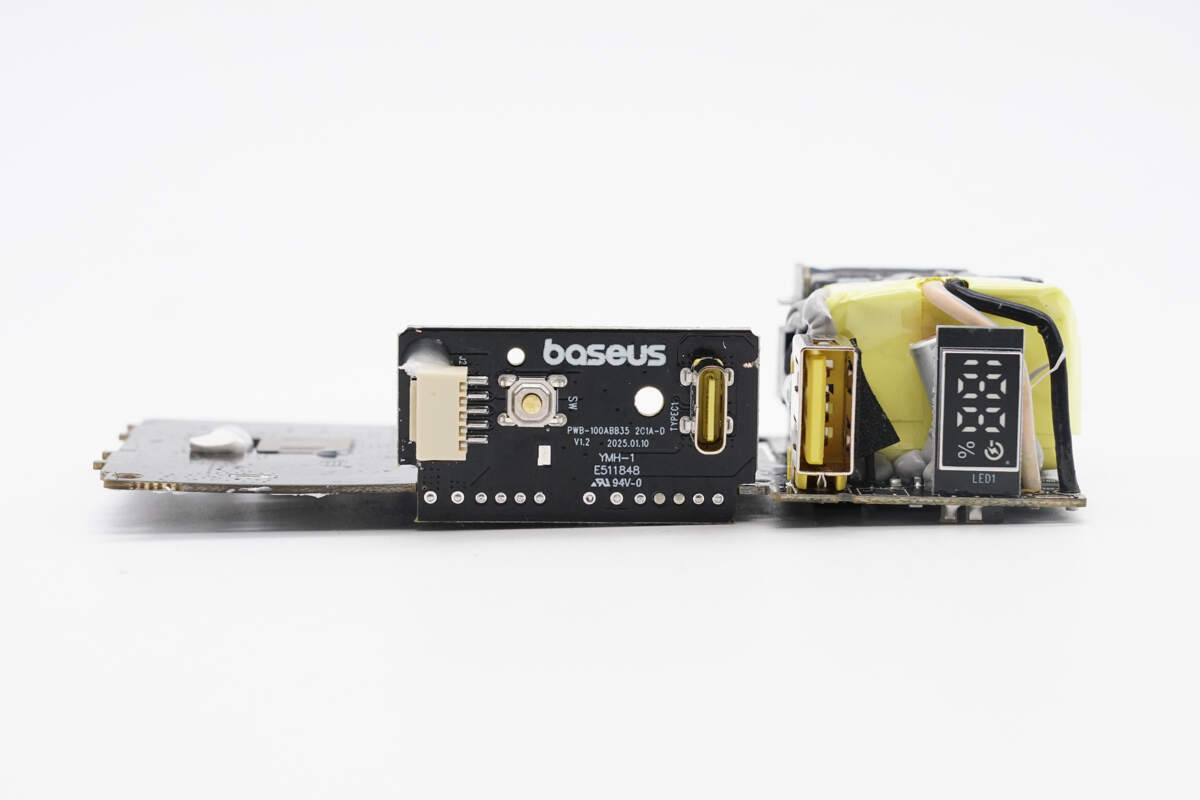

数显屏、USB-C接口母座、电源键等焊接在独立小板上。

板子背面设有电源主控芯片、同步整流管、移动电源SOC芯片、同步升降压开关管、电感、VBUS开关管、滤波固态电容、锂电保护芯片、锂电保护管等器件。

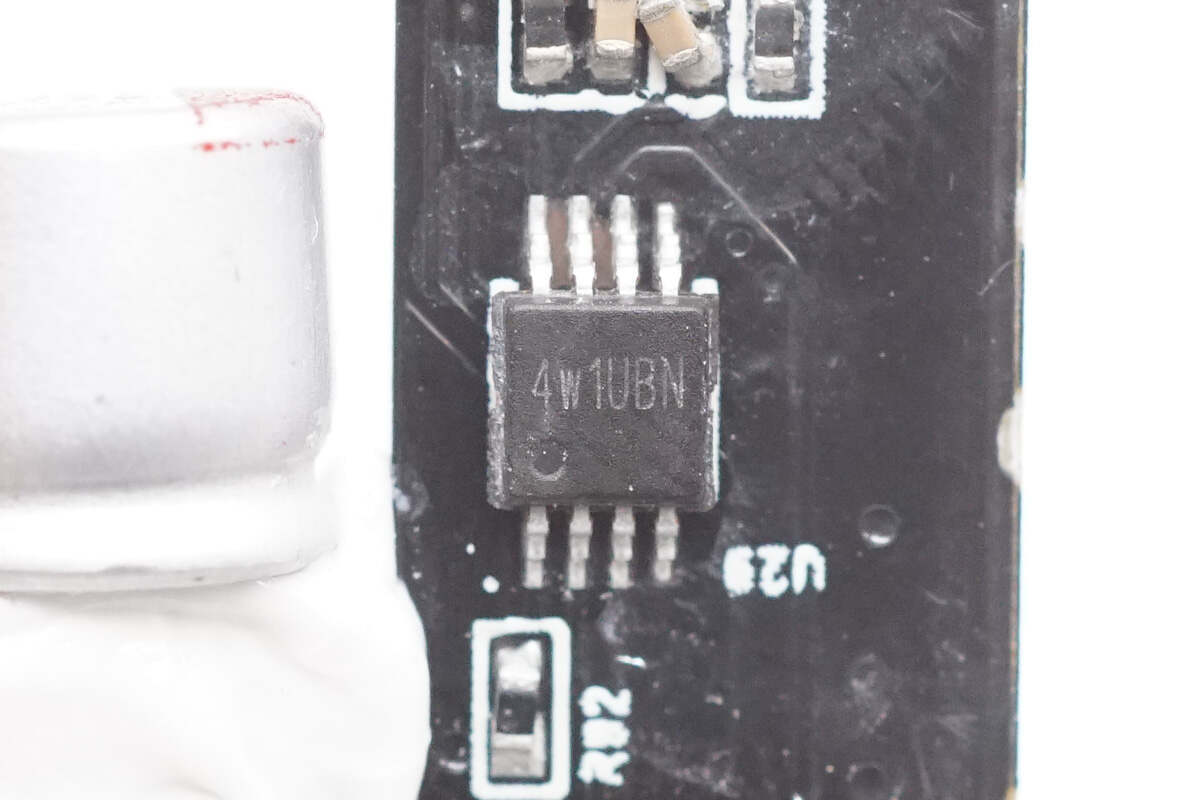

锂电保护芯片特写，丝印4w1UBN。

锂电保护管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，采用PPAK3*3封装。

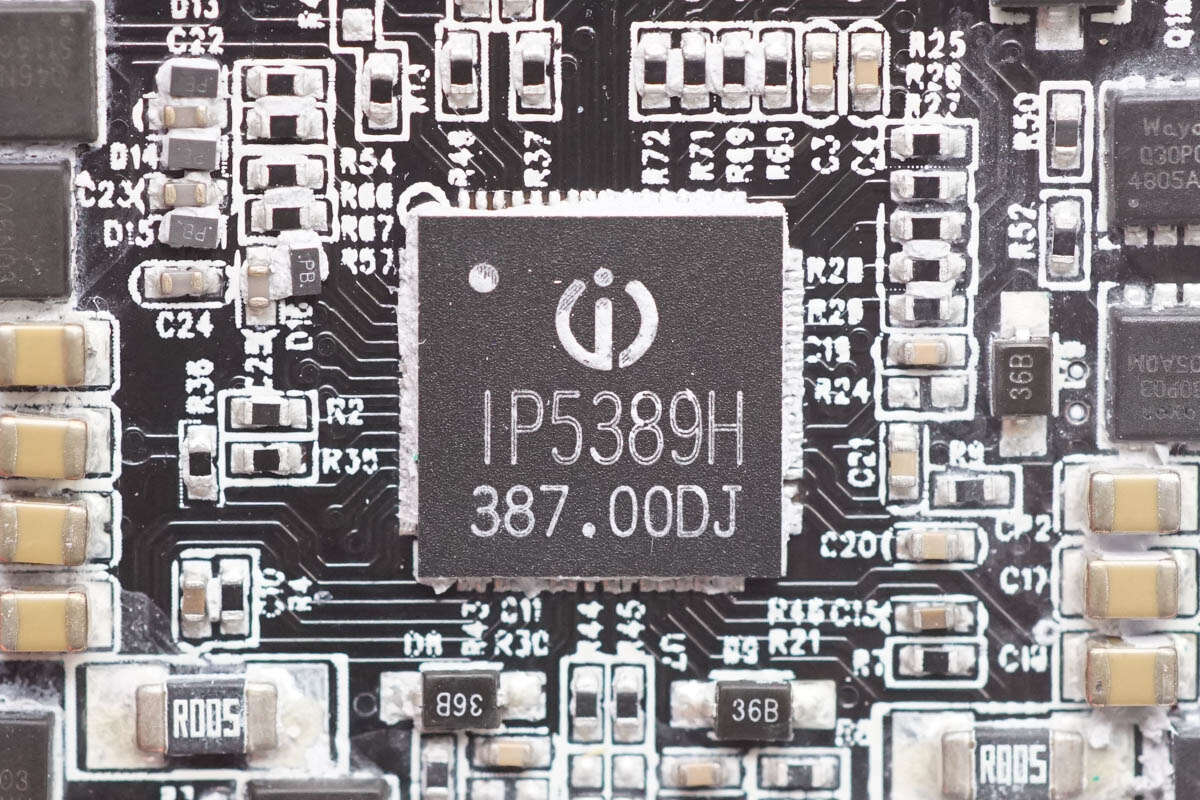

移动电源主控芯片来自英集芯，型号IP5389H，这颗芯片内部集成同步升降压控制器，支持多种快充协议，支持2-6节电池应用，最大输出功率达100W。芯片支持两个USB-C接口输入输出，支持一个USB-C接口或者USB-A口输出，任一接口均支持快充。

IP5389H支持丰富的快充协议，支持包括UFCS融合快充在内的多种快充协议，支持协议定制。芯片内部集成双向同步升降压控制器，集成电荷泵驱动外置NMOS，芯片支持自适应充电电流调节，支持磷酸铁锂，三元和高压锂电池应用。

芯片内部还集成库仑计，集成14位ADC，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，支持自学习电池电量，实现精准的电量显示。芯片具备自动检测设备接入和拔出功能，具备快充状态指示，支持电池温度检测和多功能按键等功能，采用QFN64封装。

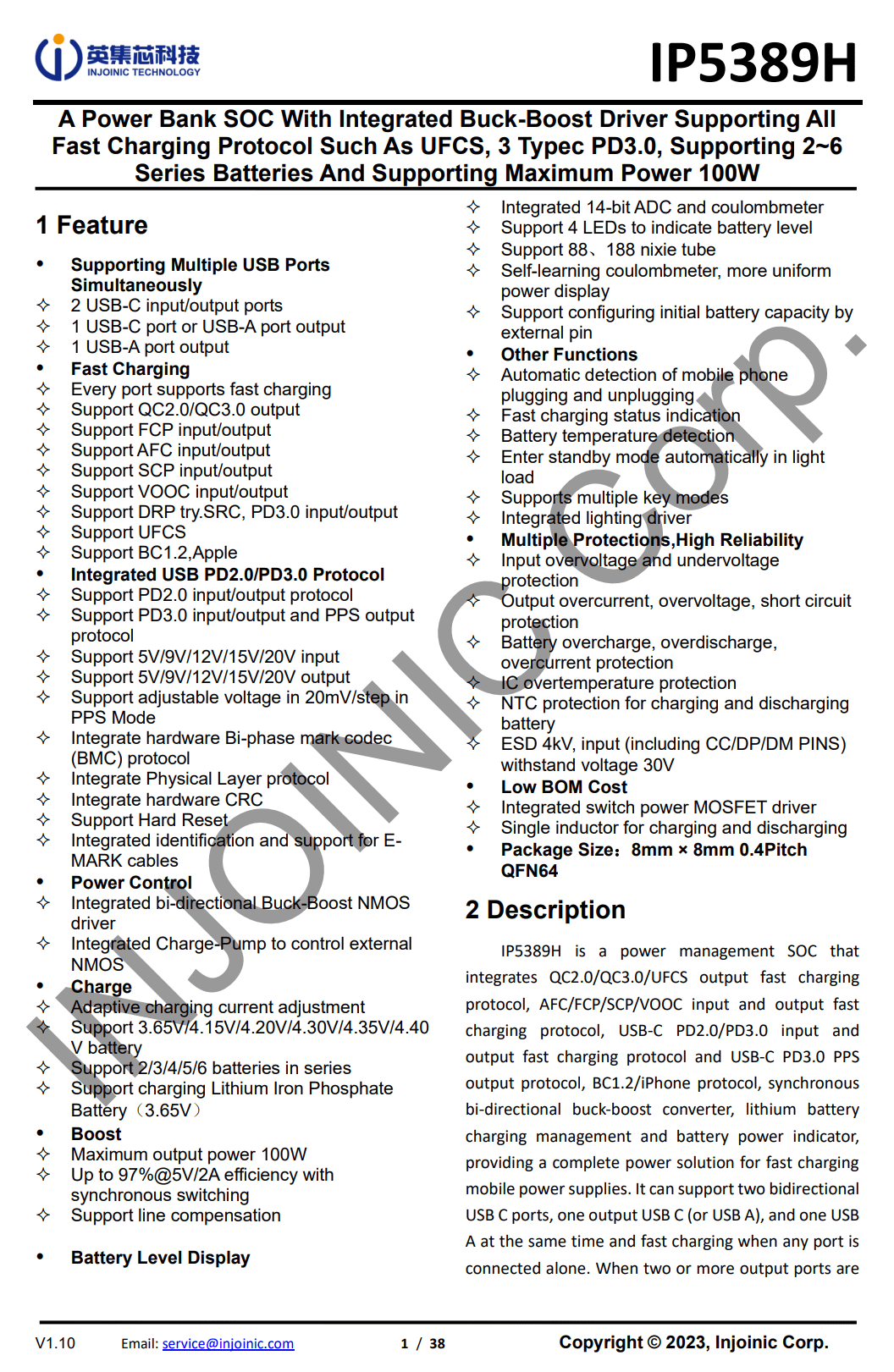

英集芯 IP5389H 资料信息。

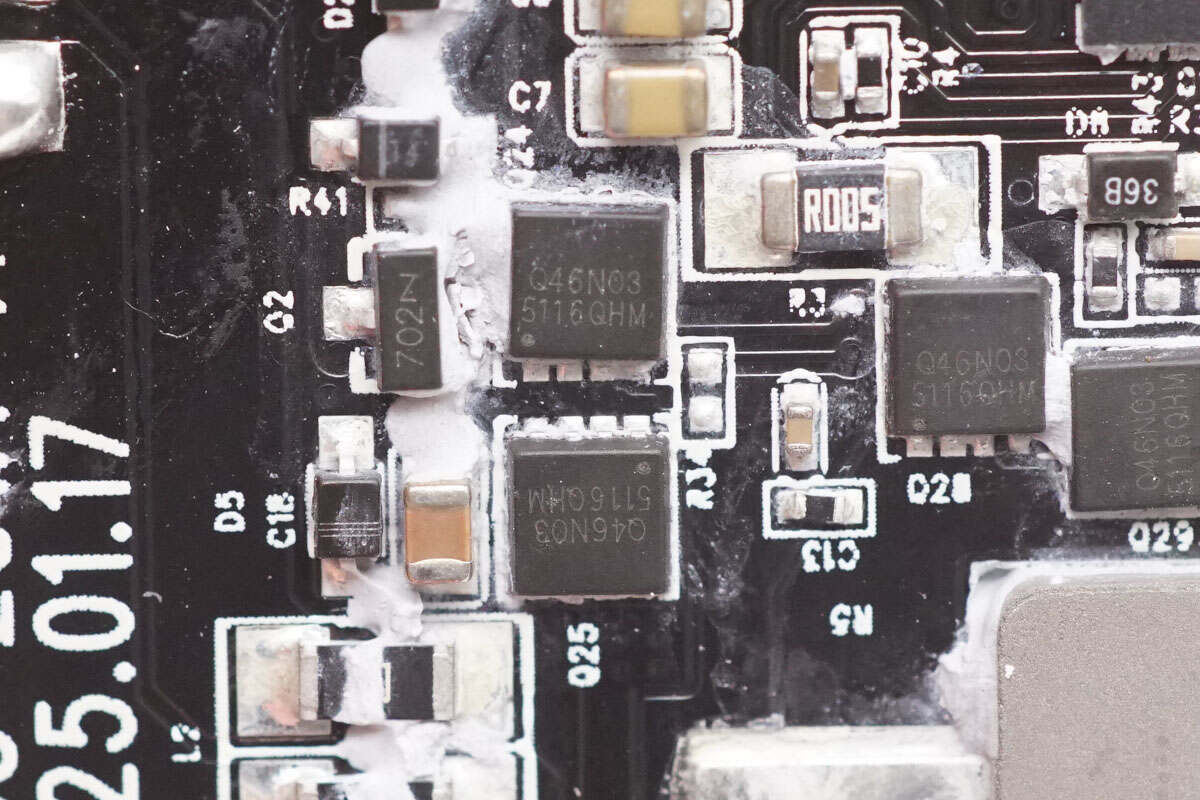

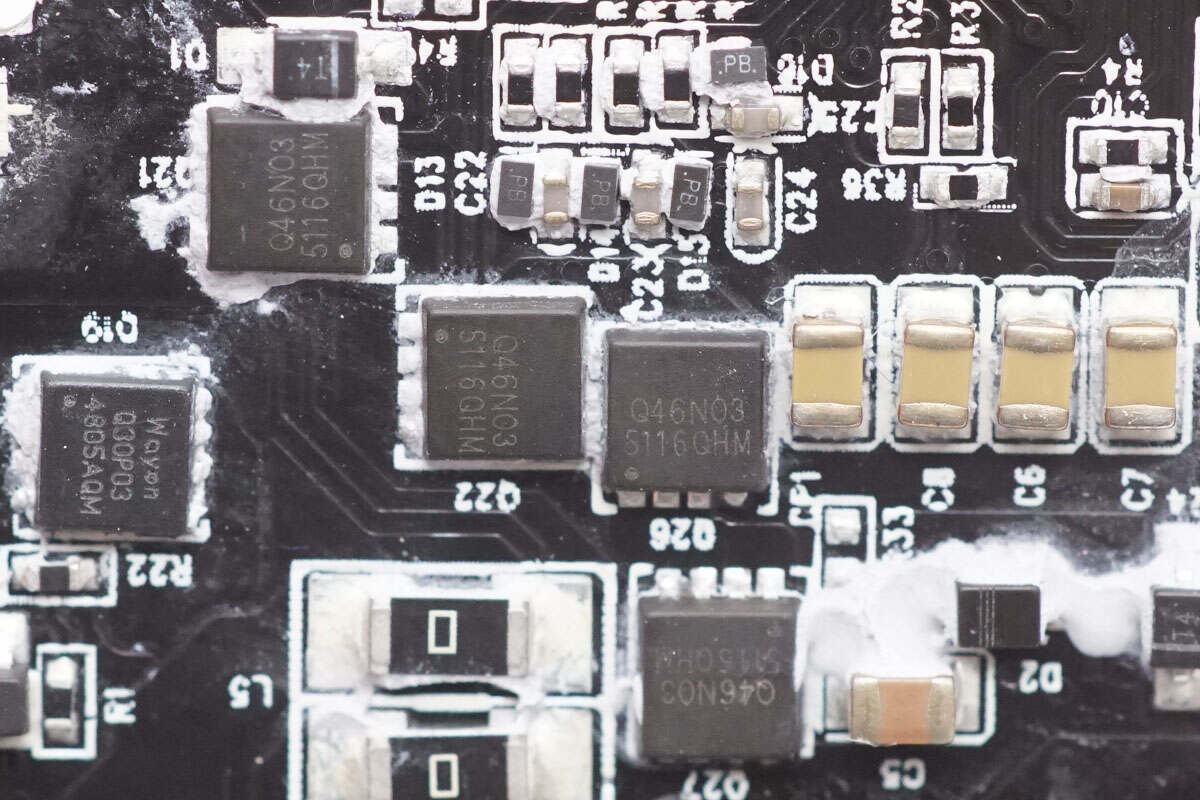

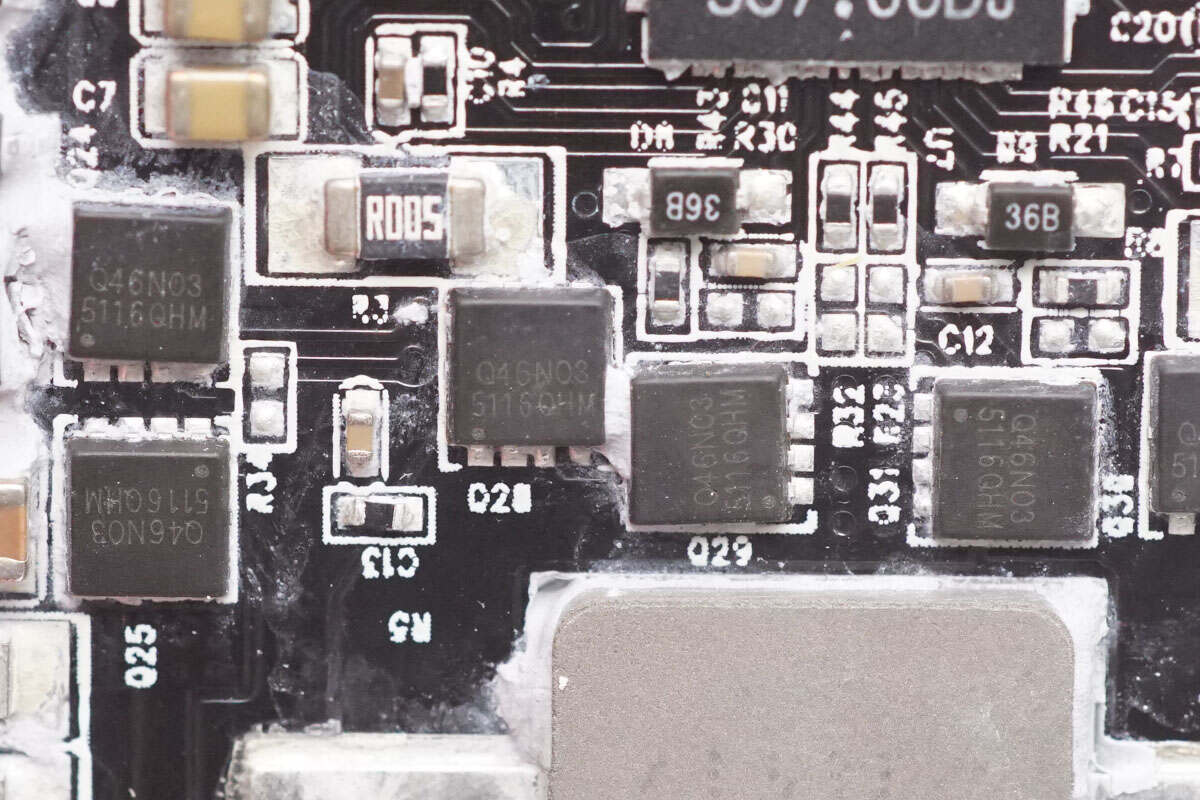

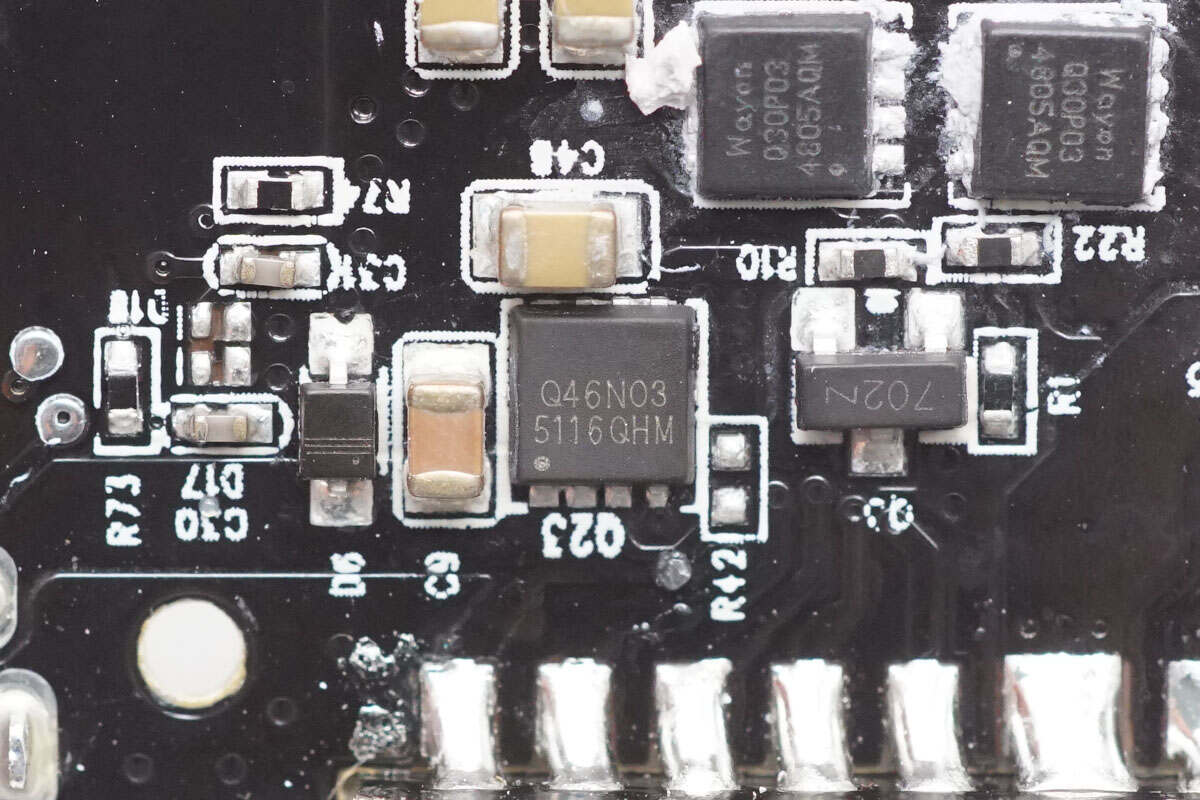

同步升降压开关管来自维安，型号WMQ46N03T1，NMOS，耐压30V，导阻8.5mΩ，采用PDFN3030封装。

另外两颗维安WMQ46N03T1升降压开关管特写。

搭配的4R7升降压电感特写。

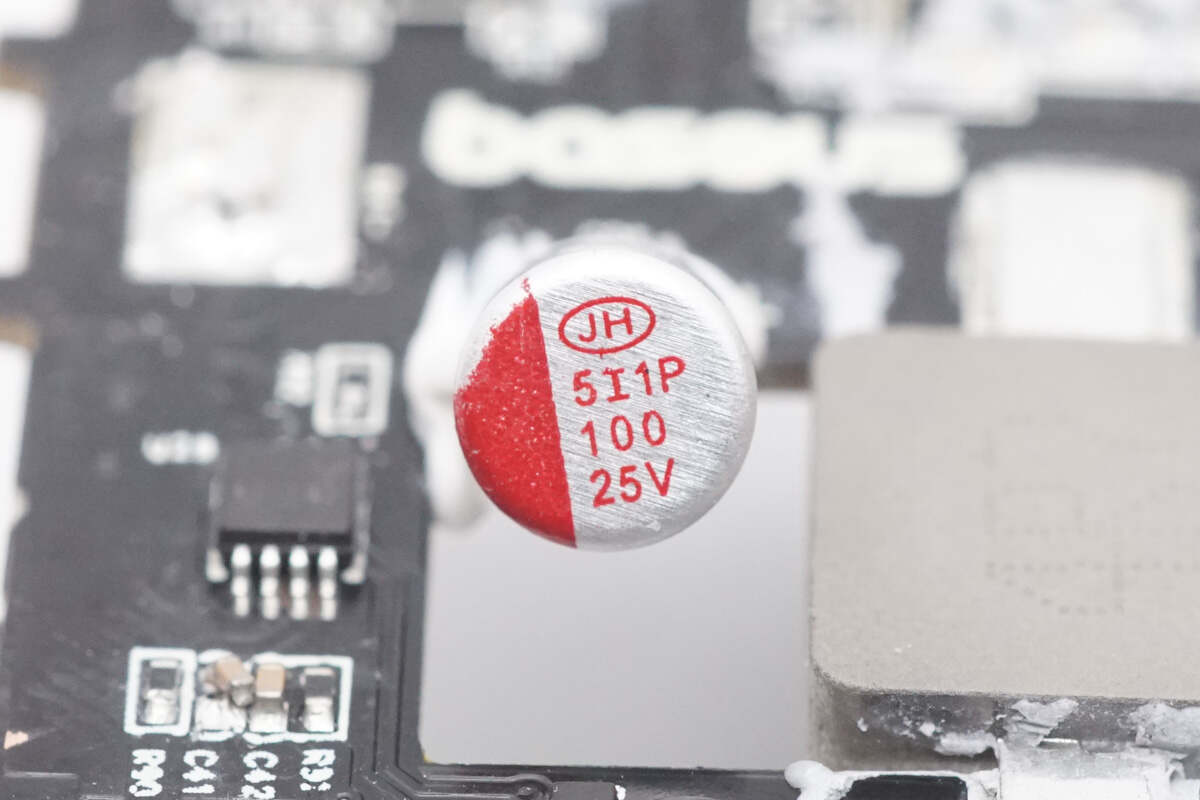

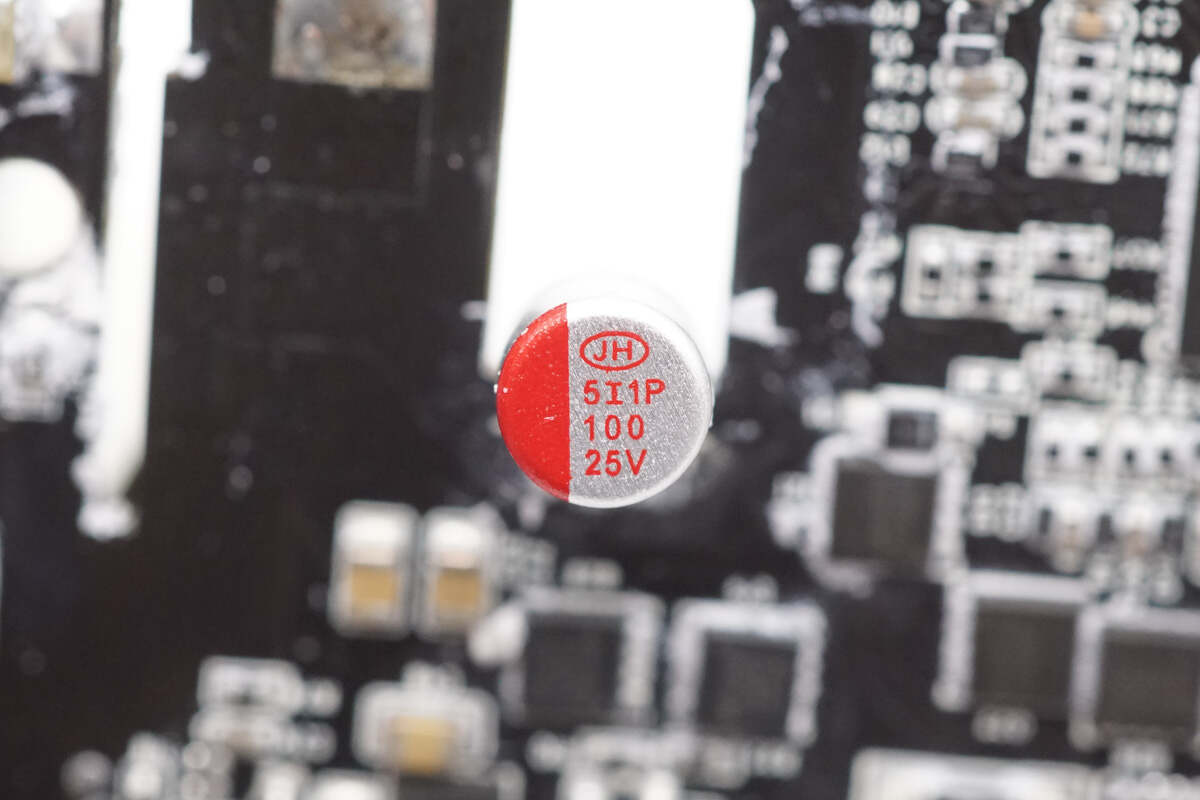

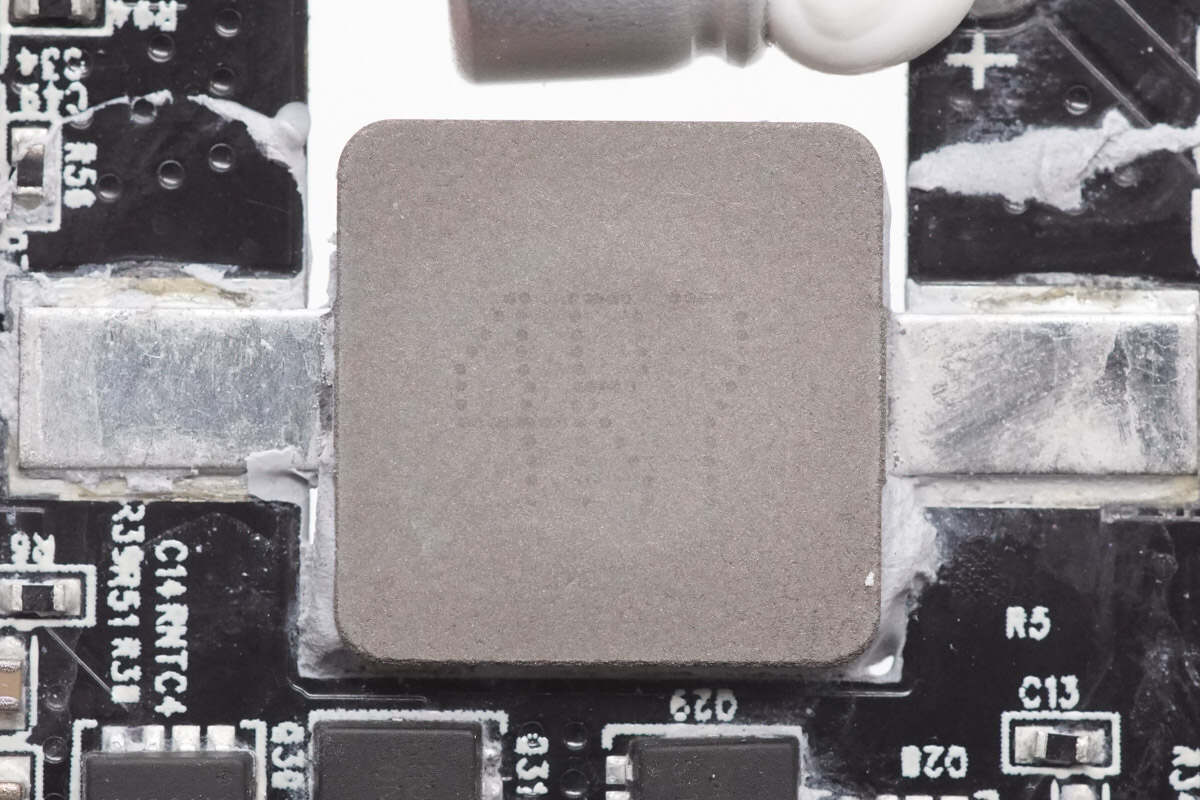

滤波固态电容来自南通江海，规格为25V100μF。

另一颗滤波电容也是来自江海，规格也是25V100μF。

USB-C线VBUS开关管也是采用维安WMQ46N03T1。

USB-C口的VBUS开关管也是采用维安WMQ46N03T1。

另外三颗VBUS开关管料号相同，也是维安WMQ46N03T1。

USB-A口VBUS开关管也是采用维安WMQ46N03T1。

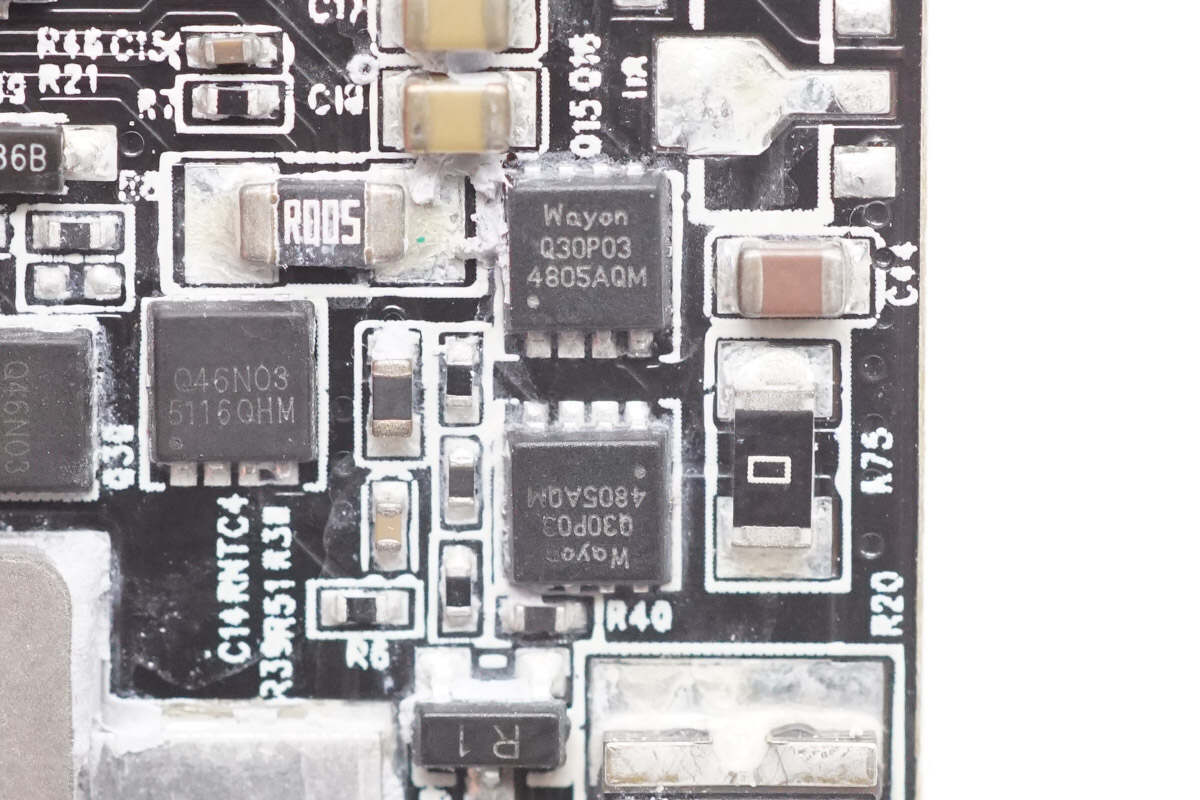

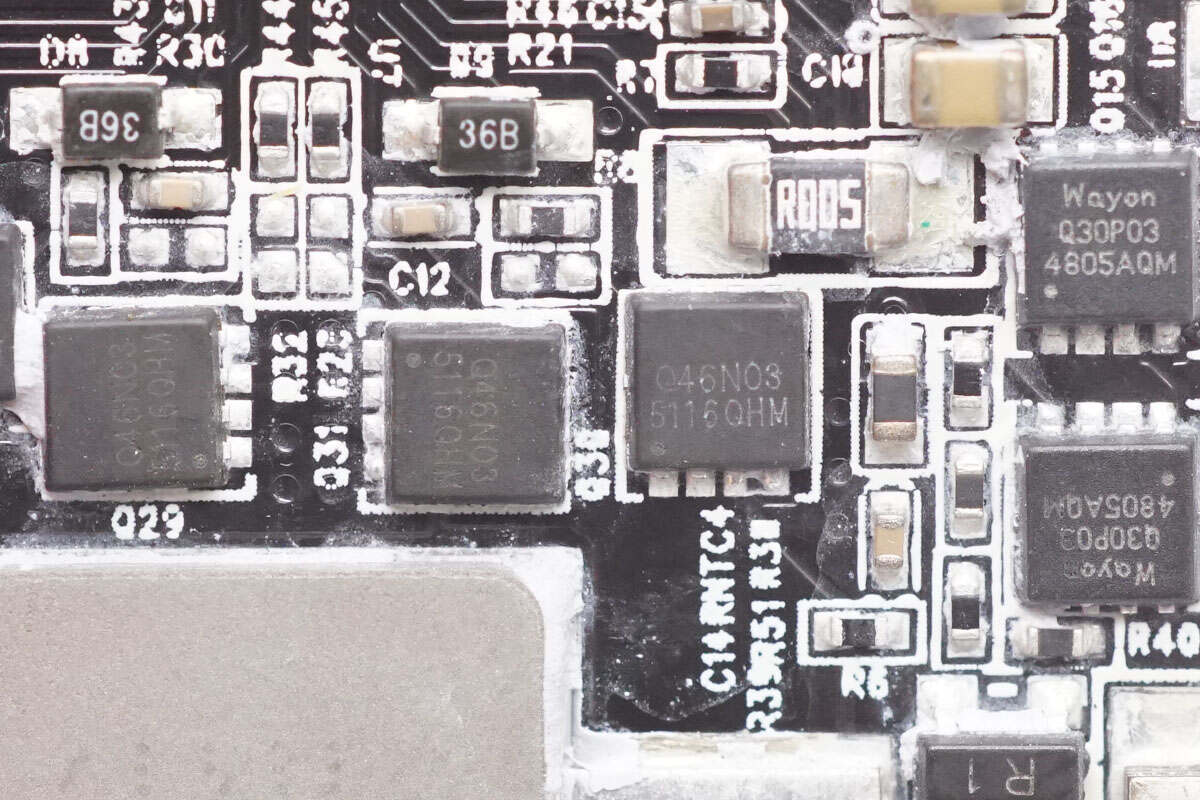

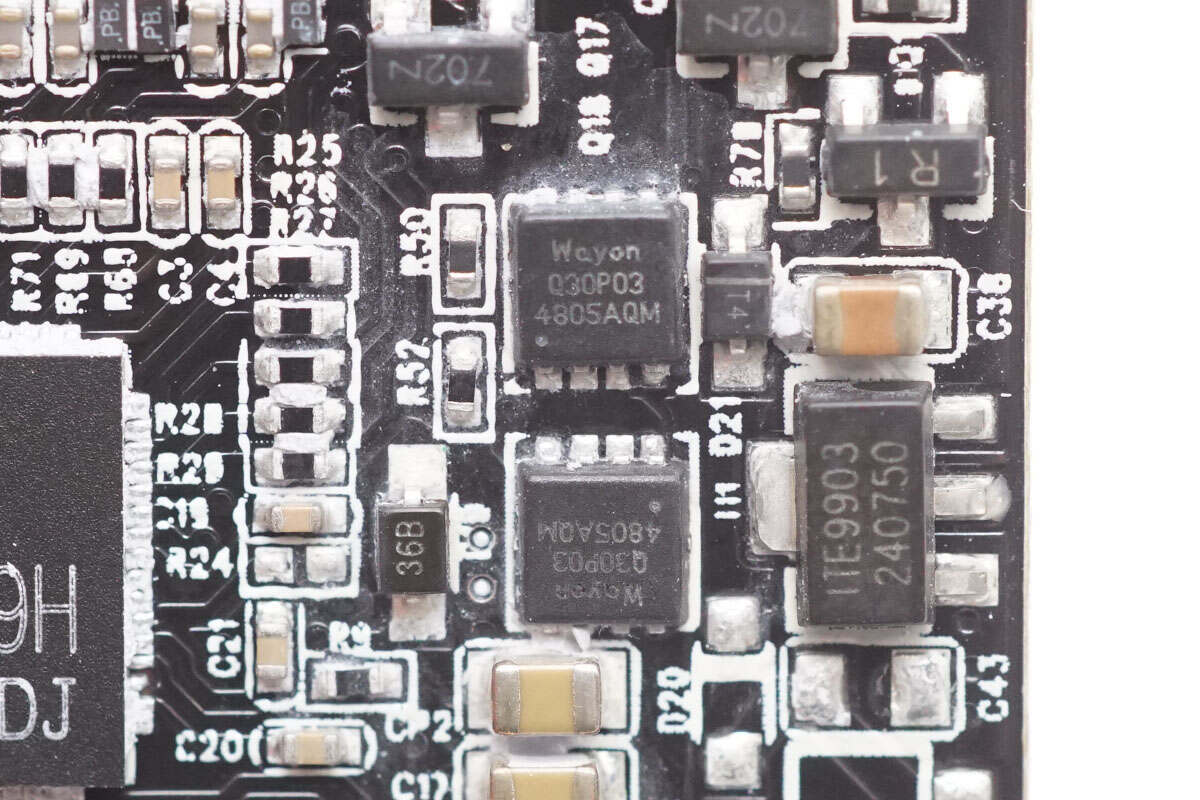

另外两颗维安MOS管型号WMQ30P03T1，PMOS管，耐压-30V，导阻16mΩ，采用PDFN3030-8L封装。

另外一组维安WMQ30P03T1 MOS管特写。

第三组维安WMQ30P03T1 MOS管特写。

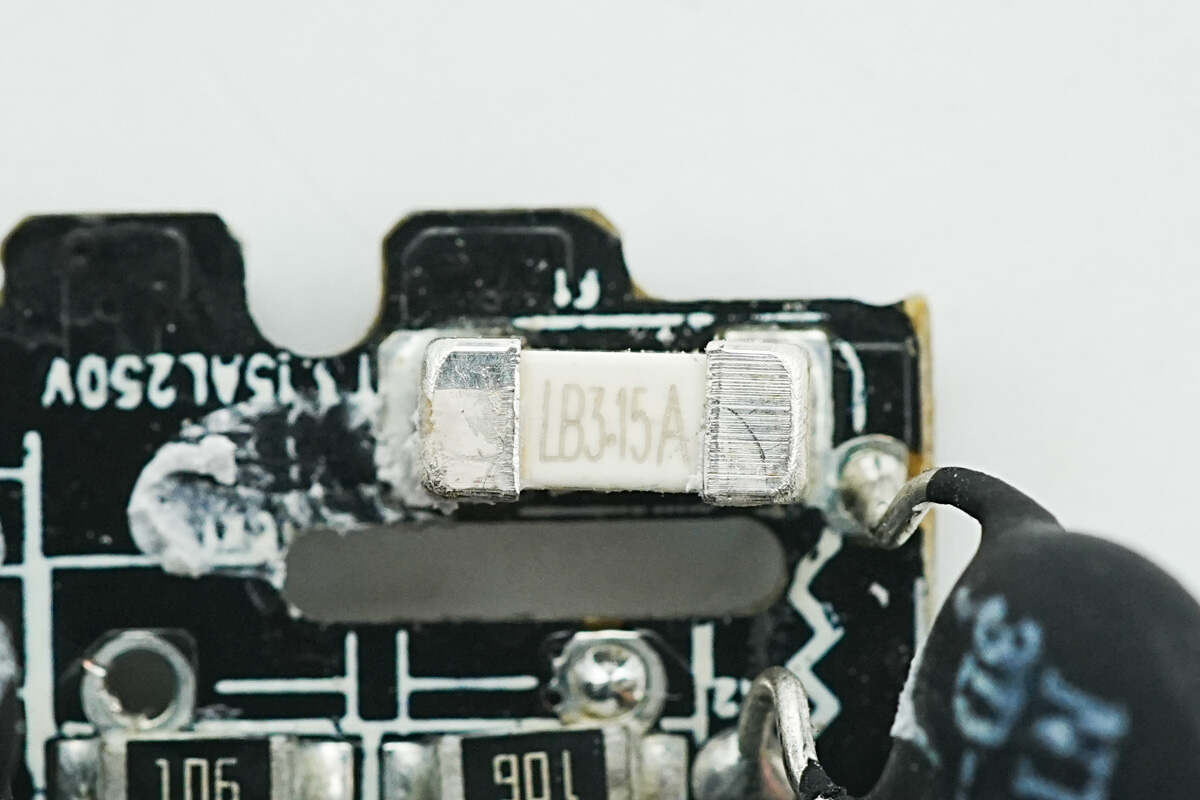

贴片保险丝来自蓝宝，额定电流3.15A。

NTC热敏电阻用于抑制上电浪涌电流。

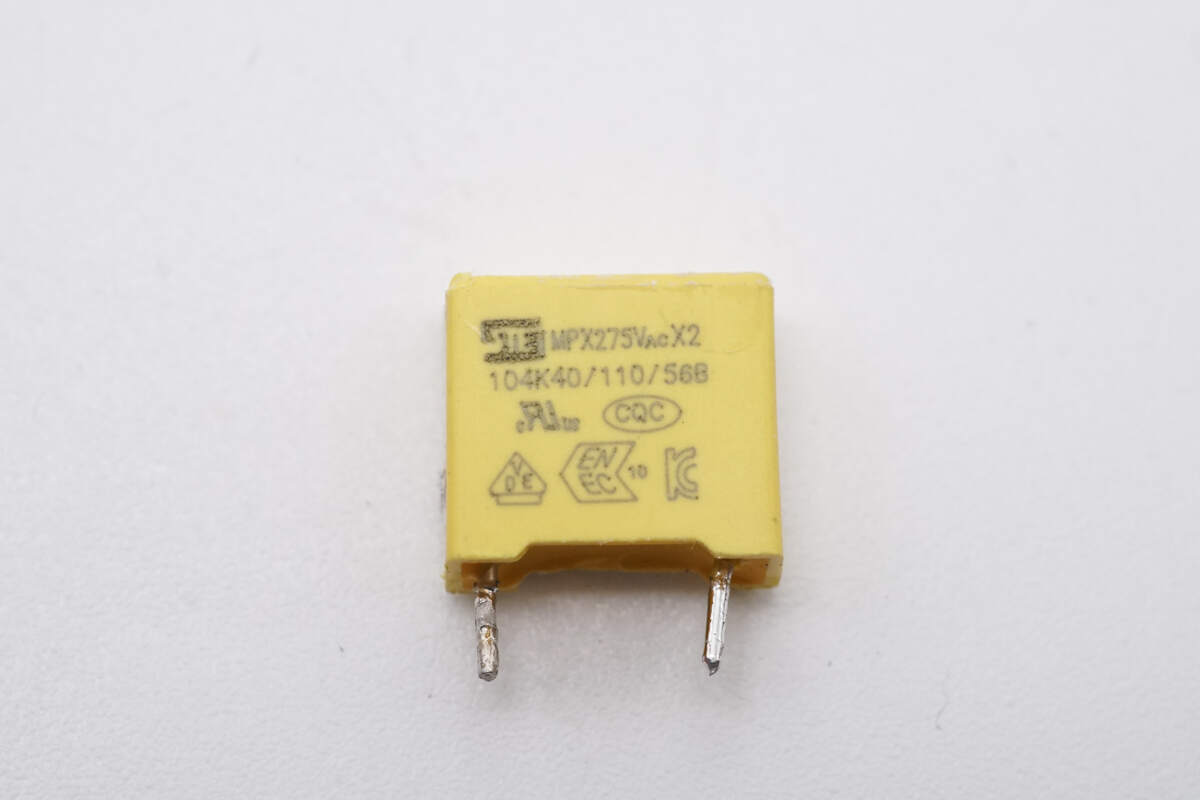

安规X2电容来自松田电子，容量0.1μF。

共模电感双线绕制，用于滤除EMI干扰。

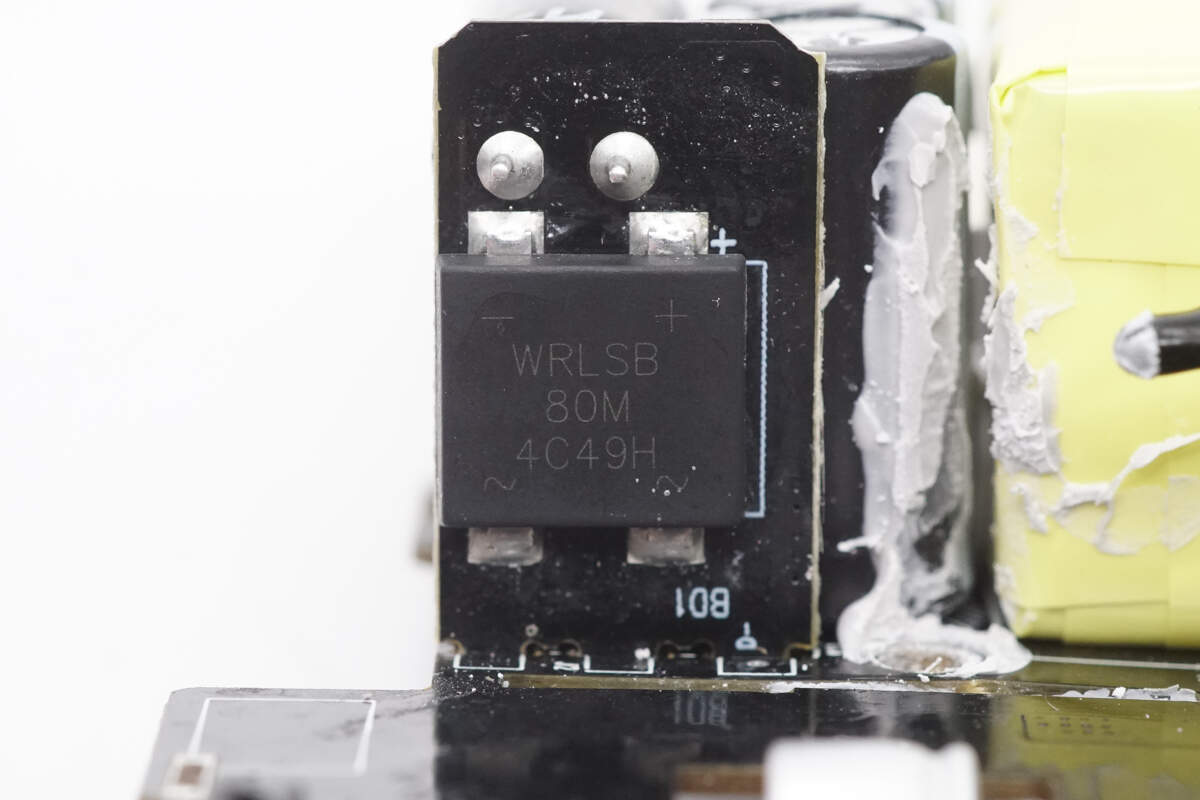

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

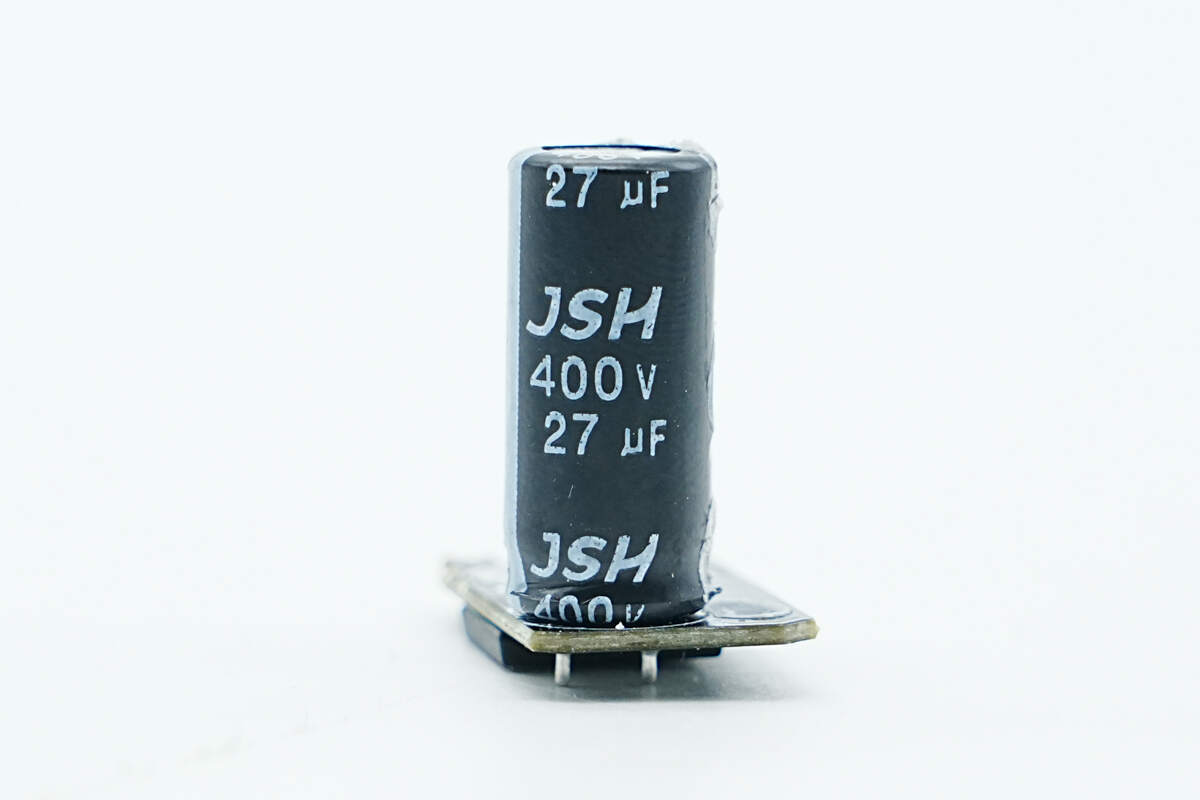

小板另一面的高压滤波电解电容来自万京源，规格为400V27μF。

工字滤波电感外套热缩管绝缘保护。

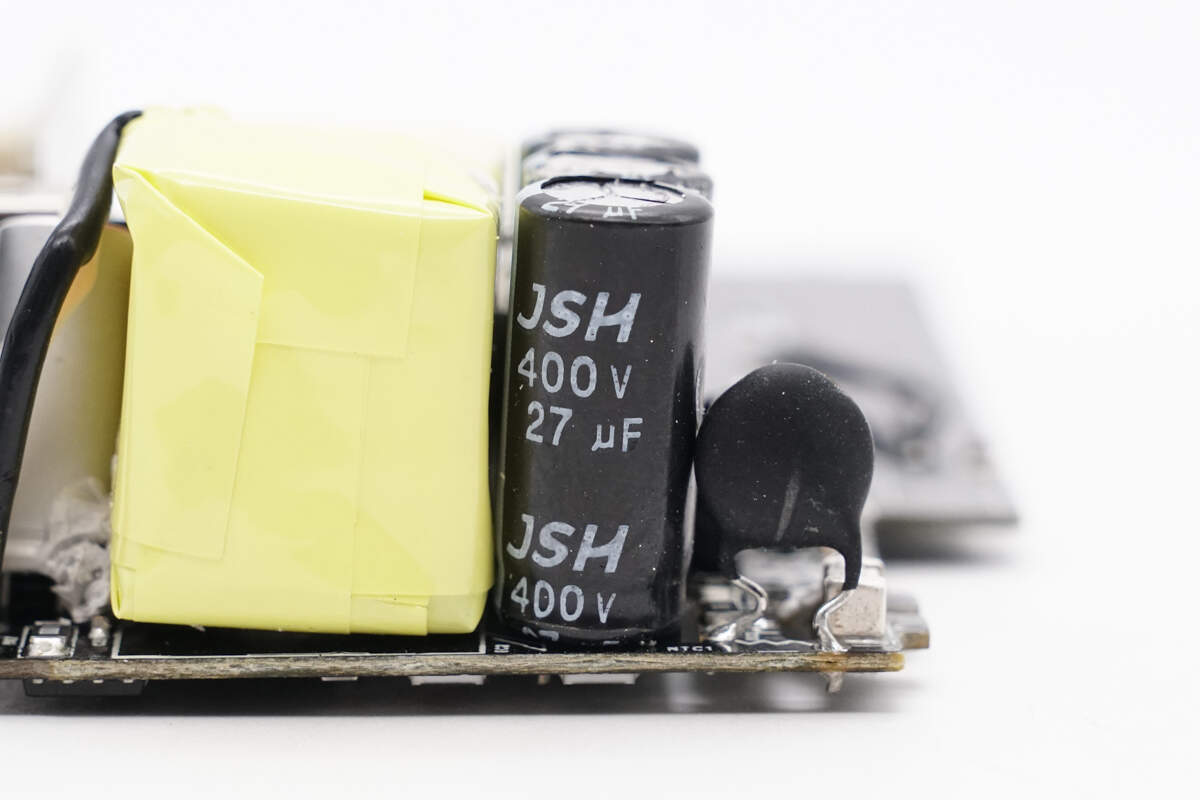

另外主板上三颗高压滤波电解电容也是来自万京源，规格也都是400V27μF。

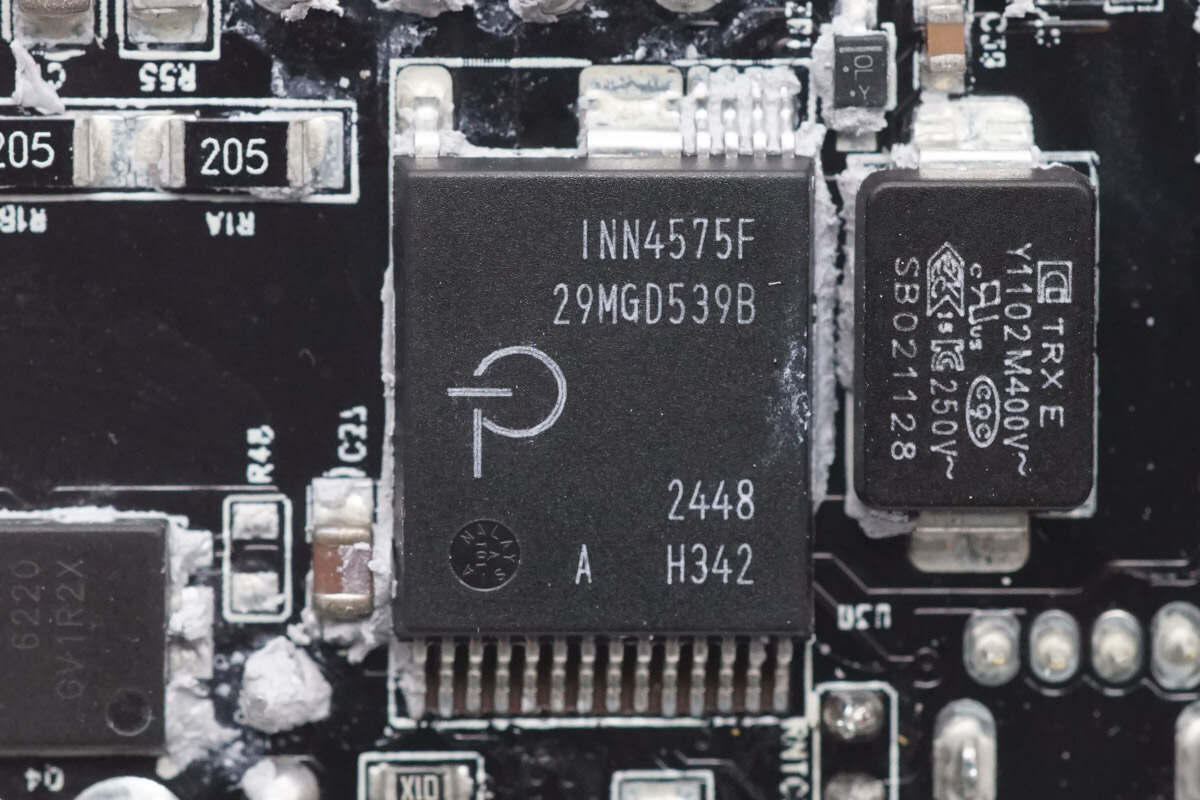

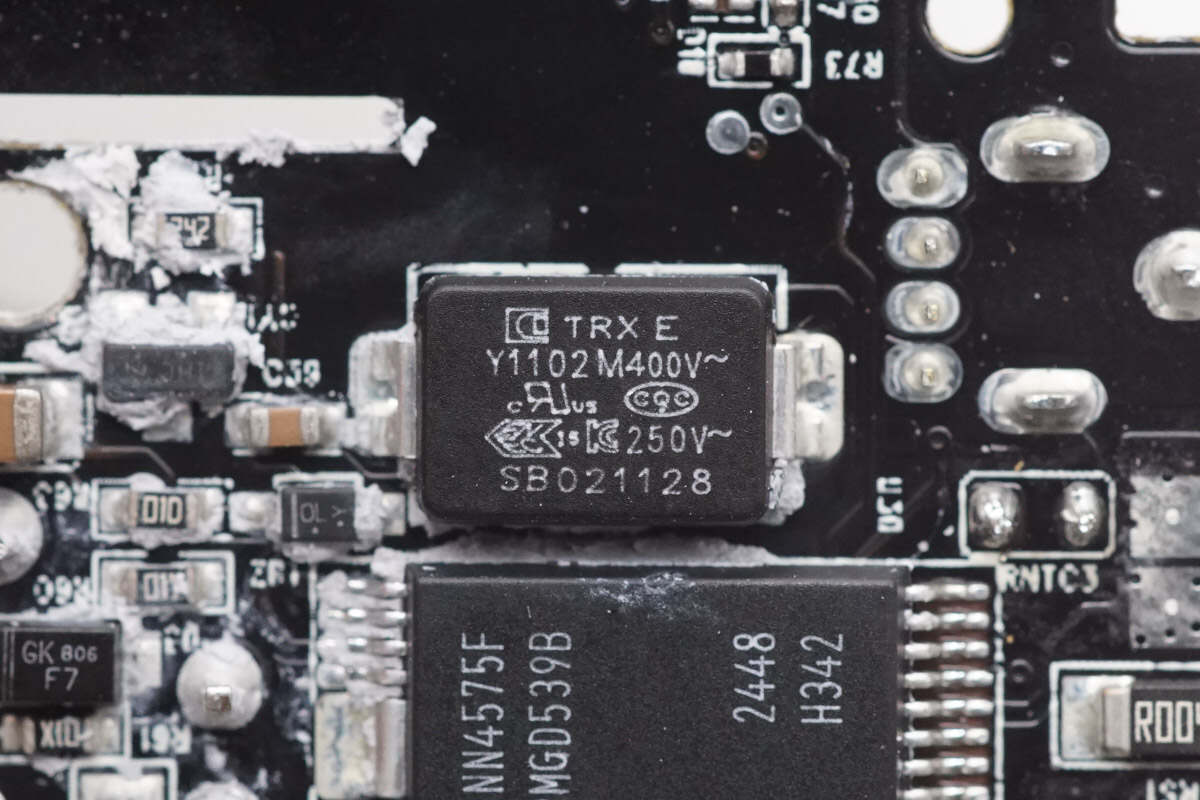

开关电源主控芯片采用PI INN4575F，为InnoSwitch4-Pro系列电源芯片，芯片以准谐振模式运行，内部集成PWM控制器，氮化镓开关管，同步整流控制器，集成度非常高。芯片具有I2C接口，可实现精确的恒压，恒流和恒功率控制，支持动态调节输出电压和输出电流。

变压器特写。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

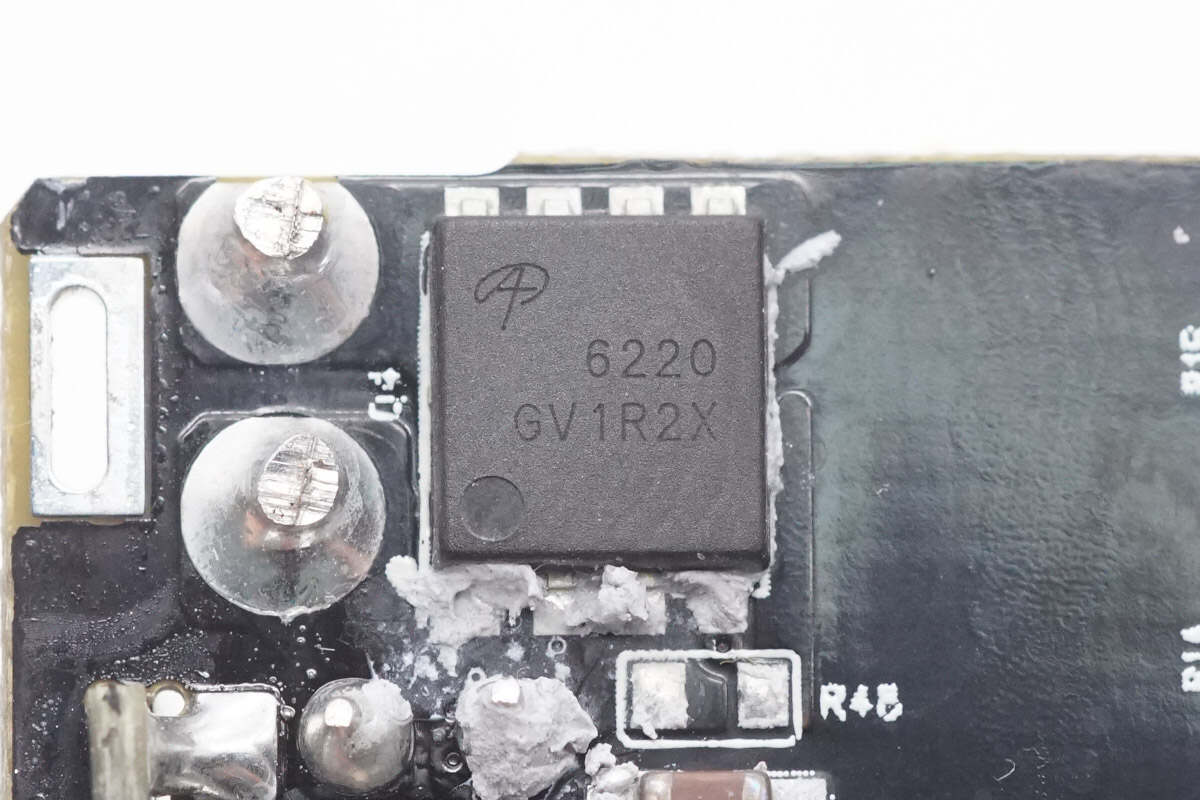

同步整流管来自AOS万国半导体，型号为AON6220，NMOS，耐压100V，导阻5.1mΩ，采用DFN5*6封装。

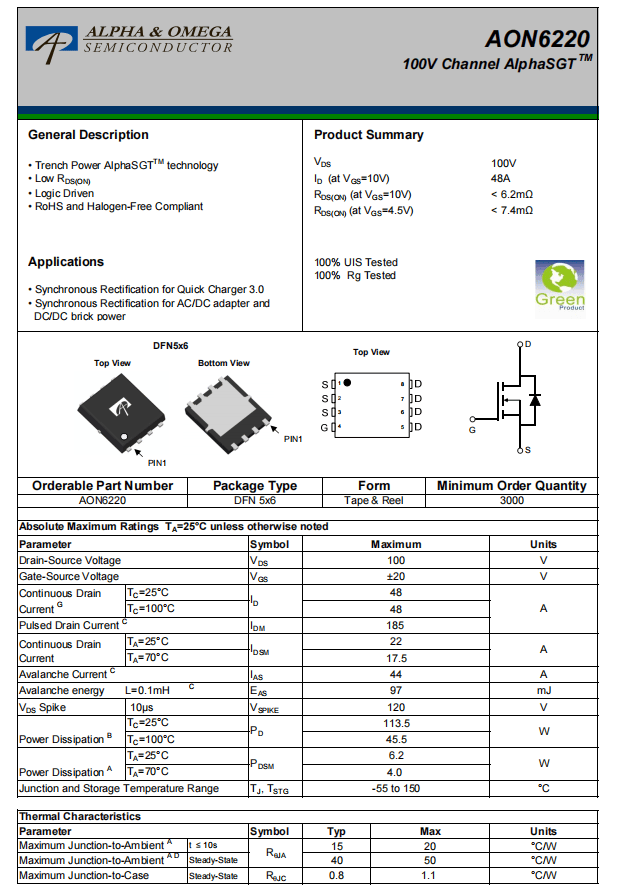

万国半导体AON6220资料信息。

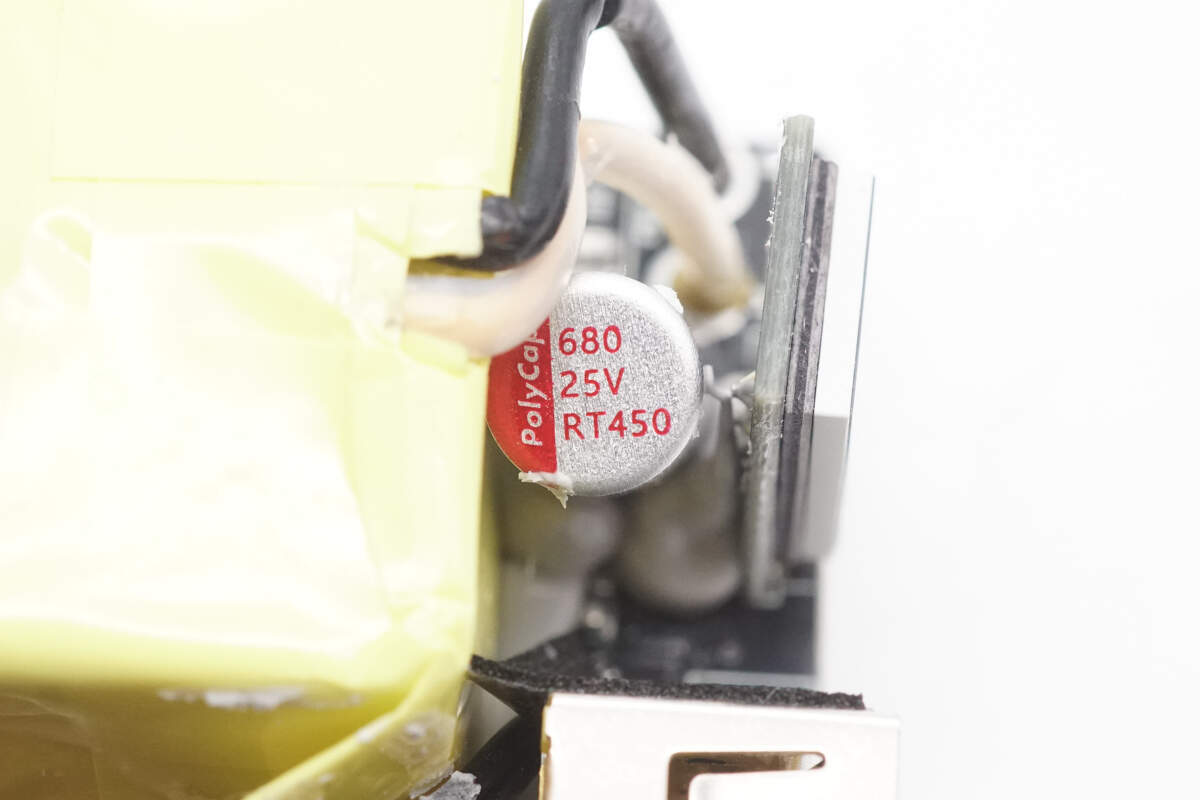

输出滤波固态电容来自PolyCap柏瑞凯，规格为25V680μF。

全部拆解完毕，来张全家福。

充电头网拆解总结

最后附上倍思67W超能充数显移动电源的核心器件清单，方便大家查阅。

倍思67W超能充数显移动电源拥有星云紫、星际黑、星海蓝三种配色可选，在拥有10000mAh容量保证日常外出续航的同时，做得很是小巧精美，自带25cm长USB-C线还能当提绳使用。此外接口支持QC3.0、FCP、SCP、AFC、PD3.0、PPS等快充协议，可以很好兼容苹果、小米、三星、华为等大品牌的设备。

充电头网通过拆解了解到，这款移动电源采用了英集芯IP5389H SOC方案，芯片功能十分丰富，为倍思这款移动电源在接口配置、性能以及数显功能方面的设计通过强力支持，高集成度也能简化电路降低设计难度。

充电器电路采用了PI INN4575F主控搭配万国半导体AON6220同步整流管的电源方案，采用万京源和柏瑞凯品牌电容进行滤波。此外内部模块结构设计得十分牢固，散热和绝缘措施做得也很到位。
