EH5404-2768-AF8E电子切换开关芯片
一． 功能说明
工作电压范围：DC2.0-5.0V。轻触按键输入，三路LED高电平输出。

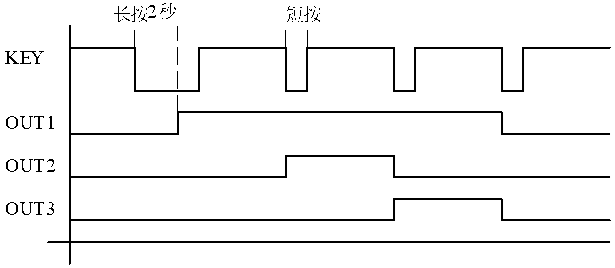

上电不工作，长按按键2秒开机OUT1输出高电平，短按一下按键OUT1、OUT2输出高电平，再短按一下按键OUT1、OUT3输出高电平，再短按一下按键关机，所有OUT输出低电平。任何模式长按2秒关机，无记忆，开机从OUT1输出开始。
二． 电气参数（VDD=5.0V TA=25℃）
工作电压：2.4V-5V;
工作电流：2uA；
静态电流：2uA
驱动电流低电平输出：20mA；
驱动电流高电平输出：14mA；
工作温度：-10°-+60°；
储存温度：-25°-+100°；

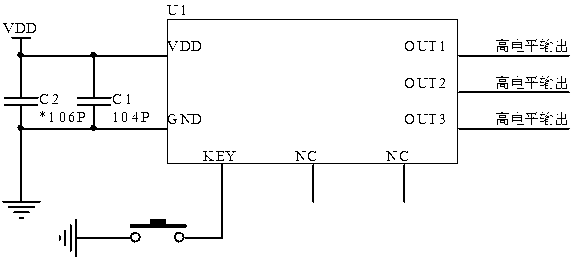

三． 电路图参考
按键切换开关芯片
电子切换开关芯片

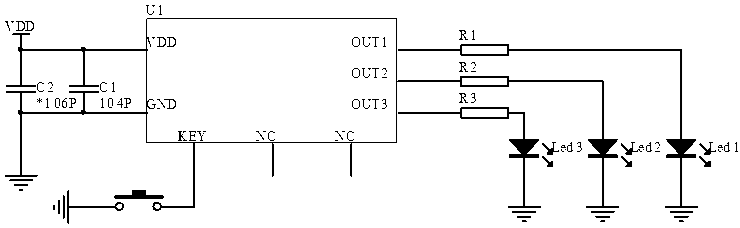

推LED应用图
多路开关芯片

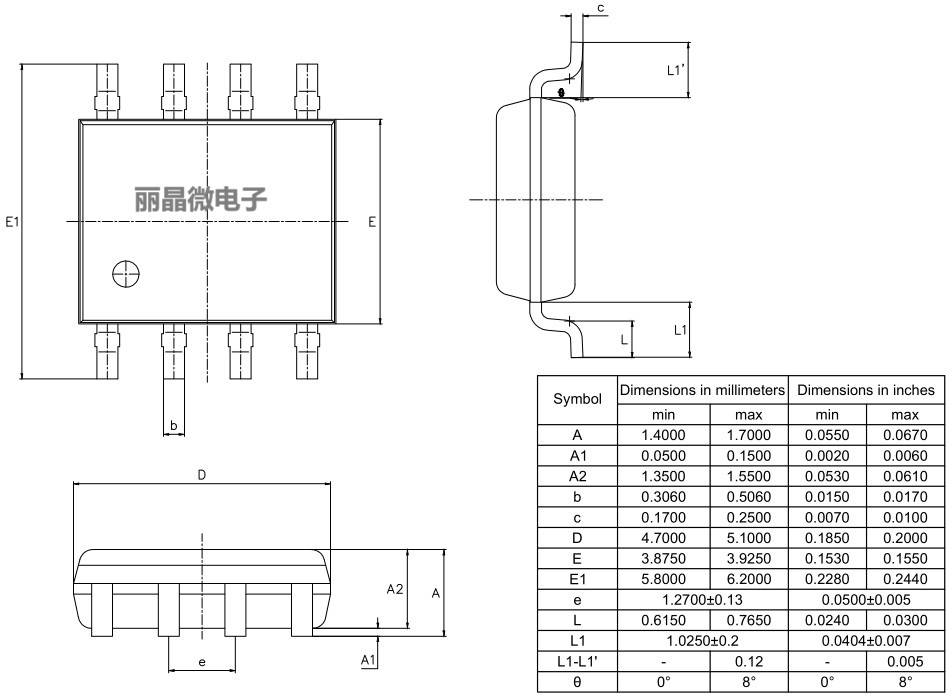

四． 封装尺寸图（SOP-8）
多路开关芯片SOP-8
五． 版本说明
版本：EH5404-2768-AF8E
日期：2025/4/19
描述：V01初版
按键切换开关芯片
