电源完整性（Power Integrity，PI）测试是电子设计过程中至关重要的一环，尤其是在高速数字电路和高频射频（RF）系统中。电源完整性直接影响电路的性能和可靠性，因此在产品开发阶段必须进行充分的测试。普源DHO4000示波器以其高达300MHz的带宽和并行四通道的能力，非常适合用于电源完整性测试。本文将探讨基于DHO4000示波器的电源完整性测试方案设计，包括测试目的、所需设备、测试方法及数据分析。

测试目的

电源完整性测试的主要目的是：

1. 识别电源噪声和纹波：分析电源中的低频噪声和高频纹波，以确定其对信号完整性的影响。

2. 评估电源稳压性：通过瞬态电流测试，检测电源在不同负载下的响应能力和稳压性能。

3. 验证电源管理IC（PMIC）性能：确保电源管理IC在不同工作条件下能够稳定供电，满足负载需求。

所需设备

在进行电源完整性测试时，需要以下设备：

1. 普源DHO3000示波器：作为主要测试工具，具有高清晰度显示，支持多种触发和测量功能。

2. 高带宽探头：如16GHz或25GHz的探头，保证在测试高频信号时，信号衰减最小化，避免测试结果失真。

3. 电源分析仪：用于更精确地测量电源的输出电压和电流特性。

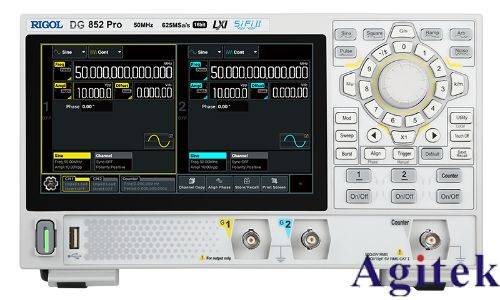

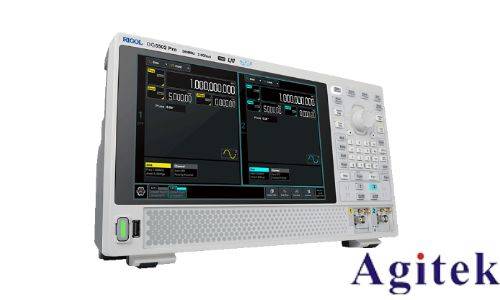

4. 信号发生器：用于提供激励信号，测试电源对负载变化的响应。

5. 负载模块：可调节的电子负载，用于模拟实际工作负载。

测试方法

1. 噪声与纹波测试

步骤：

1. 连接探头：将高带宽探头连接到电源输出端，确保探头接地良好，以最大限度地减少接地回路引入的噪声。

2. 设置示波器：

带宽限制设置为20MHz（如果测试低频噪声）。

垂直灵敏度（V/div）设置为适合电源电压的范围。

时间基准（s/div）设置为能够清楚展示纹波的时间尺度。

3. 观察波形：通过示波器观察输出波形，分析电源的噪声和纹波幅度。

4. 捕捉瞬态事件：利用示波器的触发功能（如边缘触发或脉冲触发）捕捉电源中的瞬态事件。

2. 瞬态响应测试

步骤：

1. 配置负载模块：设置一个可调节的负载模块，通过DHO3000示波器观察电源在不同负载下的瞬态响应。

2. 产生负载跳变：通过信号发生器发送突发负载信号，快速改变负载的大小。

3. 记录测试数据：使用示波器的自动测量功能记录电压瞬态响应，包括上升时间、下降时间和过冲/下冲幅度。

4. 分析结果：对比电源在负载跳变前后的稳定性，并确认电源在毫秒级时间内恢复的能力。

3. 稳压测试

步骤：

1. 连接电源分析仪：将电源分析仪与DHO3000示波器配合使用，记录电源在不同工作状态下的能效表现。

2. 施加不同负载条件：逐步增加和减少负载，记录电源输出电压的变化。

3. 分析电源性能：使用示波器分析波形，确保电源在极限条件下仍能提供稳定的输出电压。

数据分析

在完成电源完整性测试后，通过以下几种方式对数据进行分析：

1. 波形比较：对比噪声波形，查看是否符合设计要求，判断电源是否存在过大的纹波。

2. 统计瞬态数据：总结瞬态响应的上升时间、下降时间、过冲和下冲，并与行业标准进行比较。

3. 报告生成：将测试结果整理成文档，形成电源完整性测试报告，包含波形图、分析结果及建议。

普源DHO4000示波器凭借其强大的功能和灵活的应用，成为电源完整性测试的理想工具。通过合理的测试方案设计，可以在产品开发阶段提前识别和解决潜在的电源问题，从而提高产品的可靠性和性能。电源完整性测试不仅有助于开发出高效稳定的电子产品，也为后续的量产与应用提供了坚实的基础。因此，掌握DHO4000的使用技巧和电源测试方法，能够显著提升工程师的设计能力和调试效率。
