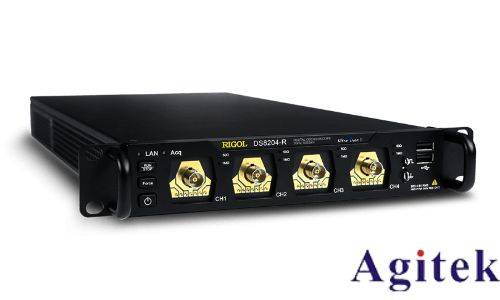

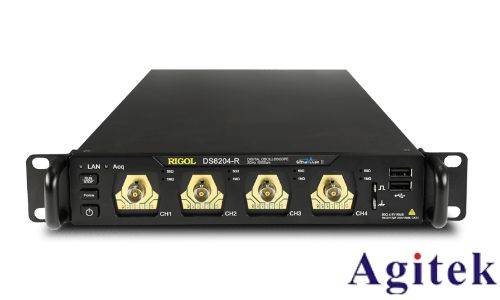

在电子测量领域，示波器的触发功能至关重要。普源DS8204-R作为高性能示波器，其灵活的触发设置能帮助用户精准捕获目标信号，本文将详细介绍其触发功能配置方法，助力高效信号分析。

一、触发功能基础设置：快速定位信号

1. 触发类型选择

在示波器界面进入“触发”菜单，根据信号特征选择触发模式：

边缘触发：适用于周期性信号，可设置上升沿/下降沿触发；

脉宽触发：针对特定脉冲宽度信号，设置最小/最大脉宽范围；

斜率触发：捕捉信号上升或下降速率满足条件的事件；

逻辑触发：用于多通道数字信号组合触发。

2. 关键参数配置

触发电平：定义触发点电压阈值，需根据信号幅度调整；

触发极性：选择正脉宽（高电平持续时长）或负脉宽（低电平时长）；

触发耦合：可选DC（直流耦合）或AC（交流耦合），去除干扰；

触发延迟：设置触发后采集波形的起始时间，便于定位关键信号段。

二、高级触发功能：精准锁定复杂信号

DS8204-R支持多种高级触发模式，应对复杂场景：

1. 序列触发：按预设顺序捕获多个触发事件，分析多信号时序关系；

2. 视频触发：同步HDMI、PAL等视频信号，解码帧/场信息；

3. 码型触发：自定义数字码型（如I²C、SPI协议）触发，快速定位通信问题。

设置技巧：

使用“触发释抑”功能避免重复触发；

开启“触发灵敏度”调节，提升弱信号捕获能力。

三、实战应用：典型场景设置示例

1. 测量脉冲信号占空比

选择“脉宽触发”，设定脉宽范围覆盖目标信号；

调整触发电平至信号中间值，确保稳定触发。

2. 捕获窄脉冲干扰

启用“斜率触发”，设置极短上升/下降时间阈值；

结合“单次触发”模式，避免连续触发错过异常信号。

四、故障排除与优化

若触发异常，可尝试：

检查探头连接与衰减系数是否正确；

调整触发耦合为“高频抑制”去除噪声干扰；

使用示波器“触发波形预览”功能验证参数有效性。

普源DS8204-R的触发系统为用户提供了从基础到高级的灵活配置选项。通过合理设置触发类型、参数及耦合方式，可精准捕获各类信号，结合丰富的分析功能，助力工程师快速定位故障、优化设计。掌握触发设置技巧，将显著提升示波器使用效率与测量准确性。
