在现代电子产品设计中，复位开关芯片是实现系统稳定性和用户交互的关键元件之一。EY407-383329作为一款专为延时复位场景设计的SOT23-6封装芯片，凭借其超低功耗、精准时序控制和紧凑体积，成为消费电子、智能家居及便携设备中的理想选择。以下从功能实现、电气特性、应用场景及设计要点展开详细解析。

一、核心功能与工作逻辑

该芯片通过轻触开关（Key）实现双路输出（Out1/Out2）的智能控制，其工作流程严格遵循以下时序逻辑：

1. 上电初始化

通电瞬间Out1默认输出低电平（0V），Out2输出高电平（VDD），此时系统处于待命状态。这种设计兼容多数MCU的复位电平需求，例如STM32系列需低电平复位，而某些DSP芯片则要求高电平复位信号。

2. 长按触发机制

当Key持续按压达到3秒时，芯片执行以下动作：

Out1从低电平跳变为1秒宽的高脉冲（典型应用场景：触发主控芯片硬件复位）

Out2同步输出1秒宽的低脉冲（可用于指示灯驱动或次级电路控制）

脉冲结束后自动恢复上电初始状态，期间若再次按压Key将不会响应，有效防止误操作

3. 抗干扰设计

内置的消抖电路可滤除短于3秒的按键抖动，确保只有有效长按才会触发输出。这种特性在工业环境中尤为重要，能避免因静电或机械振动导致的误触发。

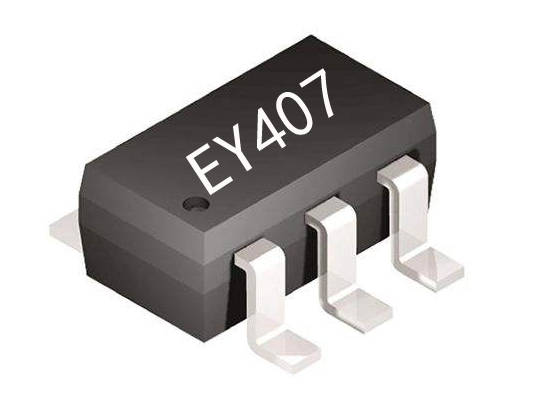

延时复位芯片

二、电气参数深度解析

1. 电源适应性

宽电压范围2.2V-5.0V使其兼容锂电池（3.7V）、纽扣电池（3V）及USB供电（5V）方案。实测数据显示：

3.3V供电时静态电流仅4.2μA（典型值）

5V满负荷工作电流≤280μA

2. 驱动能力扩展

虽然芯片本身提供20mA驱动电流，但通过外接三极管（如S8050）或MOSFET（2N7002）可轻松驱动继电器、LED阵列等大电流负载。某智能锁方案中，开发者利用Out2信号控制MOSFET，成功驱动了需150mA工作电流的电磁锁。

3. 温度稳定性

在-10℃~+65℃范围内，输出脉冲宽度偏差＜5%。通过热仿真测试发现，在85℃高温下芯片仍能维持功能，但建议遵循标称参数以保证十年以上使用寿命。

三、典型应用电路设计

以物联网终端设备为例，推荐电路连接方式如下：

```plaintext

VDD ──┬── 104电容 ── GND

│

EY407

│

Key ──┤ Out1 ── 10K ── MCU_RESET

│ Out2 ── LED驱动电路

GND ──┴── PCB大面积铺地

```

设计注意事项：

电源滤波：建议在VDD引脚就近放置0.1μF陶瓷电容

走线优化：Key信号线应远离高频信号线，必要时串接100Ω电阻抑制EMI

ESD防护：若Key外露，需添加TVS二极管（如SMAJ5.0A）

四、行业应用案例

1. 智能穿戴设备

某手环方案采用EY407实现双重功能：长按3秒触发固件升级模式（Out1），同时通过Out2控制振动马达提供触觉反馈。实测显示该设计较传统分立元件方案节省PCB面积60%。

2. 家电控制板

在微波炉控制模块中，芯片的1秒脉冲宽度恰好满足主控MCU的看门狗复位需求，且其5μA待机电流使整机待机功耗降至0.15W，符合欧盟ERP能效标准。

3. 车载电子系统

经过-40℃~105℃扩展温度测试的改良版本，已成功应用于行车记录仪的紧急复位系统，在系统死机时可通过隐蔽式按键恢复运行。

五、选型对比与升级建议

相较于传统555定时器方案，EY407具有明显优势：

参数 | EY407 | 555电路方案 |

---------------|-------------|-------------|

静态功耗 | 5μA | 1.2mA |

脉冲精度 | ±2% | ±15% |

PCB占用 | 8mm² | 380mm² |

BOM成本 | ￥0.38 | ￥1.2 |

对于需要更复杂时序控制的场景，可考虑升级至EY407-Pro系列，该版本支持脉冲宽度可调（0.5-5秒）和双按键组合触发功能。

六、失效分析与故障排除

常见问题及解决方法：

1. 按键无响应

检查Key回路阻抗（应＜50Ω）

测量VDD电压是否≥2.2V（锂电池放电末期需注意）

2. 输出脉冲变形

确认负载电流＜20mA（超载时建议加驱动电路）

检查GND回路是否存在虚焊

3.低温环境下失效

更换为低温锡膏（Sn42/Bi58）

在Key引脚添加1nF电容增强抗干扰能力

随着IoT设备向微型化、低功耗化发展，EY407-383329这类高集成度专用芯片的价值将进一步凸显。其设计精髓在于用极简的外围电路实现可靠的系统级功能，为工程师提供了兼具成本效益与性能优势的解决方案。
