横河DLM4038示波器带宽为 350MHz，采样率高达 2.5GSa/s
创始人
2025-10-20 19:07:07
0次

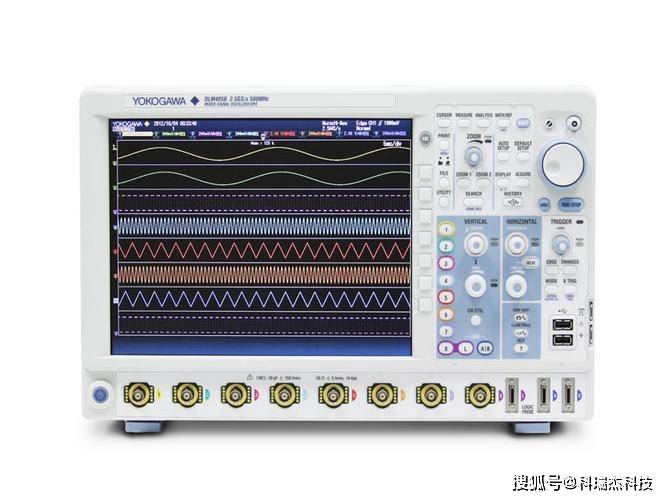

DLM4038 是横河（Yokogawa）公司生产的一款混合信号示波器，适用于嵌入式系统、电力电子、机电一体化和汽车等领域的测试和调试应用。以下是其详细介绍：
通道配置：拥有 8 个模拟输入通道，第 8 个输入通道具有 Flex MSO 功能，可通过按钮切换为 8 位逻辑分析仪。还可选择添加 16 个额外的逻辑分析仪输入，实现 24 位逻辑分析。
带宽与采样率：带宽为 350MHz，采样率高达 2.5GSa/s。能够准确捕捉和显示高速信号的细节，满足多种信号测试需求。
垂直分辨率和电压范围：垂直分辨率为 12 位，垂直刻度范围为 2mV/div 至 10V/div，最大输入电压为 150Vrms，可精确测量不同幅度的信号。
时间基准：时间基准范围为 1ns/div 至 500s/div，步进为 1-2-5，时间基准精度为 ±0.002%，能够满足不同时长信号的测量需求。
捕获率：捕获率高达 50,000wfms/s，可快速捕捉到偶发的异常信号，提高测试效率。
测量和分析功能：具备电源分析、串行总线分析功能，支持数字滤波、用户自定义运算等，还拥有波形查找和双窗口缩放等强大功能，可对信号进行全面的分析和处理。
显示与操作：采用 12.1 英寸 TFT 彩色液晶显示屏，分辨率为 1024×768（XGA），显示清晰。紧凑型卧式机身、符合人体工学以及友好的用户界面，使操作更加便捷。

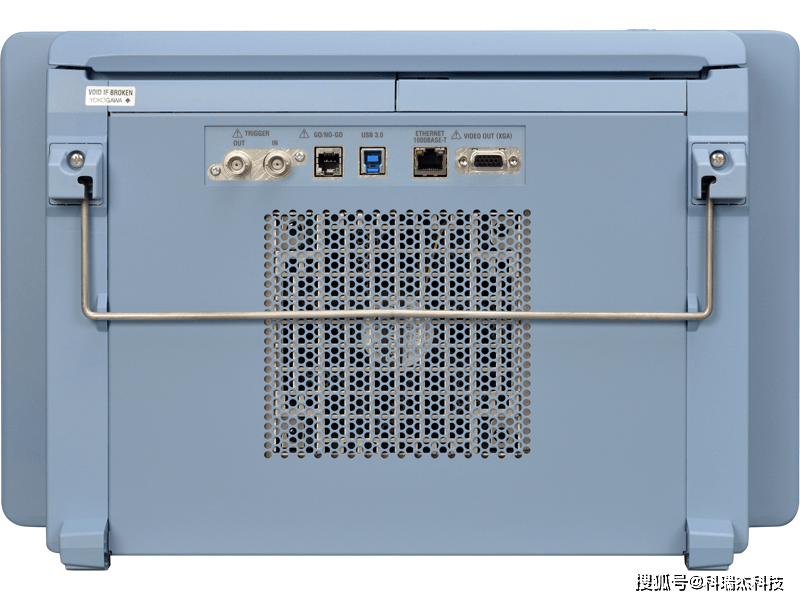

通信接口：配备 RJ-45 连接器，支持以太网（1000Base-T/100Base-TX/10Base-T）通信，支持 FTP、HTTP、VXI-11 等服务器服务，以及 FTP、SNTP、SNIP、LPR、DHCP、DNS 等客户端服务，方便与计算机等设备进行数据传输和远程控制。
