一、工作原理

DL-31电流继电器采用互感器进行电流检测，互感器将大电流转化为小电流，以便于继电器进行检测和控制。继电器内部设有比较器，对检测到的电流与预设值进行比较。当电流超过预设值时，触发相应的动作，即动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器返回，动合触点断开，动断触点闭合。

二、技术特点

整定范围：DL-31电流继电器的整定范围可根据实际需求进行调整，一般整定范围在0.2A至200A之间，具体型号可能有所不同。

动作时间：在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值时，动作时间不大于0.04s。

返回系数：返回系数不小于0.8

触点容量：当电压不大于250V及电流不大于2A时，触点的断开功率在具有电感负荷的直流电路（时间常数不大于5×10^-3s）中为50W，在交流电路中为250VA。

绝缘性能：继电器的电路对外壳（外壳上的非导电金属部分）的绝缘电阻用500V兆欧表测量应不小于300MΩ。

三、结构特点

磁系统：DL-31电流继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上

触点形式：继电器通常具有1个动合触点和1个动断触点

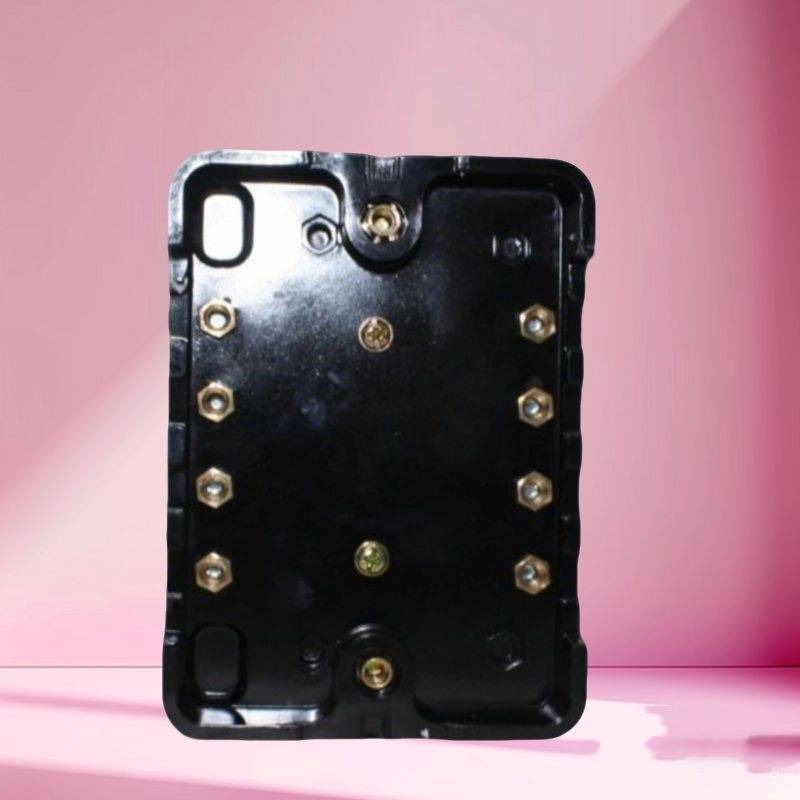

壳体形式：采用嵌入式插拔结构，便于安装和拆卸。

电流继电器 DL-31 整定电流：2.5~10A 安装方式：嵌入式板后接线

电流继电器 DL-31/6 3.8A 板前带座

电流继电器 DL-31/2 动作电流整定值：0.8A 嵌入式板后接线

电流继电器 DL-31/10A A11K 板后接线

电流继电器 DL-32 1.5-6A

电流继电器 DL-33G

电流继电器 DL-33 6A 板前带底座

电流继电器 DL-33/2A

电流继电器 DL-24C

电流继电器 DL-24C/2A 0.5-2A

电流继电器 DL-21C 10A 板前接线

电流继电器 DL-21C/2A 0.5~2A

电流继电器 DL-23 1.5-6A 板前固定接线

电流继电器 DL-23C

电流继电器 DL-11/20

电流继电器 DL-11/50

电流继电器 DL-11Q 1.5~6A 柜内板前接线

电流继电器 DL-11/6

电流继电器 DL-13 额定电流10A 带板前接线附件

过流继电器 DL-13G 4A 2~9.9A可调（2对常开触点）,无辅助电源型

电流继电器 DL-42 2.5~10A

电流继电器 DL-7 10-20A
