在光伏储蓄系统中，光伏稳压器的安装位置直接影响稳压效果与系统安全。很多用户在安装时会纠结：该装在光伏板和逆变器之间，还是逆变器和储能电池之间？其实不同场景（家庭分布式、工商业项目、离网电站）的安装位置有明确标准，需结合电压传输路径、设备布局来定。本文详细说明光伏稳压器的合理安装位置，以及安装时要注意的关键细节。

一、光伏稳压器安装的核心原则：盯紧 “电压波动源头”

光伏系统中电压波动主要来自两个环节：一是光伏板输出端（受光照影响），二是电网 / 负载侧（受并网或用电变化影响）。光伏稳压器的安装位置，核心原则是 “靠近电压波动源头”，这样能最快捕捉电压变化，避免波动传导至后端设备。

简单说，光伏系统的电能传输路径是 “光伏板→汇流箱→逆变器→储能电池 / 负载 / 电网”。若波动主要来自光伏板（如强光 / 弱光导致电压骤升骤降），稳压器应装在 “汇流箱之后、逆变器之前”；若波动主要来自电网或负载（如并网时电网电压不稳、工厂设备启停导致负载波动），则装在 “逆变器之后、储能电池 / 负载之前”。多数场景下，光伏板是主要波动源，因此 “汇流箱→逆变器” 之间是最常见的安装位置。

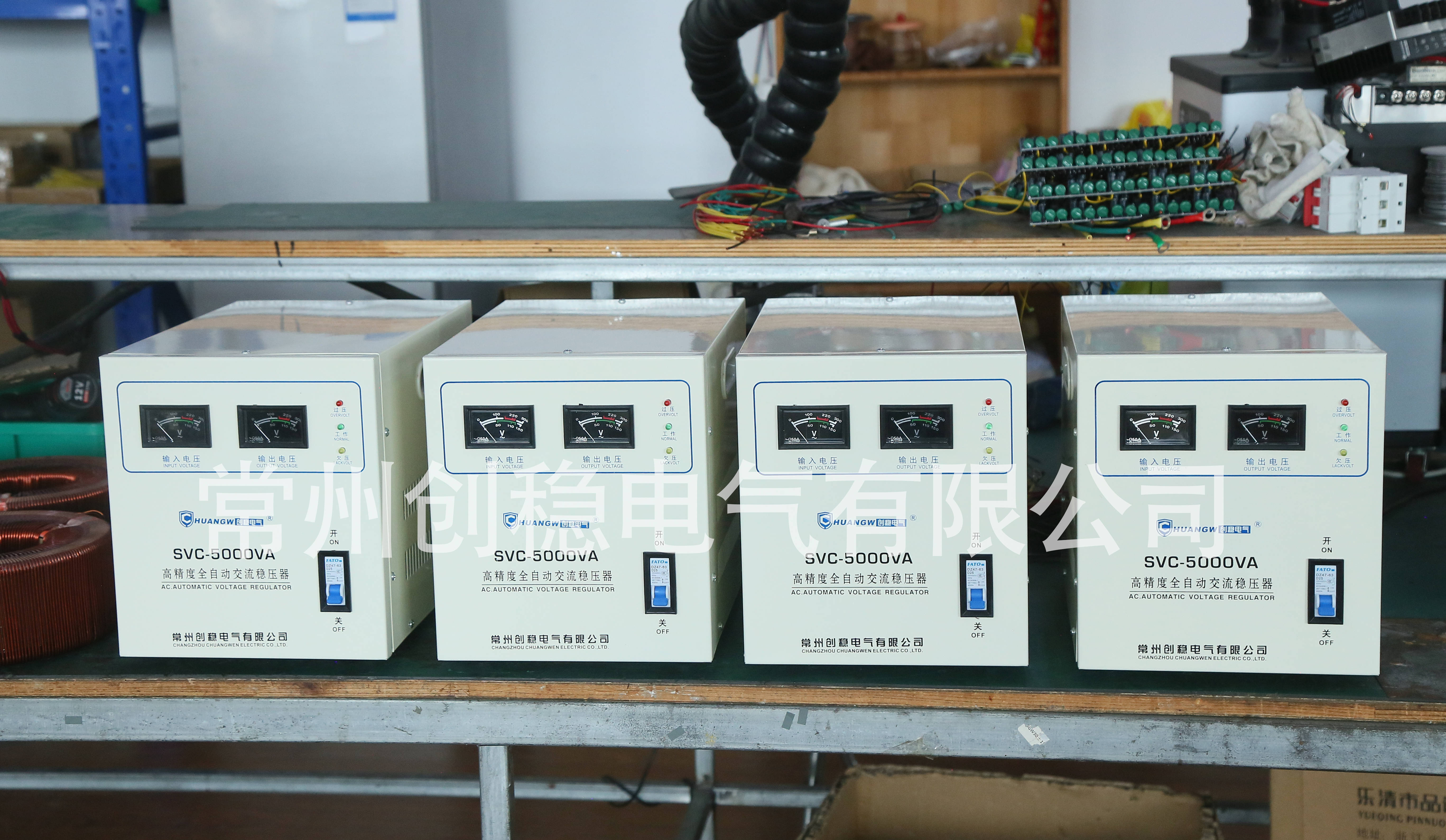

光伏稳压器

二、不同场景的光伏稳压器安装位置：具体方案看需求

1. 家庭分布式光伏储蓄系统：装在逆变器前端，体积小易布局

家庭光伏系统功率多为 3-10KW，设备布局集中（多在屋顶或阳台），光伏稳压器通常选择壁挂式或小型落地式机型，安装位置优先选 “汇流箱与逆变器之间的配电柜内”。

以山东某家庭 3KW 屋顶光伏系统为例，光伏板输出的电能先进入汇流箱，再通过电缆连接至稳压器，稳压器稳压后再接入逆变器。这样安装的好处是：光伏板输出的波动电压在进入逆变器前就被稳定，避免逆变器因过压 / 欠压频繁停机。该用户之前未装稳压器时，逆变器每天因电压波动停机 2 次，装在汇流箱后，逆变器全天运行稳定，储能效率提升 18%。

家庭安装还要注意 “距离”：稳压器与汇流箱、逆变器的距离建议控制在 5 米内，减少电缆传输损耗；同时要避开屋顶积水区、阳光直射的高温区域，选择通风良好的位置（如屋顶配电箱内、阳台角落），避免稳压器因高温影响使用寿命。

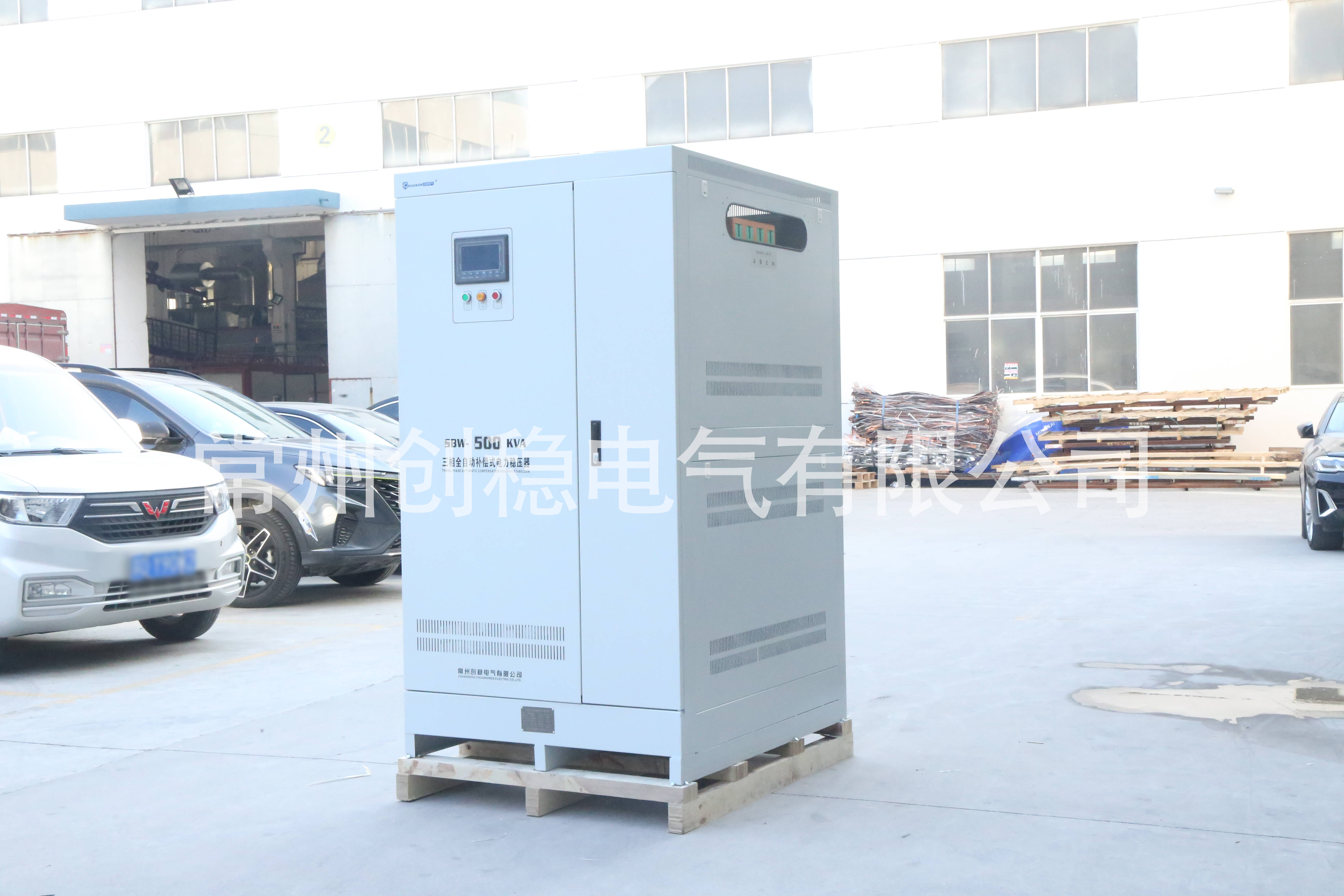

家用光伏稳压器

2. 工商业光伏储蓄系统：分区域安装，适配大功率需求

工商业光伏系统功率大（50KW 以上），常分多个阵列布局（如工厂屋顶分 3-5 个光伏阵列），且后端连接生产设备，对电压稳定性要求更高，光伏稳压器多采用落地式大功率机型，安装位置需分 “阵列端” 和 “总控端” 两层布局。

• 阵列端安装：每个光伏阵列（如 20KW 阵列）的汇流箱后，各装 1 台对应功率的稳压器（如 20KW 稳压器）。这样能先稳定单个阵列的电压波动，避免多个阵列的波动叠加影响总系统。某电子厂 100KW 光伏系统，分 5 个 20KW 阵列，未装阵列端稳压器时，单个阵列电压波动会导致总逆变器电压震荡，装后总电压波动范围从 ±15% 缩小至 ±3%。
• 总控端安装：所有阵列的逆变器输出后，在总配电柜前再装 1 台总稳压器（如 120KW 稳压器，预留 20% 功率余量）。这一步是 “双重保障”，防止电网电压波动反向影响储能电池。该厂并网时曾因电网电压骤降，导致储能电池欠压保护，装总稳压器后，即使电网电压波动，电池端电压仍稳定在 380V±1%，生产设备未再因电压问题停机。

工商业安装需注意 “承重与布线”：落地式稳压器重量多在 50-200kg，需安装在承重能力≥500kg/㎡的地面（如厂房一楼配电间）；电缆需选用阻燃铜芯线，线径根据功率匹配（如 100KW 稳压器用 120mm² 电缆），避免电流过大导致电缆发热。

3. 离网光伏储蓄系统：靠近储能电池，适配极端环境

离网光伏系统（如偏远山区电站、牧区供电系统）不并网，完全依赖光伏板发电 + 储能电池供电，电压波动全靠自身调节，光伏稳压器建议装在 “逆变器与储能电池之间”，且要靠近电池组，减少电压传输损耗。

西藏某 5KW 离网光伏电站，之前将稳压器装在光伏板附近（距离电池组 20 米），因电缆损耗，电池端电压比稳压器输出端低 5V，导致电池充电不足；后来将稳压器移至电池组旁（距离≤3 米），电池端电压稳定在 380V，充电效率从 72% 提升至 91%。

离网系统安装还要考虑 “环境防护”：偏远地区多低温、沙尘，稳压器需选 IP54 及以上防护等级的机型，安装在密封配电箱内，配电箱底部垫高 30cm（防积水），顶部加装遮阳棚（防暴晒），确保稳压器在 - 30℃至 50℃环境下正常工作。

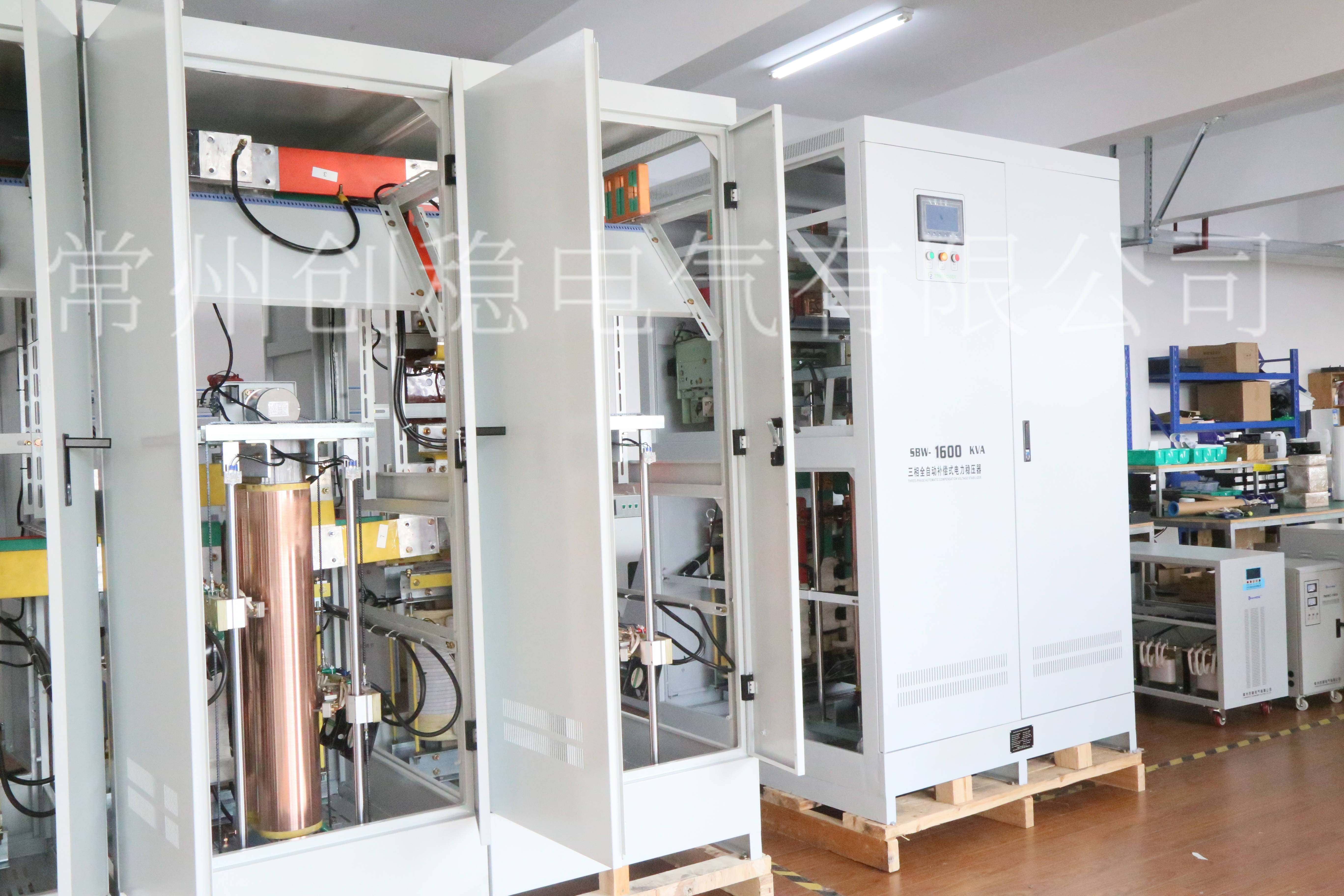

光伏稳压器安装位置

三、光伏稳压器安装的 3 个关键注意事项

不管哪种场景，安装光伏稳压器时都要注意以下 3 点，否则会影响稳压效果，甚至引发安全问题：

1. 电压等级匹配：安装前确认稳压器的输入 / 输出电压与系统匹配，如 380V 系统需选输入 320-450V、输出 380V 的稳压器，避免用 220V 稳压器接入 380V 系统，导致设备烧毁。某项目曾因电压等级选错，稳压器运行 1 小时就冒烟，损失超 2 万元。
2. 接地与防雷：稳压器金属外壳必须可靠接地（接地电阻≤4Ω），且要与光伏系统的防雷接地网连接。雷雨天气时，光伏系统易受雷击，接地能将雷电电流导入大地，避免稳压器被击穿。
3. 预留检修空间：稳压器周围需预留足够空间，壁挂式机型左右预留≥30cm，落地式机型前后预留≥80cm，方便后期检修维护。某工厂因稳压器安装过密，后期更换配件时需拆除周围设备，增加了检修成本和停机时间。

结语

光伏稳压器的安装位置没有 “统一答案”，但核心是 “靠近波动源头、适配场景需求”—— 家庭系统装在汇流箱与逆变器之间，工商业系统分阵列端和总控端安装，离网系统靠近储能电池。安装时再做好电压匹配、接地防雷、预留检修空间，就能让稳压器充分发挥作用，保障光伏储蓄系统稳定运行。如果不确定具体安装位置，建议联系专业安装团队，根据系统图纸和现场环境制定方案，避免因安装不当影响使用。
