大地网接地电阻在线远程监测是一种通过实时采集、传输和分析接地系统数据，实现对接地电阻状态远程监控的技术，广泛应用于电力、通信、石化等对接地安全要求高的领域。以下从监测意义、系统组成、技术原理、关键技术、应用场景及发展趋势等方面展开说明：

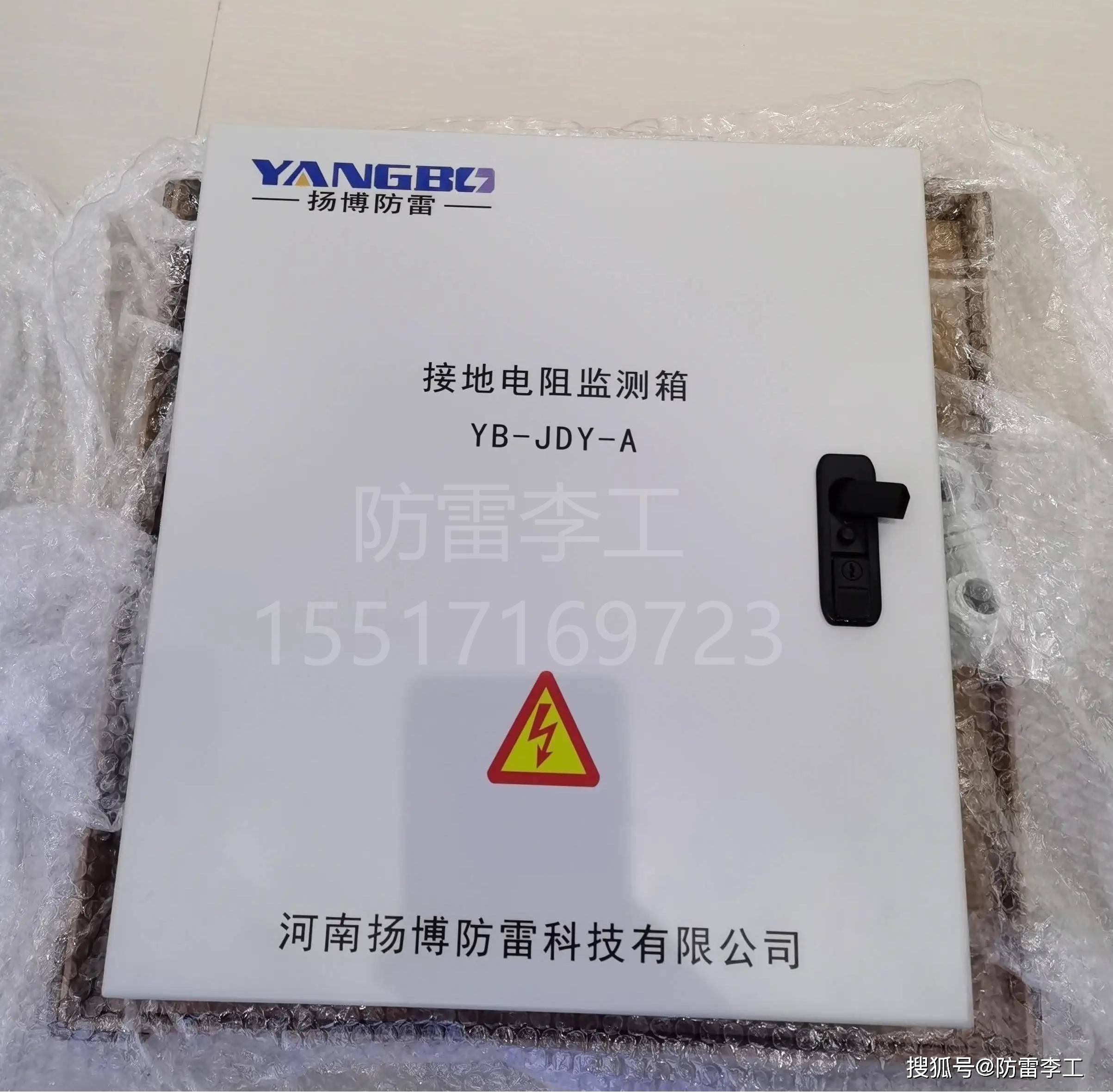

接地电阻在线监测箱

一、监测意义

1. 保障系统安全
2. 接地电阻是衡量接地系统有效性的核心指标。若接地电阻超标，可能导致设备故障、雷击事故、人员触电等风险。在线监测可及时发现接地系统老化、腐蚀、断裂等隐患，避免重大安全事故。
3. 提升运维效率
4. 传统人工测量需定期现场作业，耗时费力且存在数据滞后性。远程监测可实时获取数据，实现 “状态检修”，减少人力成本，缩短故障处理时间。
5. 符合行业标准
6. 电力、通信等行业规范要求接地系统定期检测，在线监测满足合规性需求，为系统运行提供数据支撑。

二、系统组成

1. 数据采集层

• 传感器：
• 接地电阻传感器：直接测量接地体的接地电阻值（如采用四极法原理的电极）。
• 辅助传感器：监测环境参数（如土壤湿度、温度、雷电流等），辅助分析接地电阻变化原因。
• 采集模块：对传感器信号进行调理（放大、滤波）和模数转换（A/D），生成数字信号。

2. 数据传输层

• 通信网络：
• 有线网络：光纤、RS485 等，适用于短距离、高可靠性场景（如变电站内部）。
• 无线网络：4G/5G、NB-IoT、LoRa 等，适用于分散站点或远距离传输（如输电线路杆塔接地监测）。
• 传输协议：Modbus、TCP/IP、MQTT 等，确保数据安全、稳定传输。

3. 数据处理与应用层

• 监控中心：
• 服务器：存储历史数据，运行数据分析算法（如趋势分析、阈值报警）。
• 软件平台：通过 Web 或 APP 界面展示实时数据、历史曲线、报警信息等，支持用户远程查询和参数配置。
• 报警与联动：当接地电阻超过阈值时，通过短信、邮件、声光等方式通知运维人员，可联动现场摄像头或其他设备进行复核。

三、技术原理

1. 接地电阻测量原理

• 四极法：通过电流极、电压极、被测接地体和辅助接地极构成回路，测量接地体的电位差与电流比值，计算接地电阻（R=U/I
• ）。
• 异频法：采用非工频（如 30Hz、120Hz）电流注入，避免工频干扰，提高测量精度。

2. 数据处理与分析

• 趋势分析：通过长期数据积累，判断接地电阻变化趋势（如缓慢上升可能提示接地体腐蚀）。
• 故障诊断：结合环境参数（如土壤干燥导致电阻升高）和历史数据，定位故障类型（如接地体断裂、连接点松动）。
• 预测预警：基于机器学习算法（如回归分析、神经网络）预测接地电阻变化，提前发出维护建议。

四、关键技术

高精度测量技术

• 抗干扰设计：采用电磁屏蔽、数字滤波等技术，抑制现场电磁干扰（如电力设备谐波）。
• 温度补偿：土壤温度影响接地电阻，通过传感器实时监测并修正测量结果。

低功耗设计

• 对于野外无电源场景，采用太阳能供电 + 蓄电池储能，结合休眠唤醒机制降低能耗。

网络安全技术

• 数据加密传输（如 SSL/TLS 协议），防止数据泄露或篡改；设备身份认证，避免非法接入。

五、应用场景

电力系统

• 变电站接地网：实时监测主接地网电阻，预防设备反击过电压。
• 输电线路杆塔：监测铁塔接地电阻，降低雷击跳闸风险。

通信行业

• 通信基站：保障基站接地系统有效性，防止雷电和电磁干扰影响信号传输。

石油化工

• 储罐、管道接地：监测易燃易爆场所的接地状态，预防静电引发安全事故。

铁路与轨道交通

• 牵引变电所、信号设备接地：确保铁路供电和信号系统的接地安全。
