产品概述：

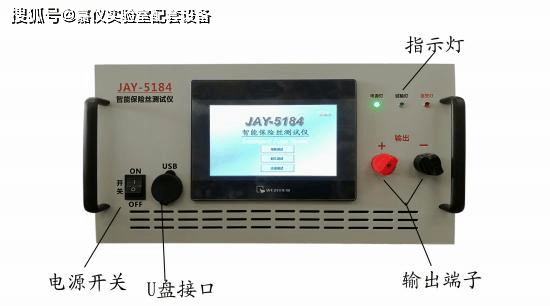

智能保险丝测试仪是一款用于小型熔断器性能测试的专用仪器，用于保险管熔 断时间、熔断电流的检测，满足标准 GBT 9364.1-2015 、GB 9364.3-2018 相关标准中 的熔断、耐久性试验要求。本仪器采用 7 寸显示触摸屏显示和参数设置，采用ARM 控制 器进行控制采集，试验电流高达 120A 的试验设备。具有操作简便，智能可靠等特点。

产品特点：

1. 直流电源采用零电压全桥/半桥段开关电路拓扑和先进的 PWM 控制技术，具有电压、 电流动态响应速度快，输出电压电流精度高等特点。

2. 具有恒压恒流可编程功能；

3. 兼容熔断M1、耐久M2、步进 M3 模式三种类型试验；

4. 电源的响应时间快，达到ms 级别。

5. 具有过压过流等多种保护功能，保护时自动切断输出并发出声光报警。

6. 采用ZVZCS 开关模式，具有很高的转换效率；

7. 可记录试验时的实时数据，方便查阅。

8. 恒压恒流切换时，无任何过冲现象，波形平稳，切换迅速。

9. 采用大尺寸触摸屏操作和设置，全数字模式。

技术参数：

输入电压：AC 220V±10%

保险丝规格：10A

输入频率：50Hz/60Hz

工作环境

温度：10℃ ~ 40℃ , 湿度： ≤75％ RH

颜色：灰白色

输入电压范围：220V±10%，50Hz/60Hz

测试电流范围：0.5~120A

测试电压范围：0~32V

试验模式：熔断时间测试M1、耐久性测试 M2 和步进测试M3

熔断时间测试M1

试验电流：2.0~120.00A

时间设置范围：M1 模式时间范围:1S--59M59S

熔断时间范围：10ms~59M59S

测试时间精度：≤ ± 10mS+0.3%RD（ ‘RD ’为实际工作时间数值），

运行时间：1S~59M59S

耐久性测试M2

试验电流：0~120.00A

接通/断开时间：9999H59M59S

测试时间精度：≤ 1%

试验次数：1~9999 次

步进测试M3

初始电流范围：0~ 120.00A

结束电流设置值：0~ 120.000A

步进电流值：0.5A~ 1A

步进保持时间范围：9999H59M59S

测试时间精度：≤ 1%

其他参数

显示方式：7 寸触摸屏显示

控制方式：ARM 控制

其他功能：具有过流、超时、过温保护功能，并声控报警

数据储存功能：具有测试数据保存功能

U 盘拷贝功能：支持外接 U 盘拷贝试验数据

测试夹具：1 套（用户提供样品）

参考尺寸：440mm（长） X 550mm（深） X 250mm(高)
