还在为MOSFET的阈值电压漂移、开关损耗莫名上升而头疼？传统DC和短脉冲测试无法捕捉μs-ms级的电荷捕获效应，让可靠性评估举步维艰。根源在于测试设备性能瓶颈！德思特PG-1000脉冲发生器以70ps瞬态建立、s级长脉冲稳定保持及多通道精准同步，助力您解决电荷捕获测试难题，让不可见的性能劣化清晰可见。

01 MOSFET电荷捕获效应的挑战

在功率MOSFET（如SiC、GaN）和先进工艺节点（如FinFET）中，电荷捕获效应是导致器件性能退化和可靠性下降的核心问题。

主要表现

• 动态参数漂移：阈值电压 、导通电阻 随开关次数增加而劣化。
• 开关损耗上升：电荷捕获改变米勒平台电压，导致 增加。
• 寿命预测困难：传统DC测试无法捕捉瞬态电荷行为，难以评估长期可靠性。

当前测试方法的局限性

• 直流测试（DC）：无法反映动态电荷捕获，自热掩盖真实特性。
• 短脉冲测试（ns级）：虽避免自热，但无法观测μs~ms级电荷捕获的时间依赖性。

理想测试需求

慢脉冲Id-Vg曲线技术通过利用具有快速上升沿的微秒级长脉冲非常适合用于研究电荷捕获效应，然而理想工作模式需要满足：

• 极快上升沿（<10ns）：确保栅压瞬时建立，获取无电荷干扰的初始漏极电流。
• 精准保持阶段：平顶电压稳定（波动<0.1%），持续μs~ms级以观测电流衰减。
• 低噪声环境：可检测漏极电流微小变化（如0.1%衰减）。
• 多通道同步：通道延迟<10ns，避免偏置点漂移。

传统脉冲发生器的性能瓶颈

• 上升时间缓慢：传统脉冲发生器上升时间>50ns，导致栅压爬升期间电荷提前捕获，初始漏极电流失真。
• 脉冲宽度精度低：无法精准匹配配电荷捕获的时间常数τ（界面态μs级 & 体陷阱ms级）。
• 信号完整性差：平顶阶段噪声>3mVrms，掩盖微小电流衰减（如<1%的退化）。
• 多通道同步误差：通道延迟>10ns，导致偏置点漂移。

02德思特解决方案

德思特PG-1000系列通过超快边沿、高精度控制、多通道同步三大核心技术，精准解决电荷捕获测试难题。

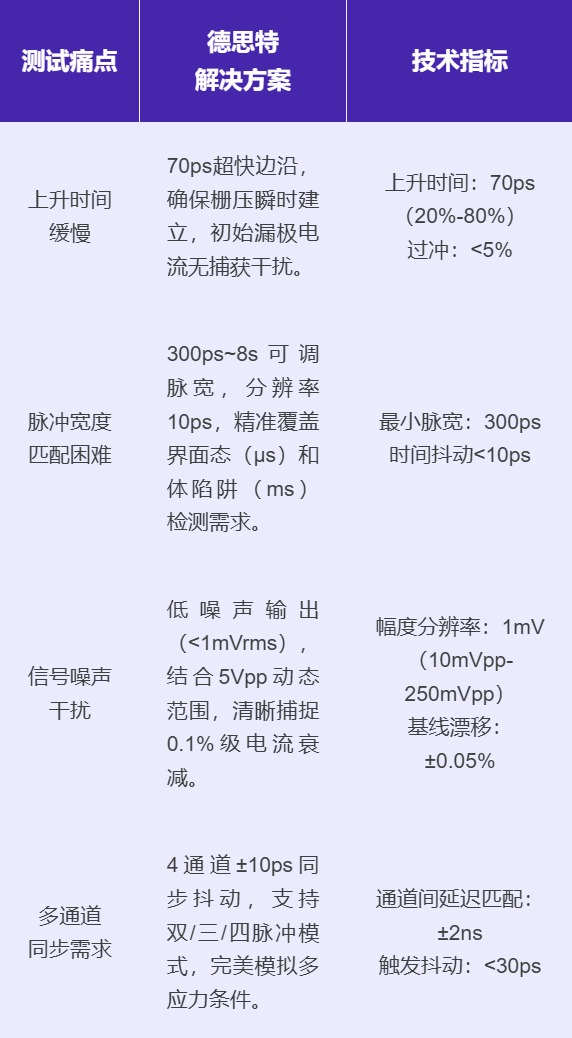

核心性能优势

总结

电荷捕获效应是影响MOSFET可靠性的关键因素，传统测试手段受限于脉冲性能，难以获取真实动态行为。德思特PG-1000系列脉冲发生器凭借：

• 70ps超快上升时间
• 300ps~8s超宽脉宽范围
• 10ps时间分辨率
• <1mVrms超低噪声
• ±10ps多通道同步

全面满足慢脉冲Id-Vg测试对速度、精度、稳定性与同步性的严苛要求，为功率器件的可靠性评估与寿命预测提供了强有力的技术支撑。
