施耐德ATV310变频器使用：端子启动与模拟量/电位器调速的方法
创始人
2025-05-15 10:47:53
0次
问题：施耐德ATV310变频器如何实现 端子启动，模拟量和电位器调速
需要达到的效果：
通过模拟量/电位器调速，LI1端子启动
A:解决方法：

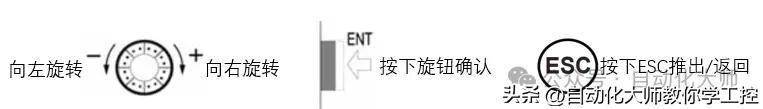

ATV310变频器按钮操作方法：

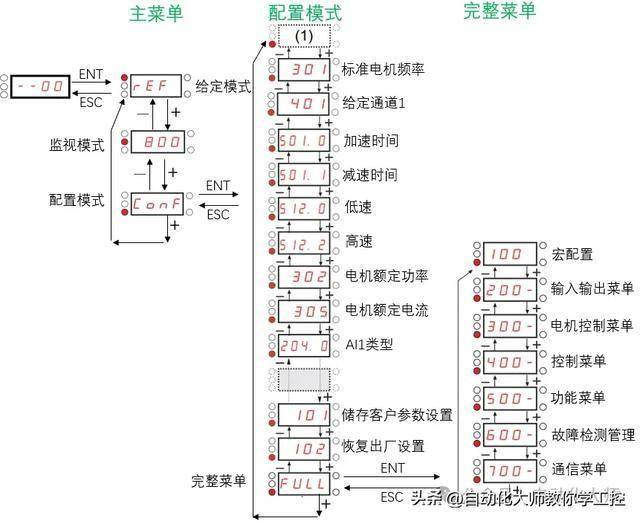

下面介绍主菜单、配置模式、完整菜单结构以及如何进入完整菜单。

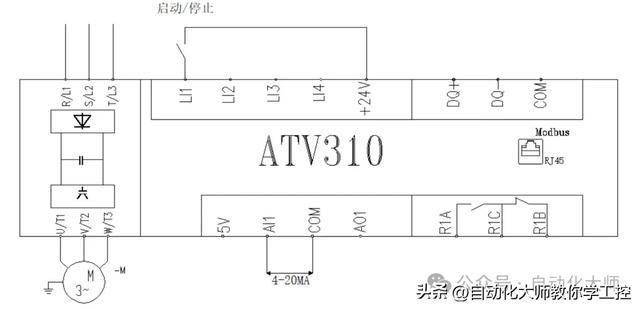

接线图（AI1和COM可以接0-10V或者0-5V）：
电位器接法：
功能描述：
1，通过模拟量电压，模拟量电流，电位器三种方式调整频率；
2，通过LI1端子控制启停，LI1和24V接通启动，断开停止。
参数设置步骤和代码含义如下：
1，频率给定通道设置为AI1端子
2，控制模式设置为组合模式（无需另外设置外部端子启动）

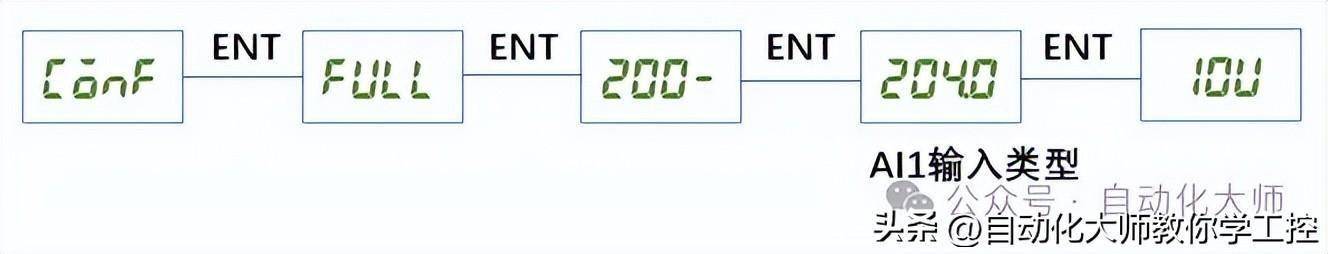

3，设定AI1的模拟量模式

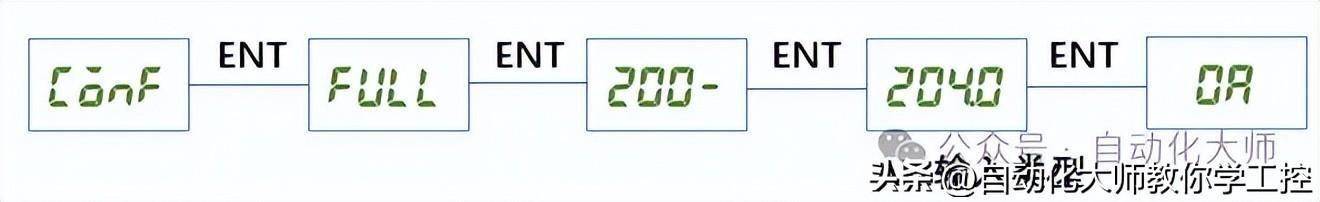

模拟量电流为0A，10V模拟量电压为10U，5V模拟量(电位器)为5U

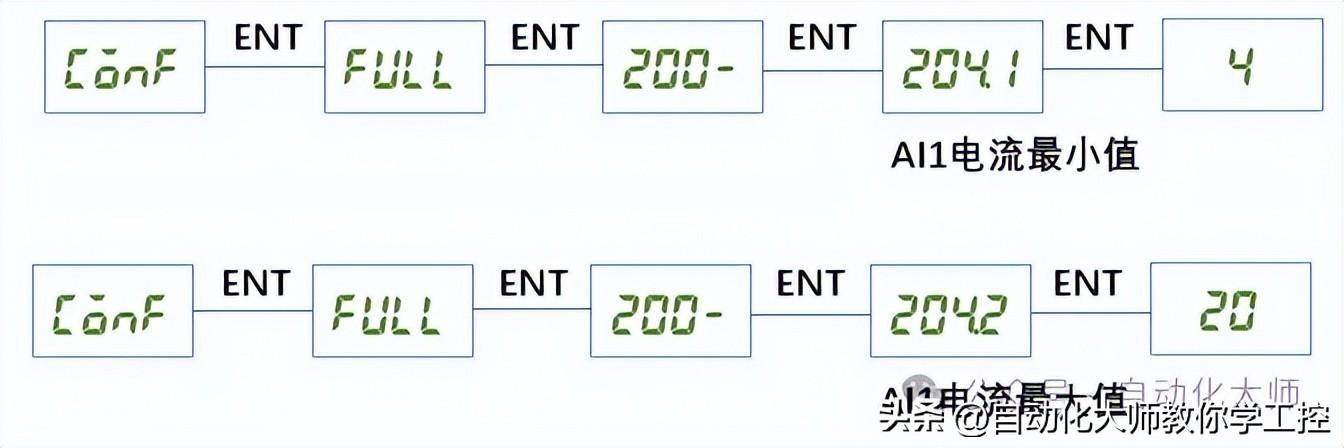

4，如设置为模拟量电流则需要进行这一步操作，设置AI的电流比例参数，如下是设置4-20ma的方法.
