深圳市科瑞杰科技有限公司-波形测量仪器一直在电力系统相关研发中起着非常重要的作用，当你需要测试高压电或在其他危险环境中完成测试时，具有远程操控能力的测量仪器变得不可或缺。近年来，横河测试测量就在不断优化远程操控的测量解决方案。

横河示波记录仪DL950以及混合信号示波器DLM3000/DLM5000，在继承了传统横河YOKOGAWA示波器的特点，增加了更加灵活易用的新功能，可以提高用户的工作效率，并满足当今机电一体化设计的前瞻需求；同时也为客户提供了多种远程操控的解决方案。

本文向大家推荐几个适用于危险环境测量的远程操控解决方案。

利用WEB服务器方式的远程操控

示波记录仪DL950搭载了WEB服务器功能（DLM系列暂不支持），通过此功能可以非常轻松地实现对仪器的远程操控。同时，还配有仪器信息显示、远程监测和文件下载等功能。

通过以下步骤可以使用WEB服务器功能

01通过网线将仪器与PC相连；

02设置IP，并使仪器与PC保持ping通状态；

03PC端打开浏览器，输入仪器的IP；

04输入登录用户名与密码；

05打开WEB服务器界面（图1）并使用。

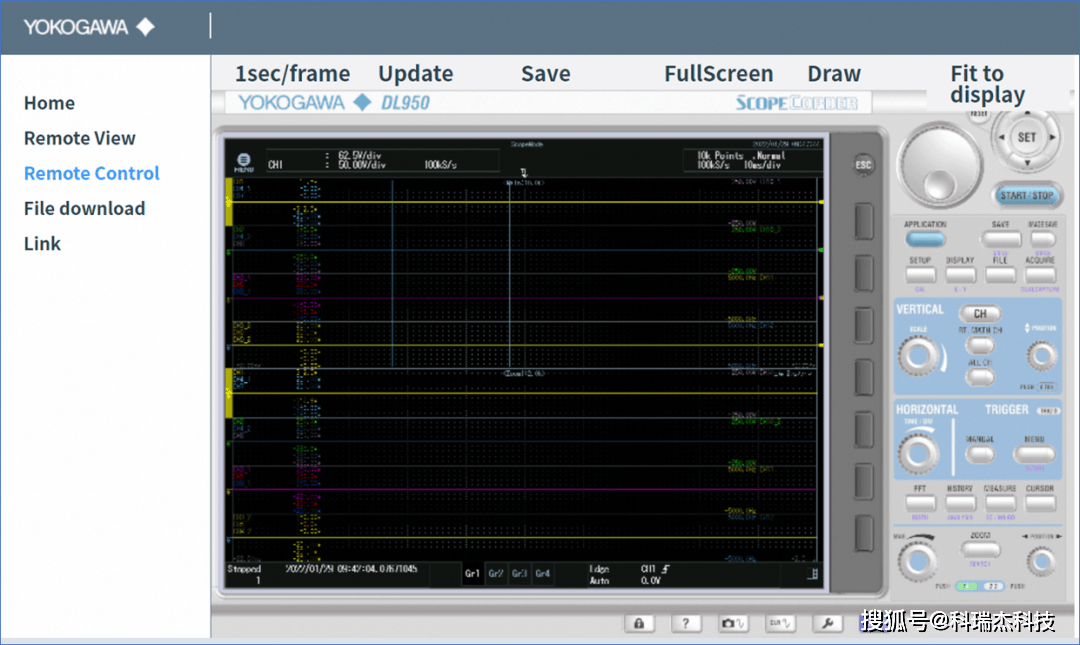

图1：DL950 WEB服务器的远程控制界面

注：用户名与密码是DL950上FTP/Web Server的用户名和密码（图2）。用户名默认为anonymous。

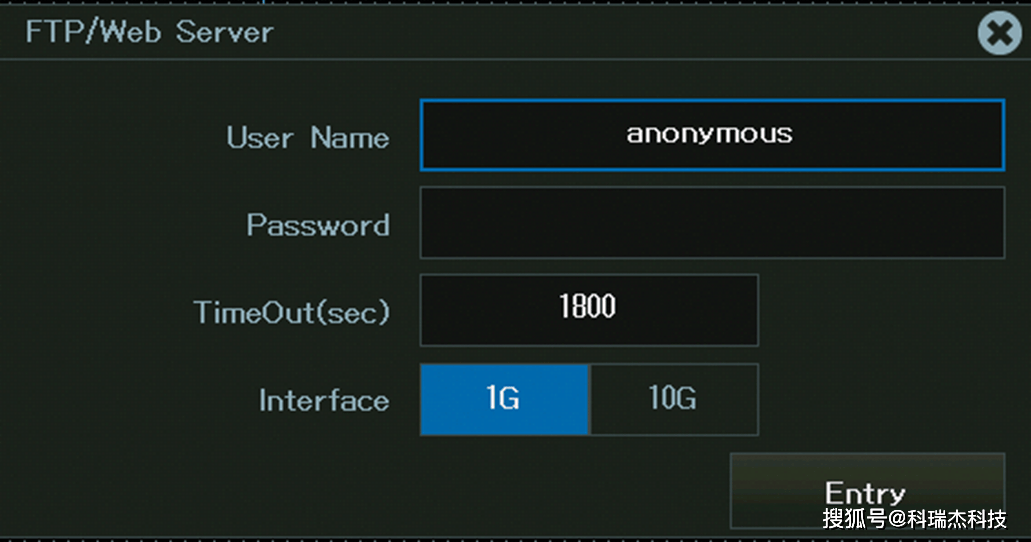

图2：DL950 FTP/Web Server用户名和密码设置

利用通信的方式远程操控

用户可以利用通信的方式，向仪器发送通信命令，以达到远程操控目的。利用横河测试测量所提供的通信类库TMCTL（横河测试测量官网下载），可以非常轻松地实现PC与仪器的通信。

TMCTL涵盖了各种类型接口的API，用户可以通过C++、C#和VBA等编程语言调用TMCTL中的API，实现上位机与仪器的通信（图3）。同时，还可以通过python等其他编程语言间接调用TMCTL类库。

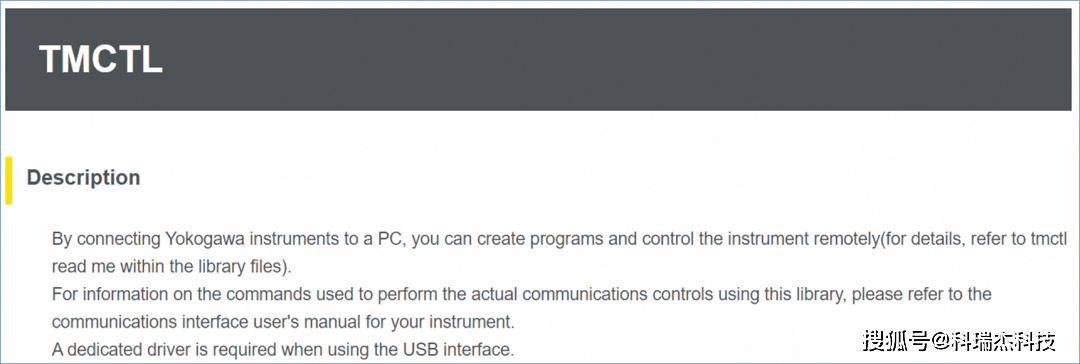

图3：TMCTL通信类库简介，引用自横河测试测量官网

使用TMCTL时，需要注意的事项如下

01使用USB，GPIB或RS232接口通信时，需安装相应的驱动（USB驱动是横河提供）

02正常的通信都是从连接仪器开始(API: Initialize)。通信结束时需断开连接(API: Finish）

03有时需要对发送的命令进行编码，同时在获取回复数据时也可能需要解码。

注：更多横河测量仪器集成化方案，请参考往期文章：《横河测量仪器与上位机的通信》

利用集成软件平台IS8000远程操控

IS8000软件平台是一套能加速工程流程的集成解决方案。它是一款高度集成了多台仪器时序、控制和数据采集的突破性软件，创建了一套可靠、高效和统一的全方位测量组件（图4）。

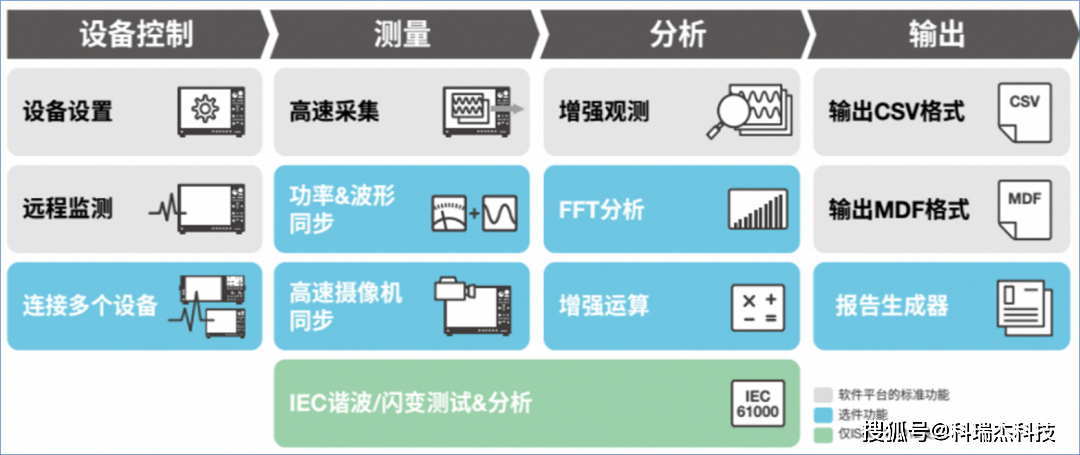

图4：IS8000功能模块，引用自横河测试测量官网

示波记录仪DL950以及混合信号示波器DLM3000/DLM5000均可通过IS8000进行远程操控、监视和配置。不仅如此，还可以通过此功能直接下载仪器的波形文件（wdf文件）。

远程操控使用步骤如下

01启动IS8000，选择Remote Control功能块；

02根据通信接口，选择相应的连接方式连接仪器；

03成功连接仪器之后，将自动跳转至远程操控界面（图5）。

图5：IS8000远程控制界面

以上是横河波形记录仪器远程操控测量方案的简单介绍，更多技术解决方案，欢迎垂询。
