在嵌入式系统和数字电路设计中，时钟源的稳定性直接关系到整机性能与系统可靠性。随着对高性能与高稳定性需求的提升，越来越多工程师开始将无源晶振升级为有源晶振。这一升级可带来以下优化效果：

• - 系统启动可靠性提升：输出波形稳定，起振时间可控，降低启动异常风险
• - EMC通过率提升：抖动更小，频率稳定性更高，有助于电磁兼容测试
• - 抗干扰能力增强：内置振荡电路，抗电源及环境干扰能力更强
• - 高频稳定性提高：在高频应用场景下表现更稳定
• - 工业级可靠性提升：适用于复杂环境与长期运行场景

无源晶振与有源晶振的区别

无源晶振本质上是石英谐振器，本身不会主动振荡，需要依赖MCU或主控芯片内部的振荡电路驱动后才能正常工作。它通常需要匹配合适的负载电容，对芯片驱动能力和PCB布局较为敏感。其优点是成本低、功耗低，适合普通消费类电子产品或低频应用场景。

有源晶振则在内部集成了振荡电路，上电即可直接输出稳定的标准方波时钟信号，无需依赖MCU内部振荡模块。其输出稳定性更高、抗干扰能力更强、启动更可靠，适用于工业控制系统、通信设备、高速数字系统等。

哪些情况下建议升级为有源晶振？

>>>>EMC测试不过

时钟是主要干扰源。具体因素可能是时钟信号边沿过于陡峭、振铃明显，或PCB布局空间受限、无法优化走线与地参考。有源晶振的输出稳定、驱动能力可控，可改善信号完整性。其可以降低EMI风险、提高通过率。

>>>>高频应用或系统升级

当主频提升或使用高频率时，无源晶振对MCU内部振荡电路的依赖会增加起振难度，高频下稳定性与抖动表现也更容易下降。有源晶振内部振荡与缓冲电路经过专门优化，在高频条件下输出更稳定，频率精度与相位噪声控制更好。

>>>>启动失败

在工业现场或强电磁干扰环境下，无源晶振容易受到电源噪声、环境干扰或温度变化影响，可能出现起振失败或运行异常。有源晶振抗干扰能力更强，启动特性更稳定，可提升整机长期运行可靠性。

>>>>对时钟精度要求高的应用

在精密数据采集系统、音频系统、通信设备、网络接口设备等应用中，对频率稳定度和相位抖动要求更高。无源晶振受外围电路影响较大，而有源晶振输出一致性更好，可有效保证系统时序精度和信号质量。

无源晶振升级为有源晶振的关键注意事项

>>>>确认主芯片支持外部时钟模式

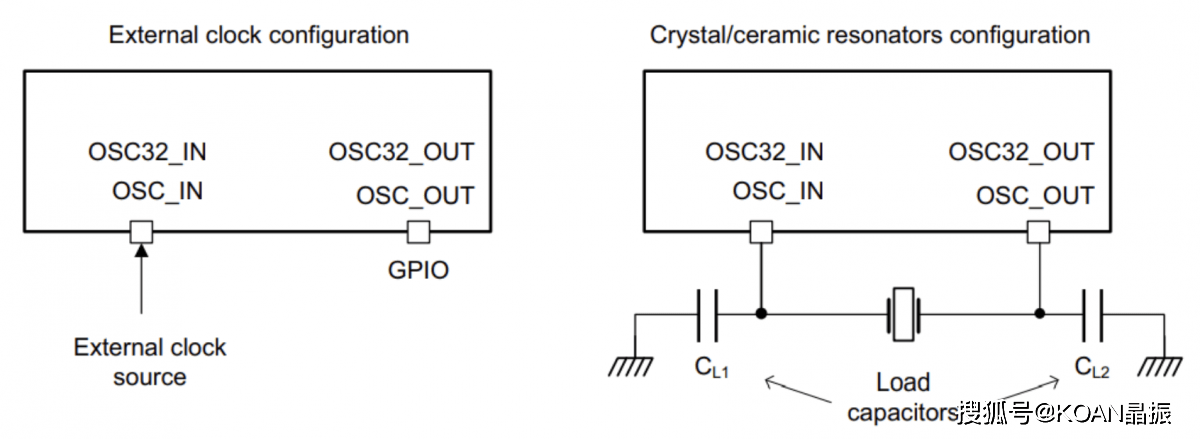

必须确认MCU是否支持External Clock模式。例如STM32需要从Crystal Mode改为External Clock Mode。如果芯片仅支持晶体模式，不支持外部方波输入，则无法直接替换。

（图片来自网络）

>>>>输出电压必须匹配

常见有源晶振电压规格有1.8V/3.3V/5.0V等。输出电压与MCU IO电压需要保持一致，且不超过输入耐压范围。如果1.8V系统使用3.3V晶振，可能直接损坏芯片。电平不匹配也是常见的故障之一。

>>>>供电纯净度

有源晶振内部有振荡放大器，对电源噪声十分敏感。建议使用低噪声LDO为晶振单独供电，可以滤掉高频开关噪声、降低抖动、提升时钟纯净度等。

>>>>功耗与成本评估

无源晶振的成本和功耗较低。有源晶振的稳定性和抗干扰性较强。在电池产品中需重新评估功耗预算。
