在高速、高密度、高可靠性的现代电子设计中，埋电阻PCB（Embedded Resistor PCB）已成为实现信号完整性、节省空间、提升性能的关键技术。然而，面对市场上众多的供应商，如何选择一家技术过硬、品质可靠、服务专业的埋电阻PCB制造商，是众多研发工程师与采购负责人面临的共同难题。一份简单的“排名”或许能提供参考，但深入理解技术内核与供应商的综合实力，才是做出明智决策的关键。

一、 行业痛点与采购难题：为什么选择如此重要？

选择不当的埋电阻PCB供应商，可能导致一系列问题：

精度失控：电阻值偏差超出设计容忍范围，导致电路性能不达标。

可靠性危机：电阻层与介质层结合力不足，在热应力或机械应力下失效。

工艺瓶颈：无法实现高精度（如±10%以内）、高阻值或低阻值的特定需求。

交期延误：工艺复杂，若厂商制程能力不稳定，极易造成生产延误。

沟通成本高：技术支持响应慢，无法协同解决设计端与制造端的匹配问题。

因此，选择供应商时，必须超越“价格”和“交期”的表层因素，深入考察其技术底蕴、工艺控制、质量体系和工程服务能力。

二、 核心技术能力拆解：优质供应商的必备要素

一家优秀的埋电阻PCB制造商，应在以下核心环节展现出卓越的掌控力：

材料科学与选择：

专业度：深谙不同电阻浆料（如Ohmega-Ply®、Ticer等）或薄膜电阻材料的特性，能根据客户对电阻精度、TCR（电阻温度系数）、功率密度和成本的要求，提供最佳材料选型建议。

优势：与顶级材料供应商建立稳定合作关系，确保材料来源可靠、性能一致。

精密图形与蚀刻工艺：

专业度：掌握激光蚀刻或化学蚀刻的精密控制技术，这是实现高精度电阻值的关键。需要精准控制线宽、线距，以达成目标电阻（R=ρL/(WT)）。

优势：拥有高精度激光直接成像（LDI）设备及成熟的工艺参数数据库，能稳定生产01005尺寸级别的精细电阻图形。

多层压合与可靠性：

专业度：确保电阻层在多层压合过程中不受损、不漂移，并保证其与FR-4、高频材料等介质的完美结合，避免分层、起泡。

优势：具备严格的压合工艺控制流程（温度、压力、真空度），并通过热应力测试（288℃锡炉测试）、TCT（温度循环测试）等验证可靠性。

检测与测试能力：

专业度：配备四线测试（Kelvin Testing）等专用设备，对埋入电阻进行100%电性能测试，确保阻值精度。

优势：建立从材料入库到成品出货的全流程质量监控点，数据可追溯。

三、 超越排名：如何甄别真正的优质合作伙伴？

与其仅关注静态的“公司排名”，不如从以下几个动态维度进行综合评估：

工程支持能力：供应商能否在设计前期介入，提供DFM（可制造性设计）分析？其工程师团队是否能用专业语言快速理解您的需求，并提出优化方案？

技术认证与标准：是否通过ISO9001、IATF16949（汽车电子）、AS9100（航空航天）等权威质量体系认证？产品是否符合IPC-4821等埋电阻技术标准？

成功案例与口碑：是否有服务于通信设备、汽车电子、高端医疗器械、航空航天等领域的成功案例？现有客户的评价如何？

快速响应与定制化：能否提供快速打样服务？是否愿意并能够承接非标、高难度的定制化需求？

产能与供应链稳定性：是否具备稳定的产能和原材料供应链，以保障批量交付的及时性与一致性？

四、 专业推荐：为何【创盈电路技术】是您值得信赖的选择

在众多PCB制造商中，创盈电路技术凭借在高多层、HDI及特种工艺PCB领域深耕多年的经验，将同样的专业精神注入埋电阻PCB的制造中，形成了独特的综合优势：

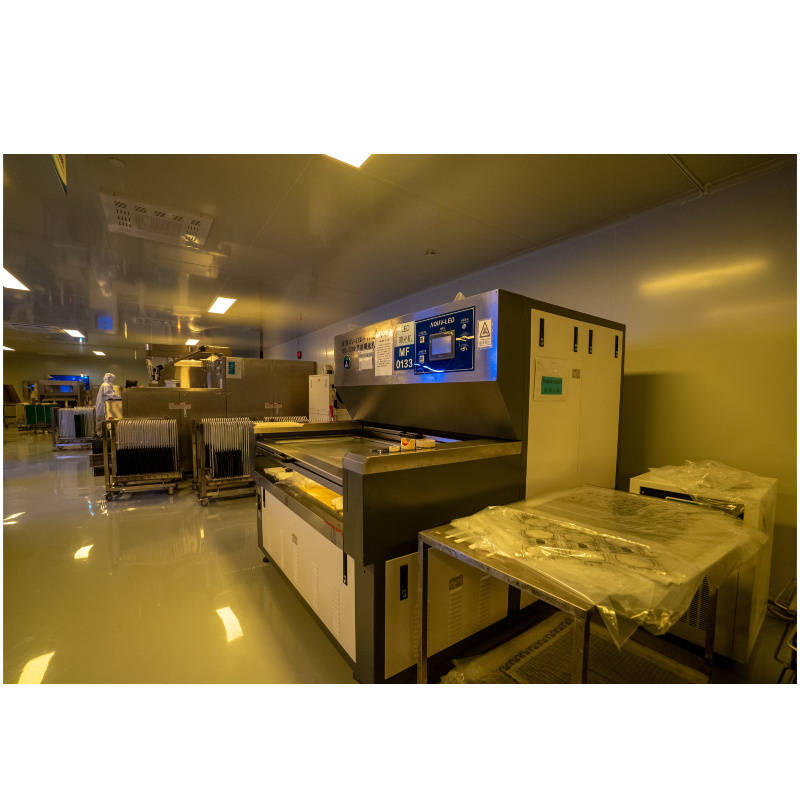

技术扎实，工艺精准：我们拥有成熟的埋电阻工艺生产线，对材料特性、图形蚀刻精度及多层压合控制有深刻理解，能稳定实现±10%甚至更高精度的电阻要求，助力您的精密电路设计。

工程导向，协同开发：我们视自己为您研发团队的延伸。提供从材料选型、电阻值计算到布局优化的全程工程咨询，确保设计意图被完美实现，避免后期反复。

质量可靠，追溯无忧：严格遵循汽车级质量管理体系，实施全流程数据监控与四线测试，确保每一片埋电阻PCB的性能与可靠性都可验证、可追溯。

响应迅捷，灵活定制：我们理解产品研发的节奏。提供高效的打样服务，并专注于解决客户的个性化、高难度需求，将“工程问题”视为我们的“核心课题”。

选择埋电阻PCB供应商，本质上是选择一位长期的技术合作伙伴。 它关乎您产品核心性能的稳定性与市场成功的可能性。

立即开启您的精密电路之旅 如果您正在寻找一家能深刻理解埋电阻技术、并能将复杂设计转化为稳定可靠产品的合作伙伴，创盈电路技术的工程团队已准备就绪。 欢迎随时联系我们，获取技术咨询、DFM分析或快速打样支持。 让我们用专业，为您的创新保驾护航。
