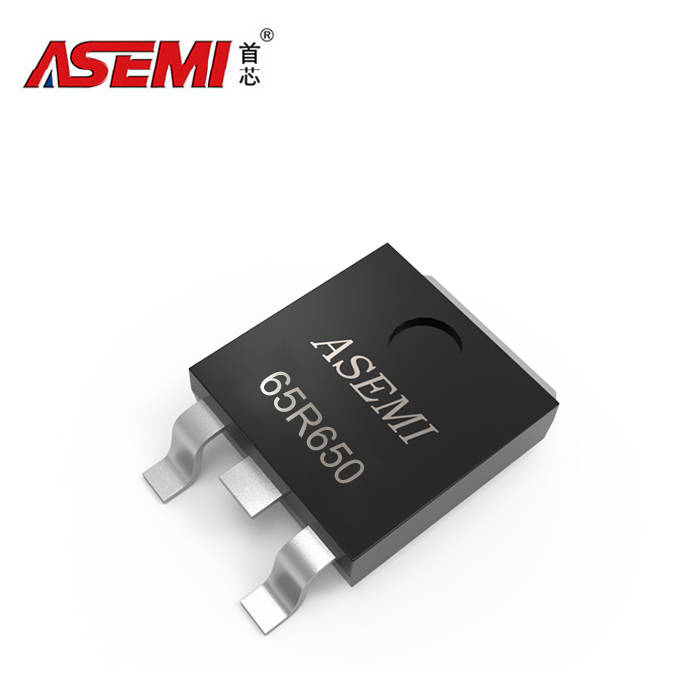

65R650-ASEMI超结MOS管TO-252封装

型号：65R380

品牌：ASEMI

沟道：PNP

封装：TO-252

漏源电流：7.2A

漏源电压：650V

RDS(on):650mΩ

批号：最新

引脚数量：3

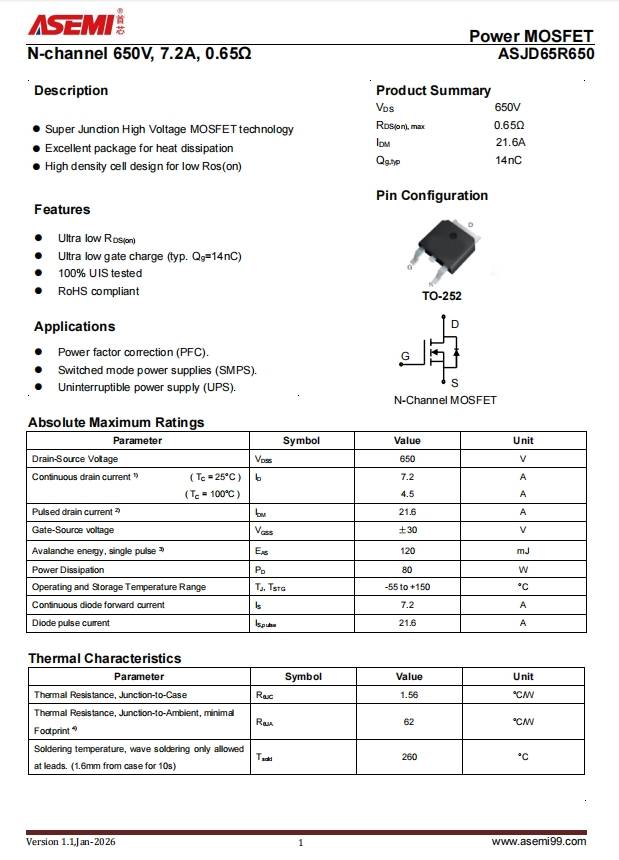

封装尺寸：如图

特性：N沟道MOS管

工作结温：-55℃~150℃

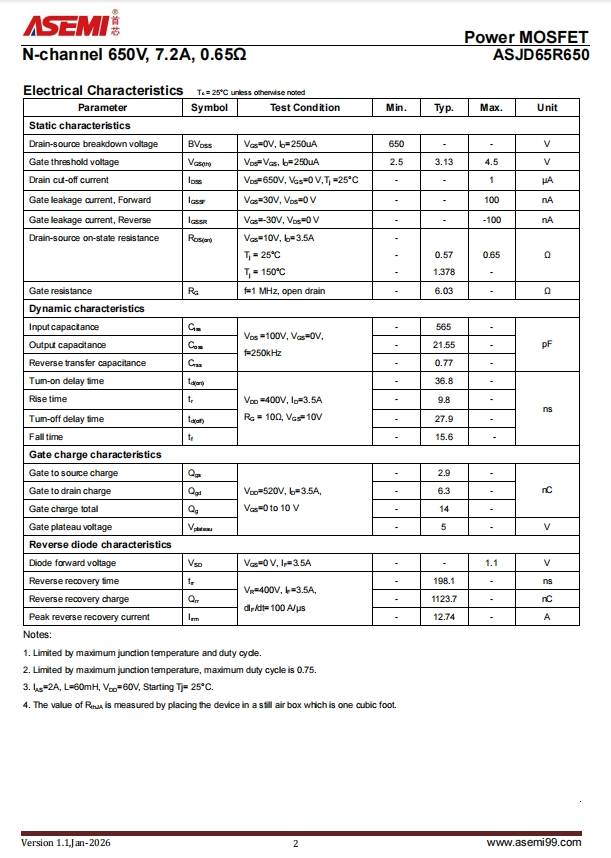

65R650 超结 MOS 凭借突破性的结构设计与极致的性价比，成为中高压功率转换领域的 “性能优选”—— 它既传承了硅基器件的成本优势，又通过超结技术打破了传统 MOSFET 的性能瓶颈，为电源设计注入全新可能。

核心技术：电荷平衡架构的性能飞跃

65R650 的革命性突破源于超结（Super Junction）结构创新。通过在 N 型外延层中周期性嵌入高掺杂 P 柱，它实现了精准的电荷补偿效应，彻底解决了传统 VDMOS “高耐压与低导通电阻不可兼得” 的硅极限难题。这种独特设计带来三大核心优势：

超低导通损耗：在 650V 耐压等级下，其静态导通电阻（RDS (on)）低至 650mΩ（VGS=10V，ID=3.5A），比传统平面 MOSFET 降低 50% 以上，大幅减少导通阶段的能量损耗；

极速开关响应：优化的 P/N 柱结构使寄生电容（Crss 仅 0.5pF）与栅极电荷（Qg=13.3nC）显著降低，开关延迟时间低至 11.6ns，开关损耗较传统器件减少 30%，完美适配高频应用场景；

卓越鲁棒性：支持 - 55℃~150℃宽温工作，雪崩能量（EAS=108mJ）与 dv/dt 耐受能力（50V/ns）优异，通过 100% UIS 单脉冲雪崩测试，在短路、过压等极端工况下仍能稳定运行。

场景落地：渗透千行百业的功率核心

凭借 “高耐压、低损耗、易驱动” 的综合优势，65R650 已成为多领域的核心功率器件：

消费电子：在手机 / 笔记本快充适配器、LED 驱动电源中，其高频特性可缩小变压器体积 30%，实现设备小型化与便携化；

工业电源：适配 DC/DC 转换器、工业辅助电源，宽温稳定性与低损耗特性保障设备长期可靠运行，降低运维成本；

汽车电子：满足车载充电器（OBC）、车载 DC/DC 转换器的严苛要求，通过无卤、无铅环保设计，符合汽车行业绿色制造标准；

新能源领域：在光伏逆变器、储能系统的中低压部分，以高性价比替代传统 IGBT，提升系统能量转换效率。
