FS2115D原厂SOT23-6 低噪声、稳压电荷泵 DC/DC 转换器3.3V输出电压电荷泵无感升压IC
创始人
2026-03-27 02:17:19
0次

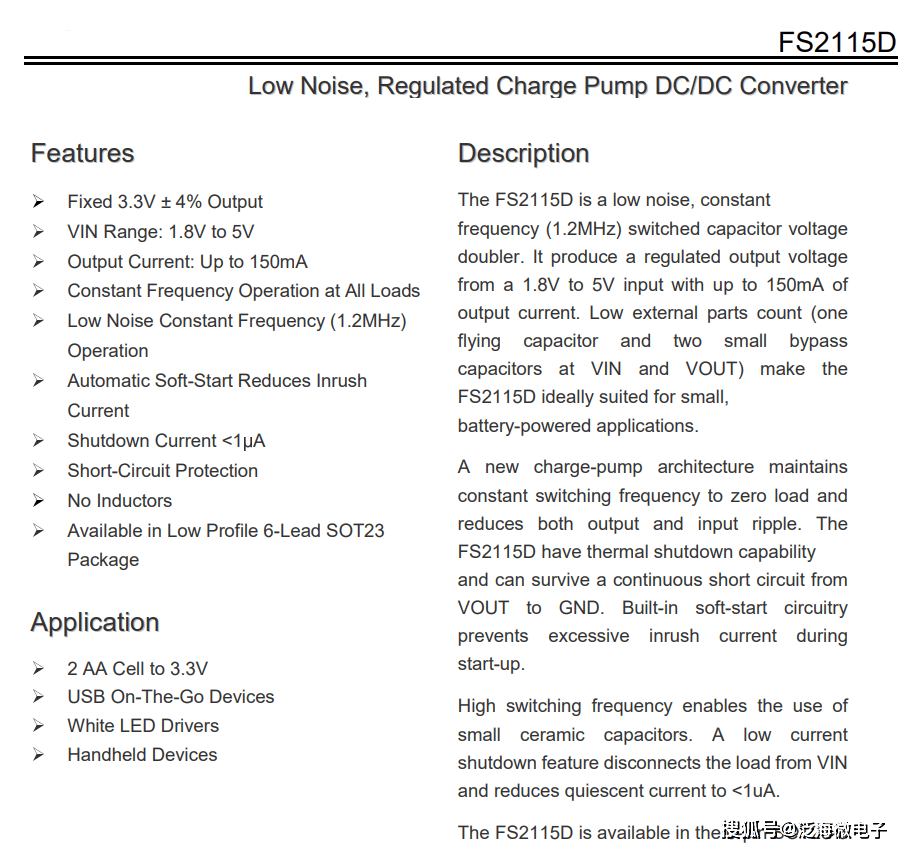

介绍
FS2115D 是一款低噪声、恒定频率 （1.2MHz） 开关电容倍压器。它从 1.8V 至 5V 输入产生一个稳定的输出电压，输出电流高达 150mA。FS2115D 的外部元件数量少（VIN 和 VOUT 处有一个跨接电容器和两个小型旁路电容器），非常适合小型电池供电应用。
新的电荷泵架构将恒定的开关频率维持在零负载，并降低输出和输入纹波。FS2115D 具有热关断功能，可以承受从 VOUT 到 GND 的连续短路。 内置软启动电路可防止启动期间浪涌电流过大。
高开关频率允许使用小型陶瓷电容器。低电流关断功能可将负载与 VIN 断开，并将静态电流减小至 <1uA。
FS2115D 采用 6 引脚 SOT23-6 封装。
特征
➢固定 3.3V ± 4% 输出
➢输入范围：1.8V 至 5V
➢输出电流：高达 150mA
➢在所有负载下保持恒定频率操作
➢低噪声恒定频率 （1.2MHz）操作
➢自动软启动可降低浪涌电流
➢关断电流 <1A
➢短路保护
➢无电感器
➢采用扁平 6 引脚 SOT23 封装
应用
➢2节AA电池至3.3V
➢移动中的 USB 设备
➢白光 LED 驱动器
➢手持设备
