做硬件的兄弟们都有过这种抓狂的经历：仿真跑得堪称完美，一打板子回来，信号飘得连亲妈都不认识。为什么？因为你只是在“画”图，而不是在“设计”电路。

运放电路的灵魂，就在于“精度”二字 。今天咱们不聊虚的，直接硬核拆解常见运放电路的精密运用技巧 。为了让你直观感受到精度的天花板，本次底层仿真我们专门挑了一颗“狠角色”——单通道轨对轨、最大失调电压 Vos(max) 仅仅只有 10uV 的 OPA333 运放 。

干货极度硬核，建议先点赞收藏，留着画板子的时候慢慢看！

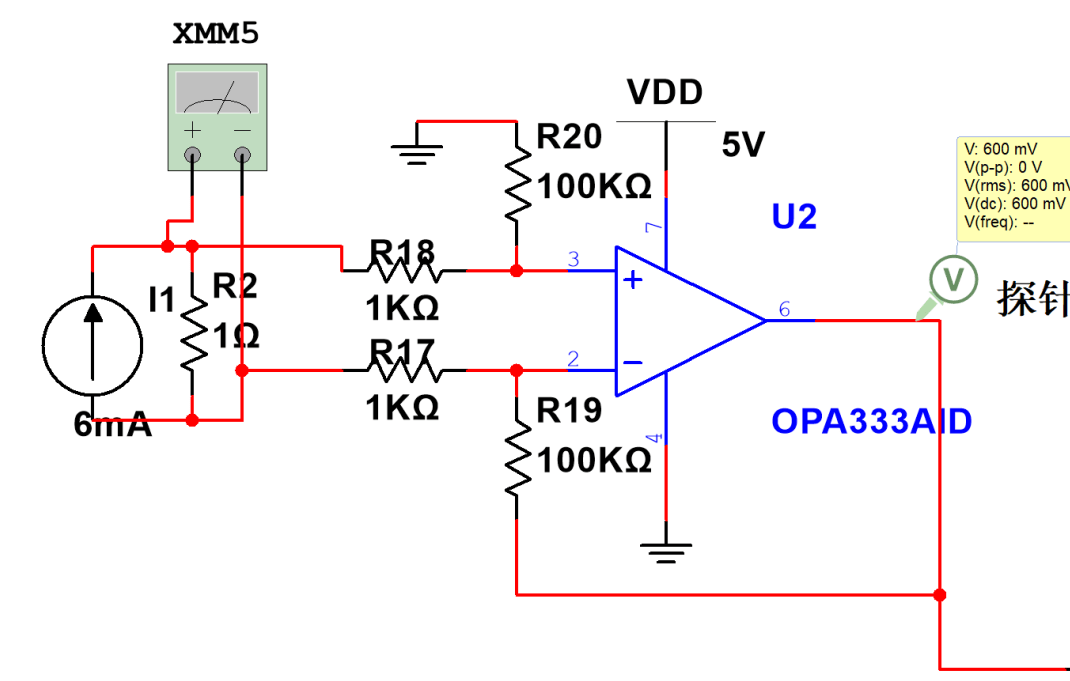

1. 还在傻傻串电阻测电流？高精度电流采集的正确姿势

很多新手测电流，就是简单粗暴地串个采样电阻，结果一跑大电流，误差大得离谱。真正的高级玩法，是采用与减法器结构完全一致的电流采集电路 。

图片来源：@水云身524

硬件心法：电阻匹配是这条电路的生命线！你必须在BOM表里卡死精度，确保 R18=R17，同时 R20=R19 。

·

·

·

·

深度解析：在这个完美匹配的严苛前提下，输出电压公式被极大地简化为 Vout = Vin * R20/R18 。这个电路的精髓在于，它的输入端与减法器电路保持一直，但核心要求是减法器同侧的两电阻一致 。只有这样，才能最大程度地抑制共模干扰。

·

·

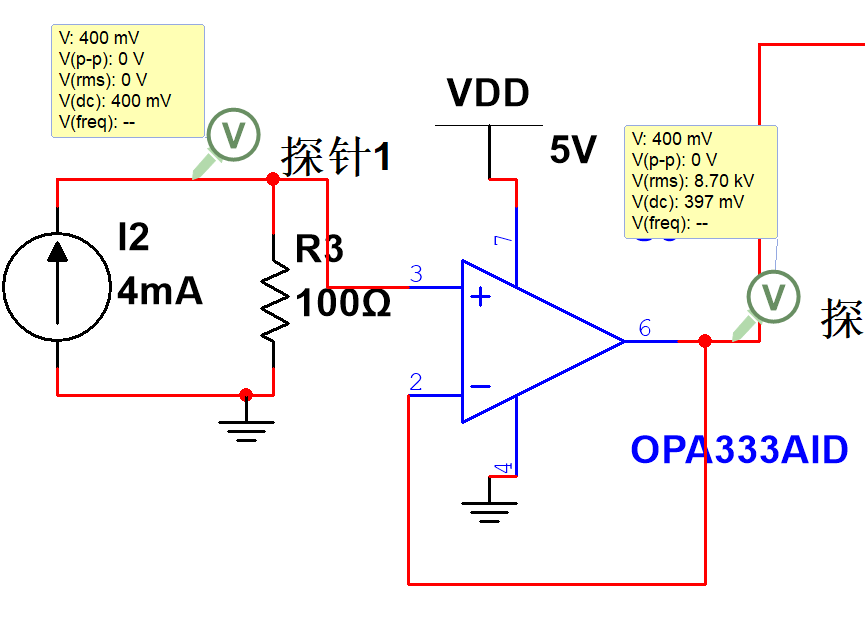

2. 信号一接就拉胯？你需要“隔离神器”——电压跟随器

传感器明明测到了电压，一接入单片机ADC，电压就莫名其妙掉了一大截？别怀疑单片机，那是你没做前后级阻抗隔离！这时候，电压跟随器必须出场 。

图片来源：@水云身524

表象与真相：它的输出公式看似是一句废话：Vout = Vin 。但它凭什么不可或缺？

深度解析：凭它拥有高输入阻抗低输出阻抗的特性 。它对前级电路相当于开路，而输出电压又不受后级阻抗影响，也就是说——电压跟随器的前、后级电路之间互不影响 。隔离作用就是将负载对输入端的影响隔离掉 。

无图无真相，看看这组残酷的比较如下 ：

图片来源：@水云身524

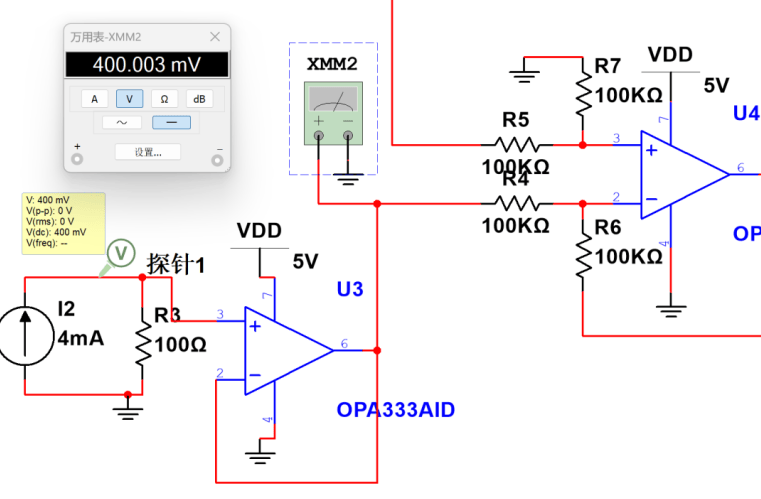

图1（翻车现场）：图1是未加电压跟随器，导致前后两级干扰 。因为 R3 与 R4 相差过大，所以干扰不明显，但在实际中这是个大隐患 。

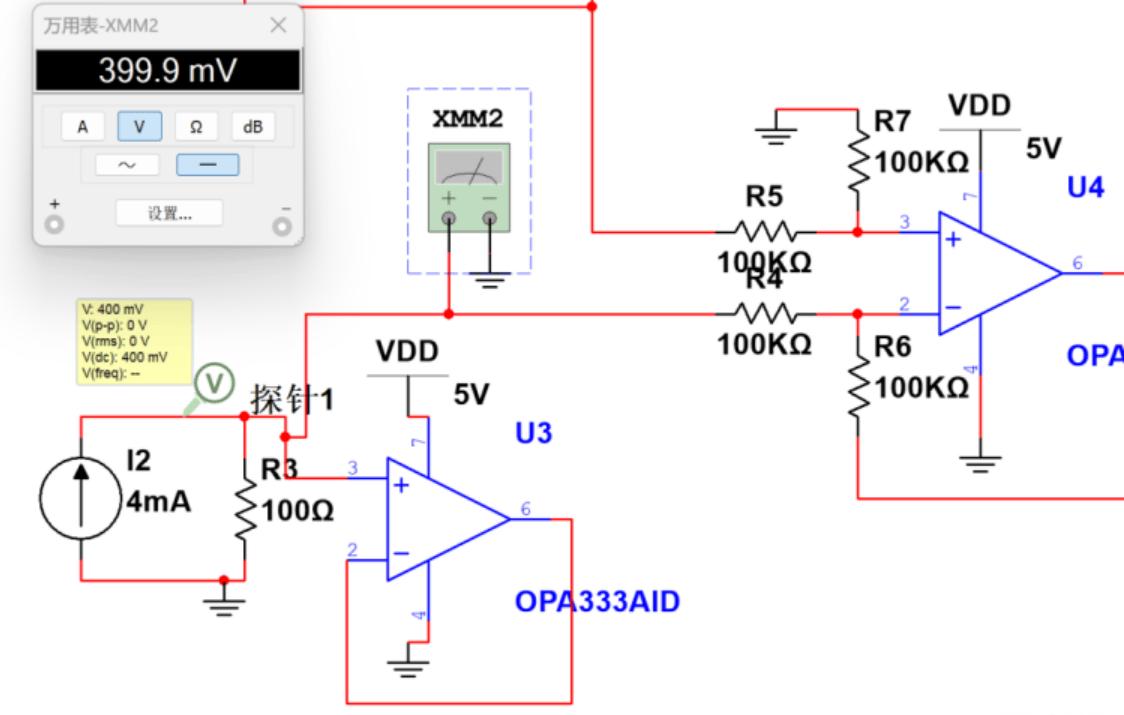

图2（满血复活）：图2加了电压跟随器，明显电压精度更高 ！

3. 专治各种本底偏移：同相减法器

处理传感器信号时，自带的直流偏置电压就像鞋里的沙子，极度难受。同相减法器就是为了处理电压偏置而生的 。

图片来源：@水云身524

深度解析：硬件设计的玄机全在电阻网络的对称性里。这里强制要求 R5=R7，并且 R4=R6 。为什么要这么苛刻？因为四电阻相等可降低偏置电压，提高电路精度 。在微伏级别的博弈中，这就是决定成败的关键细节！

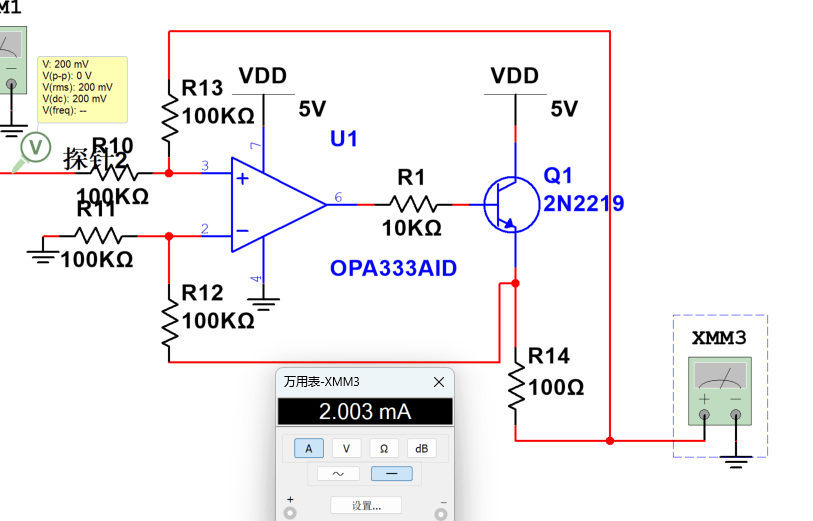

4. 工业控制的“常青树”：4~20mA电流输出电路

搞工控和仪表的兄弟，谁没被 4~20mA 传输折磨过？如何稳定地输出这个电流？看下面这个经典架构 。

图片来源：@水云身524

深度解析：输出电流完全由输入电压和反馈端的采样电阻决定，精准咬合公式：Iout = Vin / R14 。

工程扩展：它赋予了系统极大的布线灵活性，三极管集电极可接耐压范围内任意电压 。这意味着它可以轻松适配工业现场各种恶劣供电环境。

5. 最熟悉的陌生人：同相电压放大电路

这是几乎所有人在课本里学过的第一个运放电路，但书本绝对没告诉你它的全部底牌 。

图片来源：@水云身524

基础账本：它的放大倍数 A = (R16 + R15) / R15 。

深度解析（高能预警）：同相放大的最大光环，是输入阻抗=运放阻抗，即输入阻抗极高 。但硬件世界永远遵循妥协的艺术——它的致命代价是放大倍数只能大于1且不如反相放大稳定 。用它，就要承受潜在的风险。

老登总结：

真正的硬件高手，从来不是靠死记硬背电路图，而是深刻洞察阻抗匹配、偏置抵消和物理隔离原理。看懂了这5个电路的底层逻辑，你的硬件设计能力绝对能直接甩开80%的新手。
