恒温晶振（Oven-Controlled Crystal Oscillator，OCXO）是一种通过恒温控制技术实现超高频率稳定性的晶体振荡器。其核心原理是将晶体置于恒温槽内，通过加热和温度控制电路维持晶体工作温度的恒定，从而大幅降低温度变化对频率的影响。

恒温晶振在地面卫星接受器上主要优势如下：

1. 高频率稳定性

· 需求背景：卫星信号（如通信、导航卫星）通常采用高频载波（如L波段、C波段），接收器需要通过下变频和相干解调提取数据，对本地振荡器的频率稳定性要求极高。

· OCXO优势：OCXO通过恒温槽将晶体温度控制在±0.1℃以内，典型频率稳定度可达±1×10⁻⁹至±1×10⁻¹¹（日漂移量），远优于普通晶振（XO）或温补晶振（TCXO）。这种稳定性可显著降低信号解调时的误码率（BER）。

2. 低相位噪声

· 应用场景：卫星信号传输速率高（如QPSK、16APSK调制），相位噪声过大会导致信号星座图模糊，增加误码率。

· OCXO作用：OCXO在1 kHz偏移处的相位噪声通常低于-150 dBc/Hz，确保本地振荡信号的频谱纯净度，提升信号解调精度。

3. 抗温度波动

· 环境挑战：地面接收器可能暴露于极端温度变化（如-40°C至+70°C），普通晶振会因温度漂移导致频率偏移。

· 恒温机制：OCXO内部加热器主动维持晶体温度恒定（如+75°C），即使外部温度剧烈变化，频率漂移仍被抑制在ppb（十亿分之一）级别，保障接收器全天候可靠性。

4. 多普勒频移补偿

· 卫星动态：低轨卫星（如Starlink、GPS）因高速运动产生多普勒频移（典型范围±10 kHz至±100 kHz），接收器需实时跟踪频率变化。

· OCXO支撑：OCXO的高稳定参考时钟为锁相环（PLL）提供基准，确保本地振荡器能快速、精确跟踪频偏，避免信号丢失。

5. 长期老化补偿

· 长期稳定性：OCXO的年老化率通常<±0.1 ppm，而普通晶振可能达到±2 ppm/年。这对需要长期连续运行的卫星地面站（如深空通信）尤为重要，减少校准维护频率。

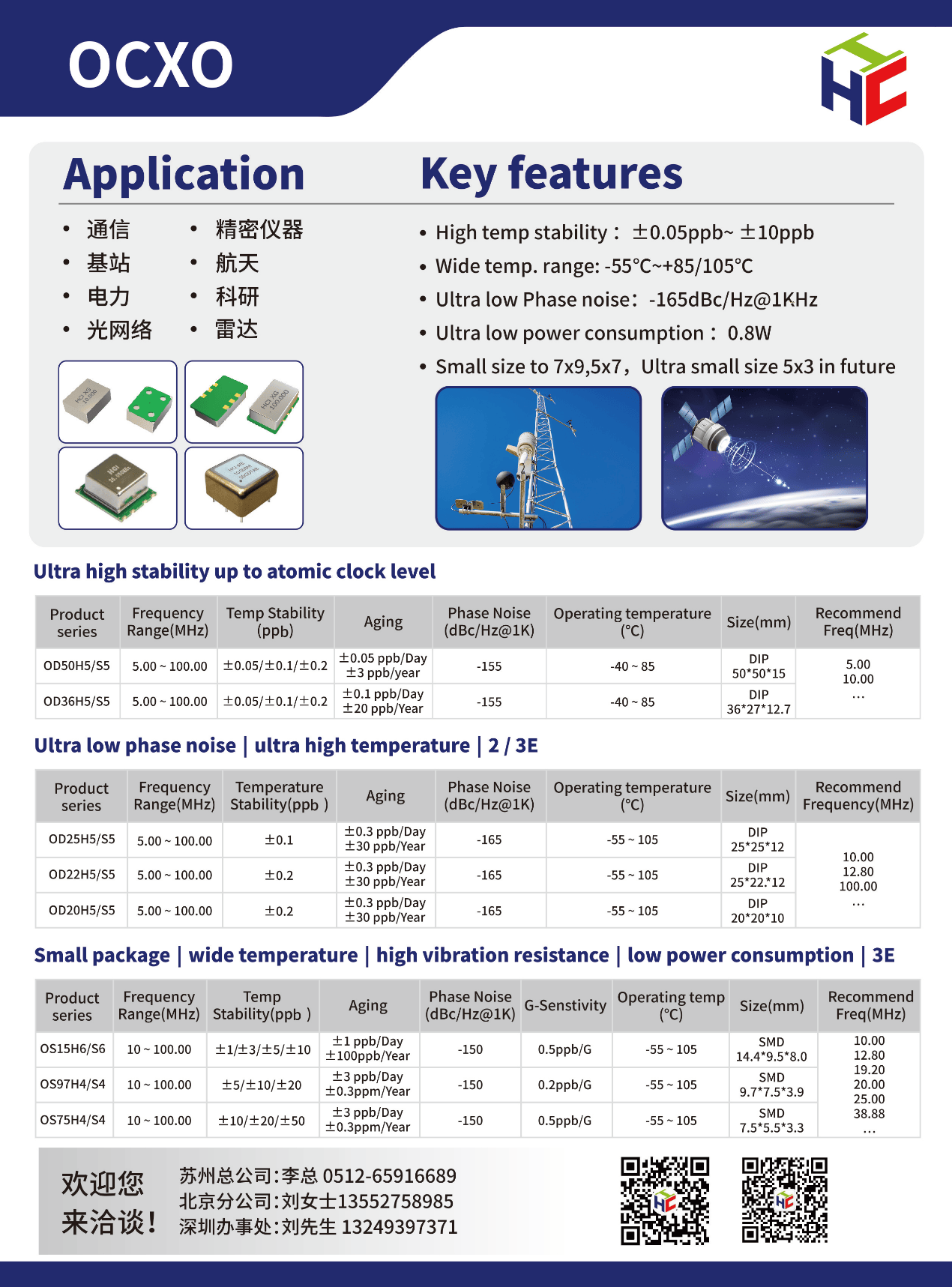

6. 常见频率范围

卫星接收器中OCXO的常用频率主要集中在以下范围：

· 10 MHz：作为基础参考频率，广泛用于生成高频本振信号（通过PLL倍频）或直接作为基带处理时钟。

· 100 MHz：适用于高速数字信号处理（如ADC/DAC采样时钟）或直接驱动射频前端。

· 其他特殊频率：如10.230MHz、 20 MHz、25 MHz、50 MHz 等，需根据系统需求定制。

7. 频率选择的依据

(1) 卫星信号频段与下变频需求

卫星接收器需将高频信号（如L、C、Ku波段）下变频至中频（IF），OCXO通常用于以下场景：

· 本振（LO）参考源：

o 例如：接收 L波段（1-2 GHz） 信号时，可能使用 10 MHz OCXO 作为PLL参考，通过倍频生成高频LO（如1 GHz）。

o C波段（4-8 GHz） 接收机可能采用 100 MHz OCXO，通过锁相环合成高频LO信号。

· 直接中频处理：

o 若中频为 70 MHz 或 140 MHz，OCXO可能直接提供该频率时钟，驱动ADC/DAC或解调芯片。

(2) 系统架构与标准规范

· GNSS接收机（GPS/北斗）：

o 基带芯片通常需要 16.368 MHz（GPS L1）或 10.23 MHz（原始GPS时钟）的参考频率，经内部PLL生成所需频率。

o 高精度接收机（如RTK）可能直接使用 10 MHz OCXO 作为外部参考，提升时钟稳定性。

· 卫星电视（DVB-S2/S2X）：

o LNB（低噪声下变频器）的本振频率通常为 9.75 GHz 或 10.6 GHz（Ku波段），但其参考时钟可能由 10 MHz OCXO 驱动锁相环生成。

· 卫星通信地球站（VSAT）：

o 遵循ITU-T G.813同步标准，主时钟常采用 10 MHz 或 20 MHz（E1接口时钟）的OCXO。

(3) 数字信号处理需求

· ADC/DAC采样时钟：

o 若接收器采用 100 MSPS（兆采样/秒） 的ADC，可能需要 100 MHz OCXO 直接提供采样时钟，降低抖动（Jitter）。

· FPGA/ASIC基带处理：

o 基带芯片的并行数据接口可能需要 25 MHz、50 MHz 或 125 MHz 的同步时钟。

8. 典型应用实例

(1) GPS接收机

· OCXO频率：10 MHz（外部参考）

· 作用：通过PLL生成1575.42 MHz（L1频段）的本地振荡信号，同时为基带提供精准时序。

(2) 低轨卫星通信终端（如Starlink）

· OCXO频率：100 MHz

· 作用：驱动高速ADC（如1 GSPS）和多通道PLL，支持Ku波段（12-18 GHz）信号的快速捕获与跟踪。

总结

恒温晶振通过极致频率稳定性和低相位噪声，成为地面卫星接收器的核心时钟源，尤其适用于高动态、低信噪比（SNR）的严苛环境。尽管存在功耗和体积限制，但在导航、通信、遥感等关键领域，OCXO仍是不可替代的选择。
