在电子电路的奇妙世界里，MOS管宛如一位默默耕耘却至关重要的“幕后英雄”，而今天，我们要聚焦的是MOS管的一种特殊连接方式——源极和栅极短接。这一操作看似简单，实则蕴含着诸多值得深入探究的奥秘，对我们的电子设计与应用有着不可忽视的影响。

一、MOS管基础认知

MOS管，全称为金属-氧化物-半导体场效应晶体管，是一种具有三个电极的半导体器件，分别为源极、栅极和漏极。它就像是一个精密的“阀门”，通过栅极施加电压，能够巧妙地控制源极和漏极之间电流的通断与大小，从而实现信号放大或开关控制的关键功能。其工作原理可以形象地比喻为，栅极如同一个“指挥者”，通过电场的作用来调配电荷的移动，进而决定整个“水流”（电流）的流通状态。

二、源极和栅极短接的独特之处

当MOS管的源极和栅极短接时，一种特殊且颇具实用性的工作状态便随之而来。此时，栅极和源极之间的电位差被强制归零，这意味着什么呢？打个比方，原本这个“阀门”有一个可以根据外部信号灵活调节的“控制杆”（栅极电压），但现在这个“控制杆”被固定住了，使得MOS管的工作特性发生了显著变化。

从静态工作状态来看，正常情况下MOS管能依据栅极相对于源极的电压精准地调节导通程度，可在栅极和源极短接后，无论外界如何施加门限电压，都仿佛失去了对“阀门”开合程度的精确掌控，MOS管可能始终处于饱和区而线性区或截止区的状态被打破，无法按照预期进行稳定的开关操作，就像一个失去精准调控的水龙头，水流要么过大要么过小，难以恰到好处地满足需求。

在动态性能方面，这种短接更是带来了不小的挑战。由于栅极直接与源极相连，任何来自负载侧的细微变化都会如同波浪一般迅速反馈至栅极，彻底破坏了原有的信号隔离特性。这就好比在一个原本平静的湖面投入一颗石子，泛起的涟漪会毫无阻碍地影响到整个湖面，使得正常的信号传输逻辑电平转换过程受到严重干扰，甚至可能引发振荡现象，让整个系统的稳定性如风雨中的小船般摇摇欲坠。

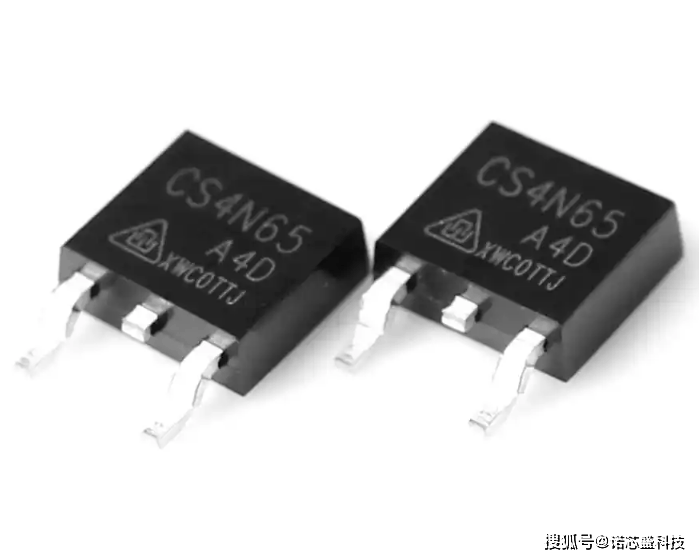

mos管的源极和栅极短接

三、潜在风险与影响

除了对工作状态的改变，源极和栅极短接还潜藏着一些风险。MOS管本身属于静电敏感元件，其内部结构中的绝缘层极为脆弱。当出现这种短接情况时，静电释放（ESD）的风险急剧增加，就如同在干燥的冬季，微小的静电火花都可能引发意想不到的麻烦，稍有不慎就可能对MOS管造成不可逆转的损坏。

这种短接还可能导致功耗增加，原本精心设计的低功耗电路可能会因此变成一个“电老虎”，不仅浪费能源，还可能使电路发热加剧，影响其他元器件的正常工作，就像一辆原本节能的汽车，突然变成了油老虎，不仅油耗大增，还可能因为过热而出现故障。

四、应用场景与注意事项

尽管源极和栅极短接存在诸多挑战，但在某些特定场景下却有着独特的应用价值。例如在一些简单的模拟二极管行为的场景中，通过将MOS晶体管的漏极和源极短接，利用栅极和源极之间的电压控制导通与截止状态，可以巧妙地模拟出一个二极管的行为，为电路设计提供了一种灵活的解决方案。

在实际应用中，我们必须谨慎对待这种情况。如果非必要，应避免出现源极和栅极短接的情况，以免给电路带来不必要的麻烦。若确实需要利用这种特性，设计者需要深入理解其工作原理和可能产生的影响，如同一位经验丰富的舵手，要在熟悉风浪特性的基础上，才能驾驭船只安全航行。

MOS管的源极和栅极短接是电子电路中一个不容忽视的现象，它既有着特殊的应用潜力，又伴随着一定的风险。只有充分了解其原理、影响和应用要点，我们才能在电子设计的海洋中准确掌舵，让它为我们的创新之路助力，而非成为阻碍。
