前言

充电头网淘到了航嘉一款2000W白金牌服务器电源，这款电源支持100-127V交流输入，输出功率为1000W。在200-240V交流输入时，达到额定输出功率2000W。电源额定输出电压为12V，待机电源输出为12V，额定输出电流3A。

服务器电源输入端设有散热风扇，电源插座和指示灯，输出端设有金手指连接器。电源内部采用PFC+LLC架构，符合80PLUS白金转换标准。下面充电头网就带来航嘉这款白金牌2000W服务器电源的拆解，一起看看内部的方案和用料。

航嘉2000W服务器电源外观

航嘉2000W白金牌服务器采用金属外壳，通过螺丝固定。

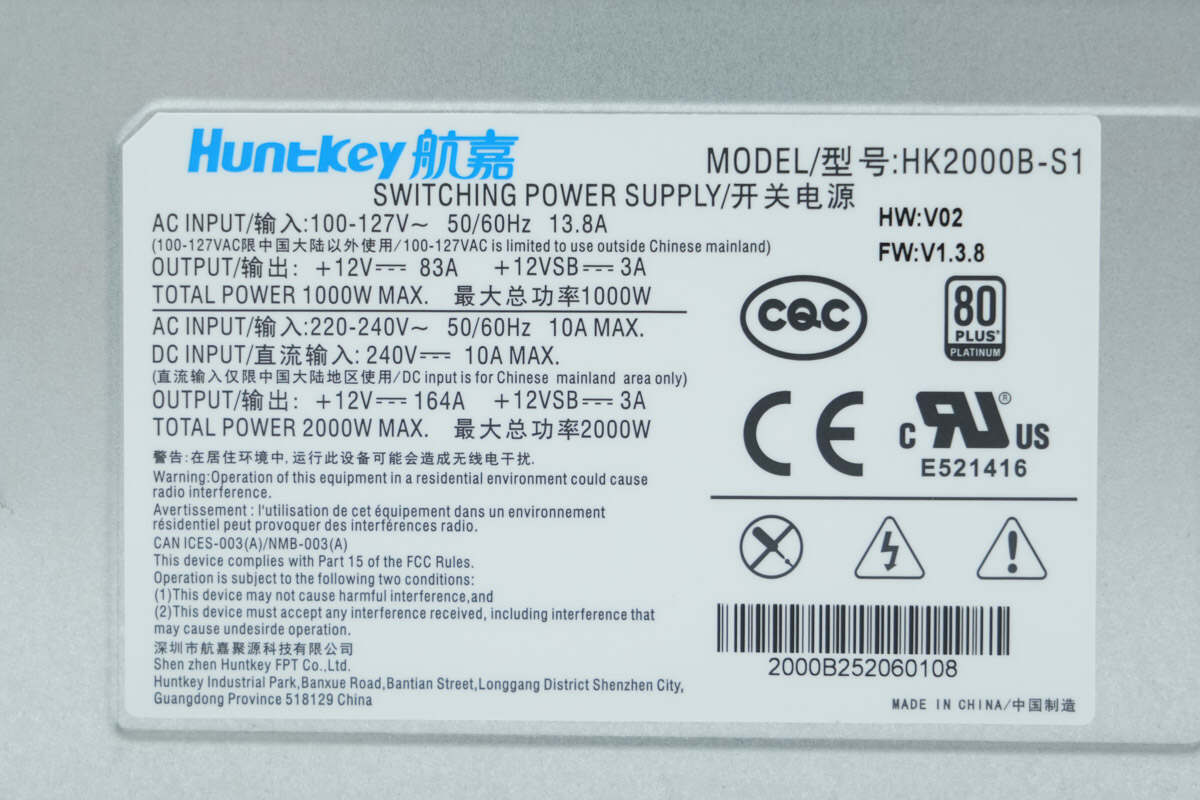

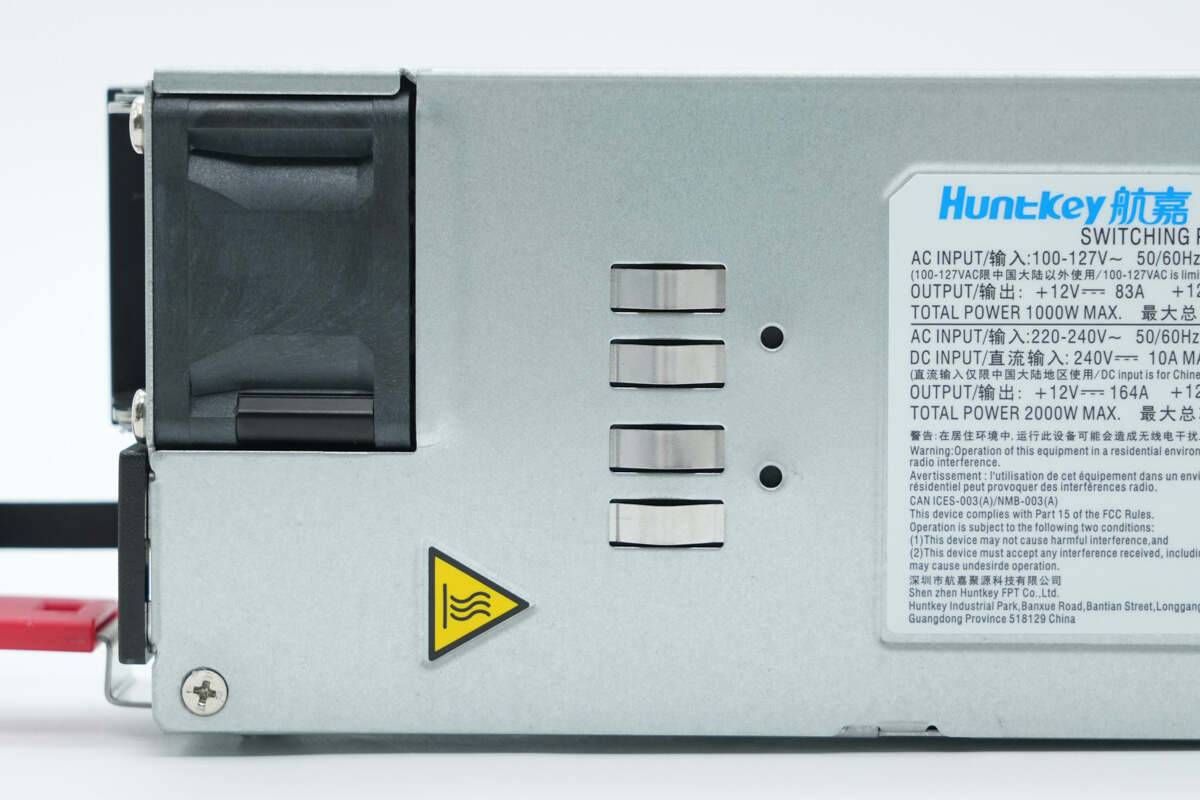

电源机身铭牌特写

型号：HK2000B-S1

输入：100-127V~ 50/60Hz 13.8A

输出：+12V83A +12VSB 3A

最大总功率1000W

输入：200-240V~ 50/60Hz 10A MAX

直流输入：240V 10A MAX

输出：+12V 164A +12VSB 3A

最大总功率2000W 电源通过了CQC、CE、UL认证，具备80PLUS白金能效。

壳体设有弹片接地。

散热风扇通过螺丝固定。

壳体另一侧也设有弹片接地。

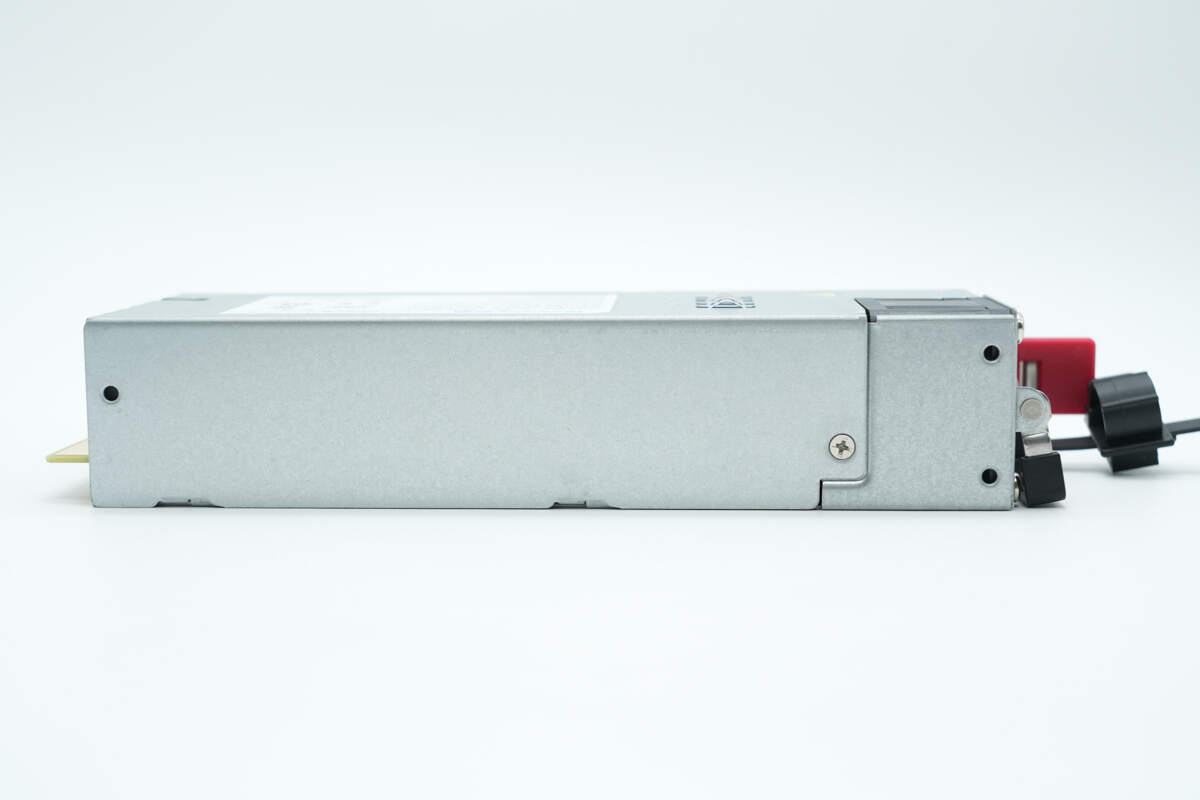

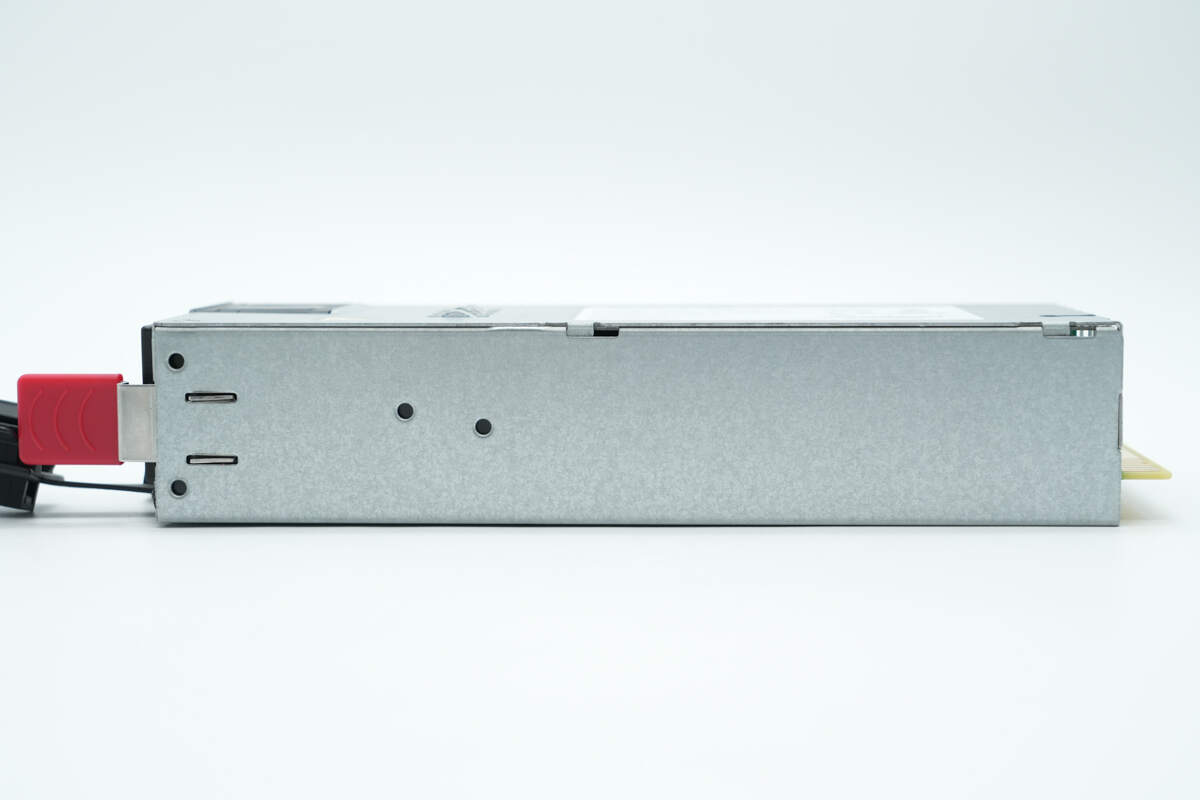

壳体侧面设有固定螺丝。

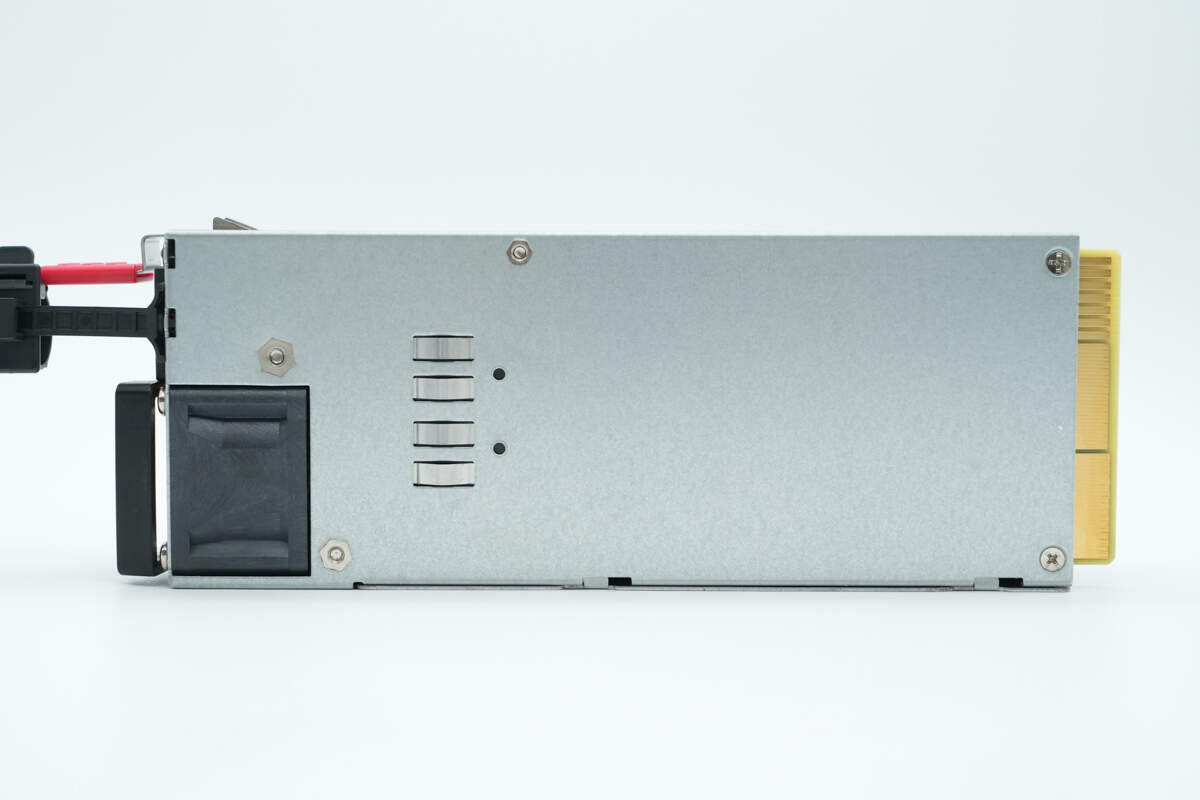

另一侧设有固定把手。

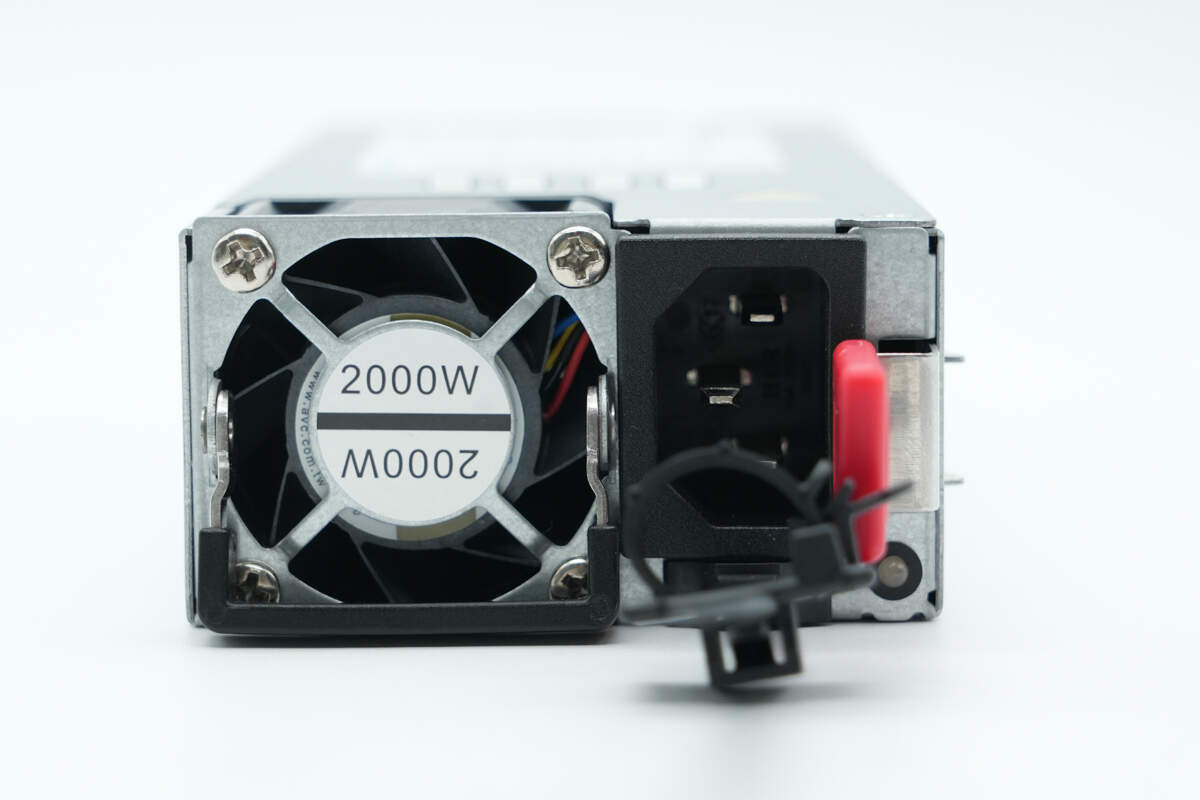

电源输入端设有提手，散热风扇，电源指示灯，品字插座和脱扣把手。

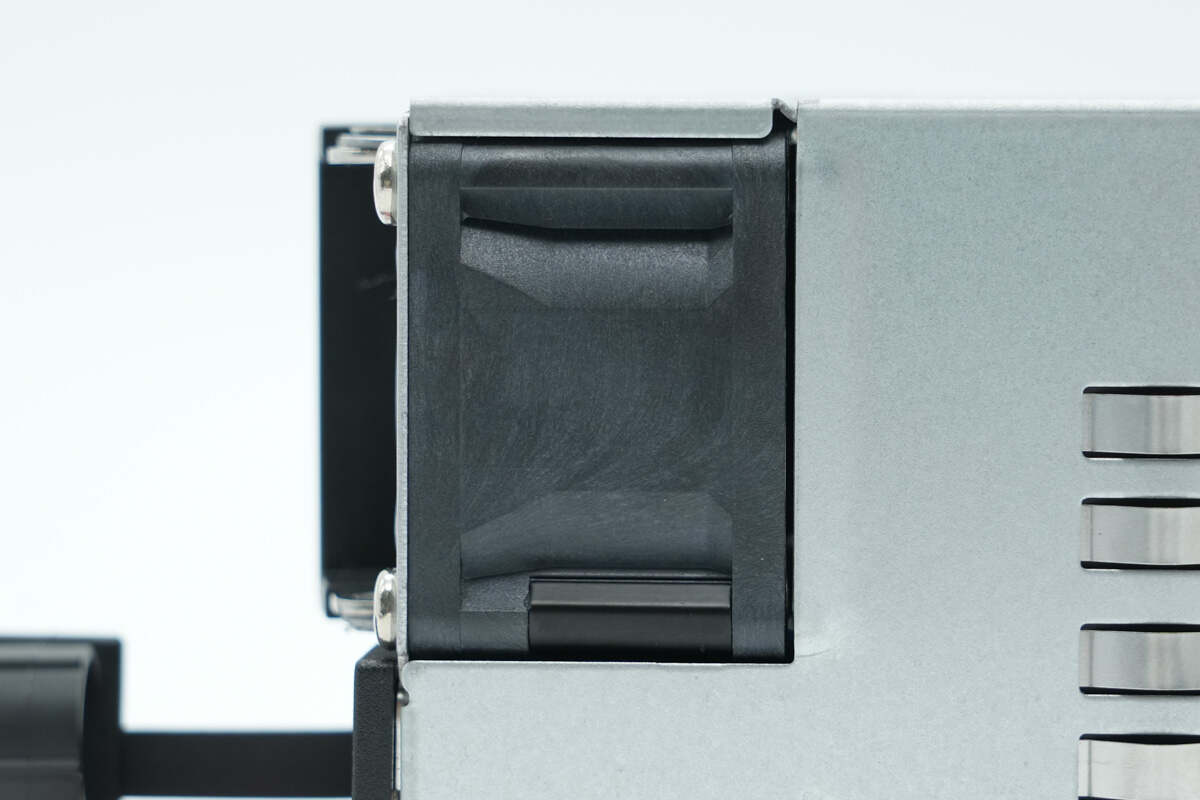

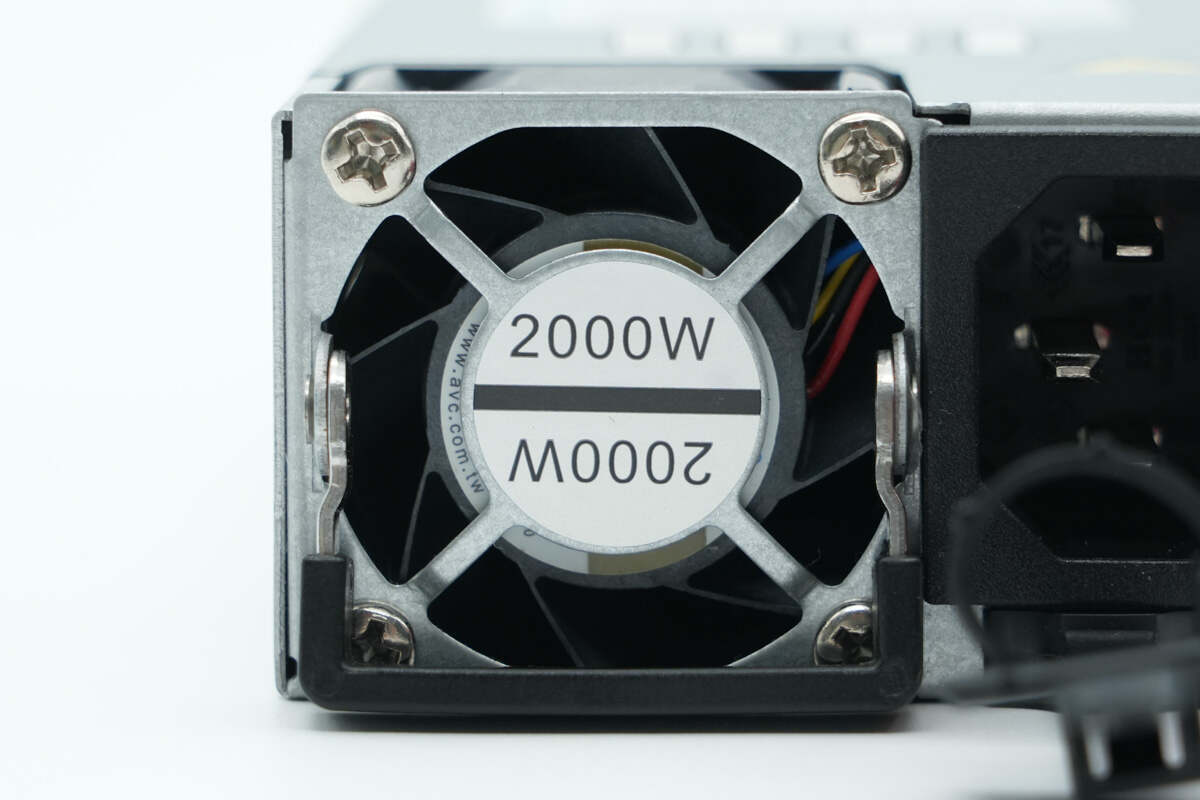

散热风扇设有保护罩，标注电源输出功率。

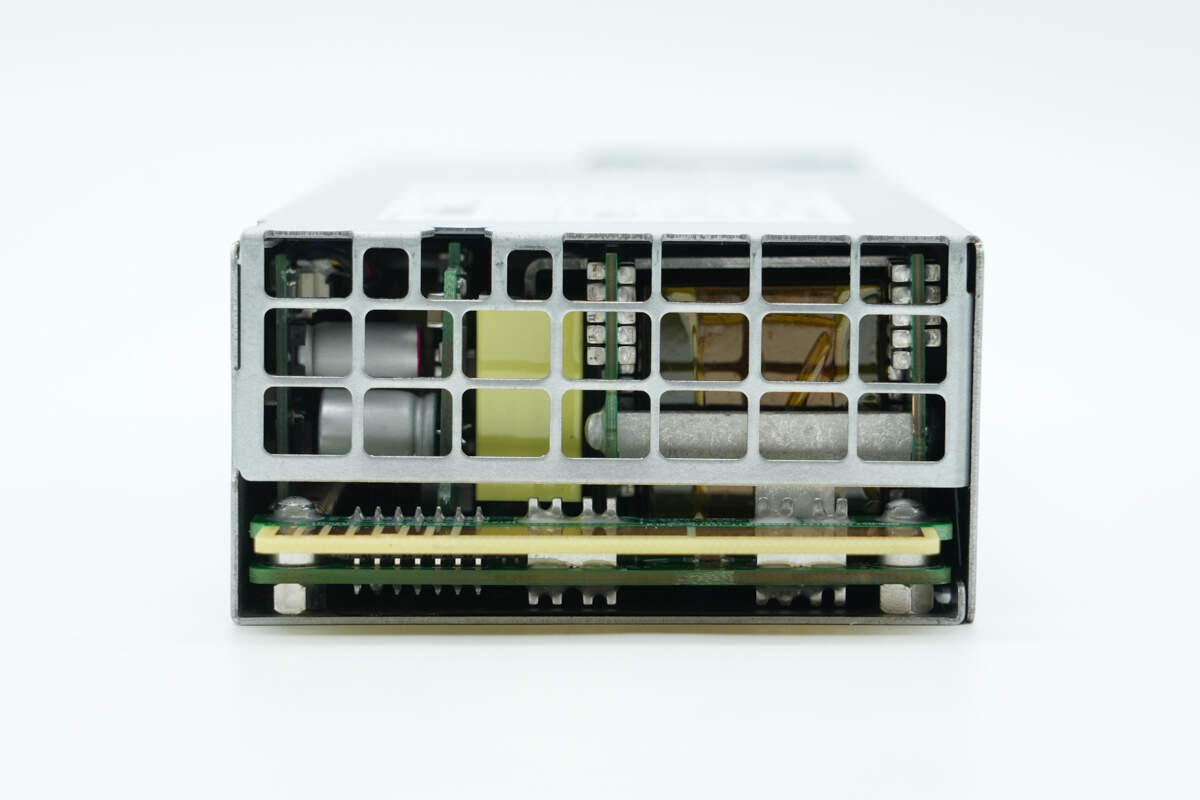

电源输出端外壳设有格栅通风，金手指小板通过PCB焊接转接。

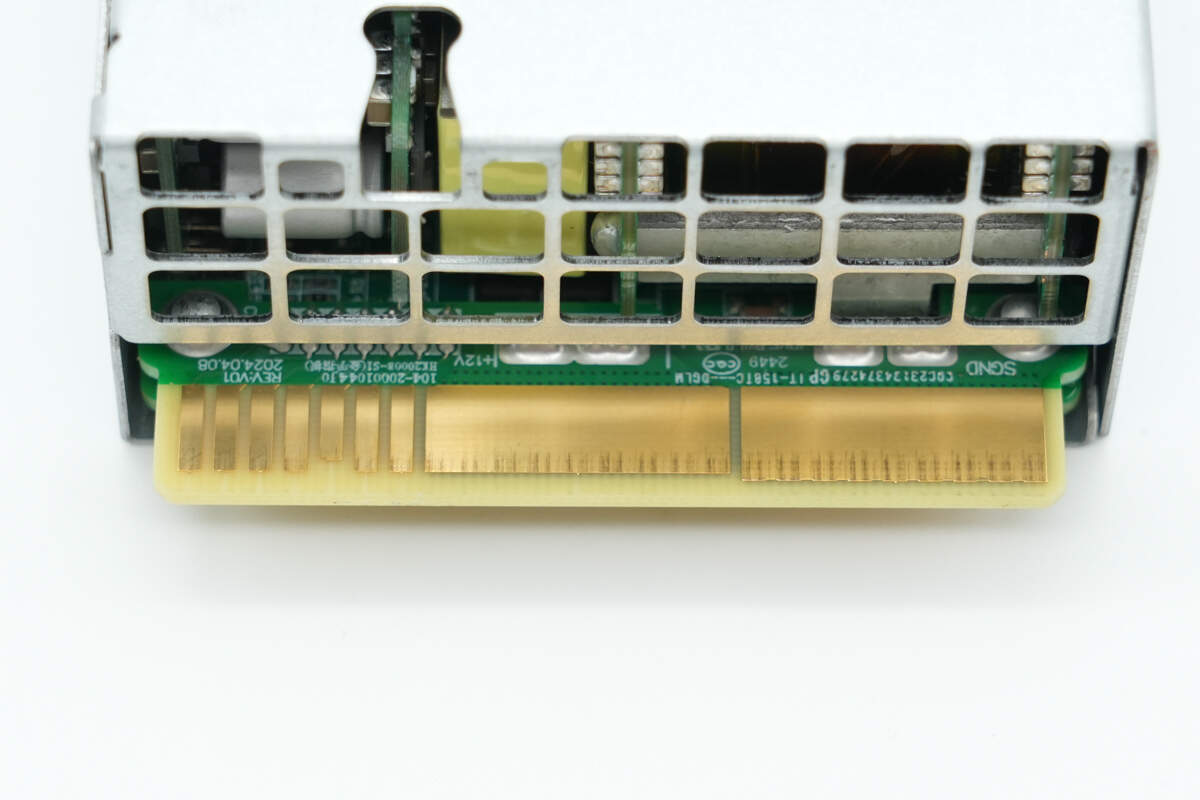

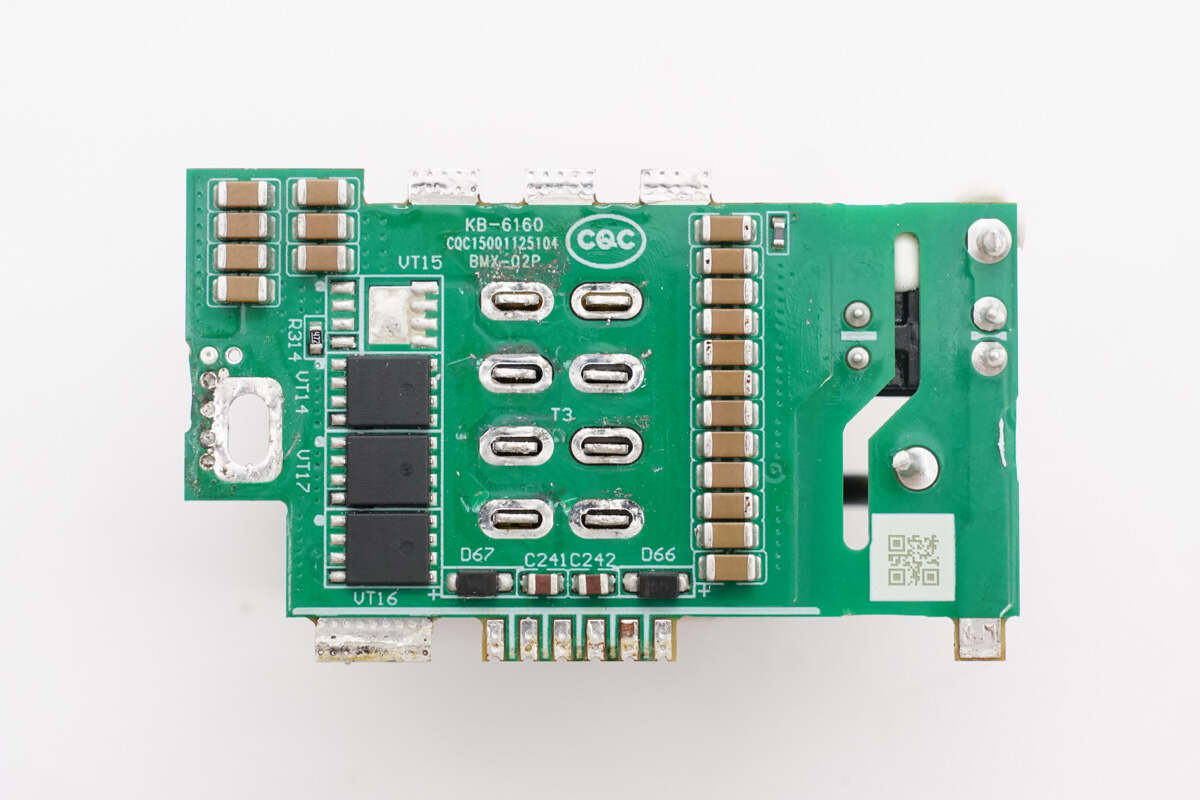

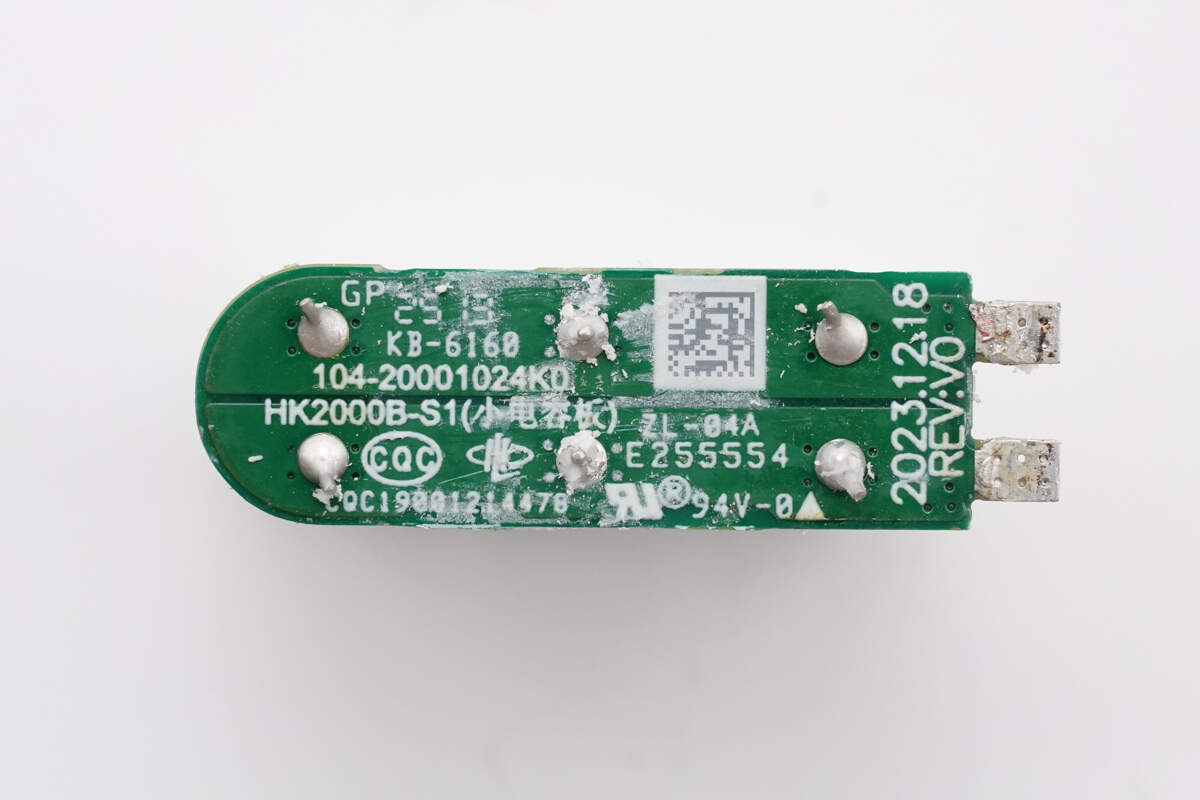

电源输出端金手指小板特写。

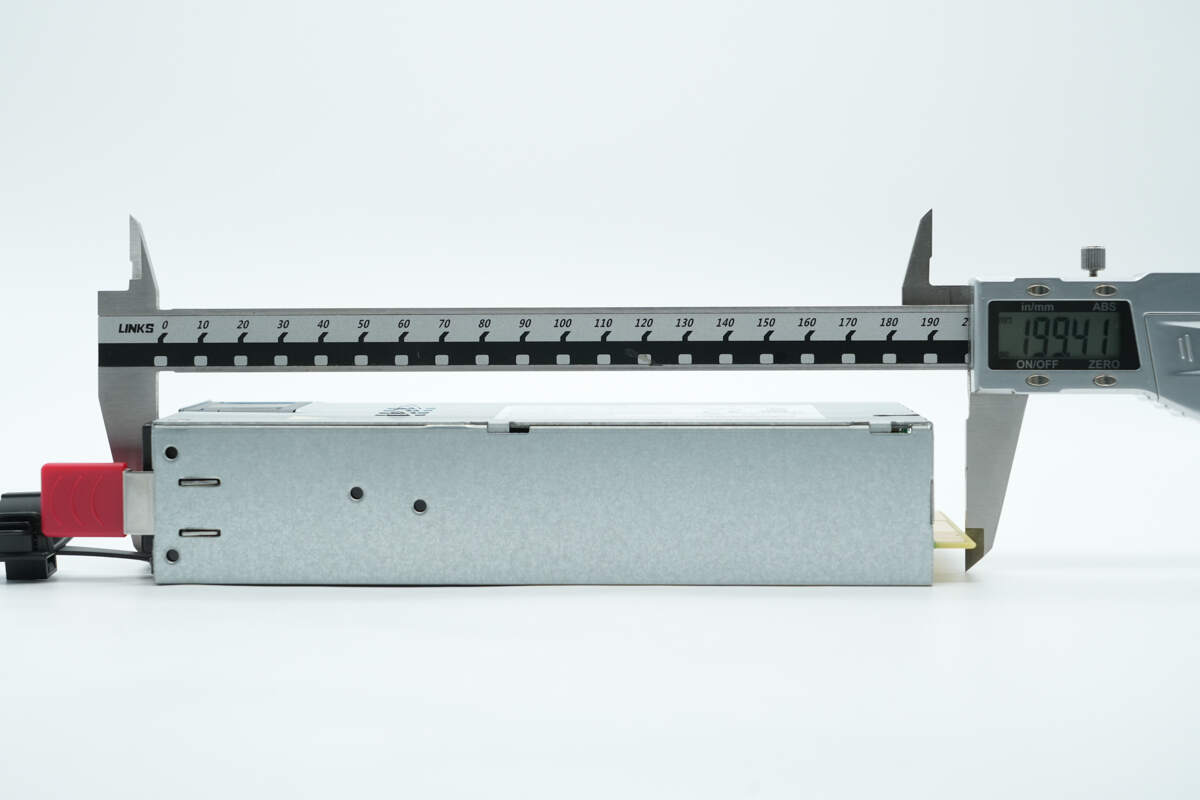

使用游标卡尺测得电源模块长度约为200mm。

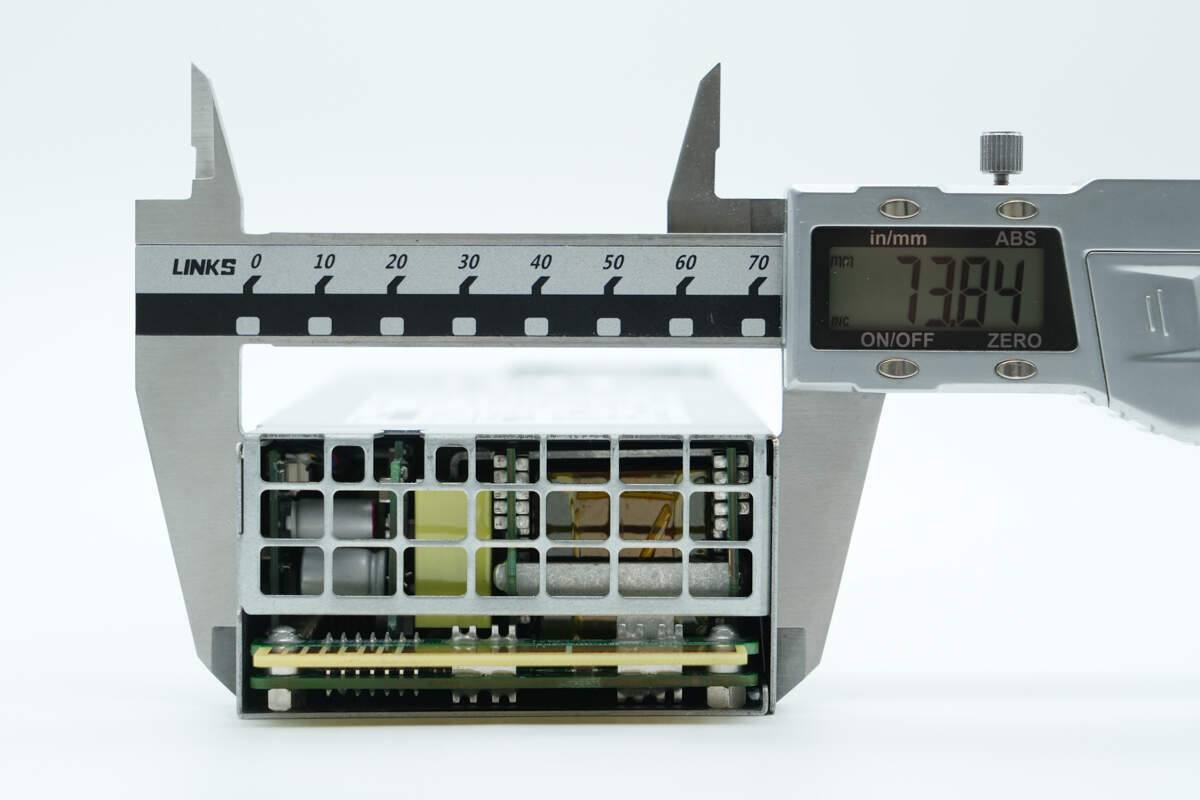

机身宽度约为73.8mm。

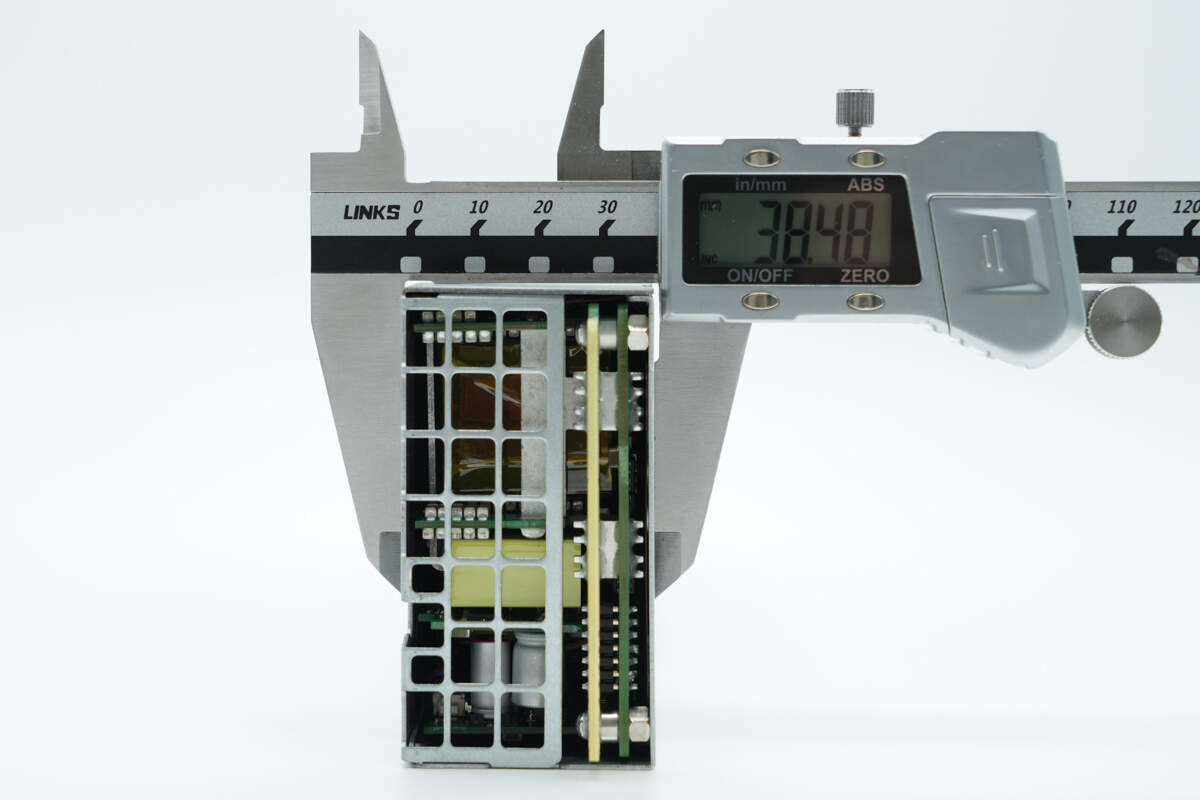

机身厚度约为38.5mm。

电源模块拿在手上的大小直观感受。

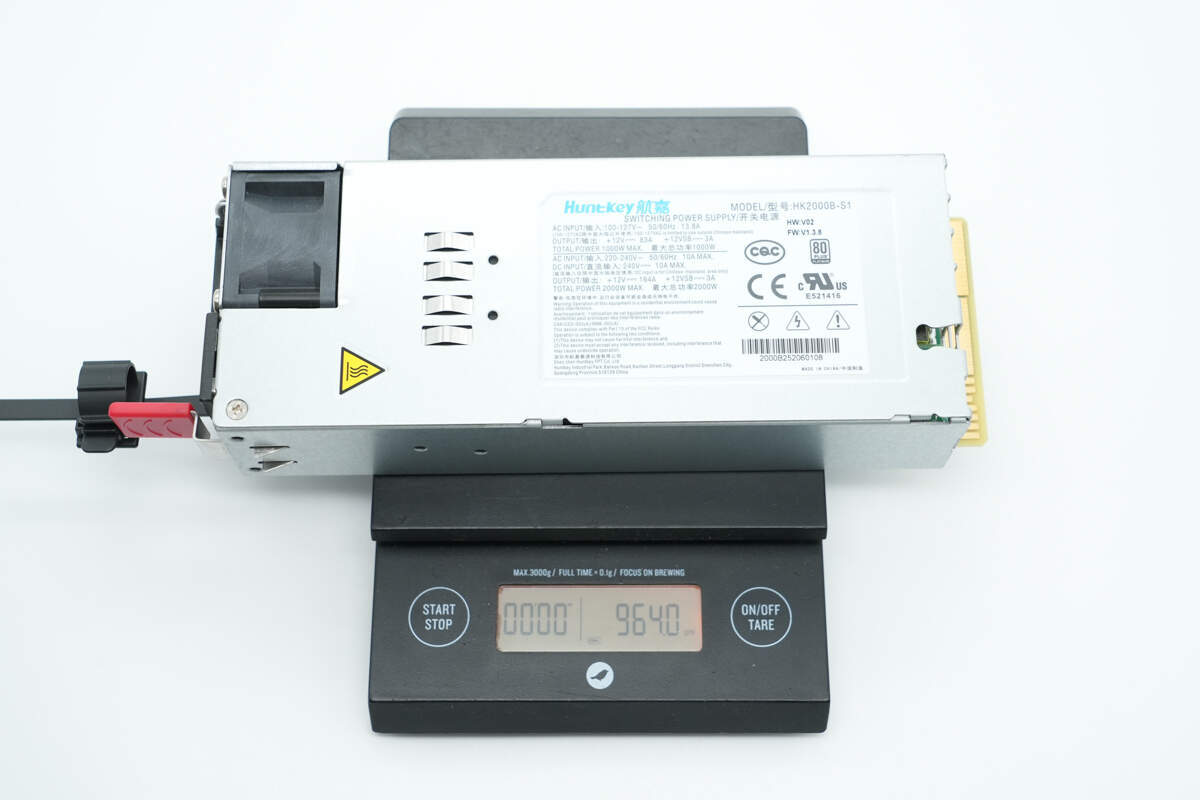

测得电源模块重量约为964g。

航嘉2000W服务器电源拆解

看完了航嘉这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

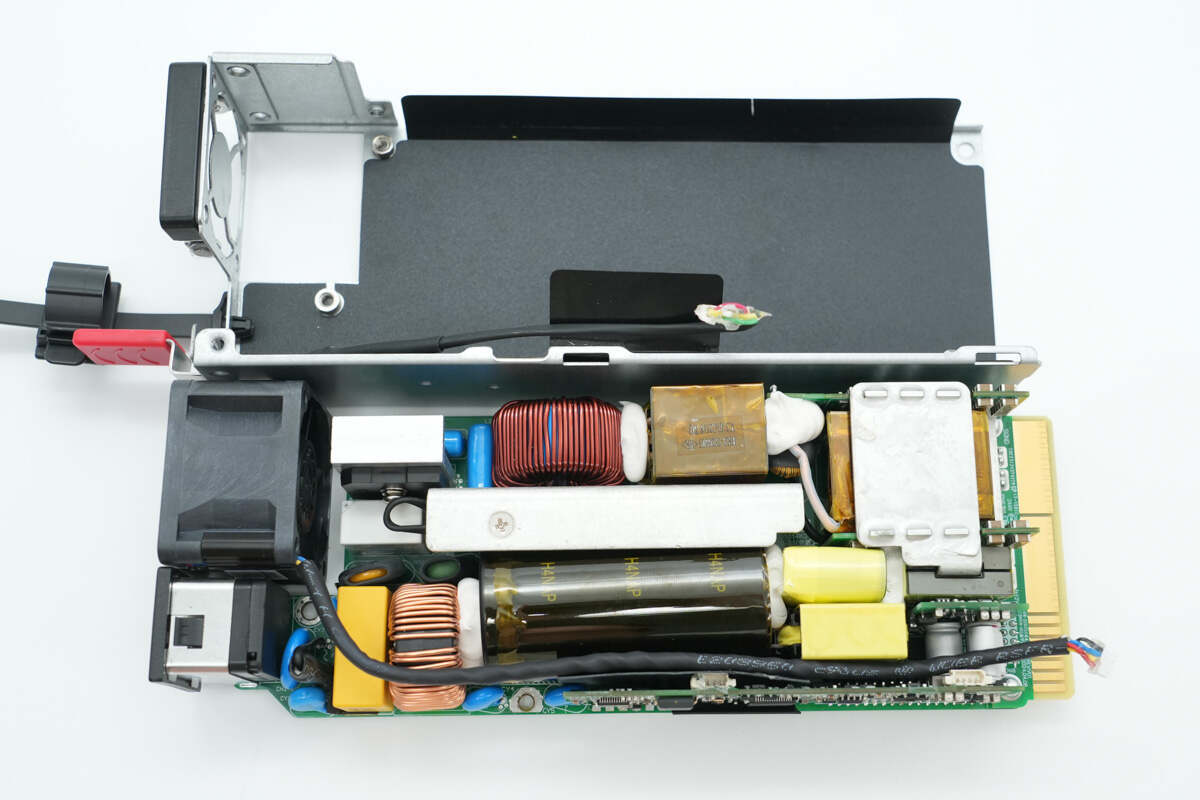

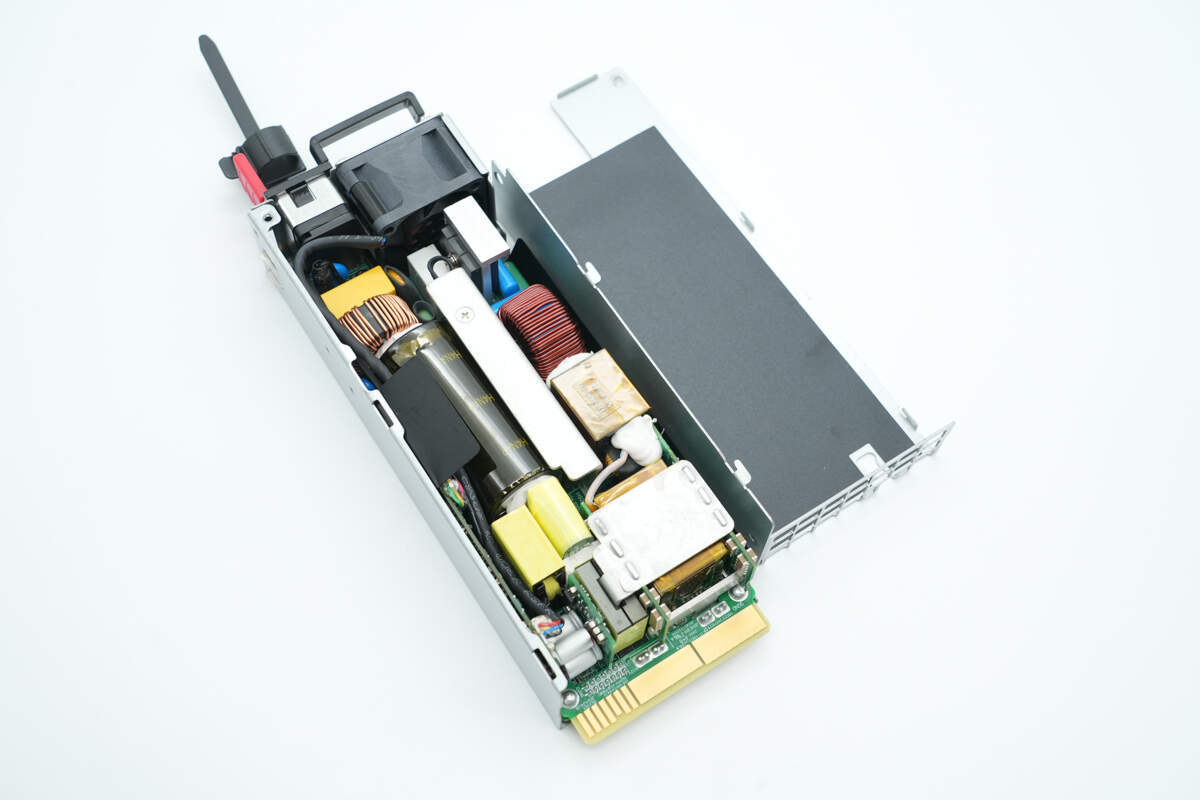

首先拧开外壳固定螺丝，拆下电源上盖，上盖内部设有黑色绝缘麦拉片。

PCBA模块通过螺丝固定在壳体内部。

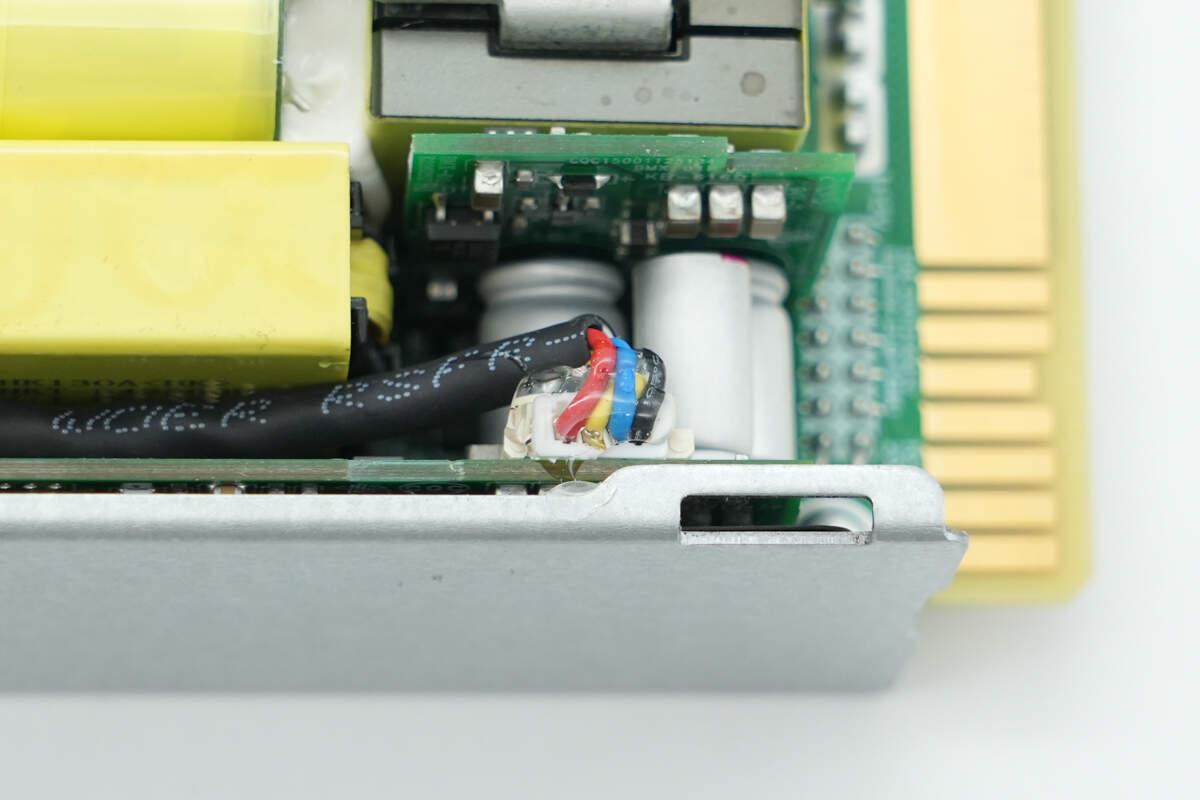

电源指示灯通过插接件连接。

散热风扇也通过插接件连接。

拧下固定螺丝取出PCBA模块，壳体内部设有黑色绝缘麦拉片。

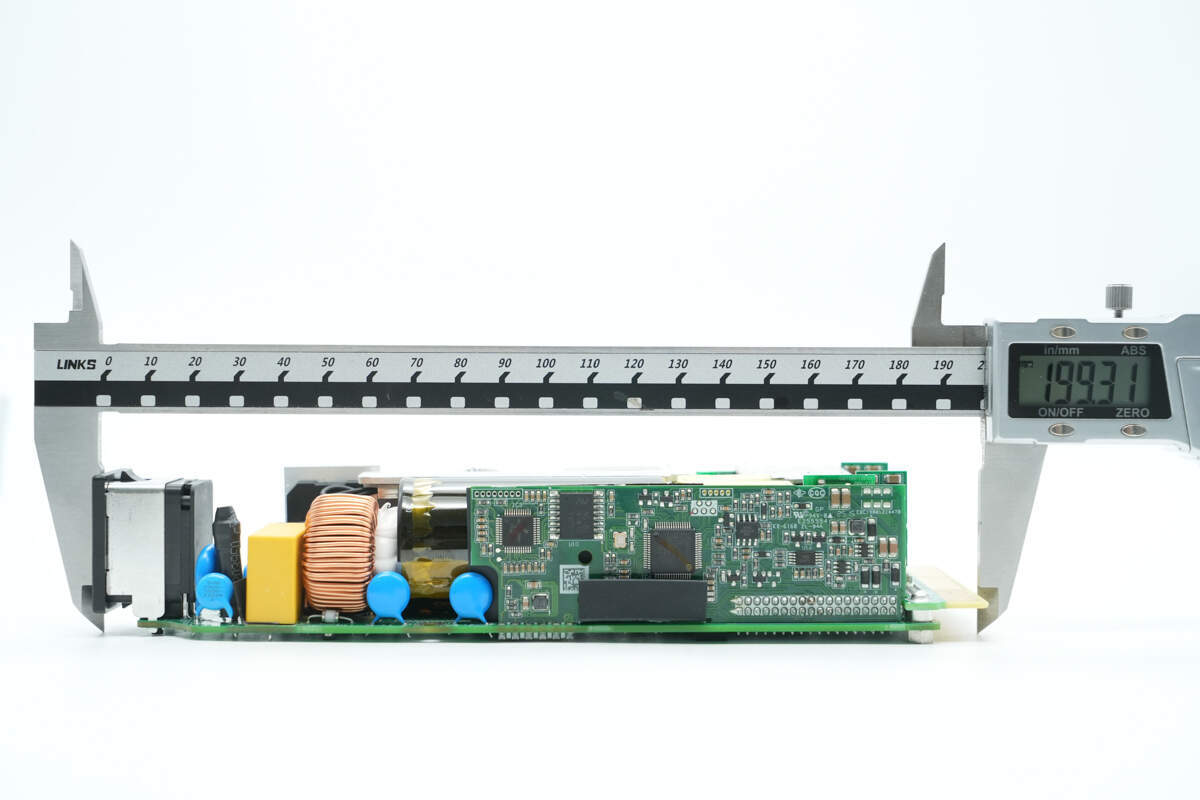

使用游标卡尺测得PCBA模块长度约为199mm。

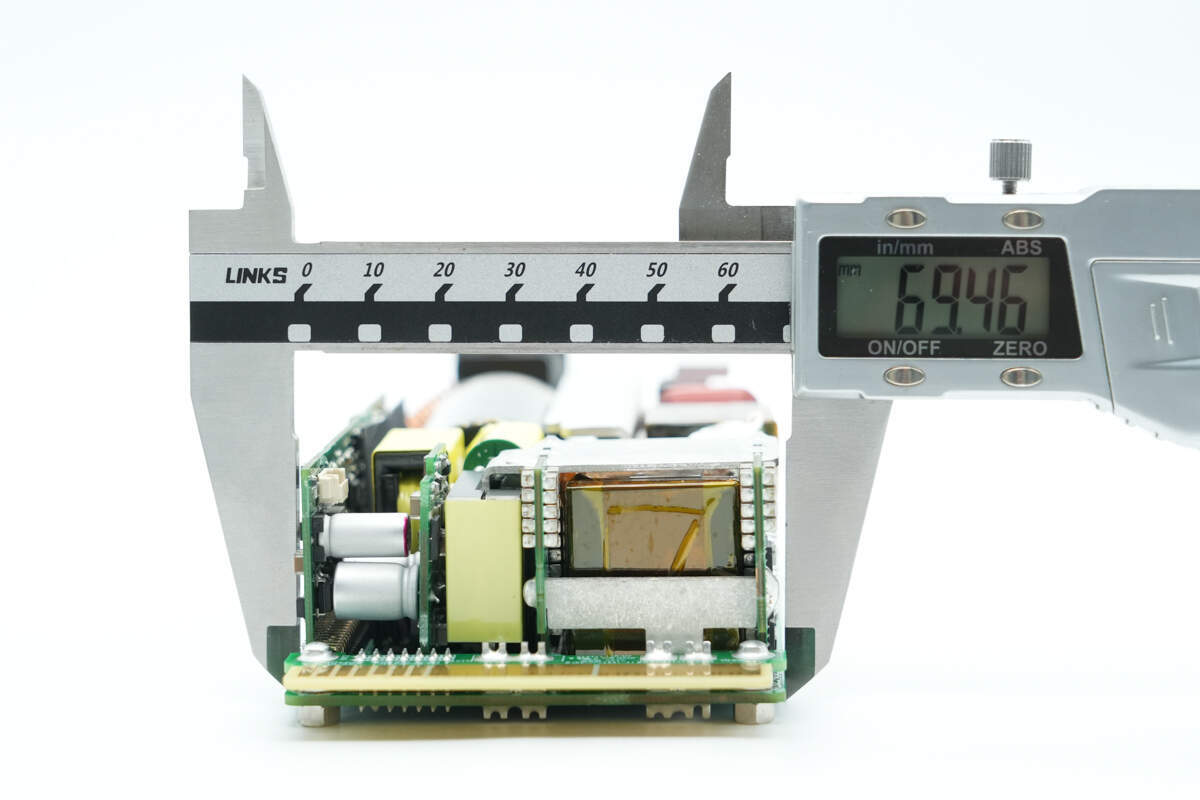

PCBA模块宽度约为69.5mm。

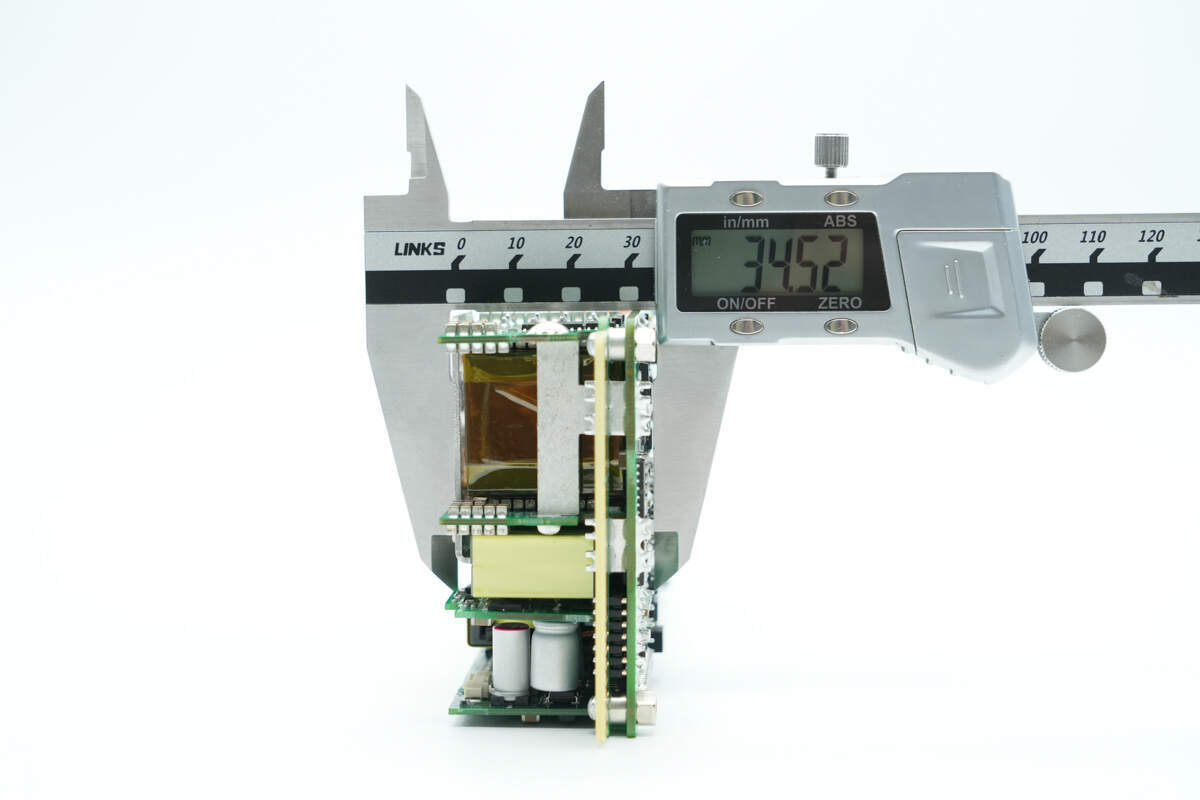

PCBA模块厚度约为34.5mm。

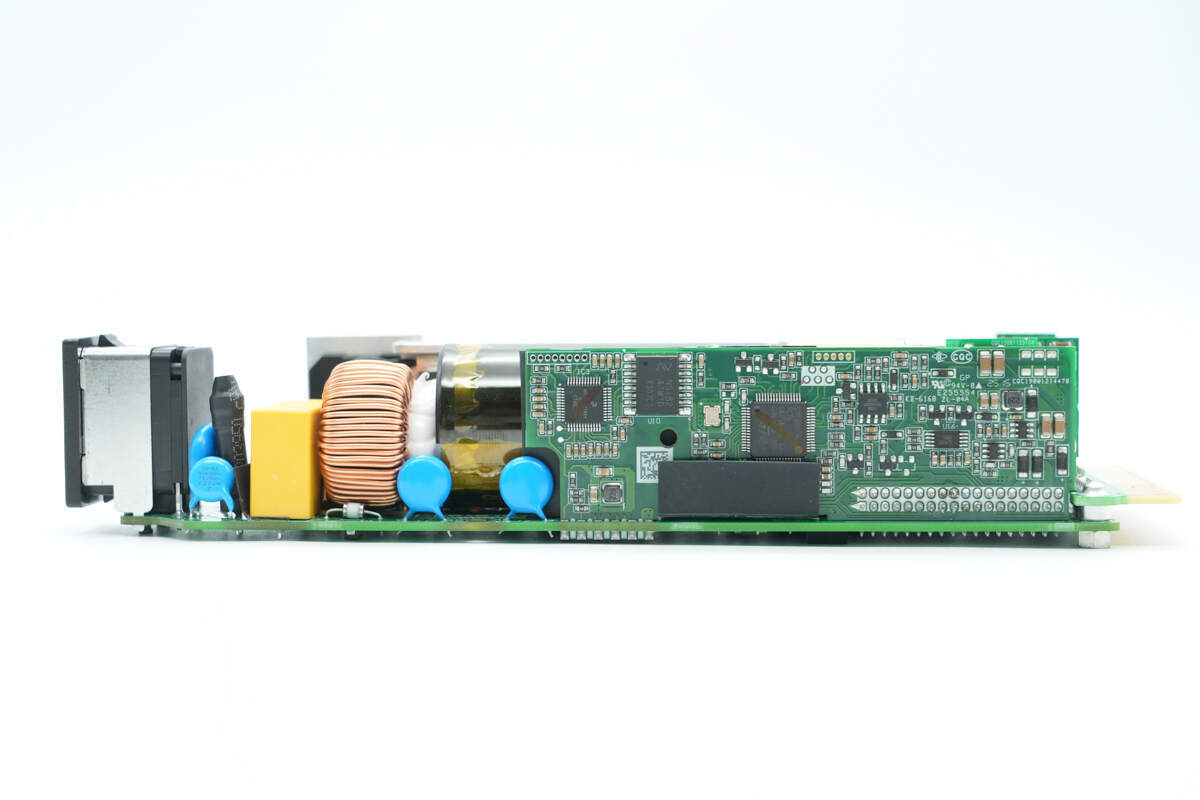

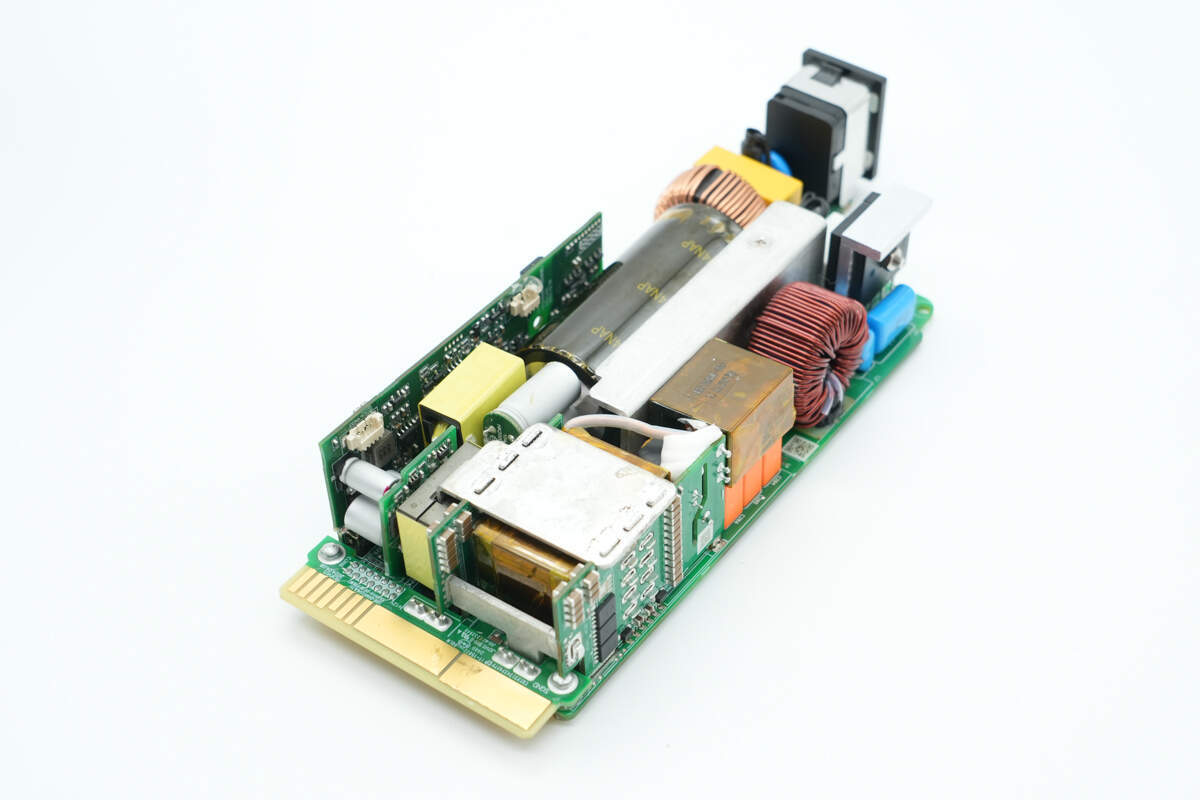

PCBA模块通过多块小板焊接组成，元件之间打胶加固，高压电容缠绕高温胶带绝缘。

变压器通过厚铜片焊接连接。

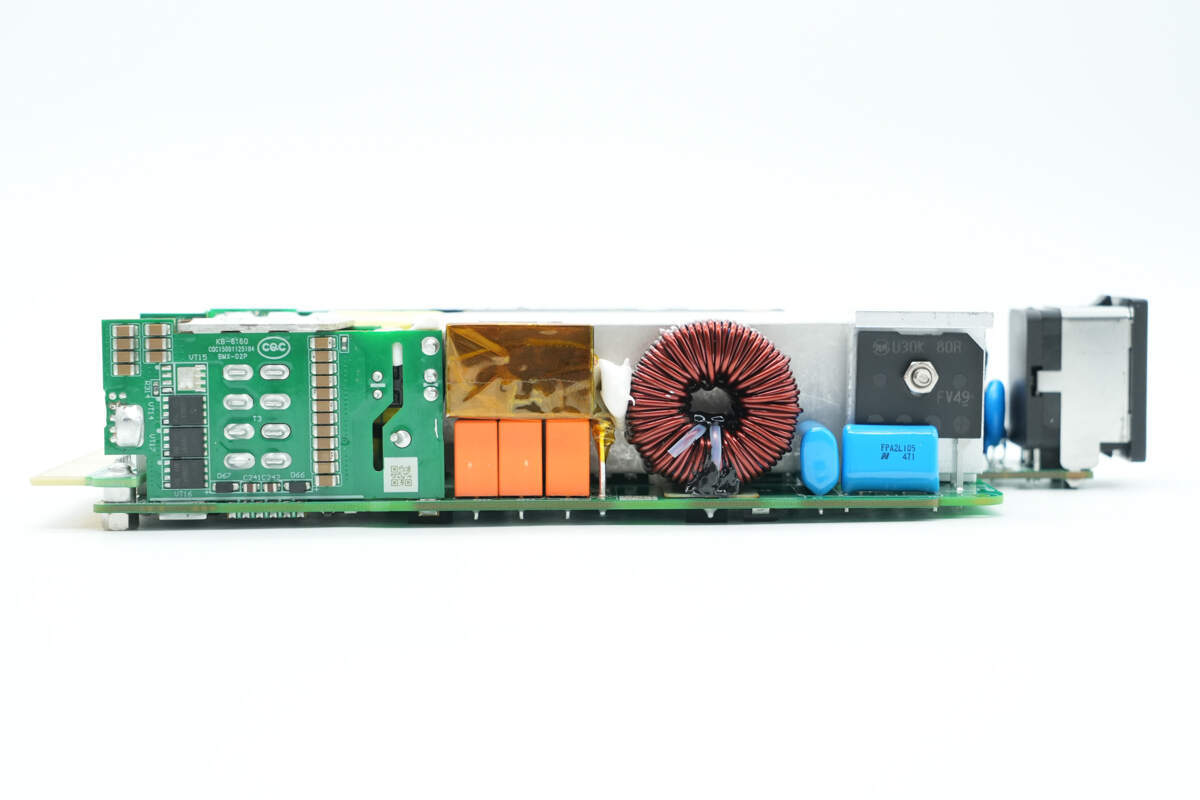

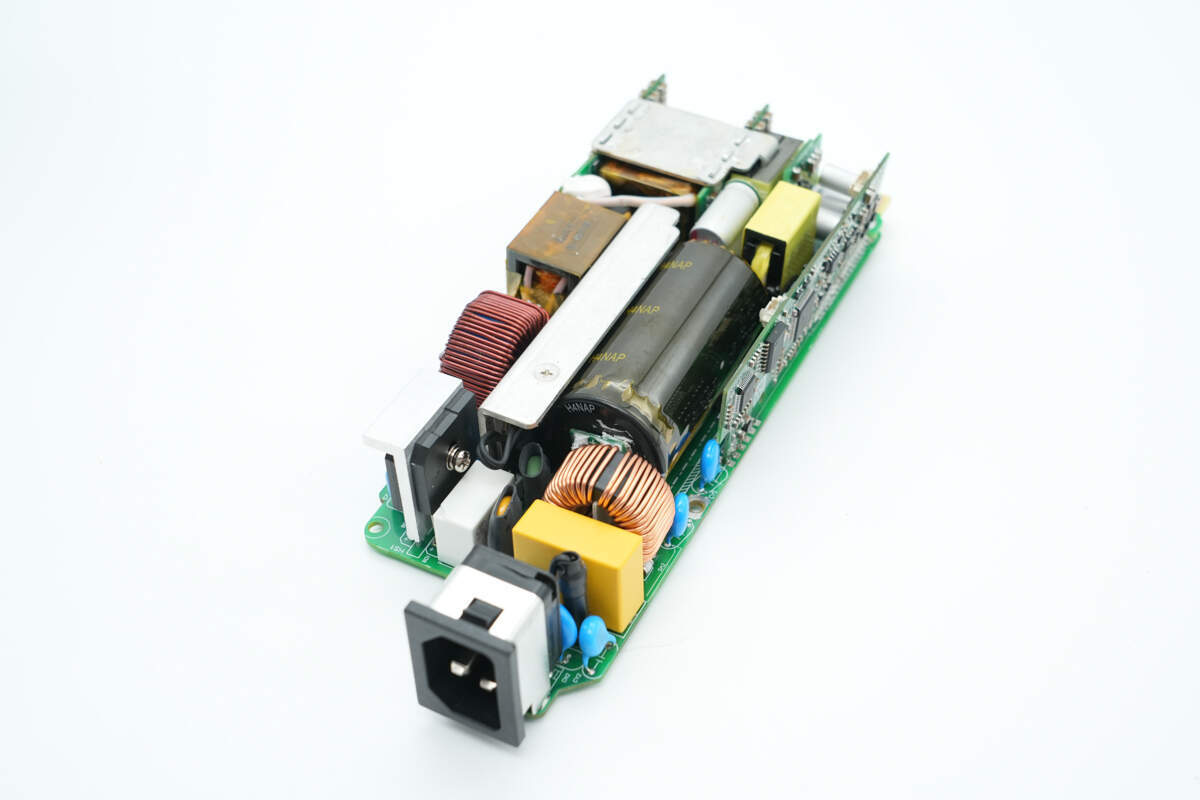

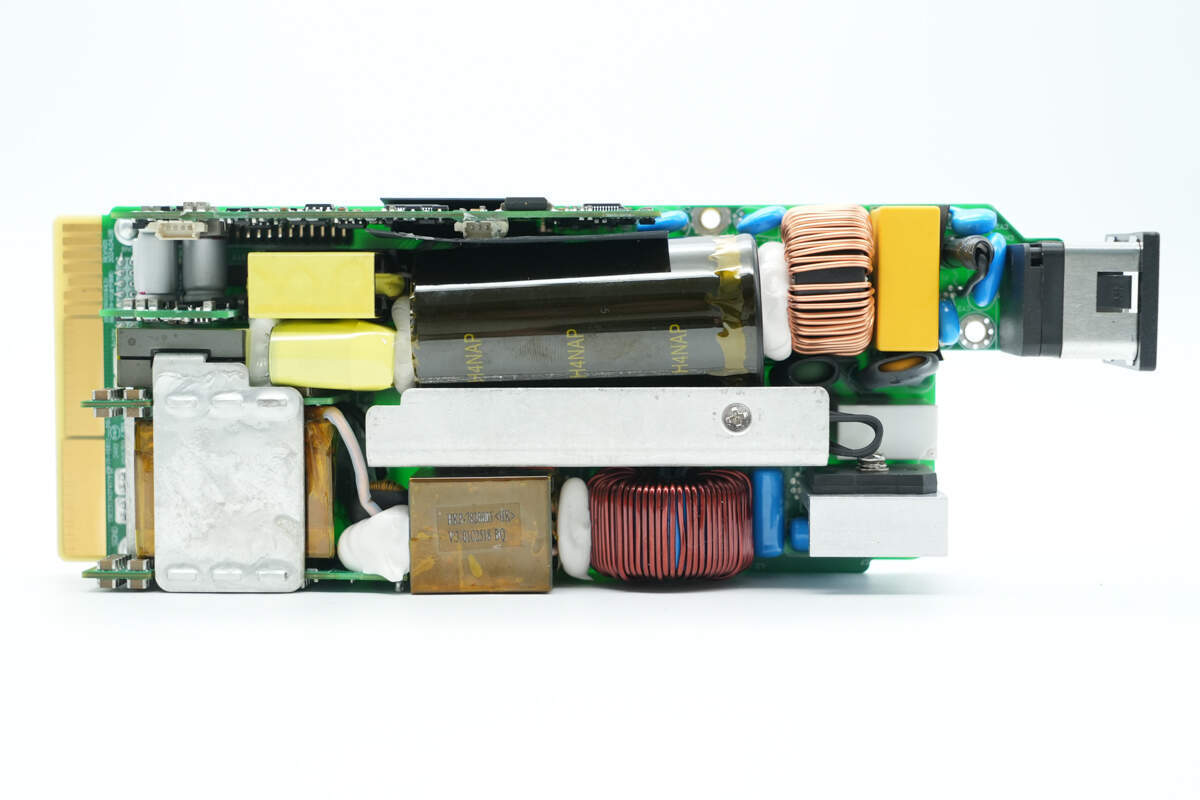

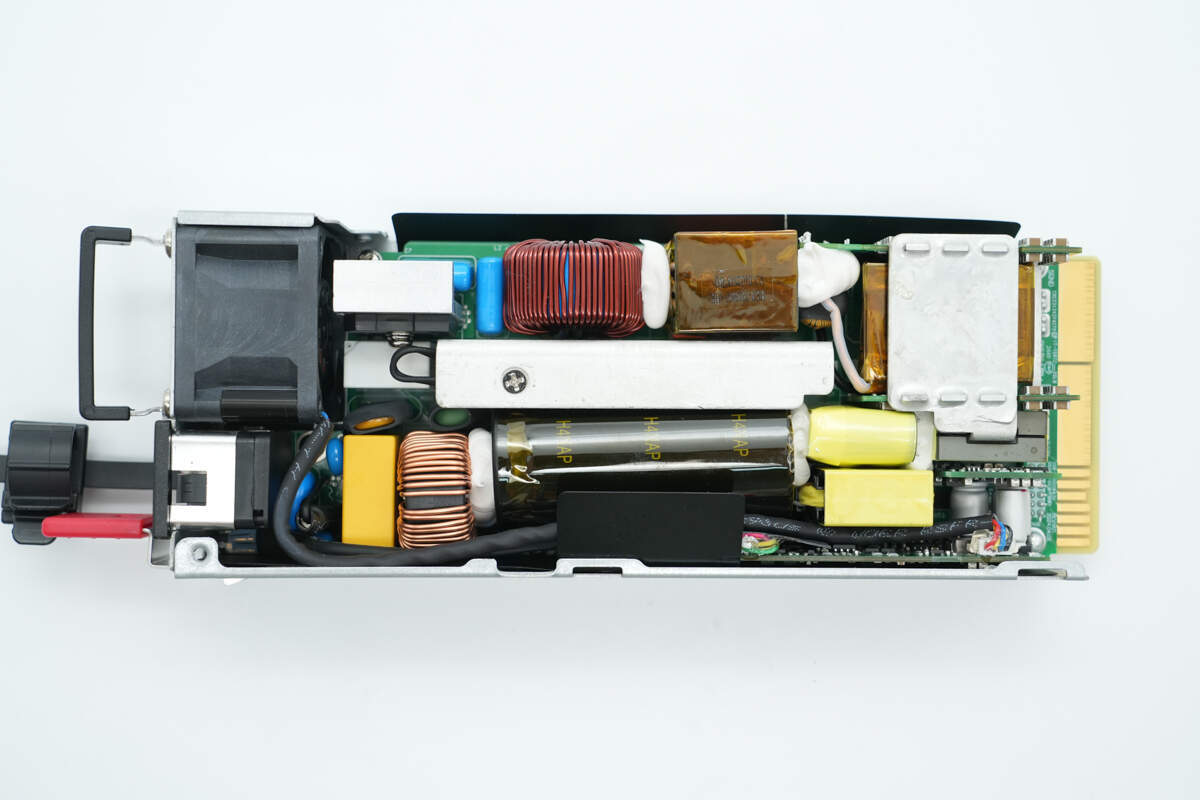

PCBA模块正面一览，右上角为交流输入端，焊接电源输入插座，保险丝，安规X2电容，Y电容，共模电感，压敏电阻和热敏电阻。下方设有继电器和整流桥。整流桥设有散热片，左侧设有薄膜滤波电容和PFC升压电感。

在PFC升压电感左侧为谐振电感，中间散热片为PFC开关管，PFC整流管和LLC开关管散热，上方为高压滤波电容，顶部为控制小板，下方设有待机电源变压器，滤波电容和主变压器。

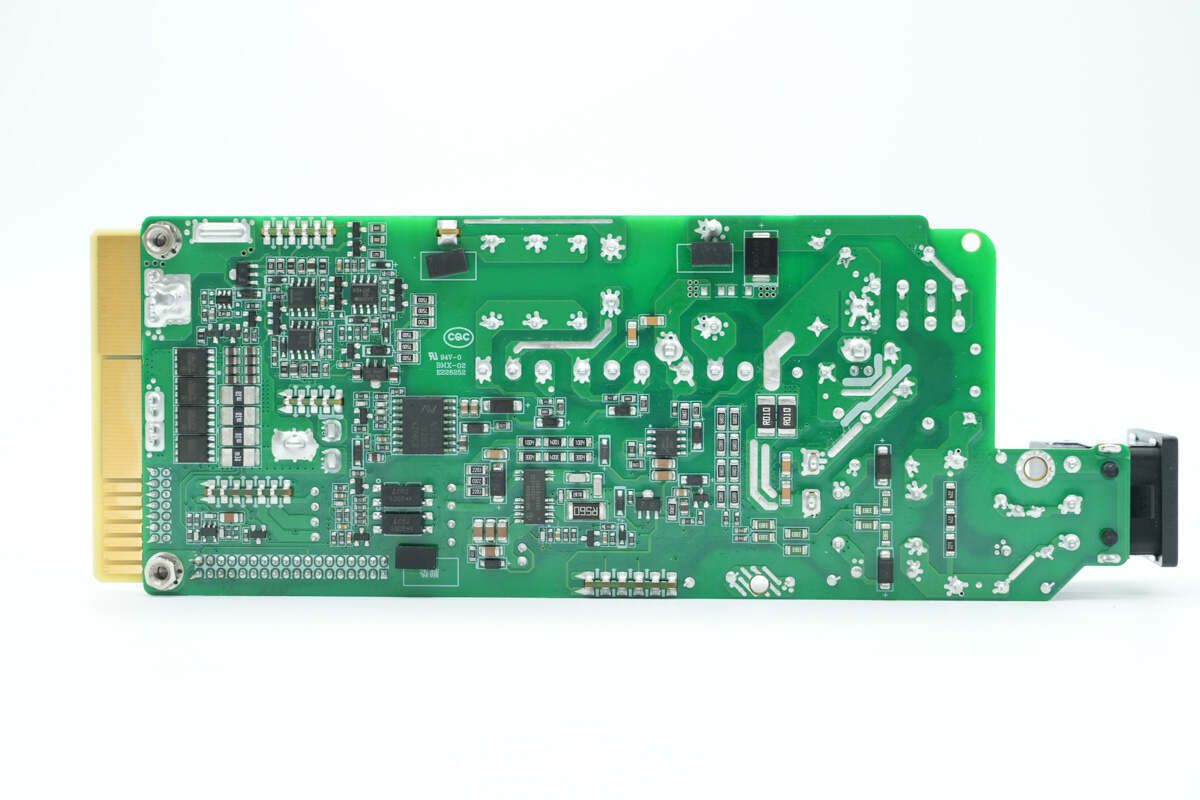

PCBA模块背面设有驱动器，隔离驱动器，反馈光耦，电压比较器和输出控制管，还设有待机电源芯片。

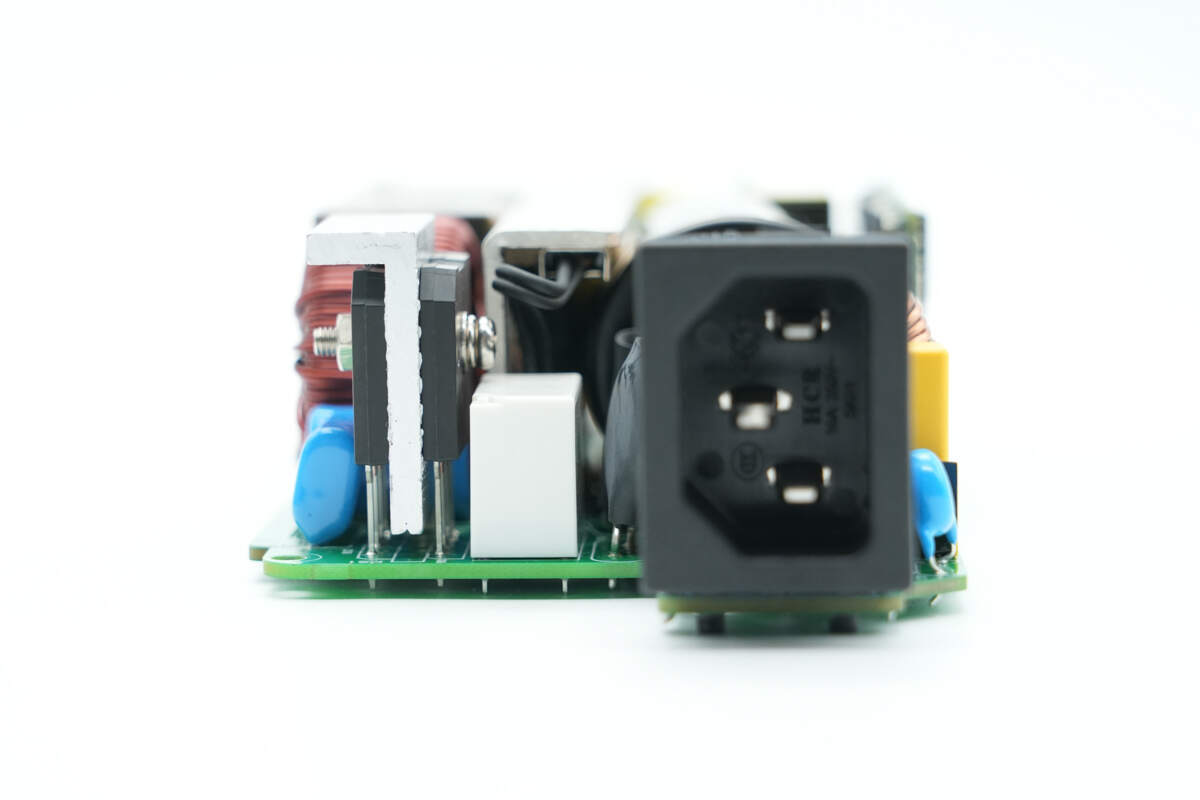

电源输入端一览，设有整流桥，继电器和电源输入插座。

一侧设有保险丝，安规X2电容，共模电感和控制小板。

另一侧设有同步整流小板，谐振电感，下方为谐振电容，右侧设有PFC升压电感，薄膜滤波电容和整流桥。

焊接将电源元件进行拆分，通过对PCBA模块的观察发现，航嘉这款2000W白金牌服务器电源采用PFC搭配LLC电源进行输出，采用恩智浦PFC控制器搭配意法半导体控制器，PFC开关管使用圣邦驱动器，LLC开关管采用纳芯微隔离驱动器，同步整流管采用安森美驱动器。待机电源芯片来自英飞凌。

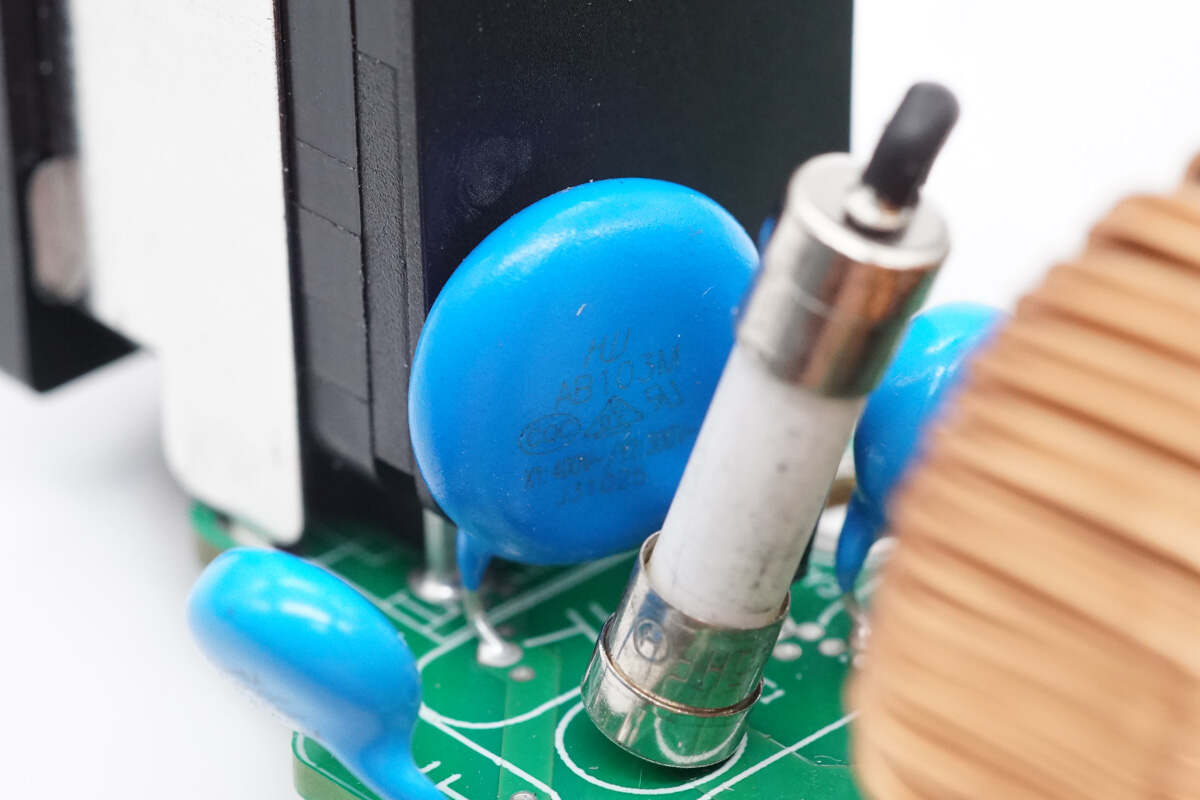

电源输入端保险丝外套热缩管绝缘。

输入端蓝色安规X2电容特写。

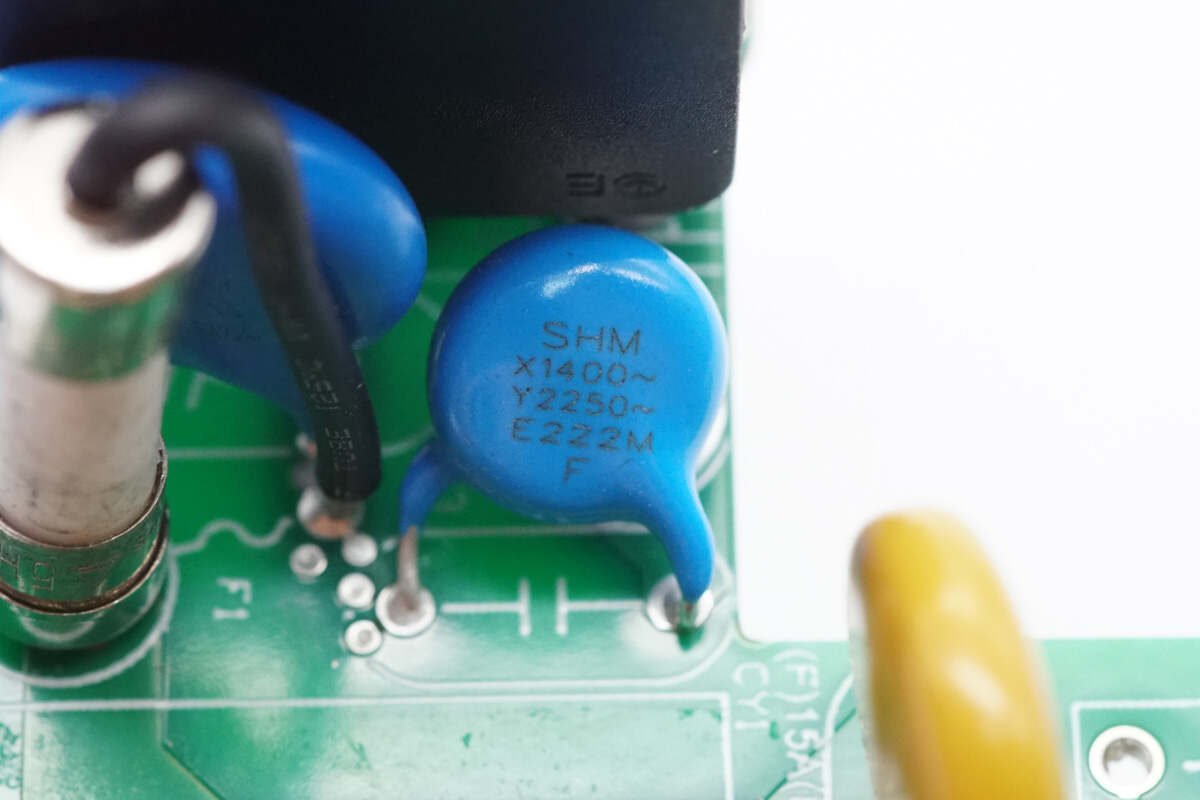

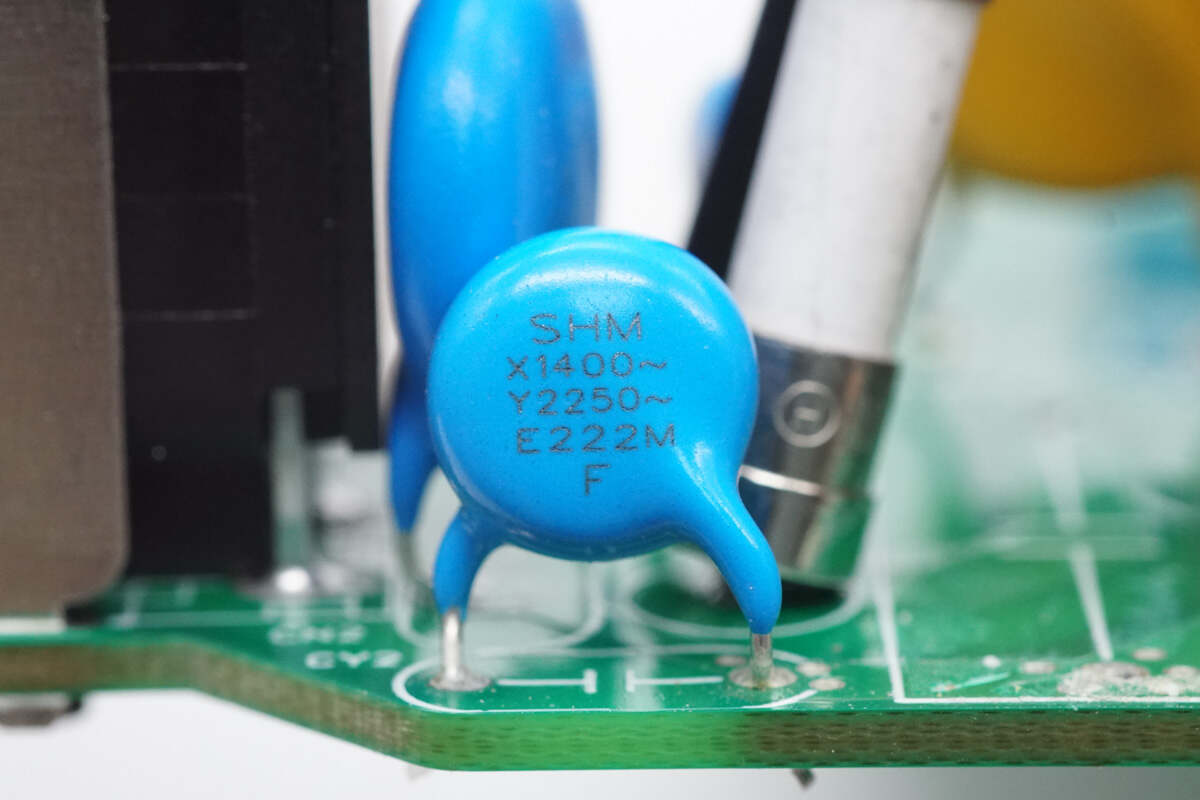

Y电容来自南方宏明。

另一颗蓝色Y电容规格相同。

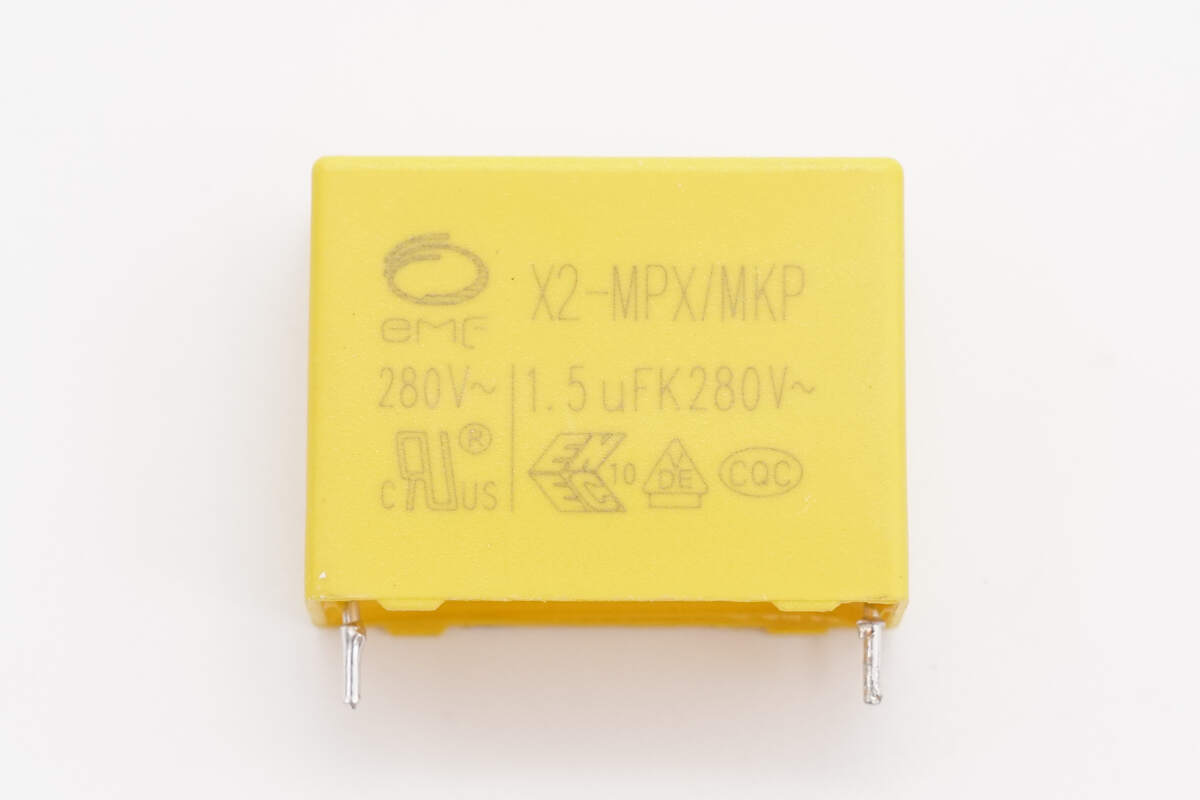

安规X2电容来自亿曼丰，规格为1.5μF。

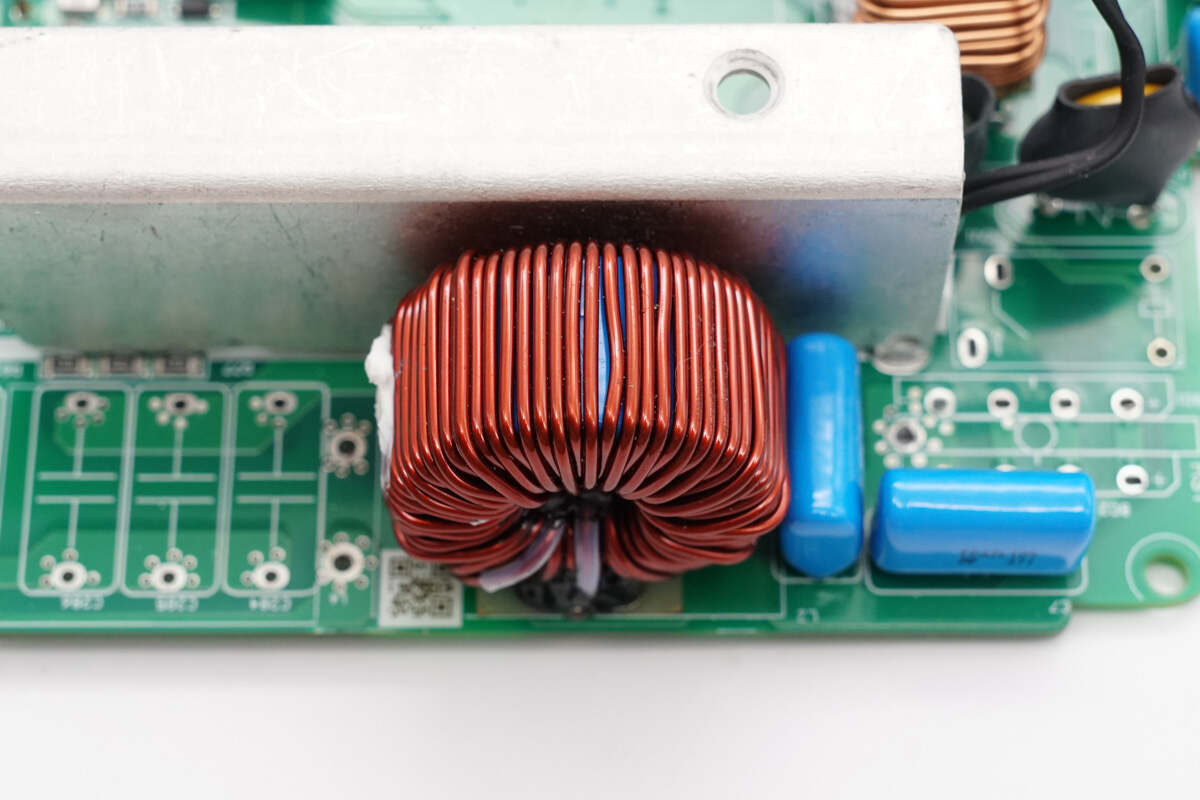

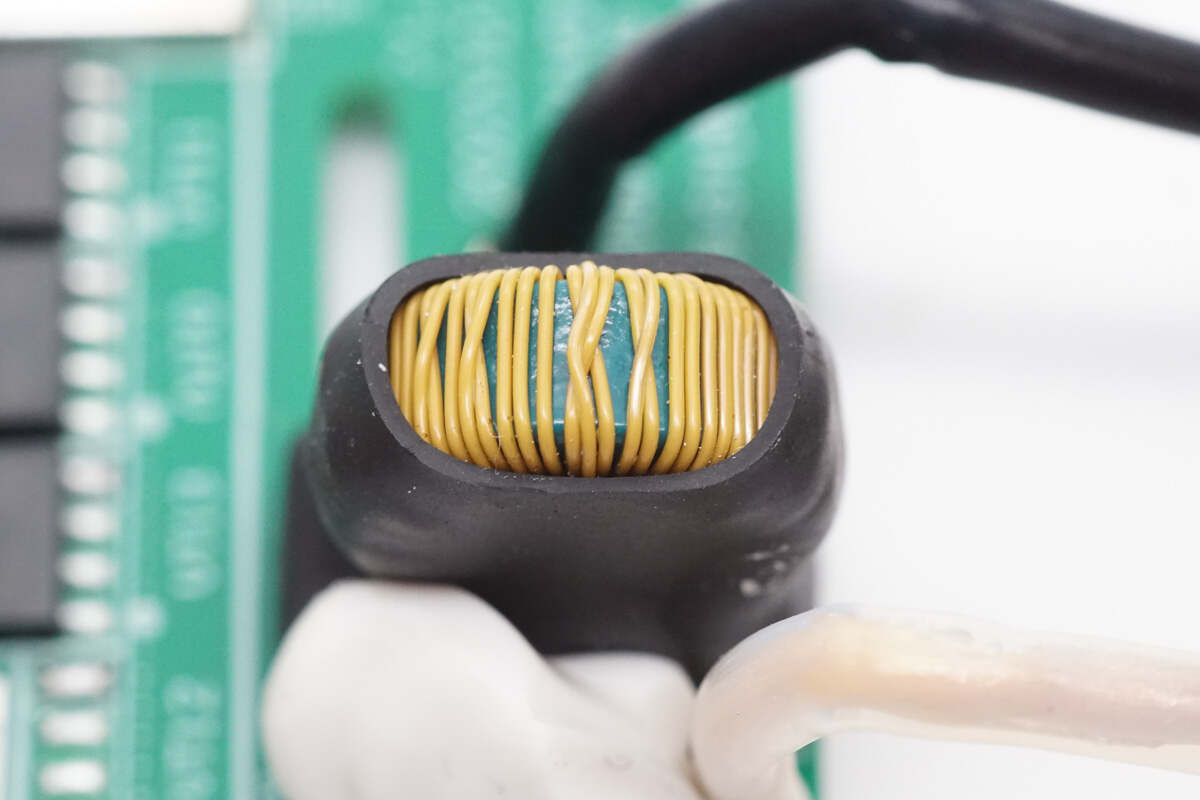

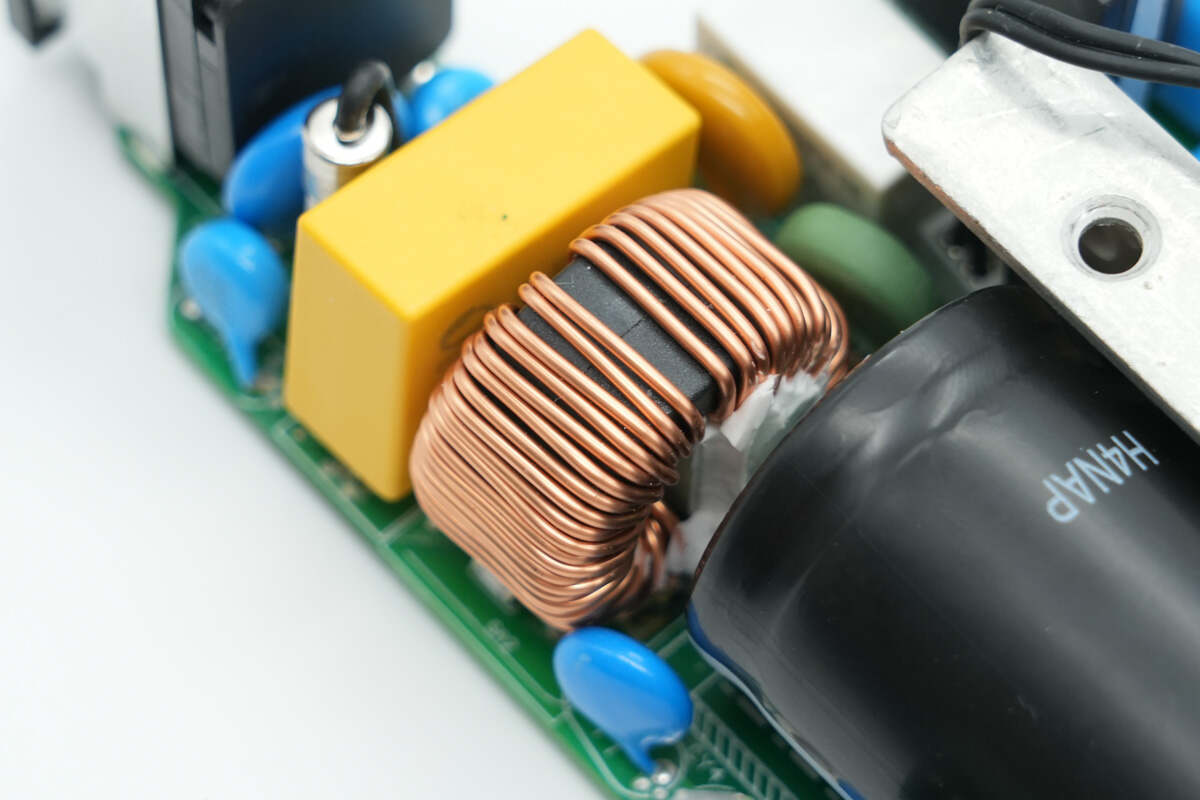

共模电感采用磁环绕制，底部设有电木板绝缘。

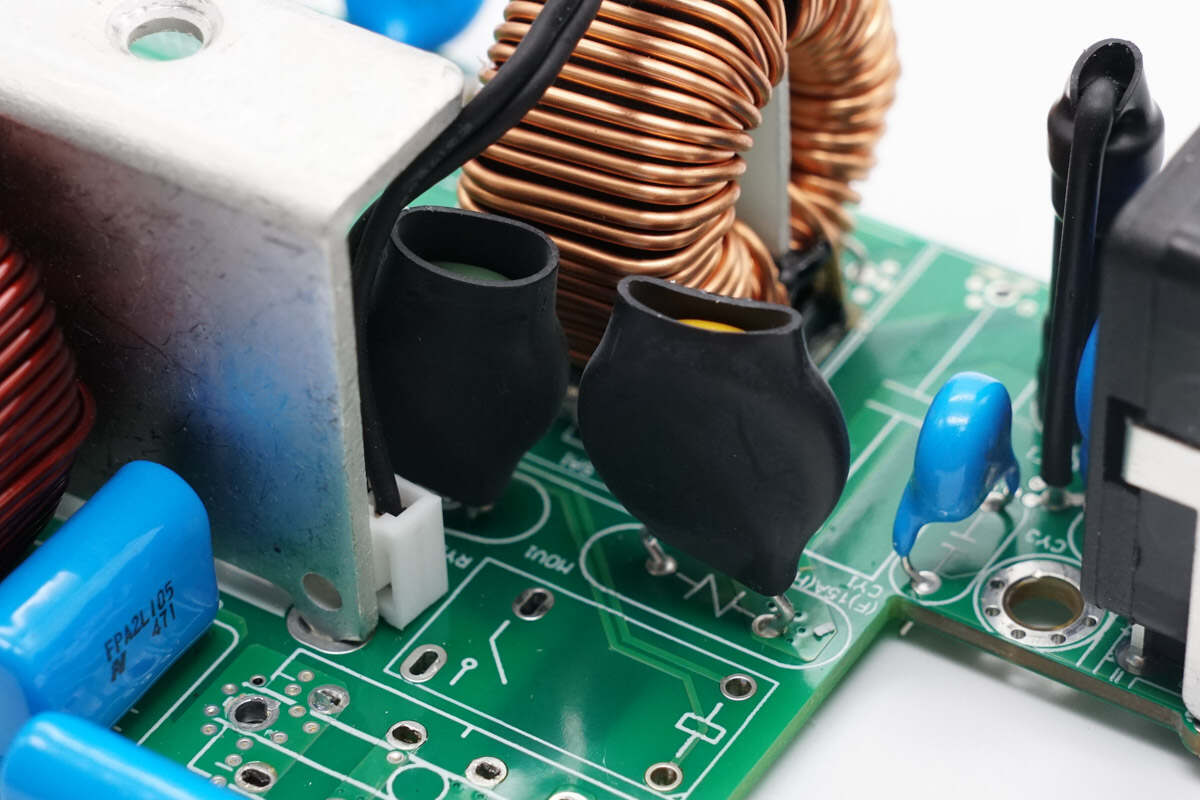

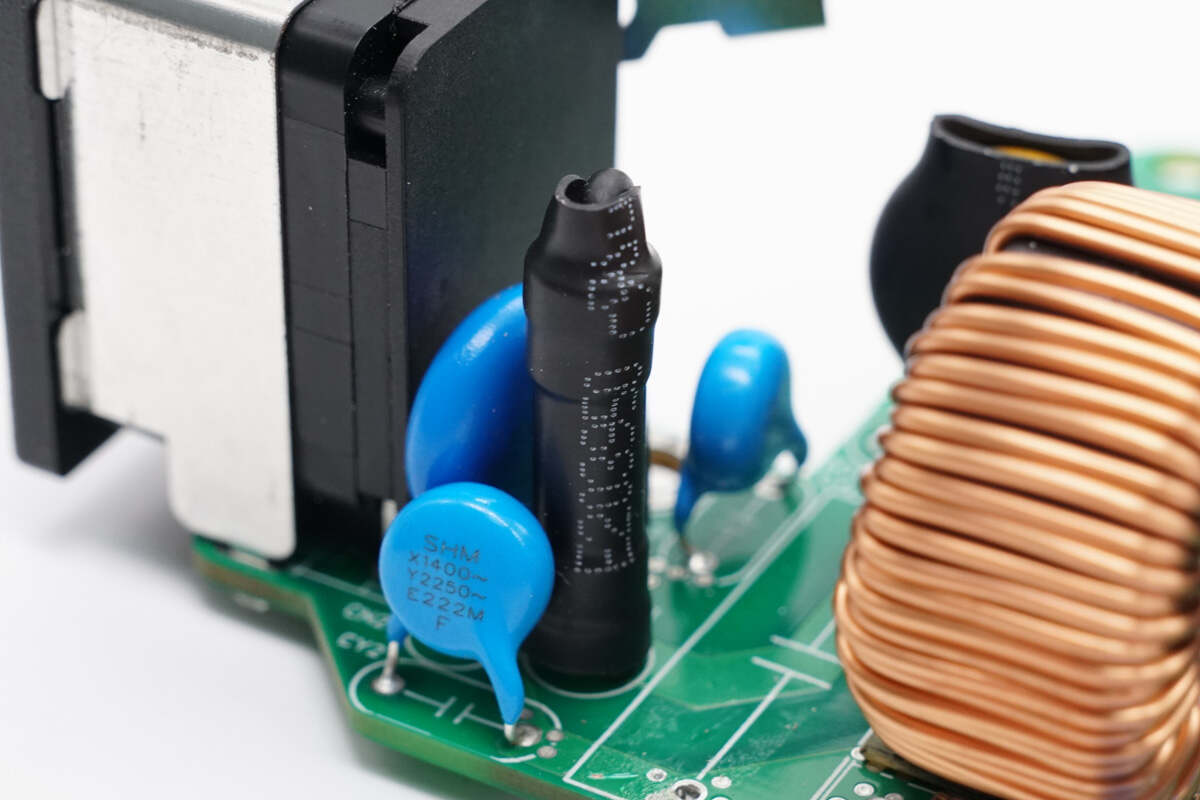

压敏电阻和NTC热敏电阻外套热缩管绝缘。

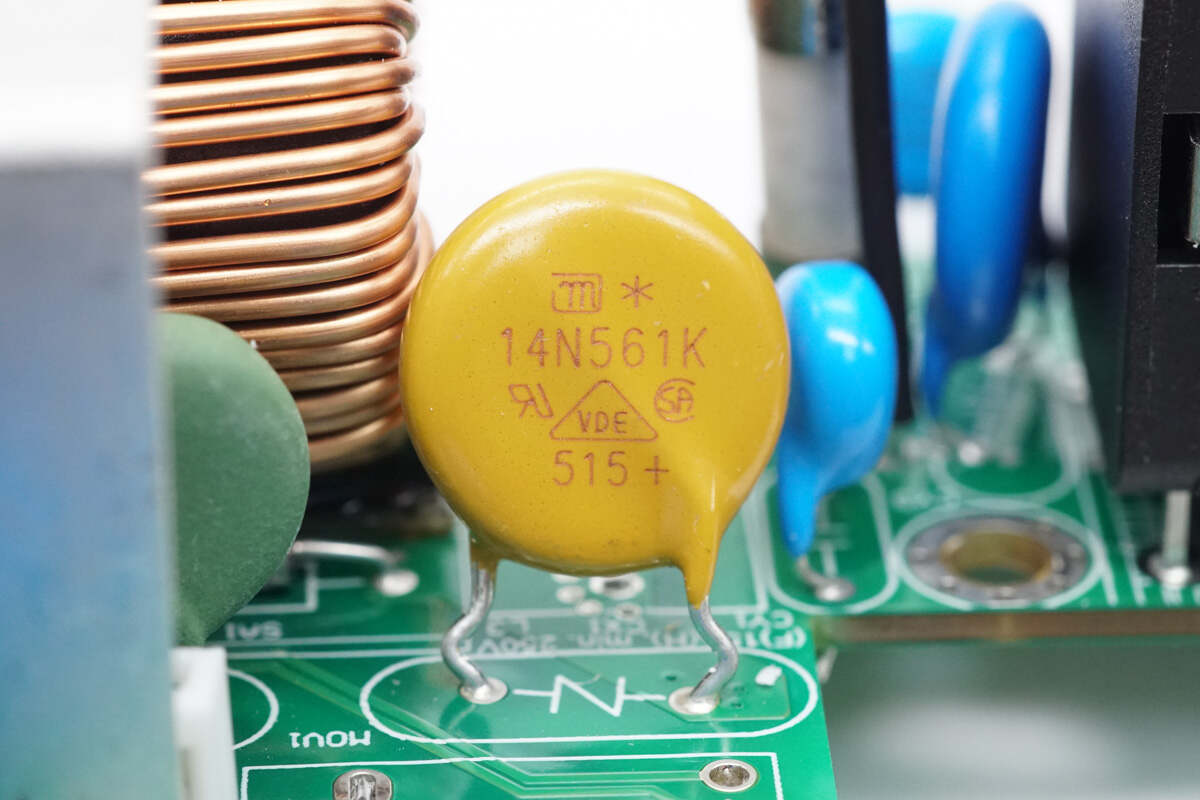

压敏电阻来自久尹，型号14N561K，用于吸收过压浪涌。

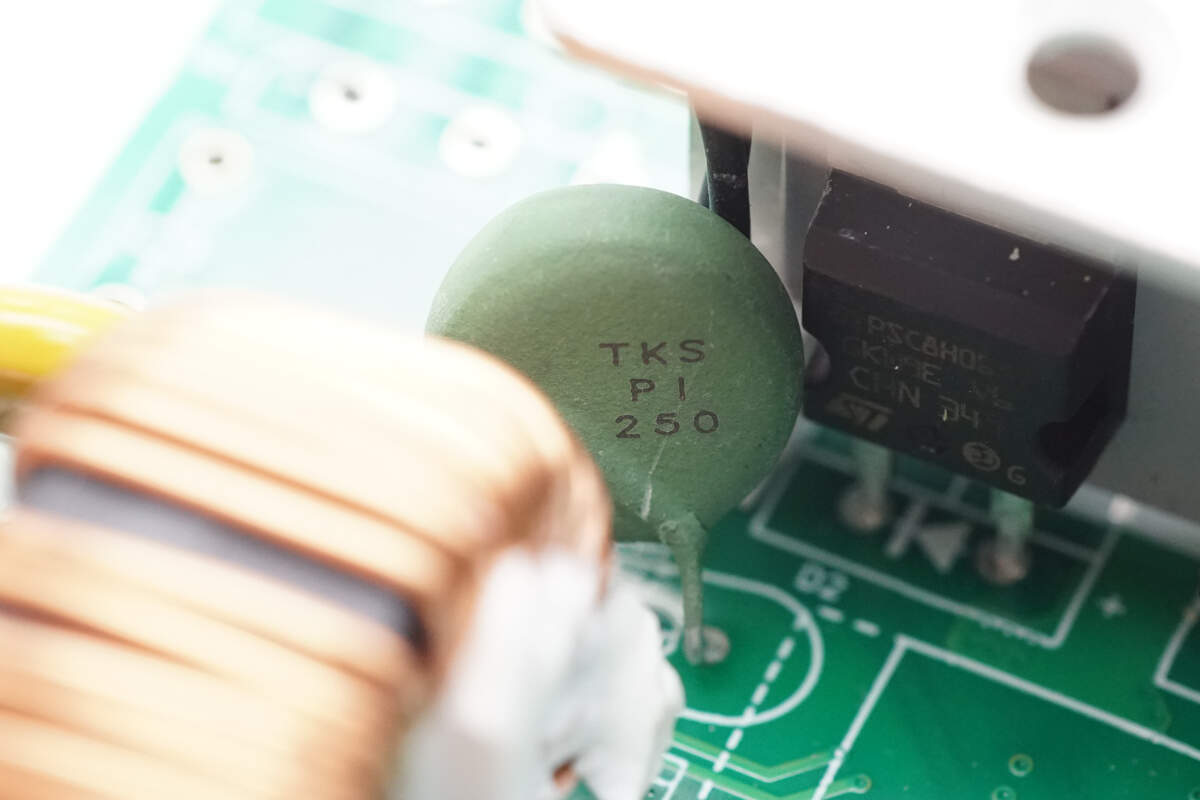

热敏电阻来自兴勤，丝印TKS PI 250，用于抑制上电的浪涌电流。

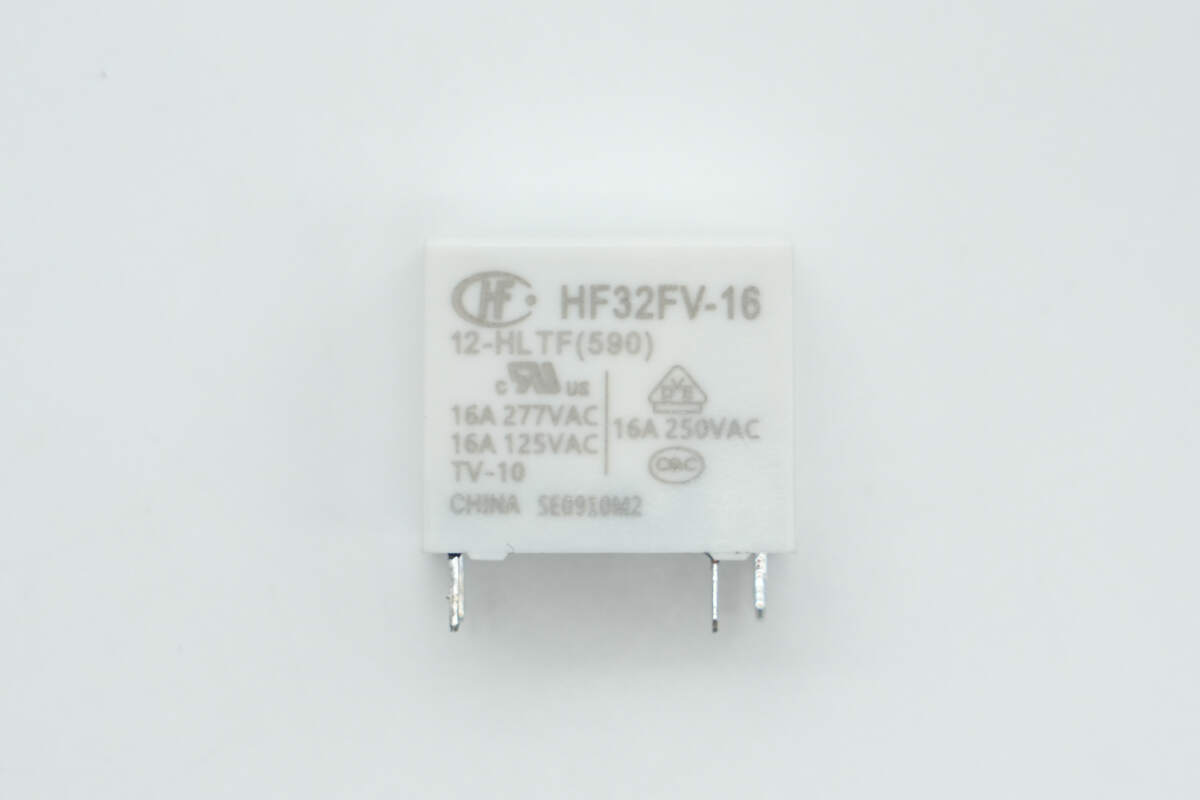

继电器来自宏发，型号HF32FV-16/12-HLTF，为超小型大功率继电器，触点容量为16A 250V，线圈电压为12V，用于短路热敏电阻，消除损耗。

在散热片两侧各固定一颗整流桥。

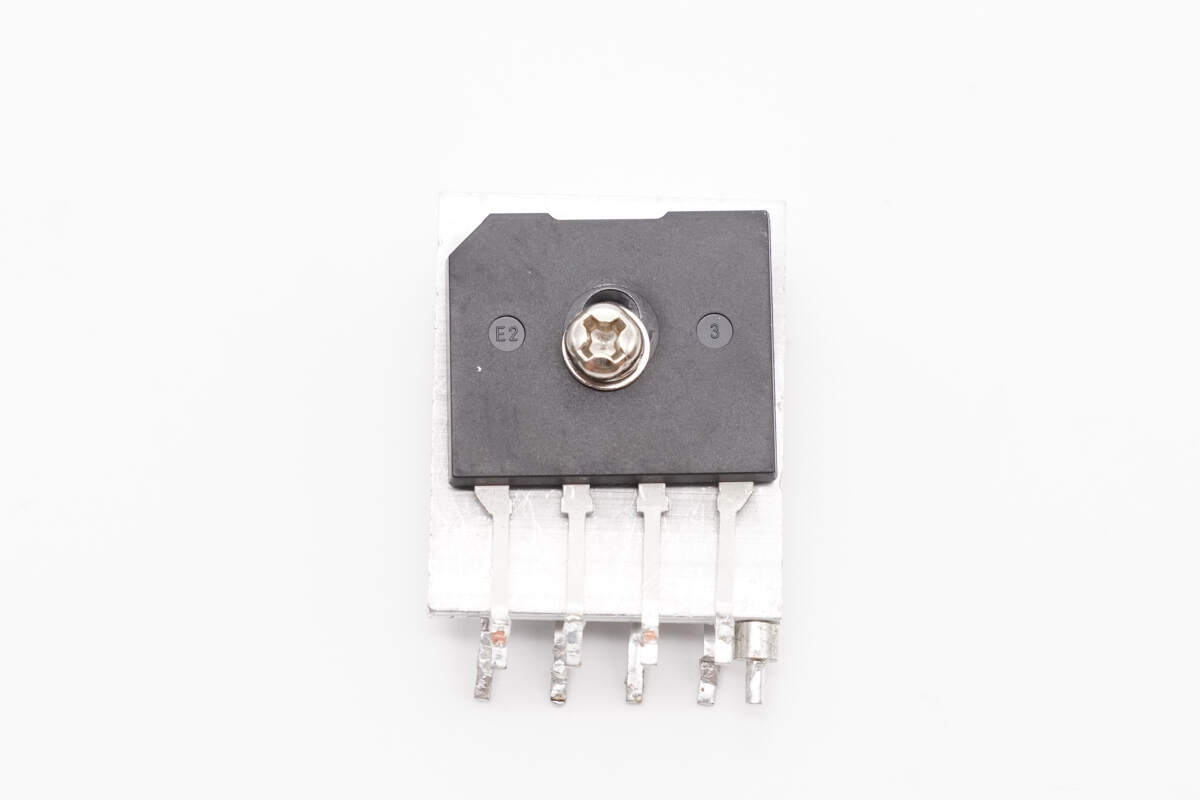

散热片背面的整流桥特写。

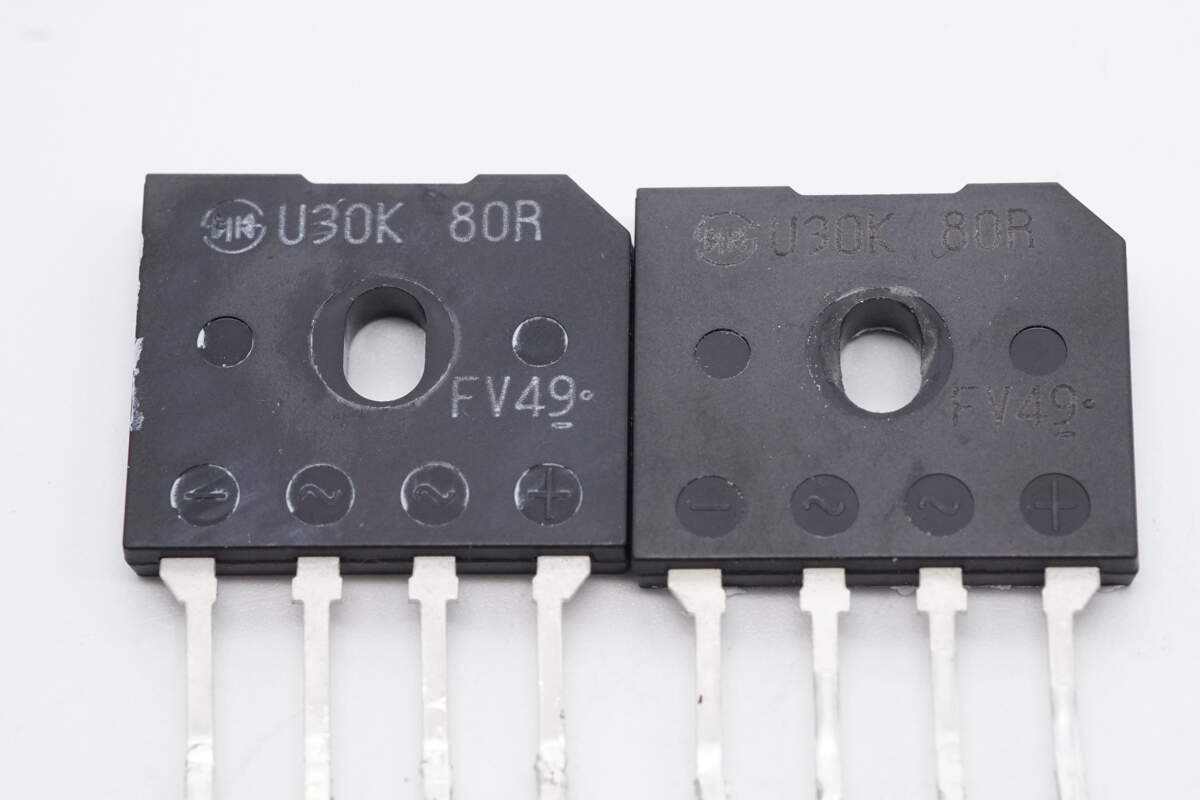

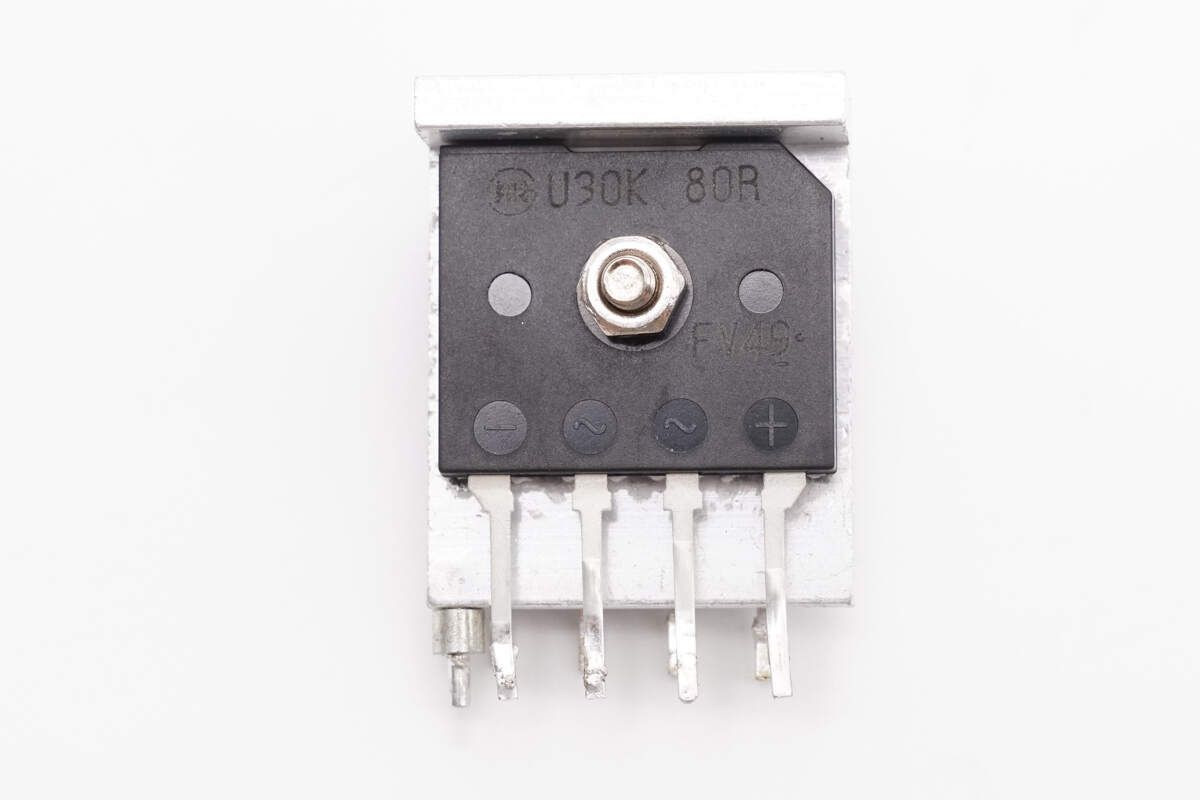

整流桥来自新电元，型号U30K80R，规格为30A 800V，采用D6K封装。

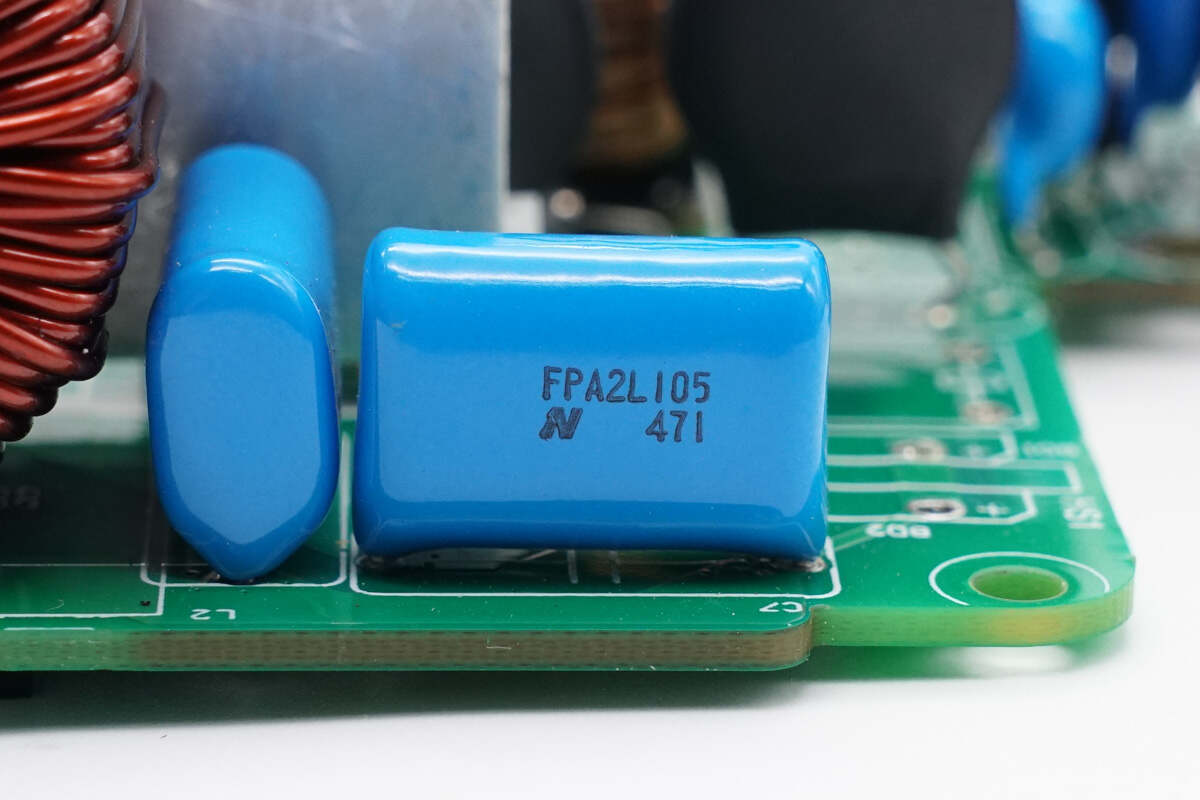

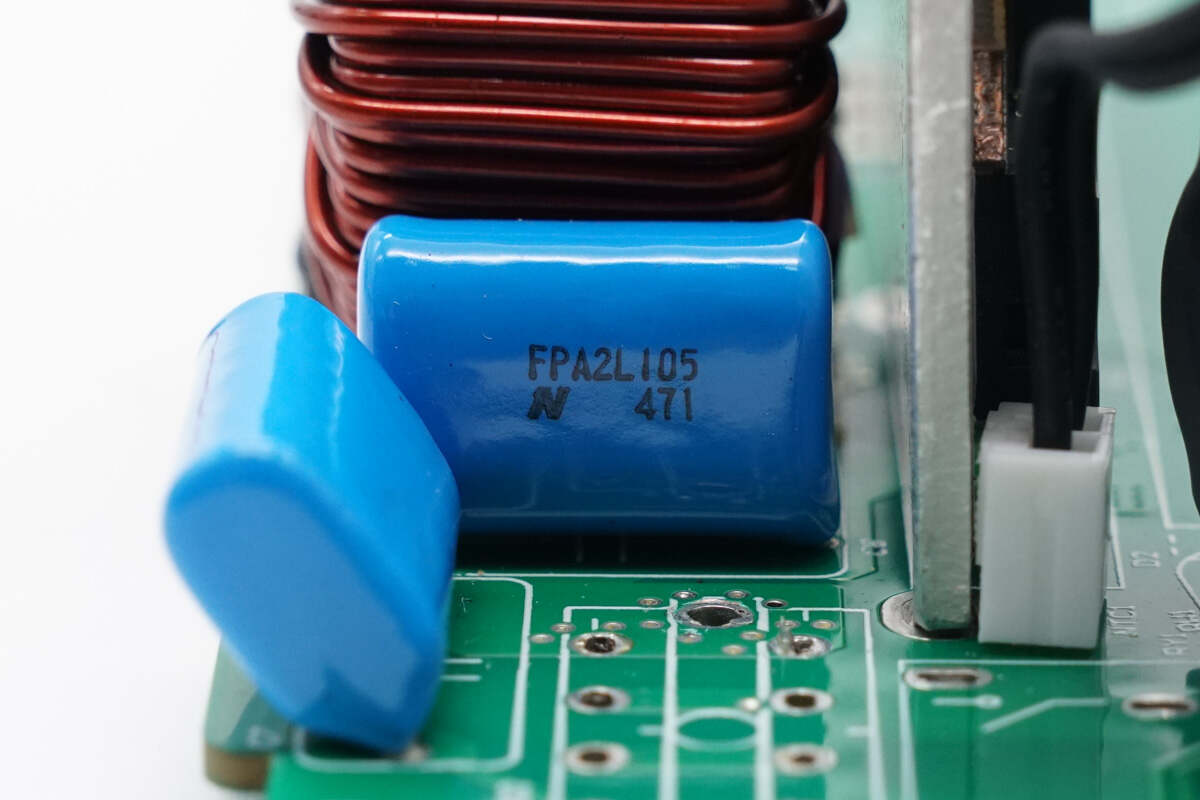

薄膜滤波电容来自日通工，规格为550V 1μF。

另一颗滤波电容规格相同。

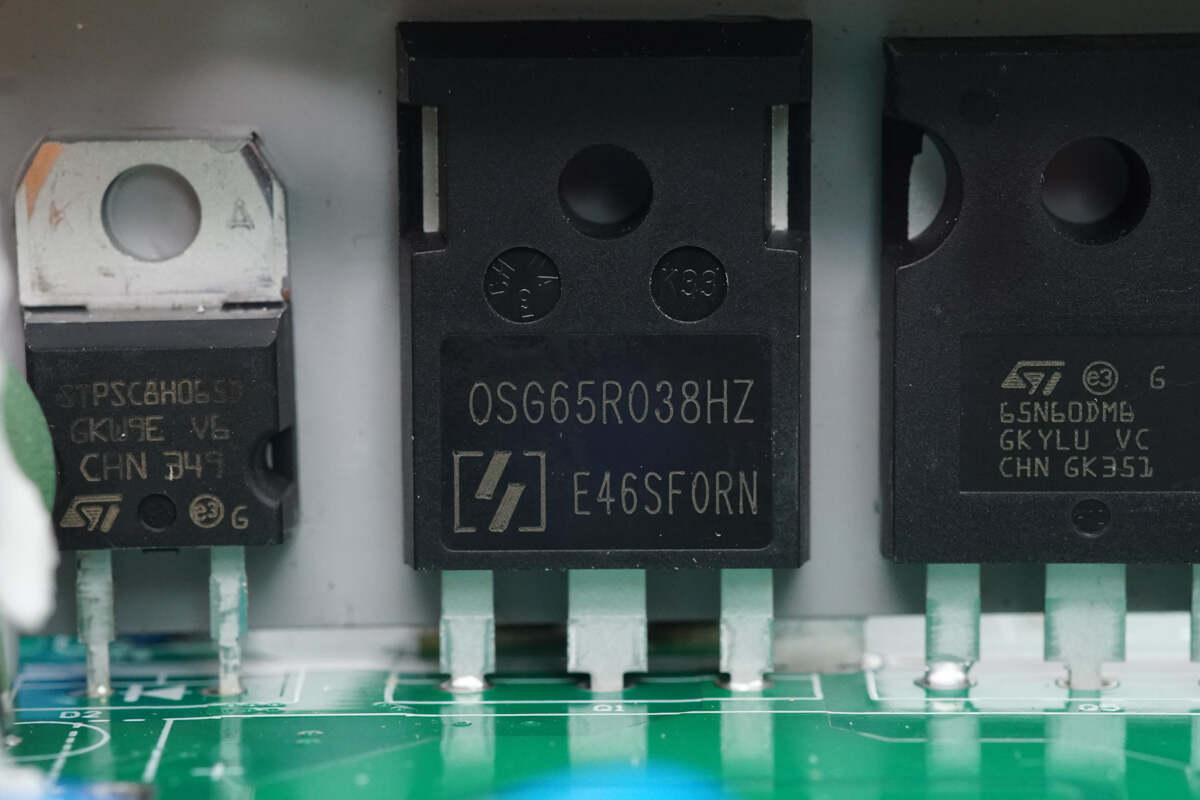

PFC开关管来自东微，型号OSG65R038HZF，NMOS，耐压700V，导阻38mΩ，采用TO247封装。

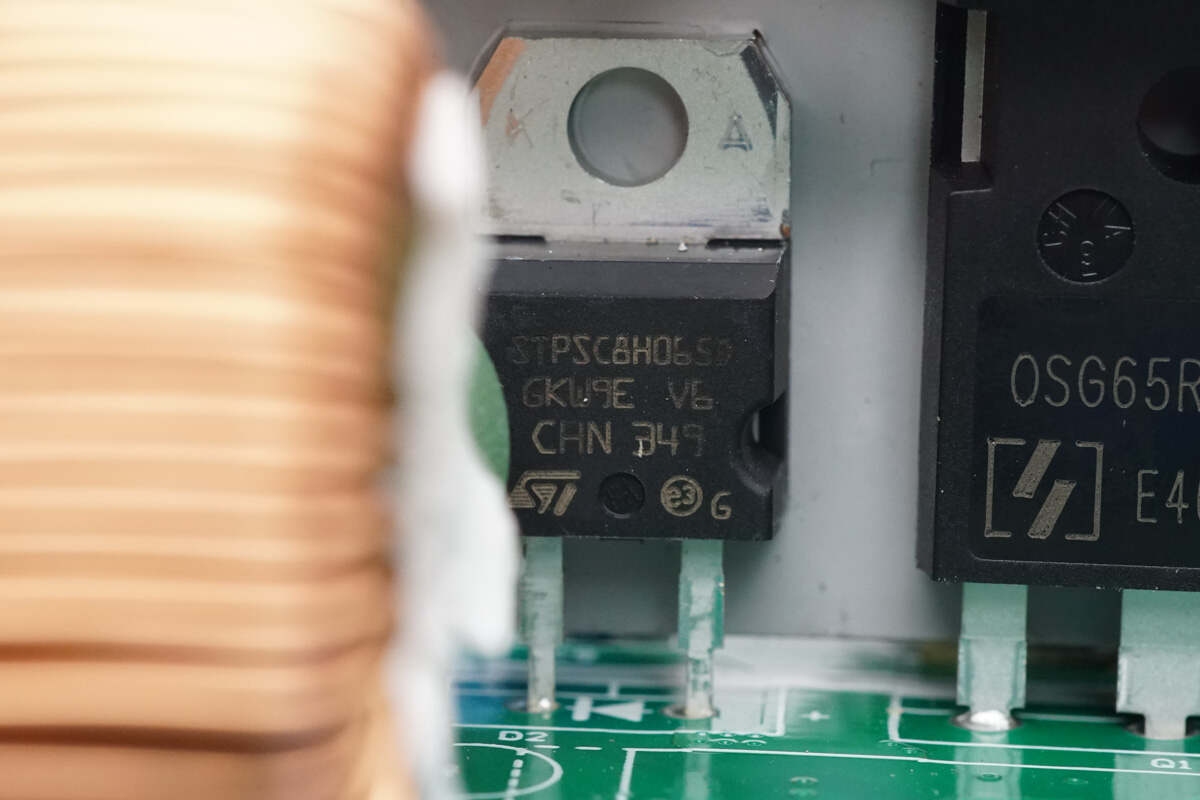

PFC整流管来自意法半导体，型号STPSC8H065D，为碳化硅二极管，规格为650V 8A，采用TO-220AC封装。

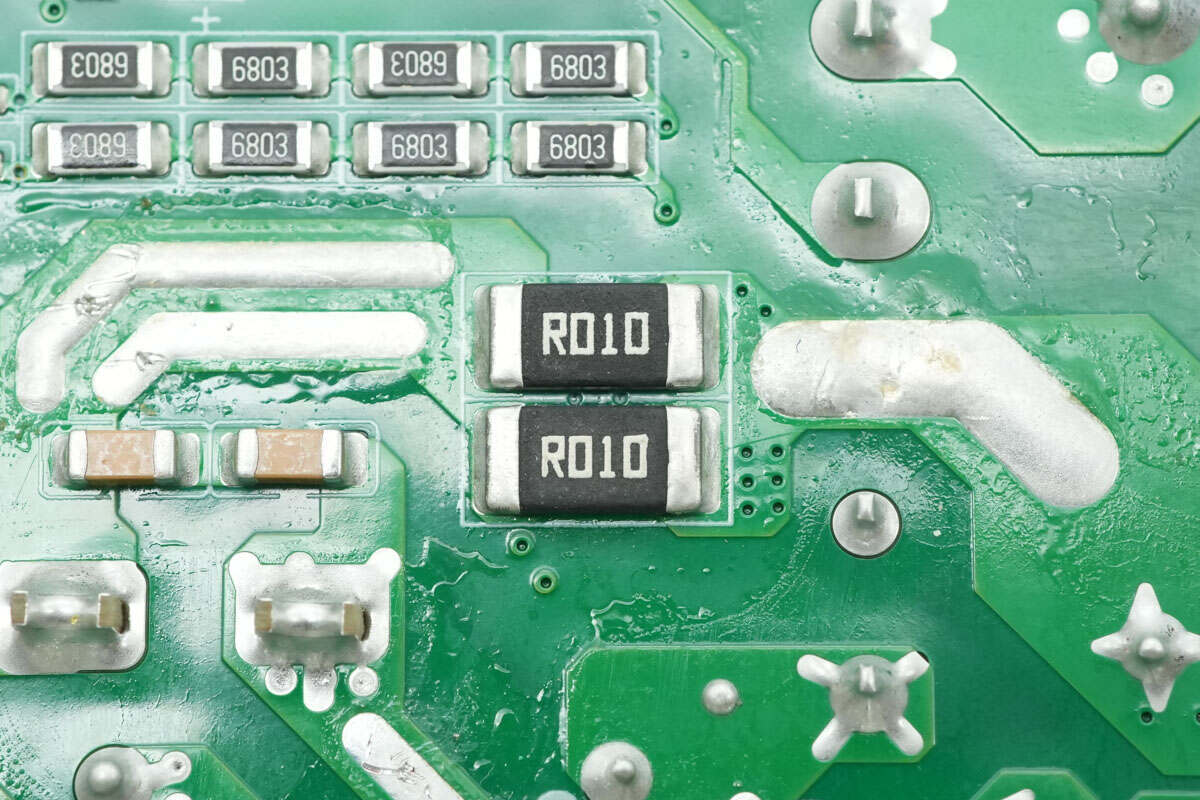

两颗10mΩ取样电阻用于检测开关管电流。

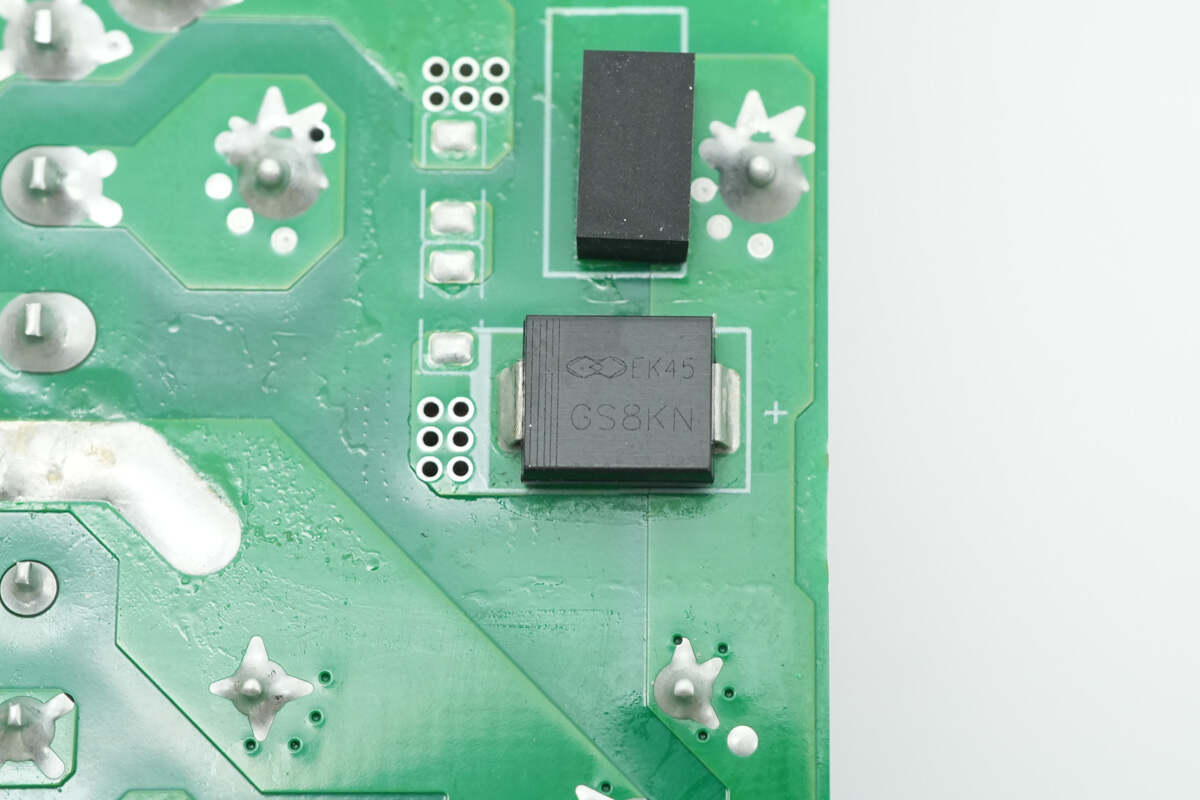

海湾电子GS8KN二极管用于PFC旁路。

PFC升压电感特写，采用磁环绕制，底部设有电木板绝缘。

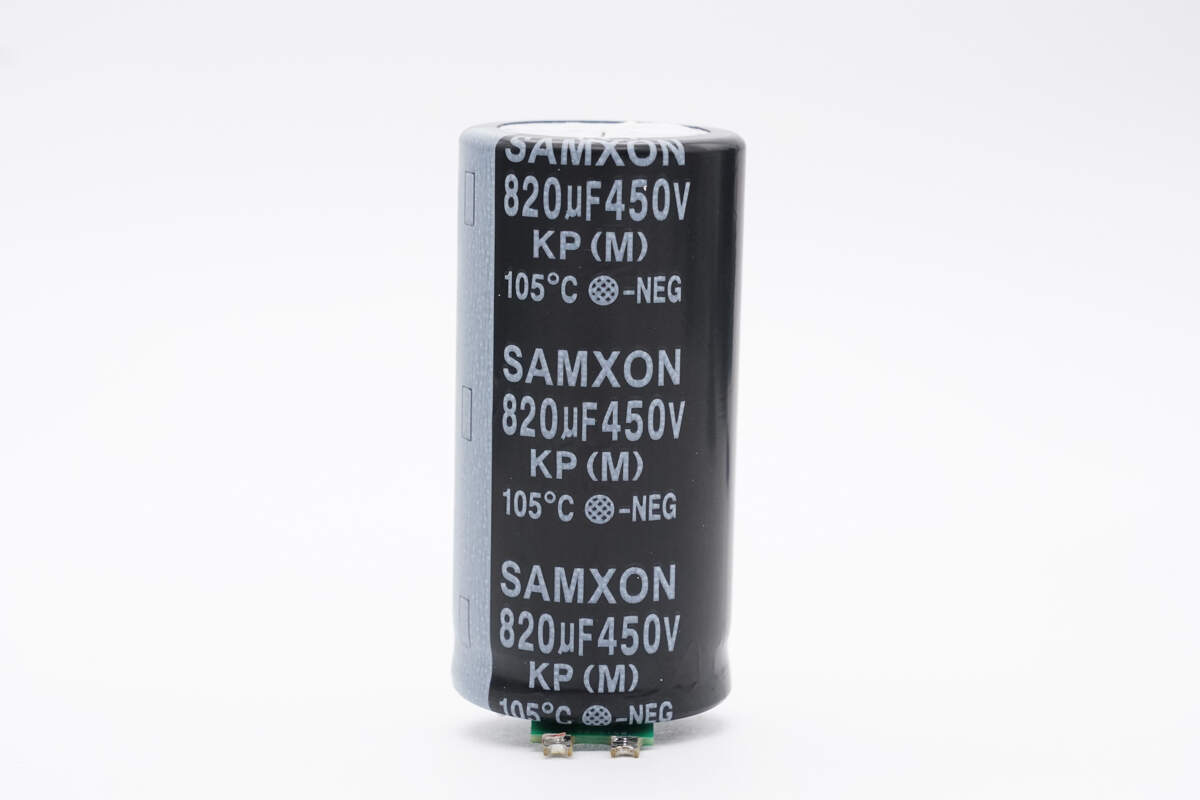

高压滤波电容来自万裕，规格为820μF450V。

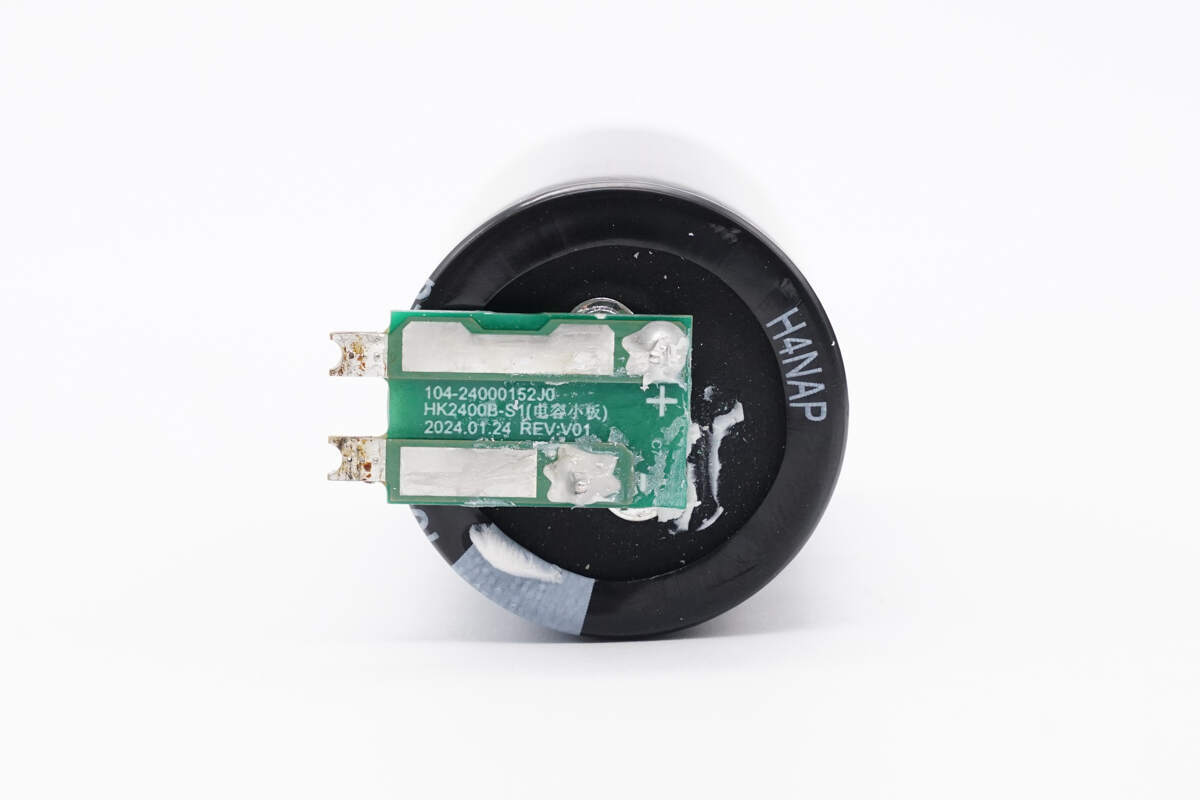

电容通过小板转接焊接。

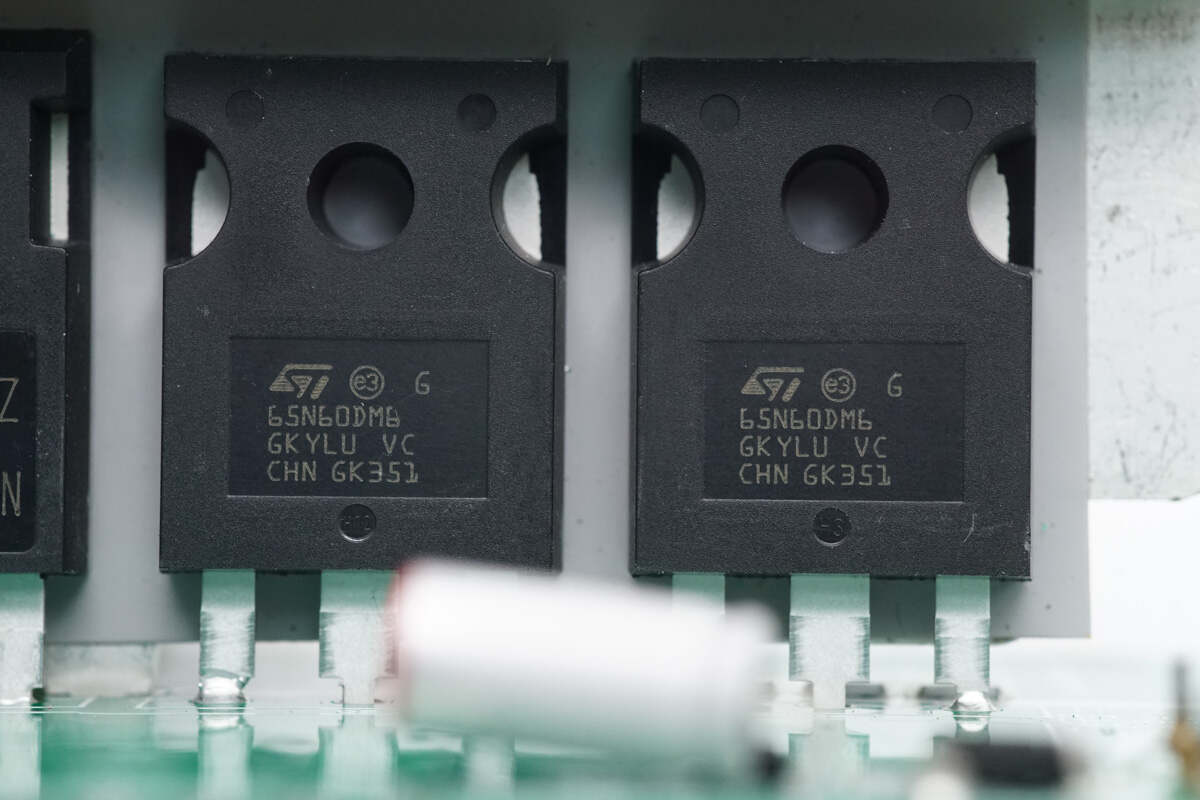

两颗LLC开关管来自意法半导体，型号STW65N60DM6，NMOS，耐压600V，导阻60mΩ，采用TO-247封装。

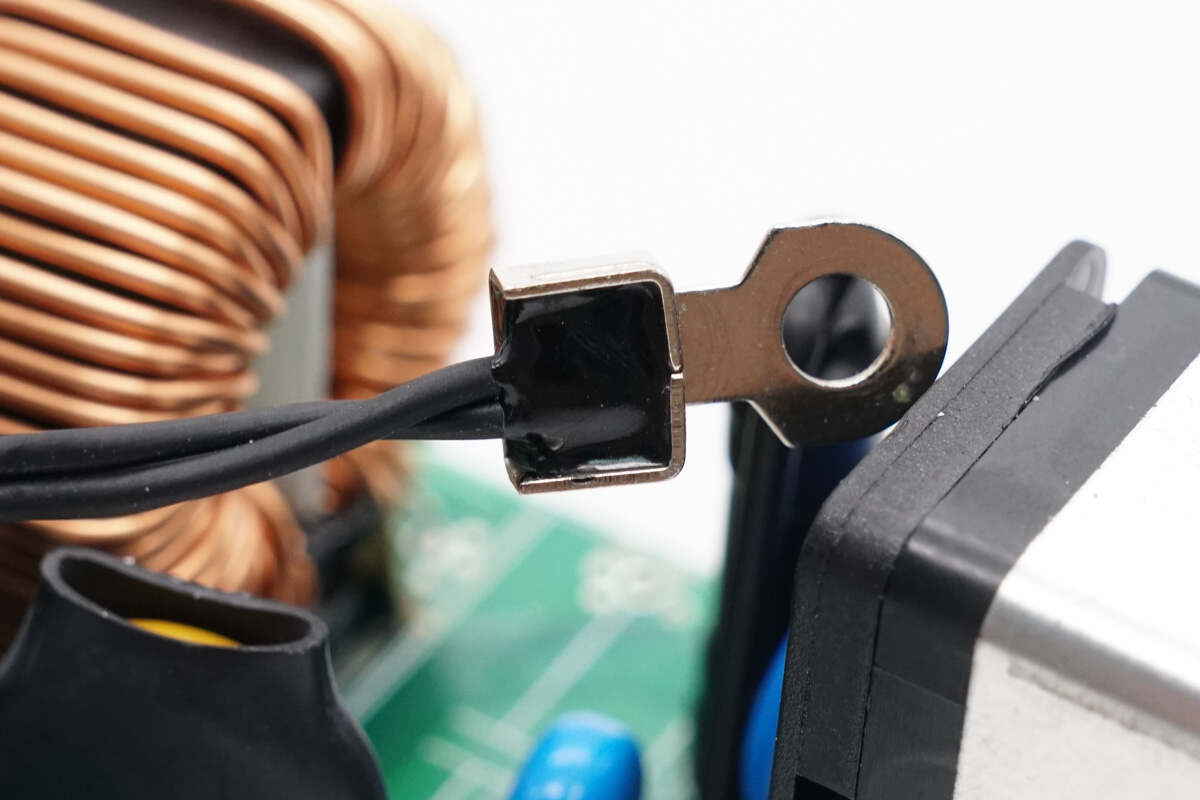

散热片固定热敏电阻进行温度检测。

谐振电感磁芯严密缠绕高温胶带绝缘。

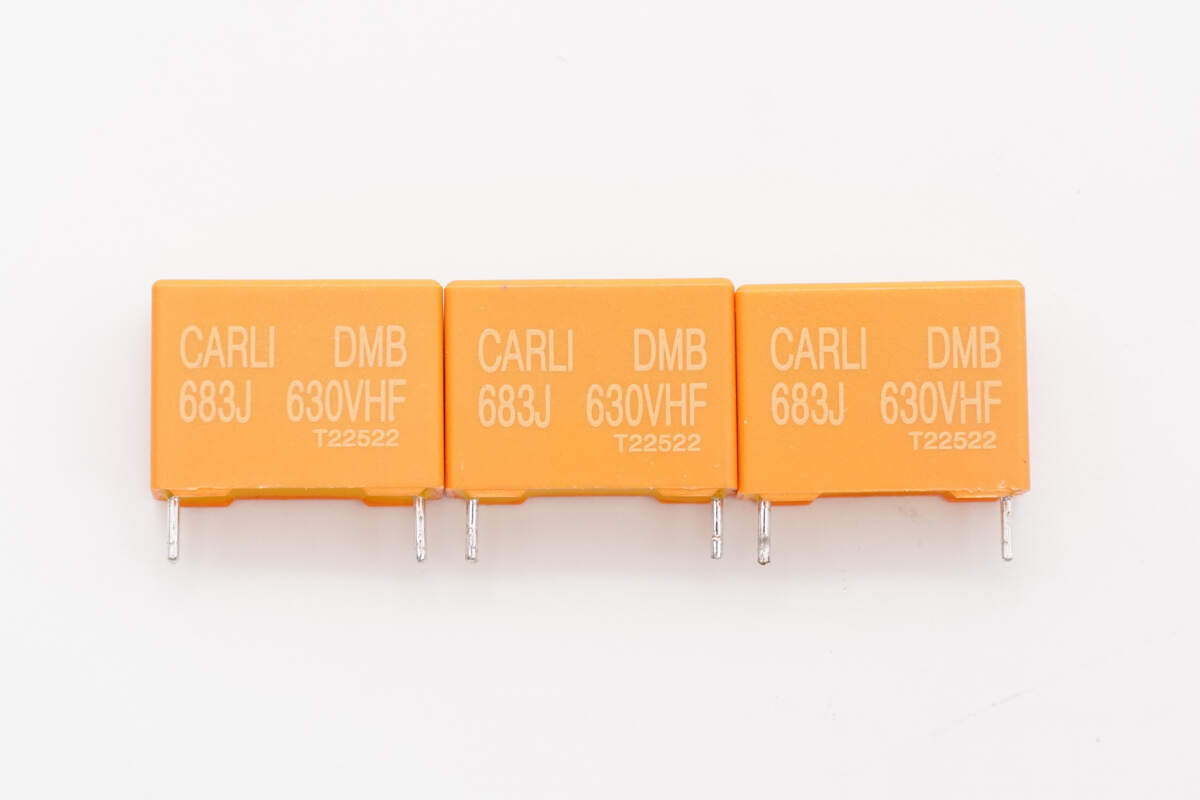

谐振电容来自凯励，规格为0.068μF630V，使用三颗并联。

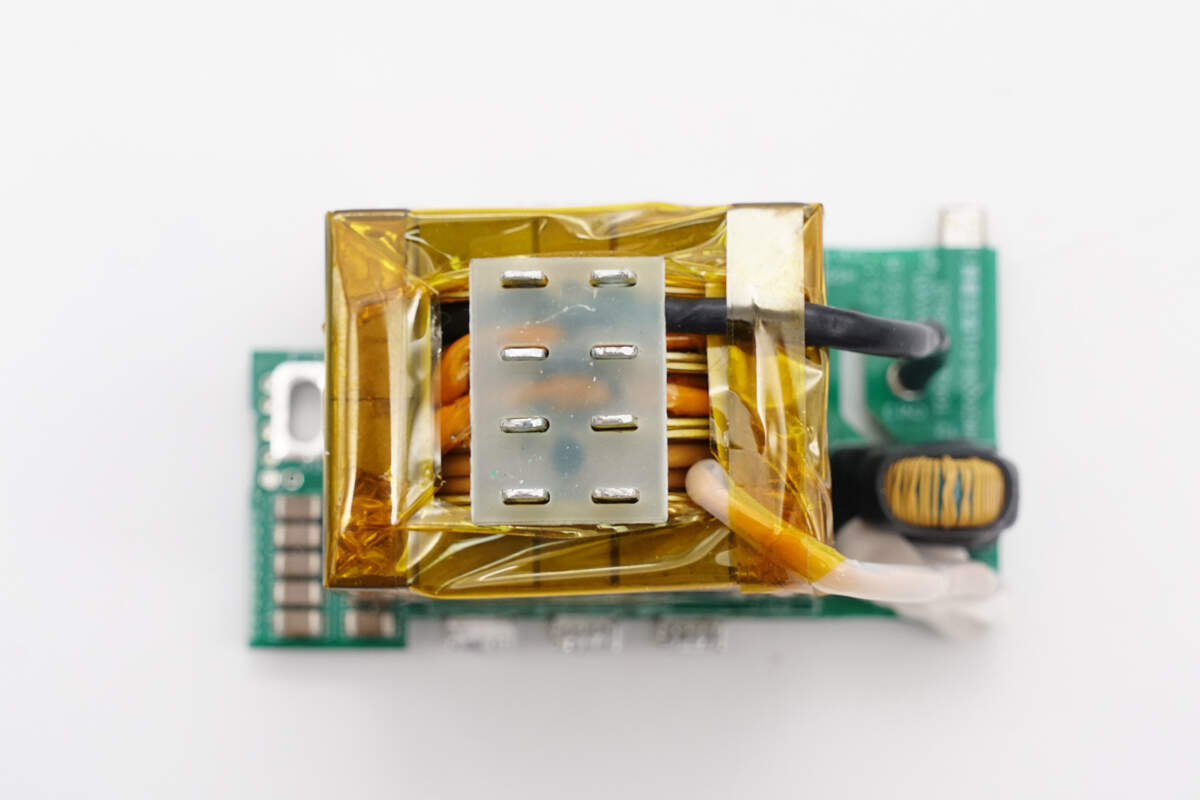

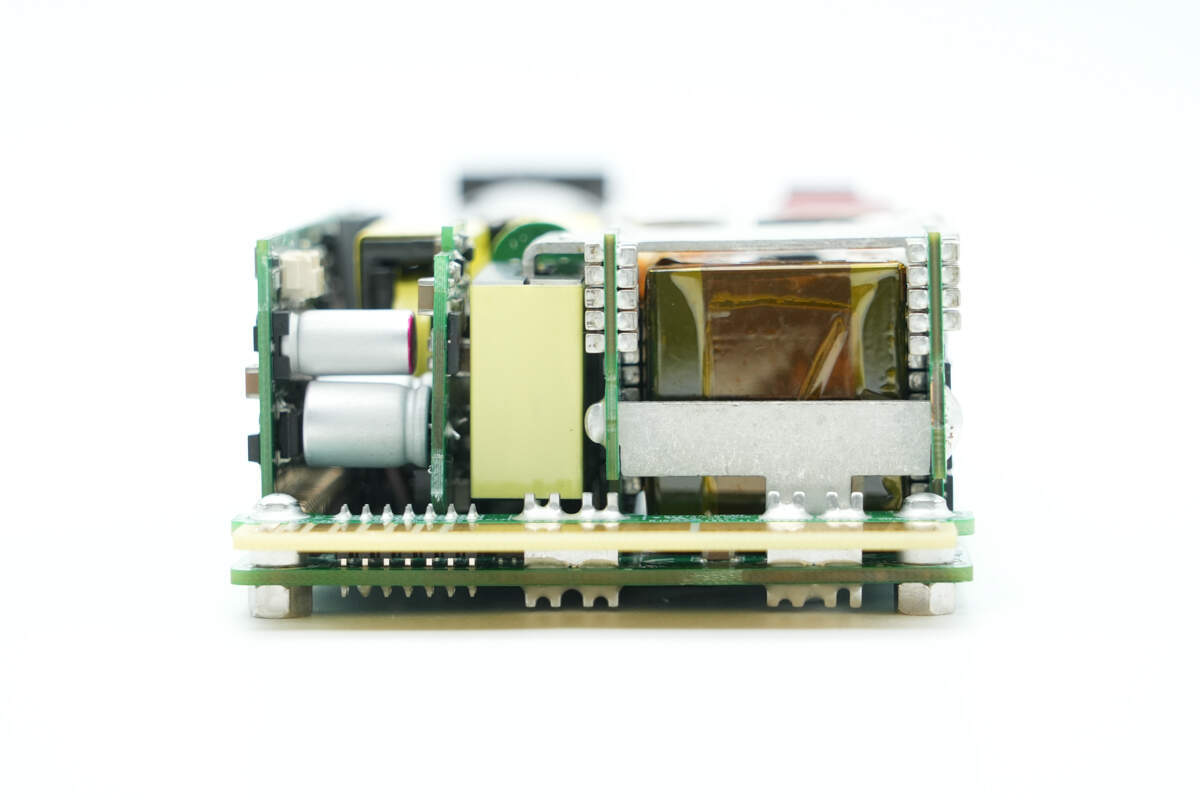

输出端设有变压器，滤波电感和整流小板，尾部连接小板通过焊接连接。

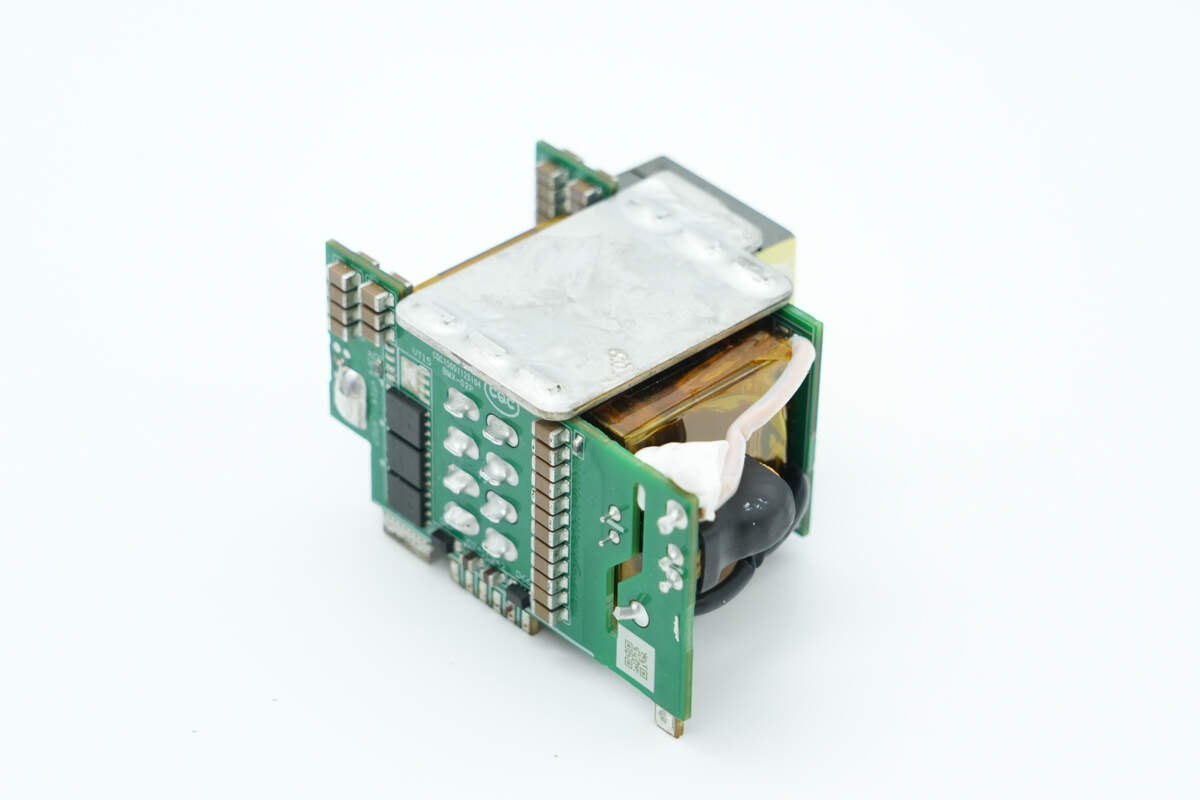

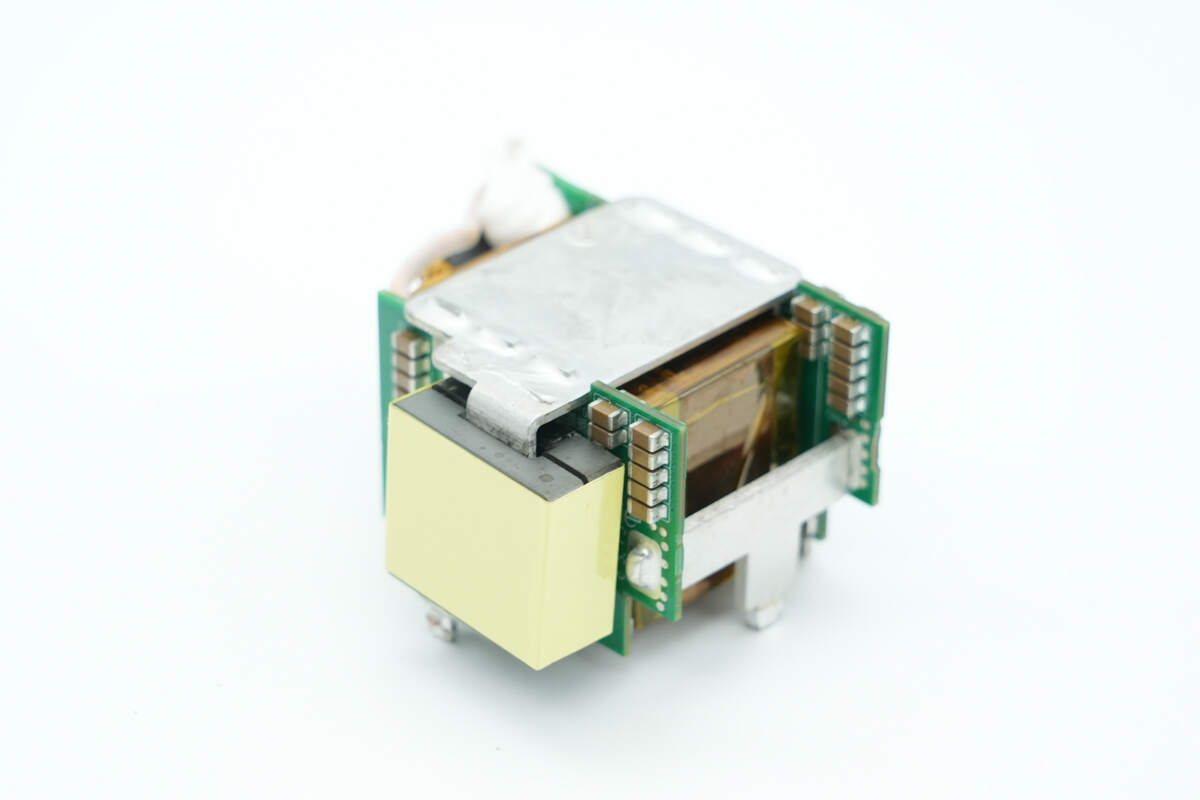

变压器模块由变压器和PCB焊接组成。

变压器模块另一侧设有滤波电感。

PCB板焊接铜板连接。

焊接拆下顶部的连接铜板，侧面的PCB设有同步整流管和滤波电容。

同步整流管来自平伟，丝印PWC009N04ES，采用DFN5*6封装。

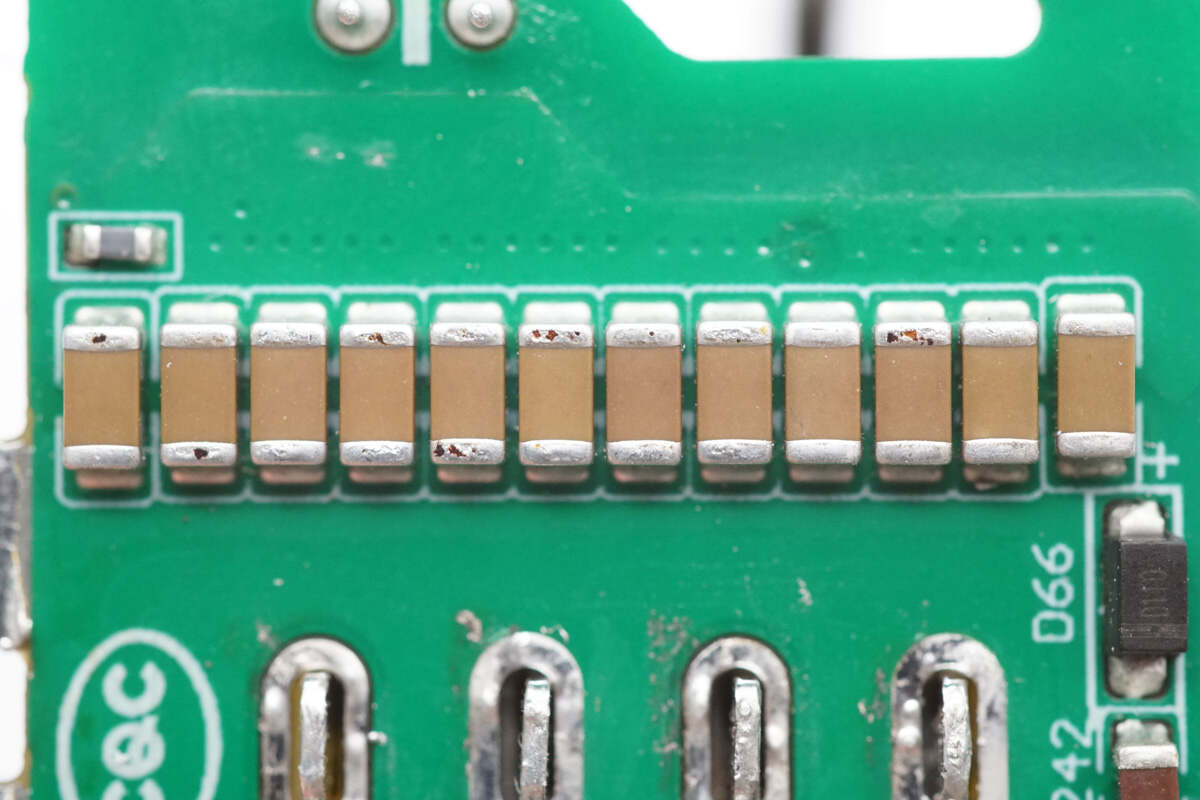

并联的MLCC滤波电容特写。

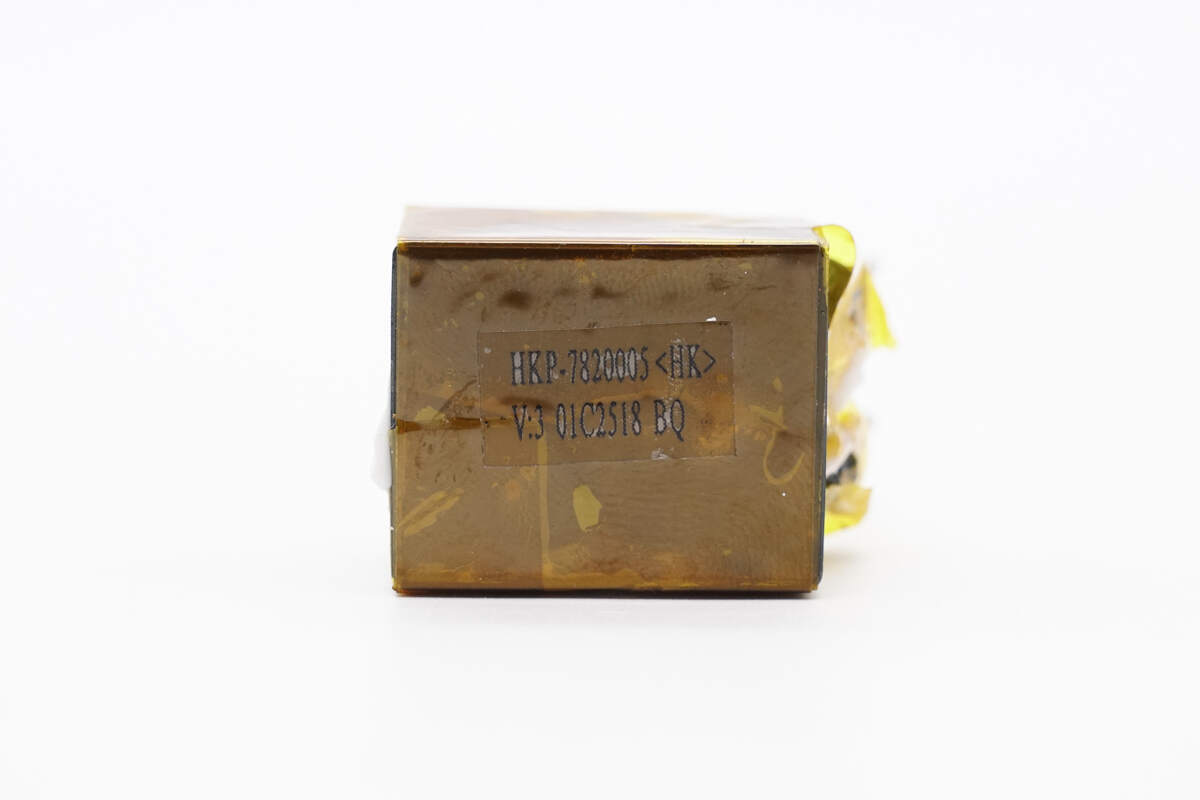

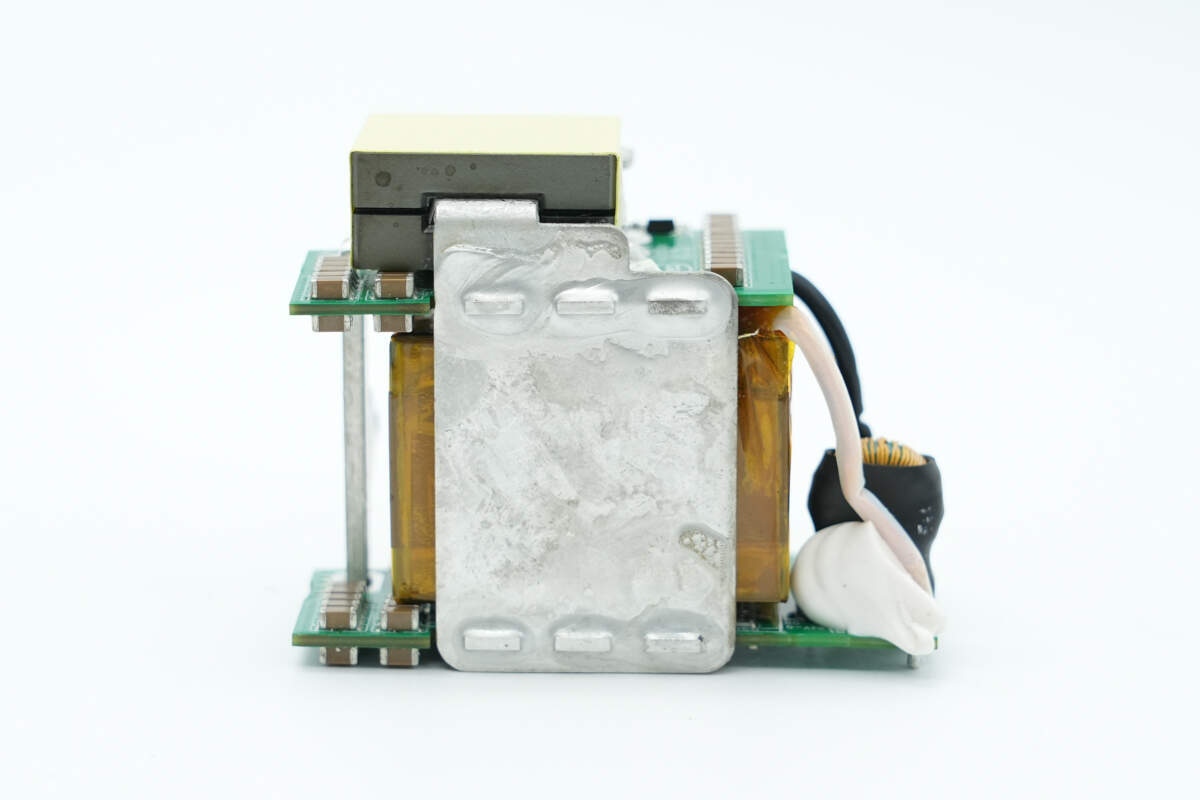

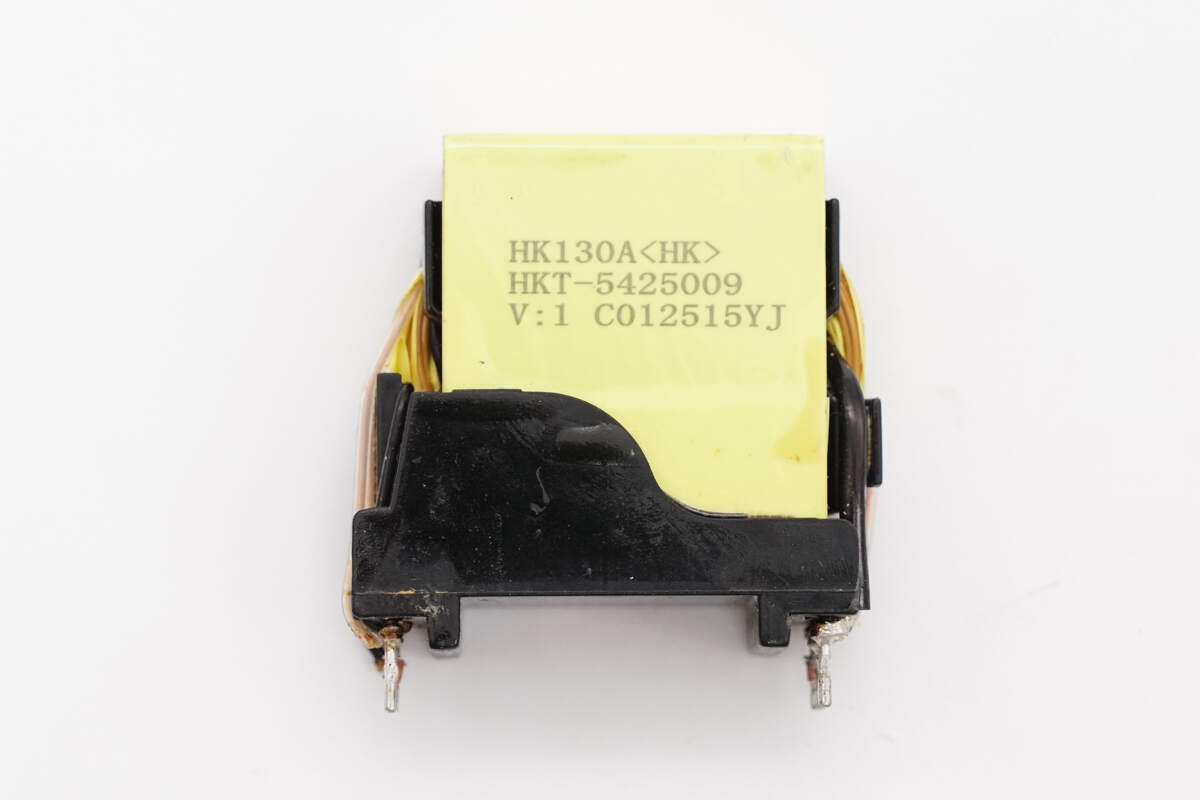

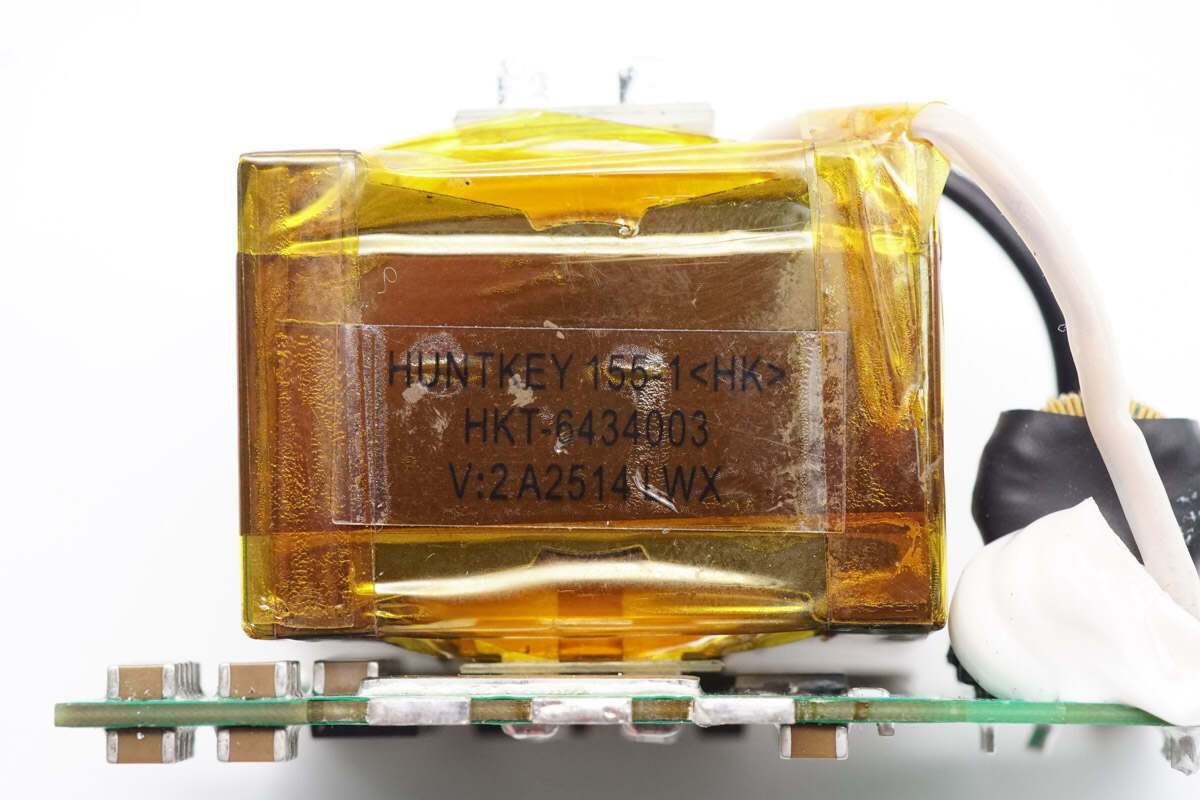

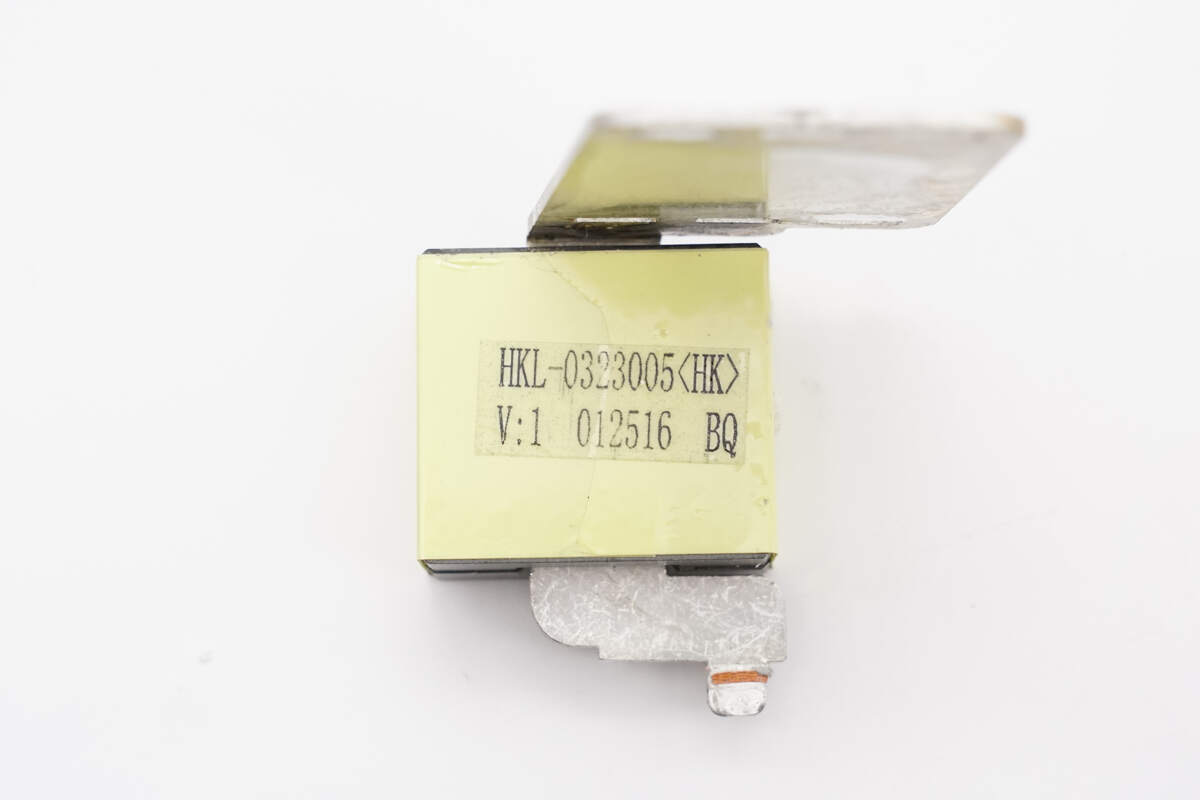

变压器初级采用利兹线绕制，次级采用铜片焊接。

变压器磁芯严密缠绕胶带绝缘。

用于检测变压器初级线圈电流的互感器特写，外套热缩管绝缘。

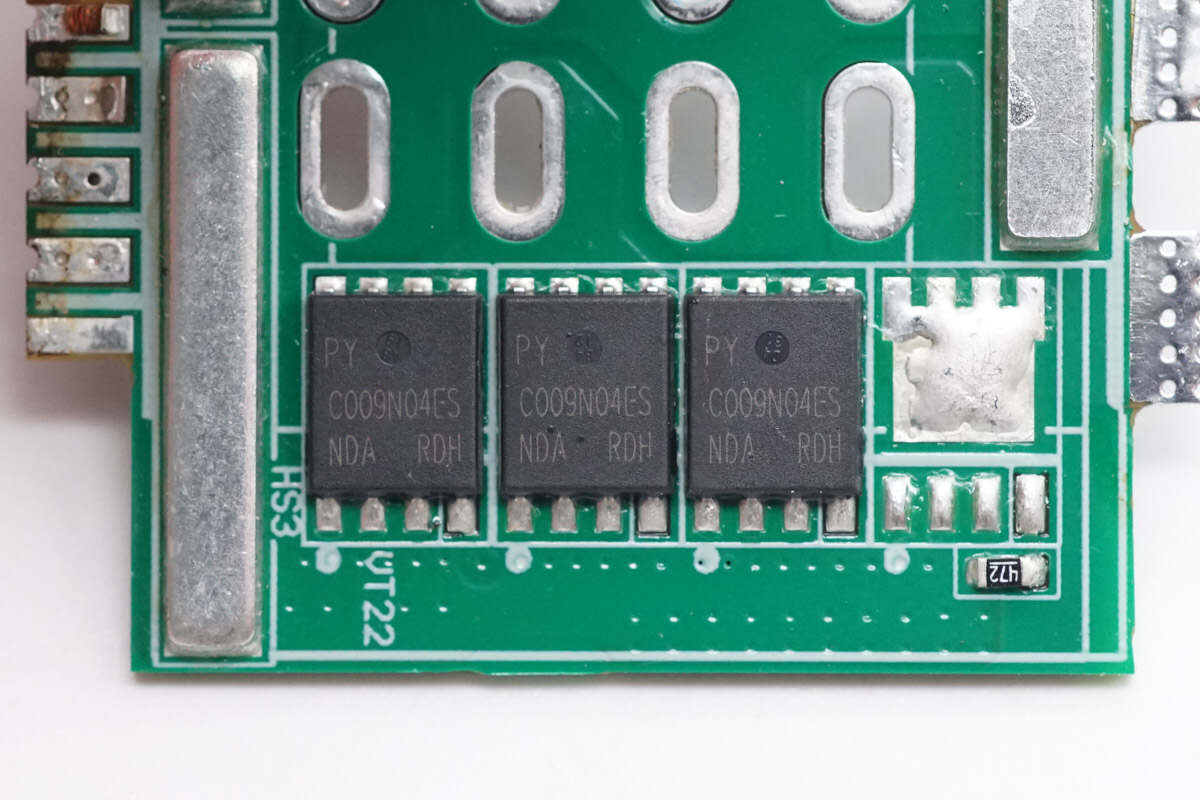

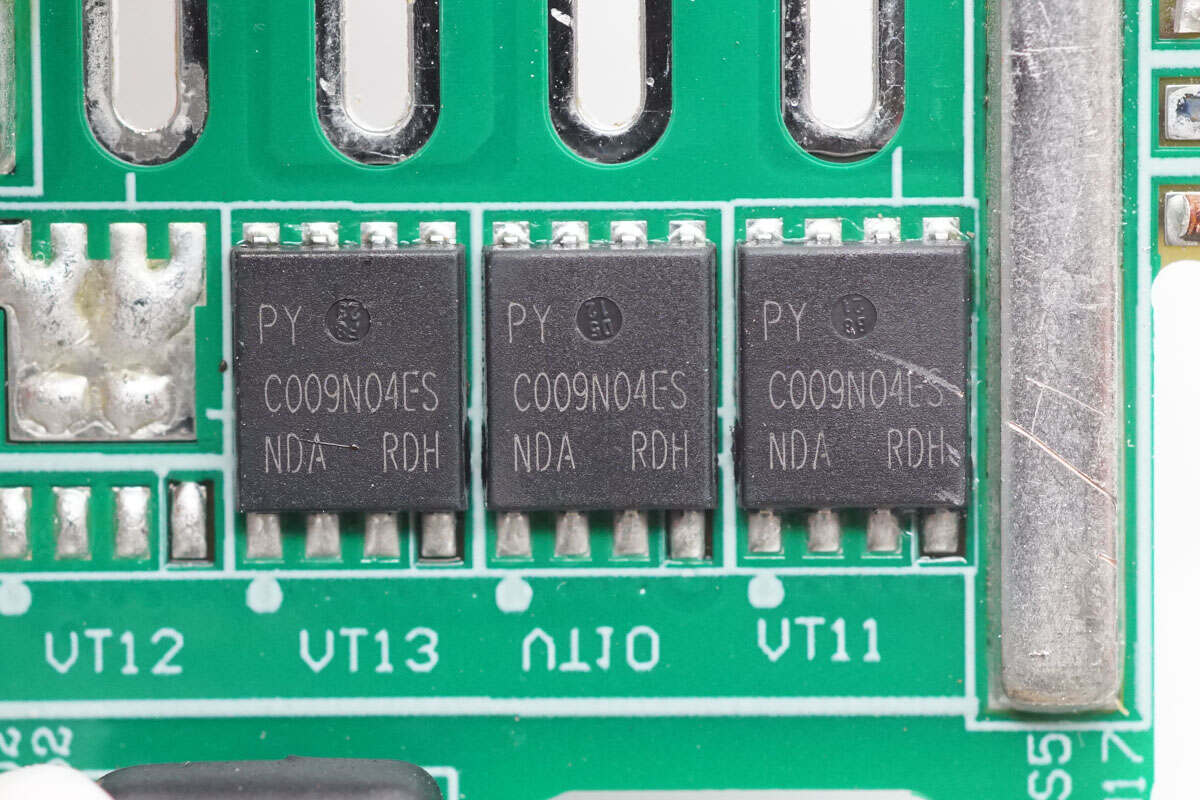

变压器下方设有三颗型号相同的同步整流管。

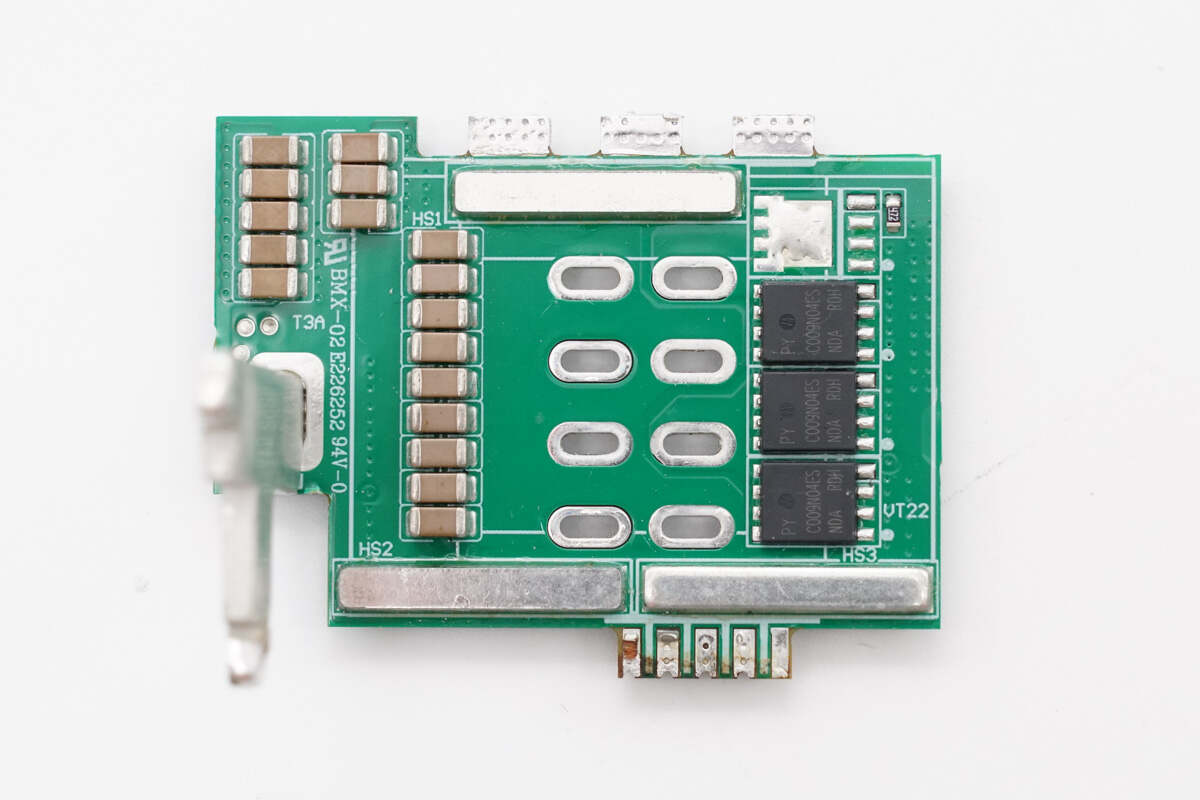

另一片PCB上焊接同步整流管和MLCC电容。

同步整流管同样为平伟PWC009N04ES。

PCB另一面设有滤波电容和同步整流管，并焊接铜条均流。

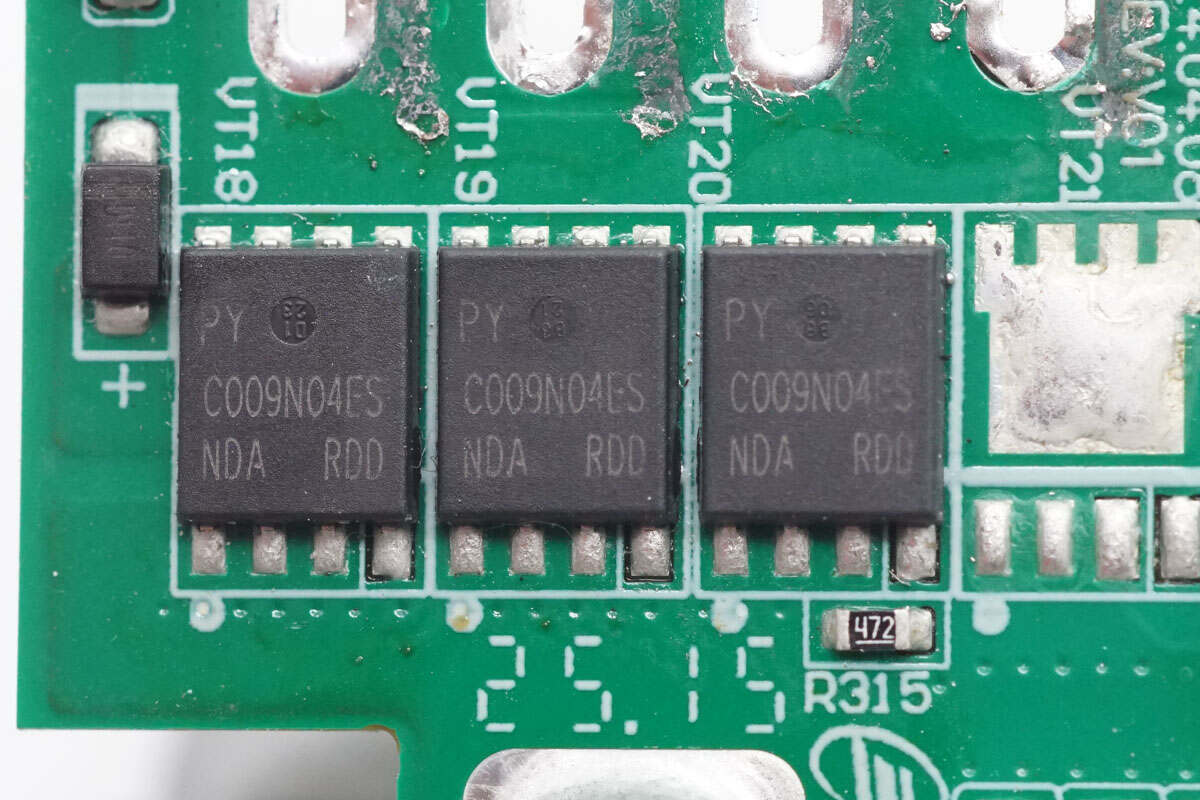

变压器下方设有三颗型号相同的同步整流管。

滤波电感特写，另一端焊接连接到PCB。

输出滤波电容焊接在垂直小板上，来自钰邦，规格为2700μF 16V，三颗并联。

小板背面没有元件。

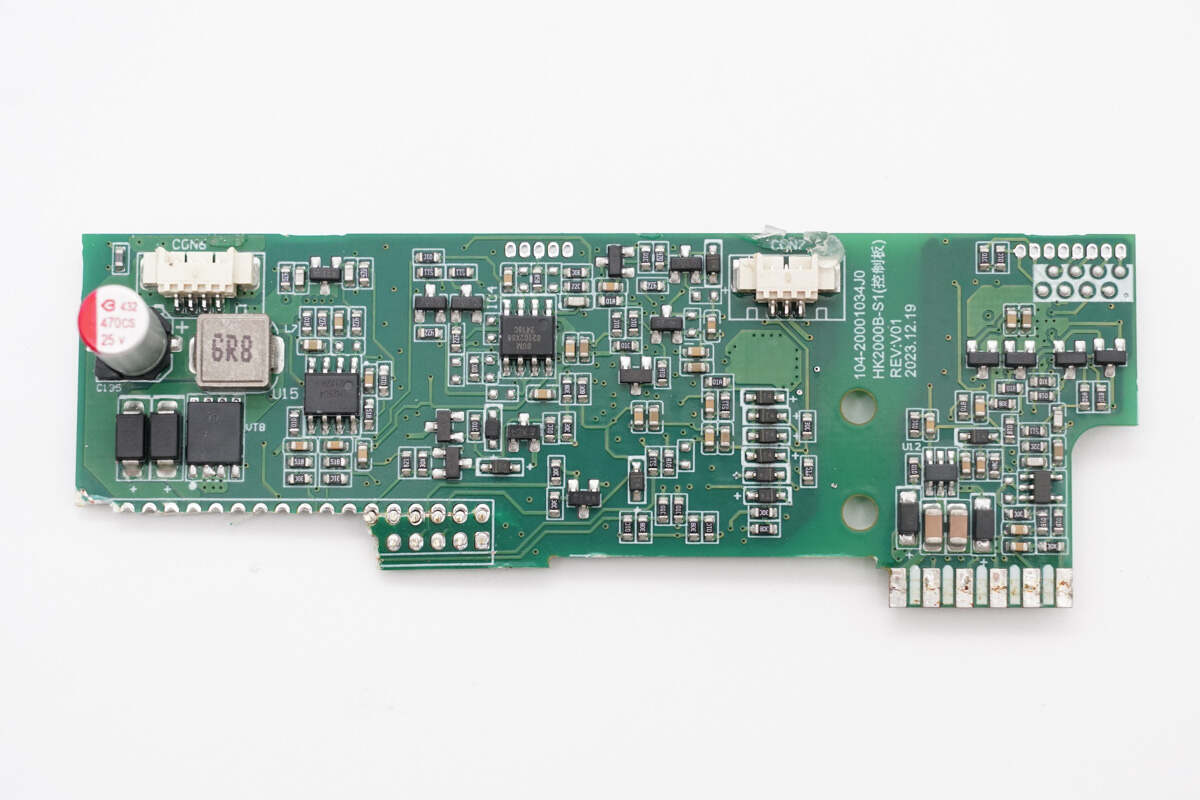

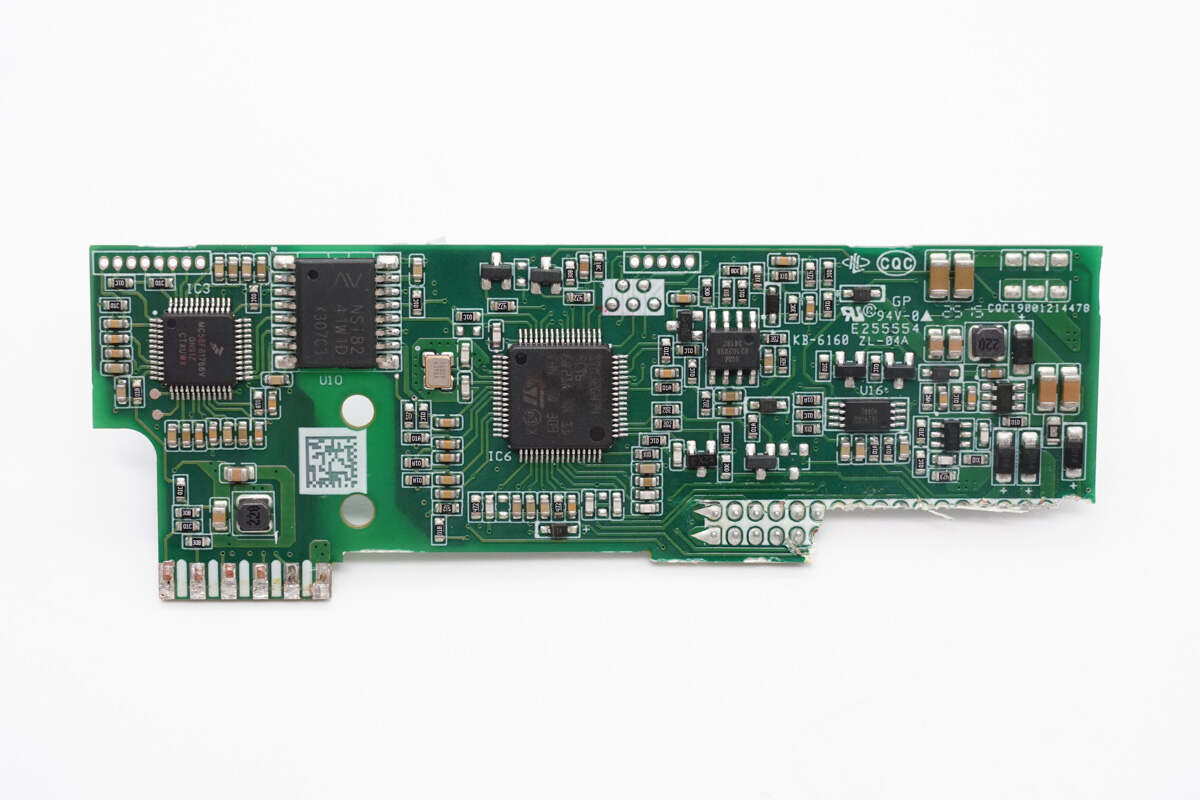

控制板左侧为PFC控制器，通过隔离芯片与主控芯片通信。右侧设有运放和存储器。

控制板另一面设有滤波电容，滤波电感和运放芯片。

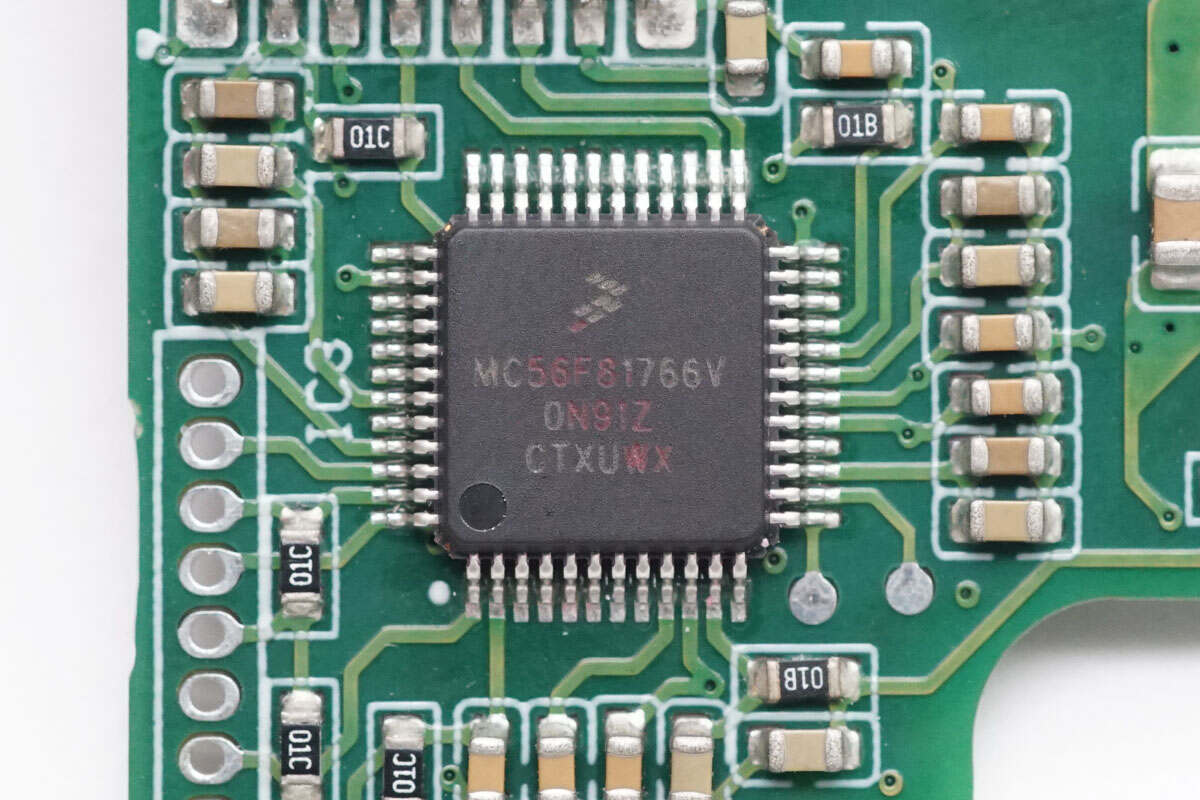

PFC控制器来自恩智浦，型号MC56F81766V，为数字信号控制器，芯片内部集成高性能56800EX内核，频率高达100MHz，内部集成128KB FLASH和20KB RAM，采用48 LQFP封装。

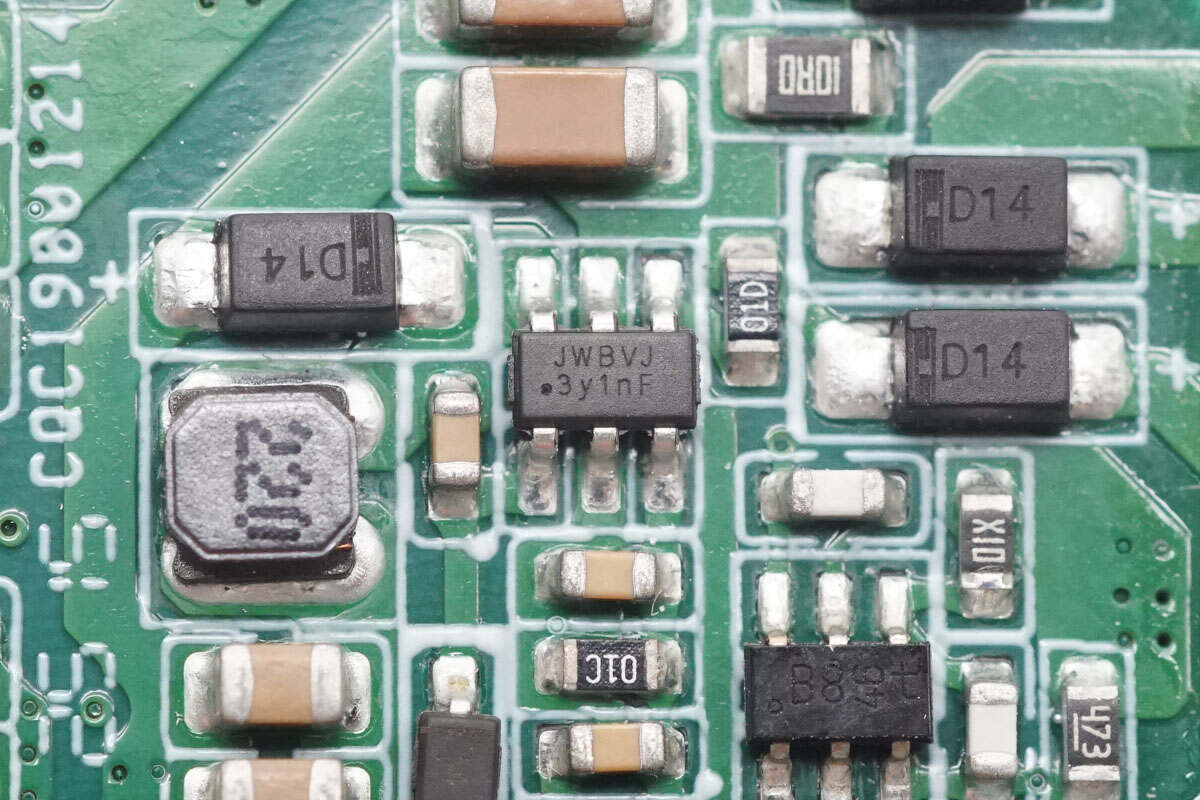

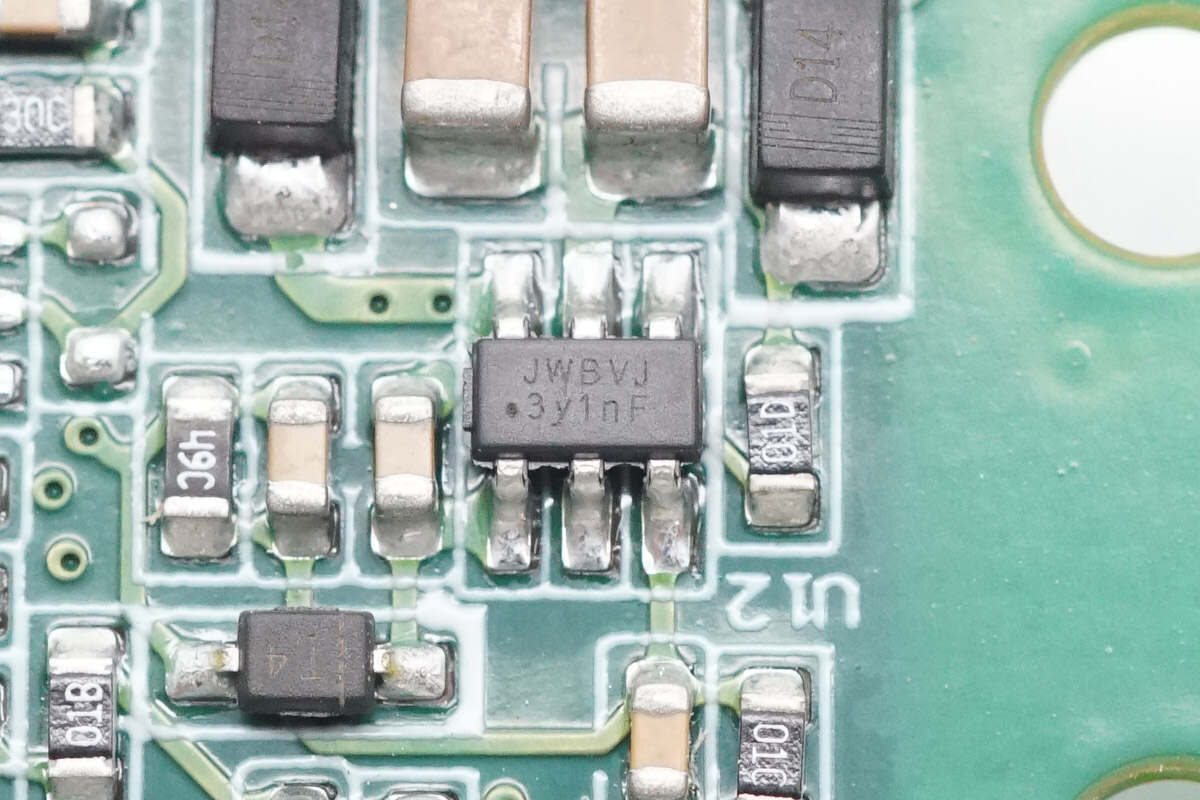

同步降压芯片来自杰华特，丝印JWBV，型号JW5017S，是一颗26V输入电压的同步降压转换器，输出电流为1.2A，开关频率为1.2MHz，具备输入欠压闭锁，启动过电流保护和输出过电流保护，具备过热保护功能，采用SOT23-6封装。

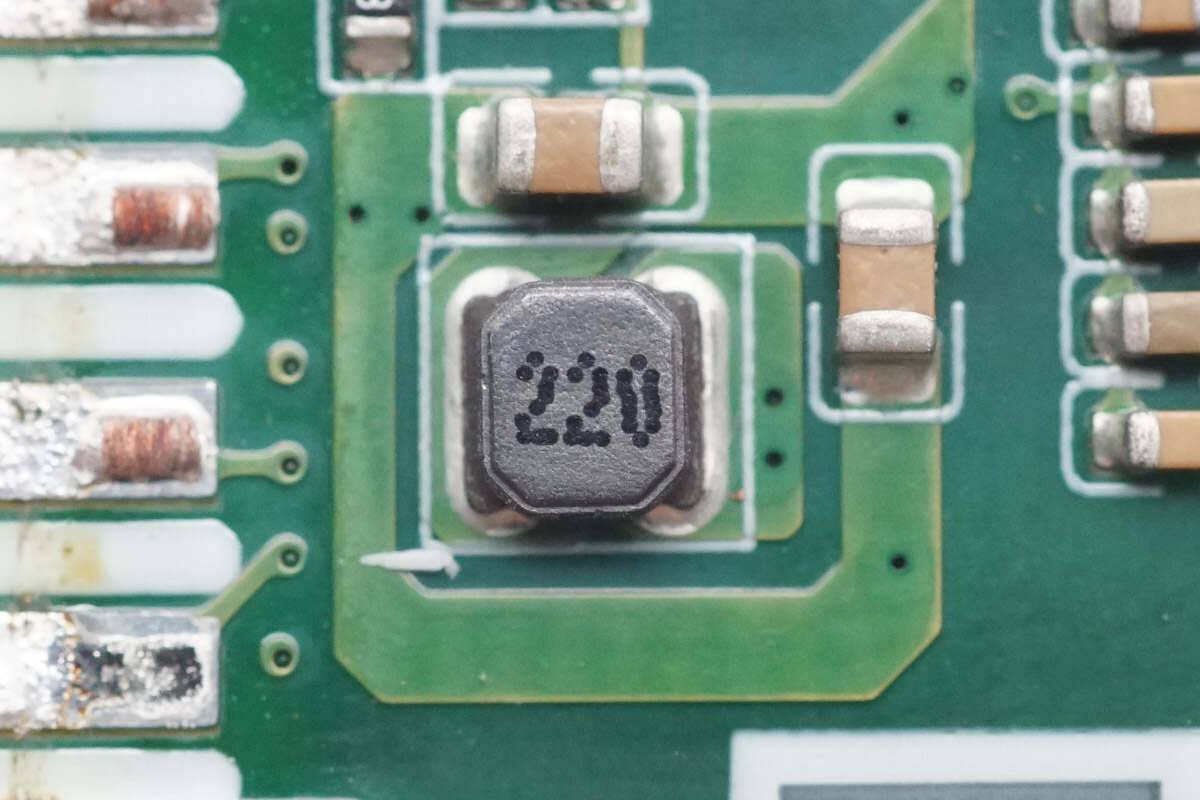

22μH降压电感特写。

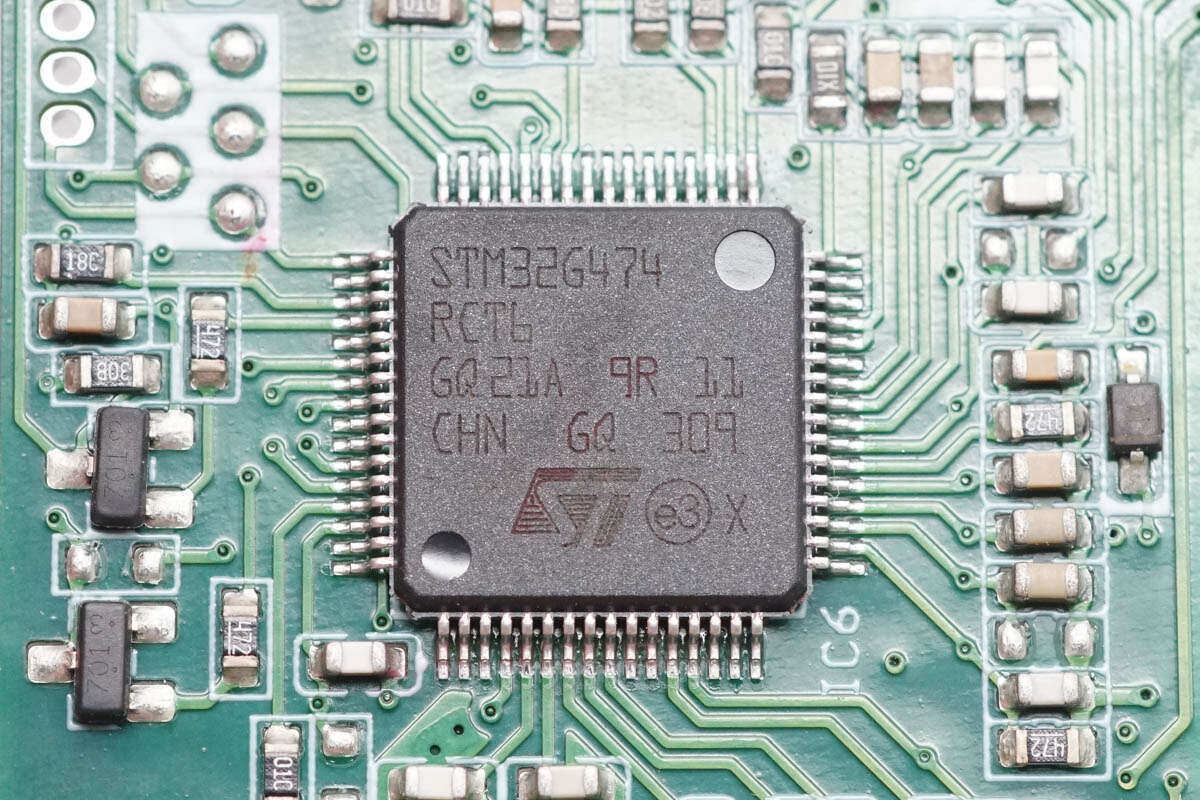

主控芯片来自意法半导体，型号STM32G474RCT6，内置ARM Cortex-M4 MCU，主频为170MHz，集成FPU和DSP，内置256KB FLASH和128KB SRAM，具备标准和高级通信接口，采用LQFP64封装。

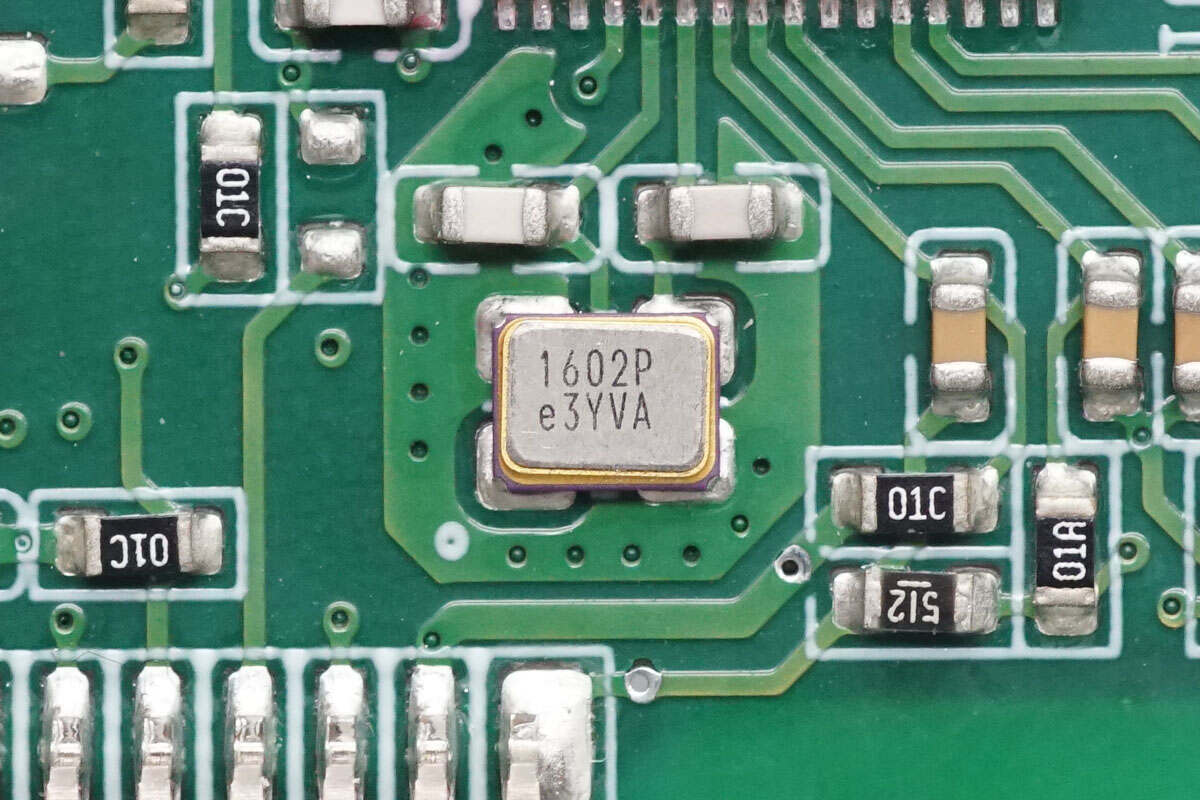

芯片外置贴片时钟晶振特写。

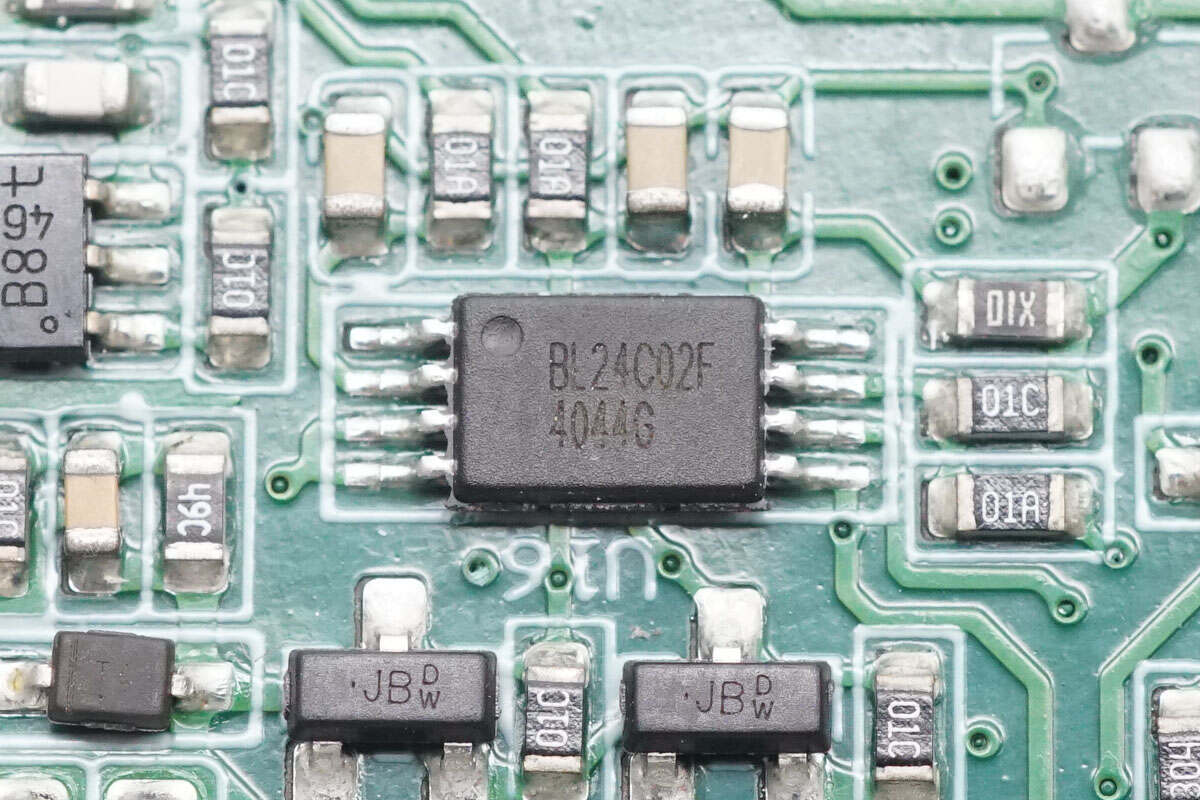

存储器来自贝岭，型号BL24C02F，容量为2KB，采用TSSOP8L封装。

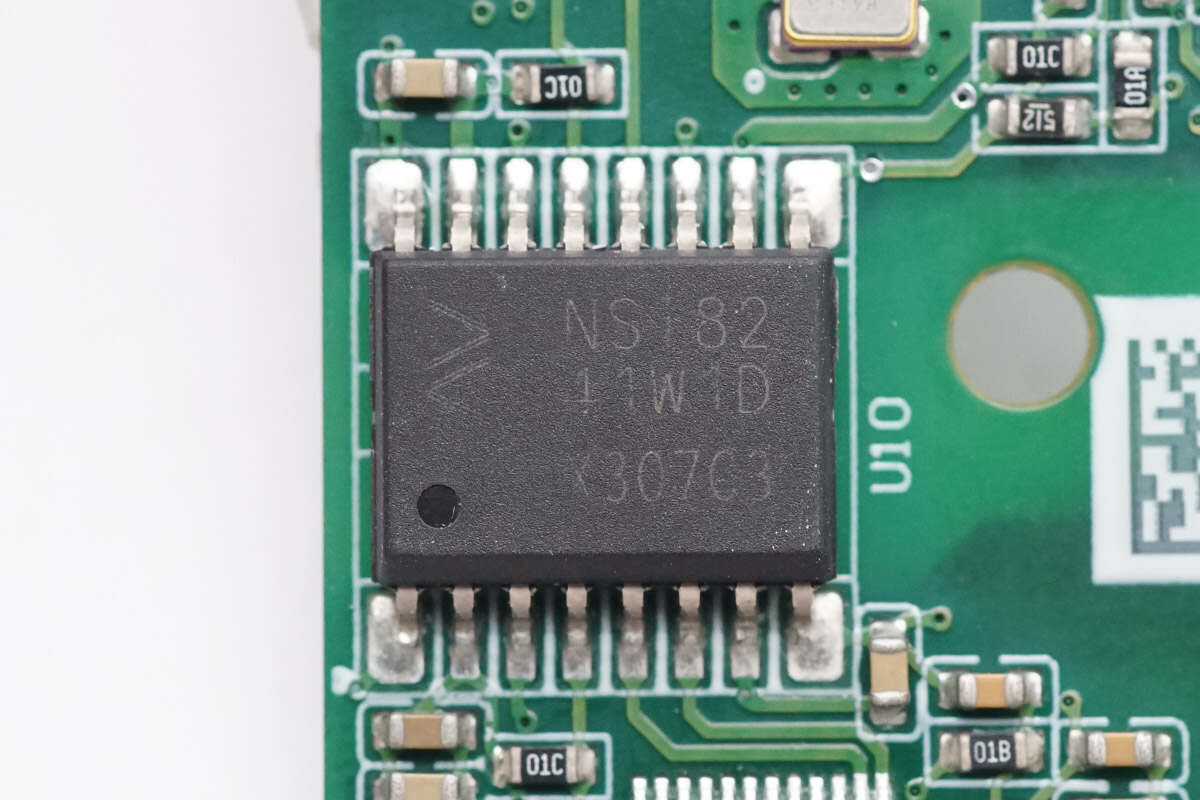

隔离通信芯片来自纳芯微，型号NSi8241W1D，为双向四通道数字隔离器，支持150Mbps传输速率，采用SOP16封装。

杰华特JW5017S同步降压芯片为主控芯片供电。

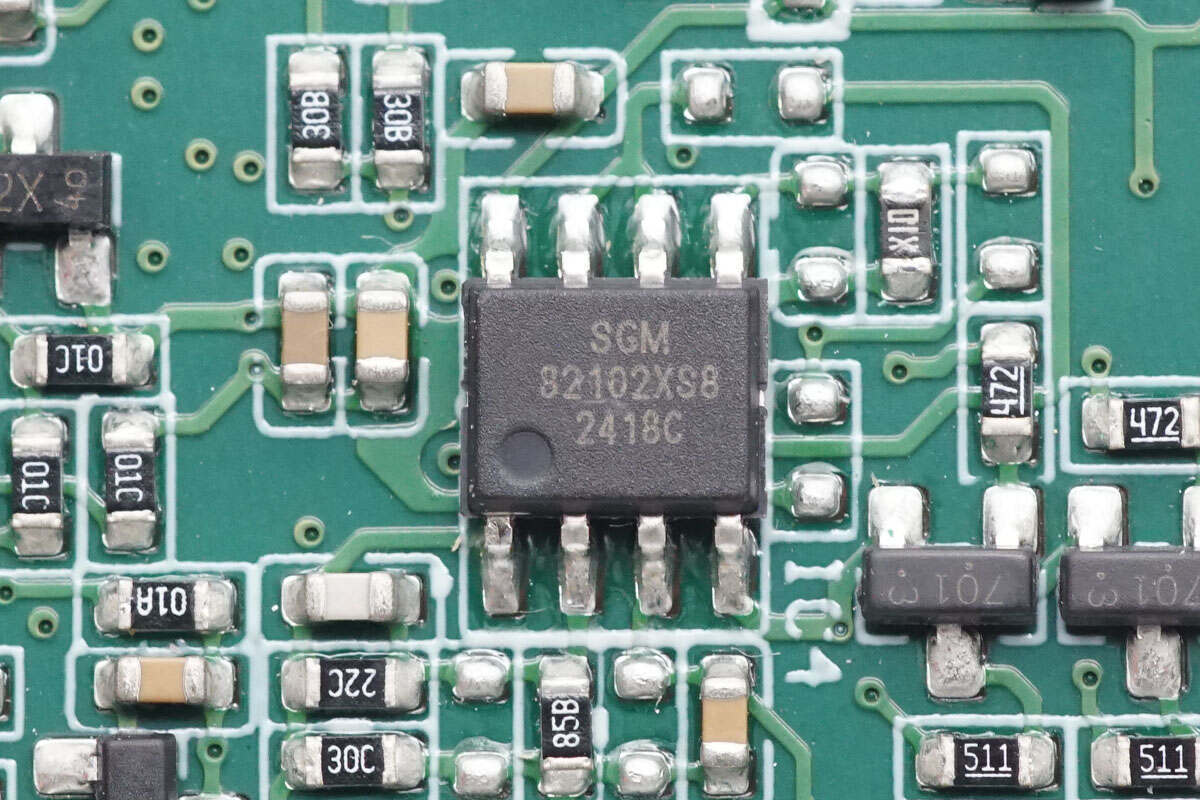

双运放来自圣邦，型号SGM8210-2，为低功耗低噪声轨对轨双运放，采用SOIC-8封装。

另一颗运放信号相同。

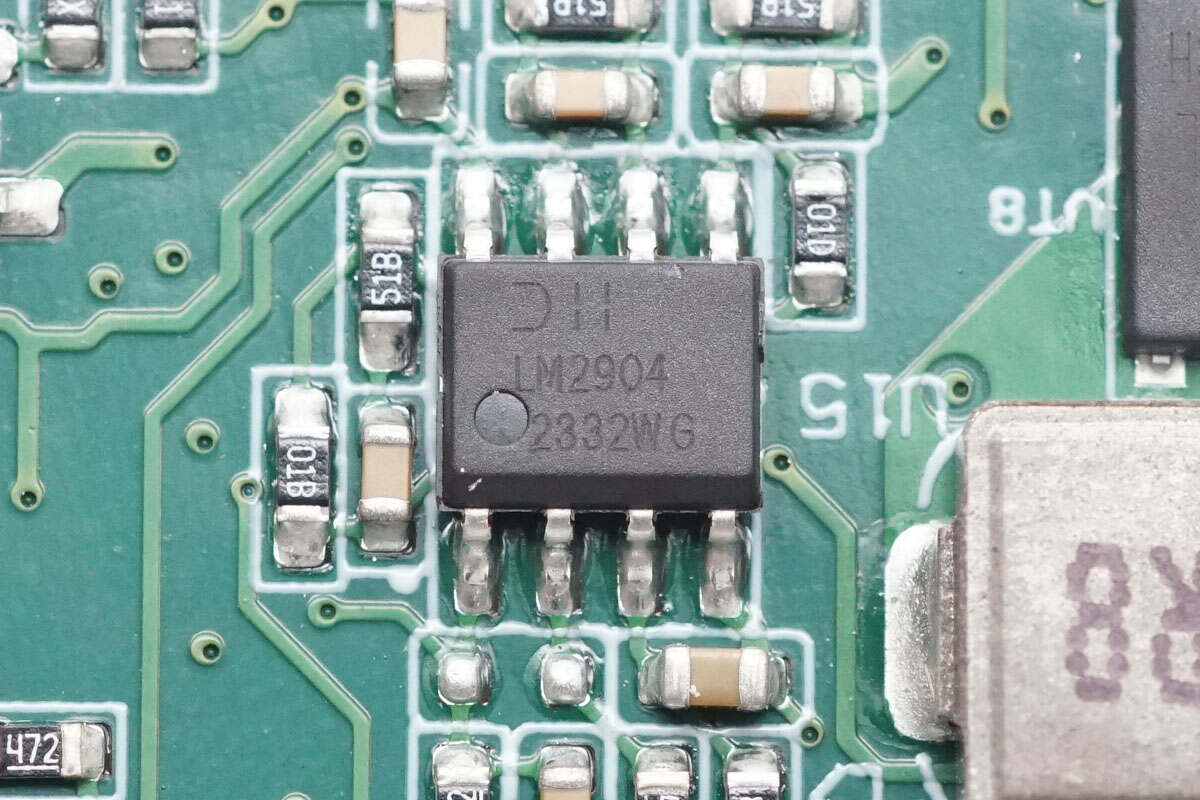

双运放来自达尔，型号LM2904，采用SO-8封装。

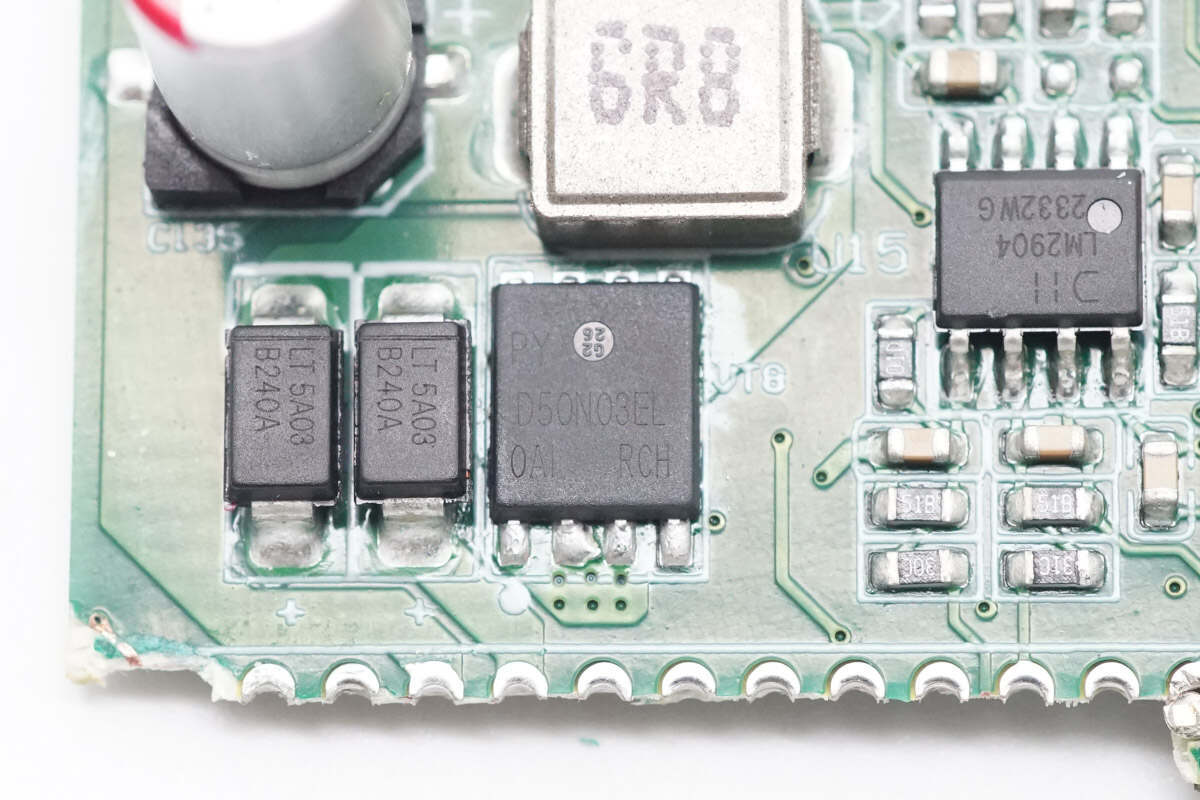

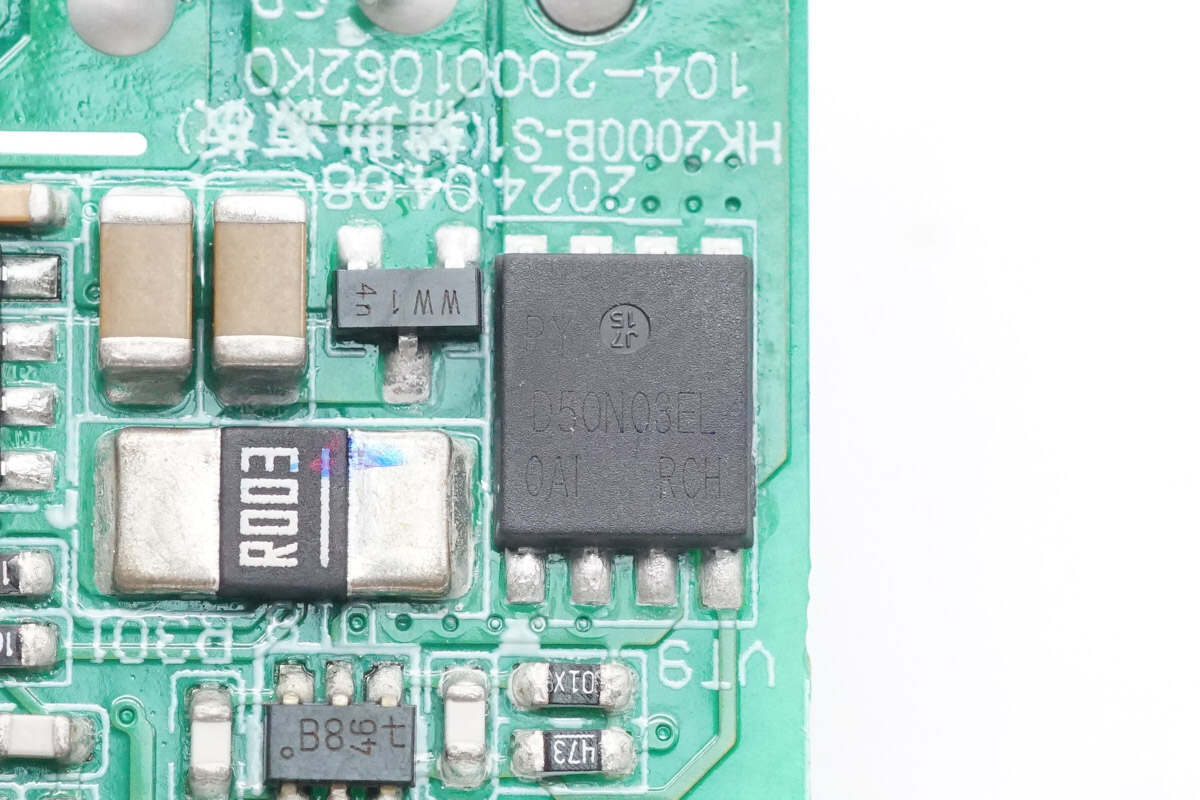

MOS管来自平伟，型号D50N03EL，NMOS，耐压30V，导阻6mΩ，采用DFN5*6封装。

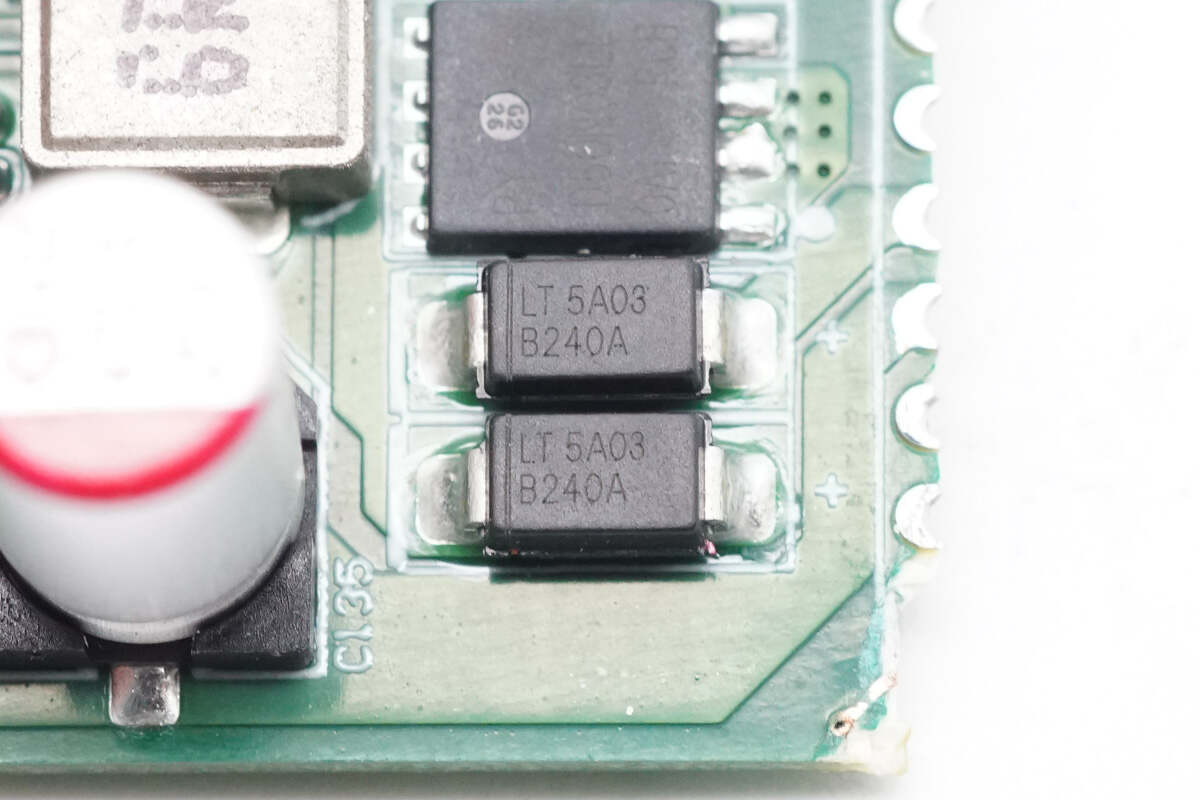

两颗二极管来自光宝，型号B240A，规格为40V 2A，采用SMA封装。

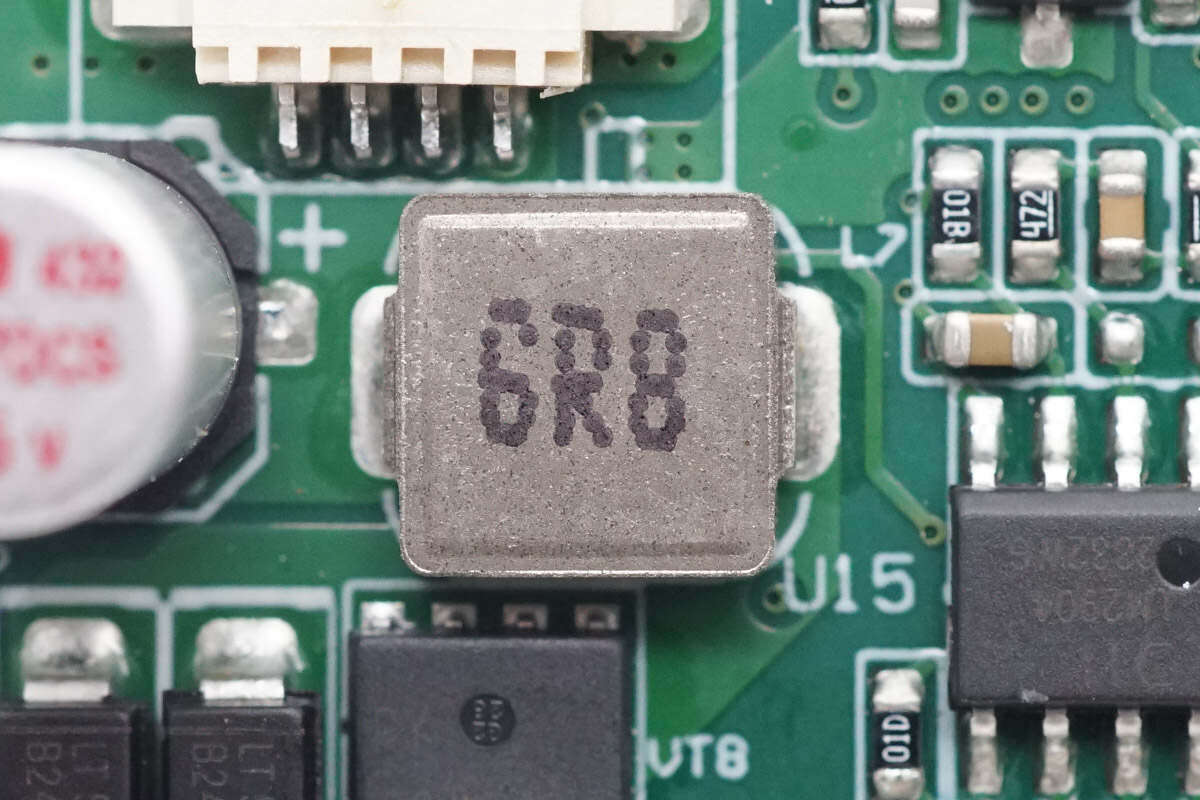

6.8μH合金电感特写。

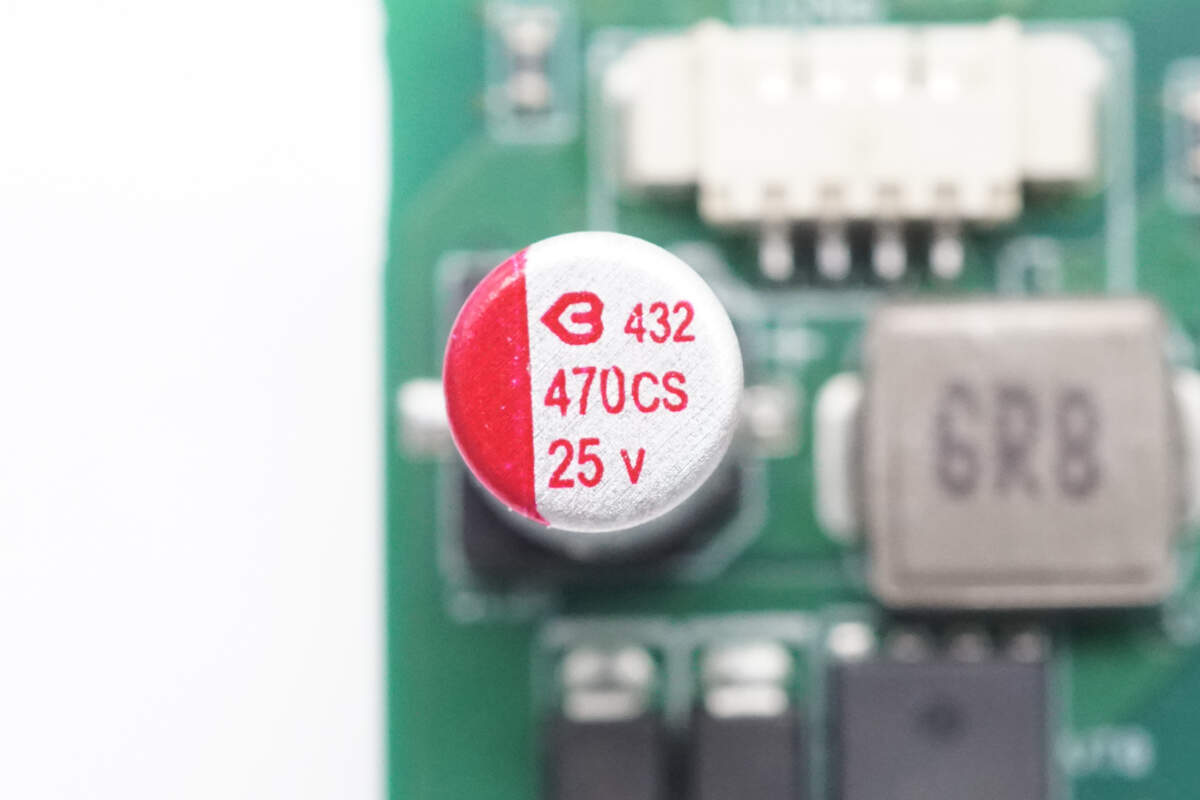

滤波电容来自绿宝石，为CS系列贴片固态电容，规格为470μF25V。

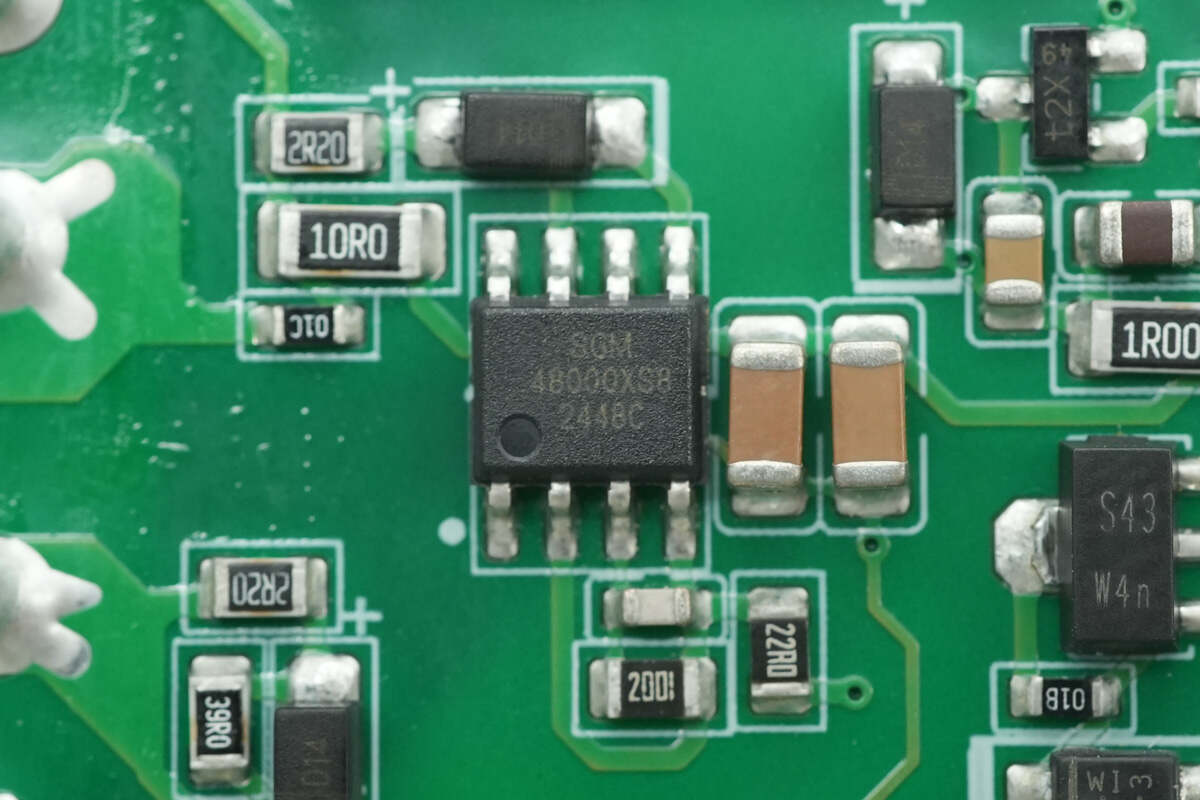

PFC开关管驱动器来自圣邦，型号SGM48000，为高速双路低侧驱动器，具备2A电流能力，采用SOIC-8封装。

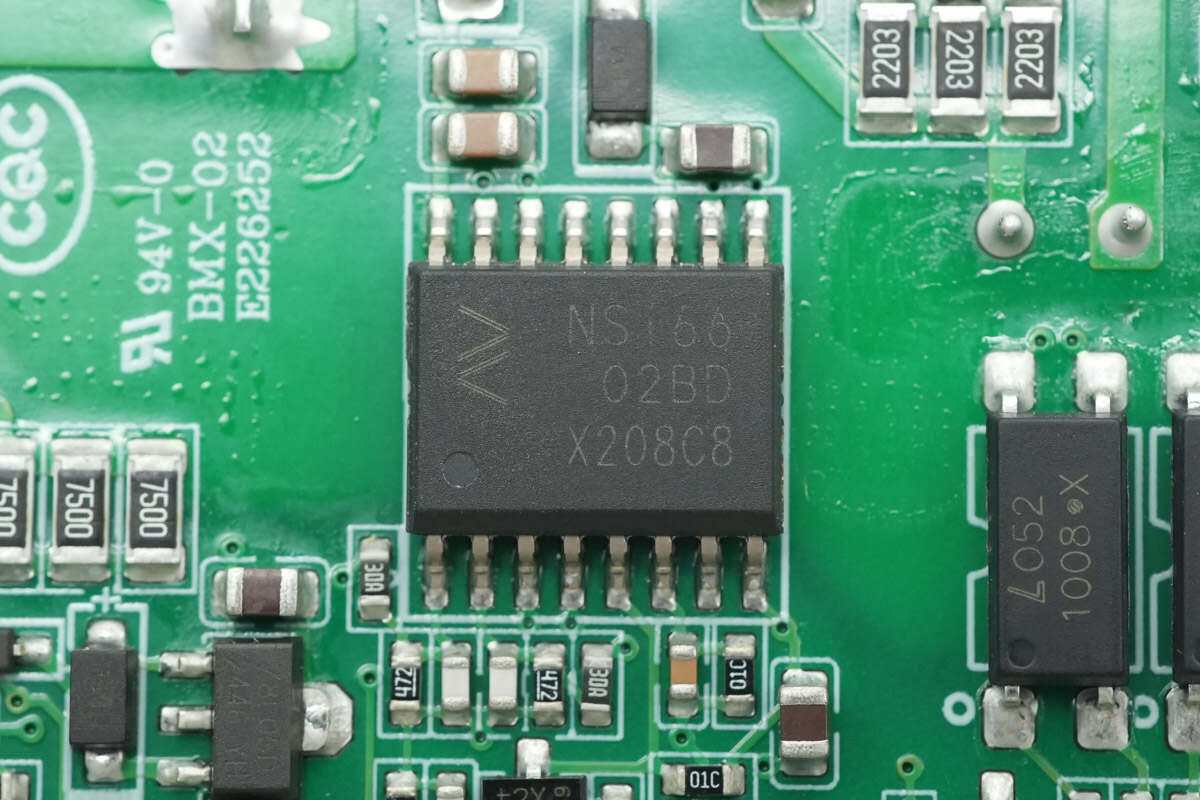

LLC开关管驱动器来自纳芯微，型号NSi6602BD，芯片内置隔离双通道栅极驱动器，具备4A拉电流和6A灌电流能力，采用SOW16封装。

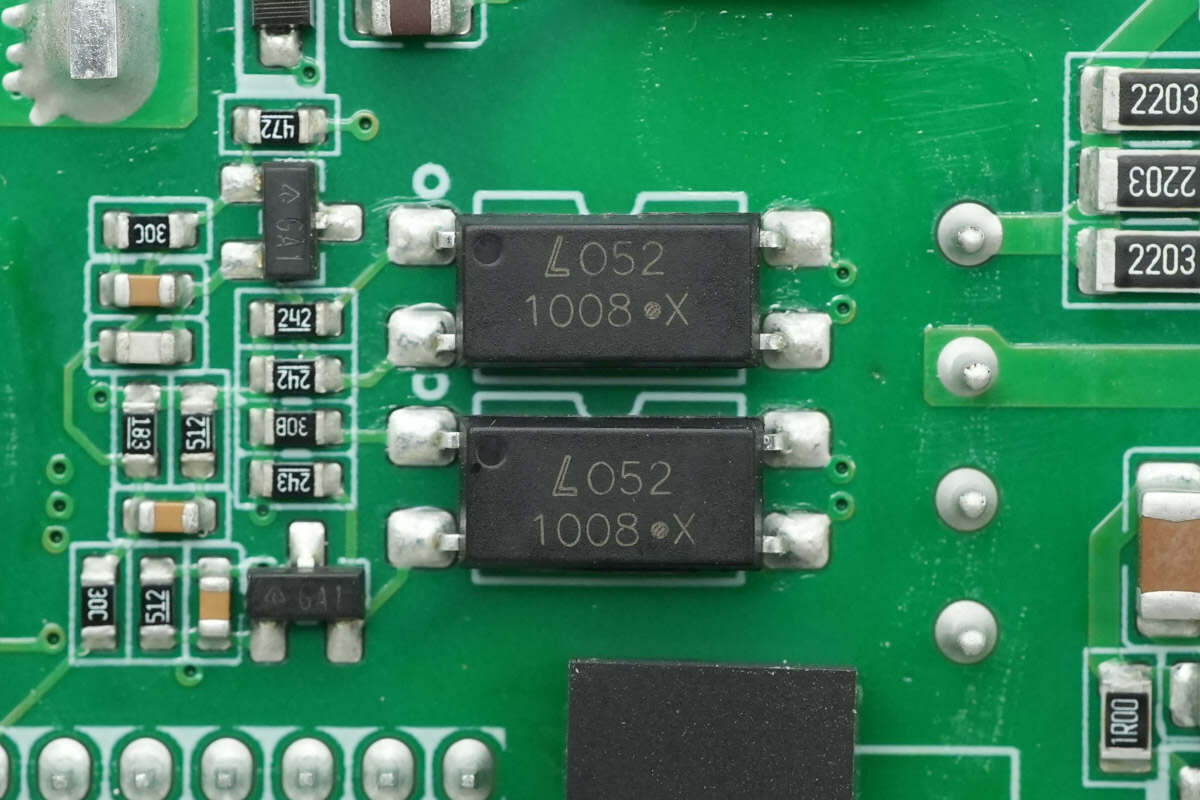

两颗光宝LTV-1008光耦用于初次级之间隔离通信。

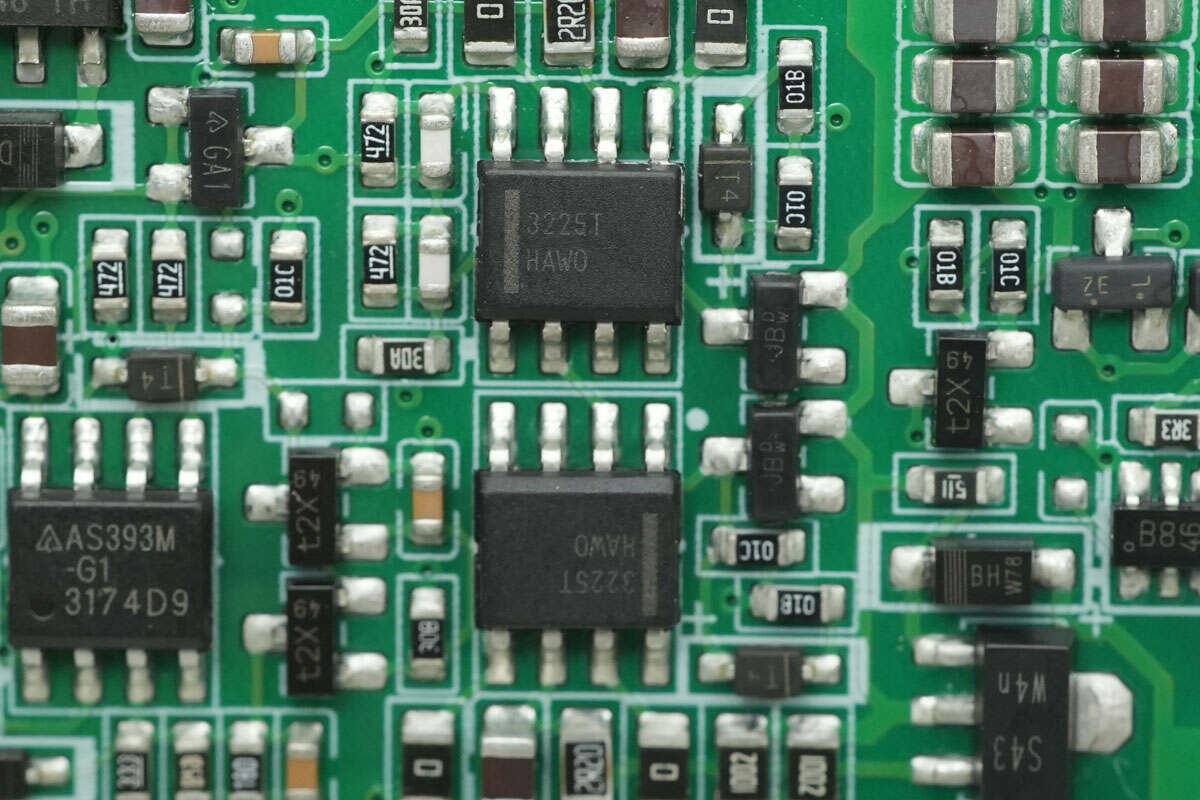

同步整流管驱动器来自安森美，型号FAN3225T，高速双路低侧驱动器，具备4A电流能力，采用SOIC8封装。

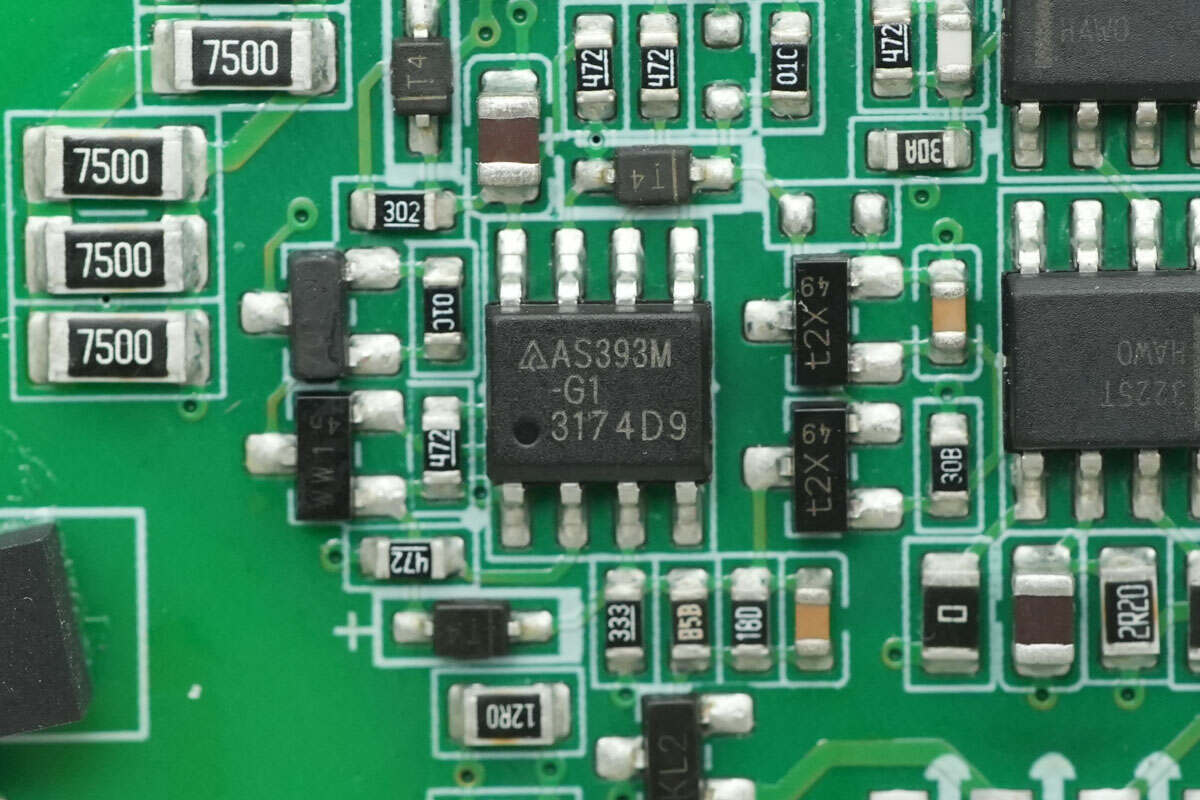

达尔AS393M双路电压比较器特写。

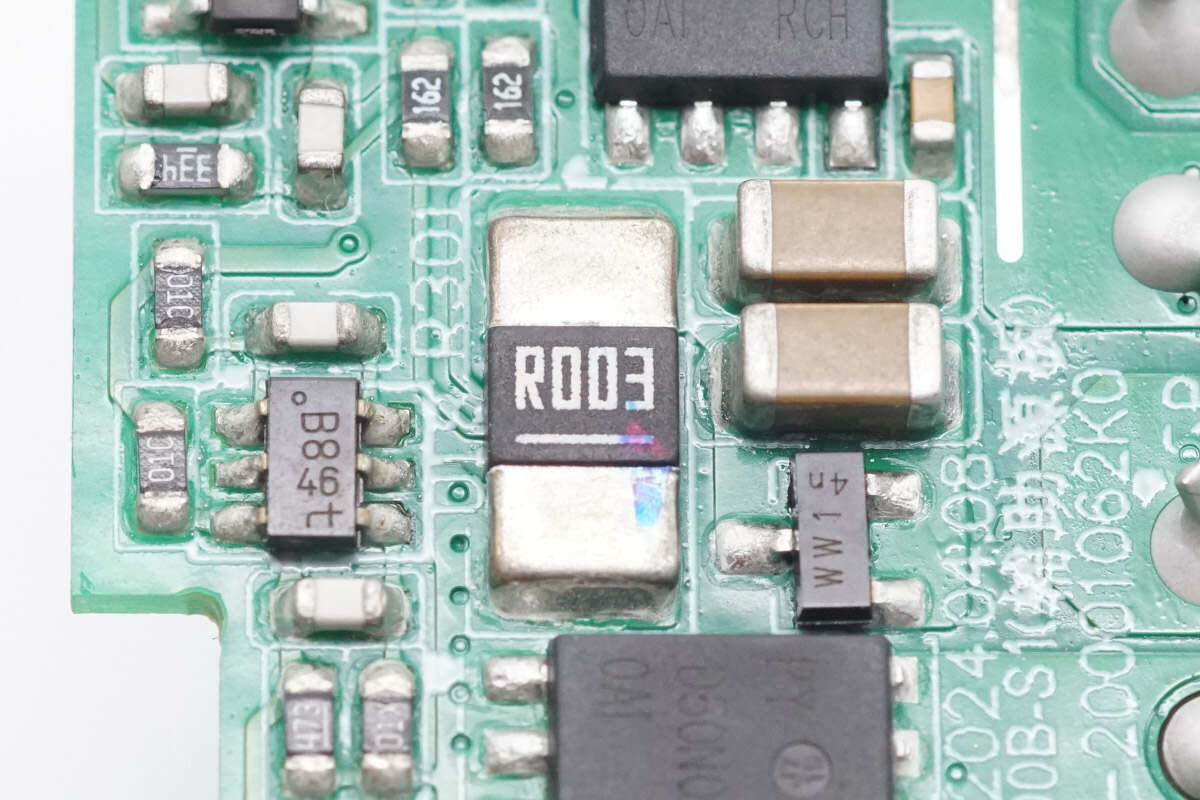

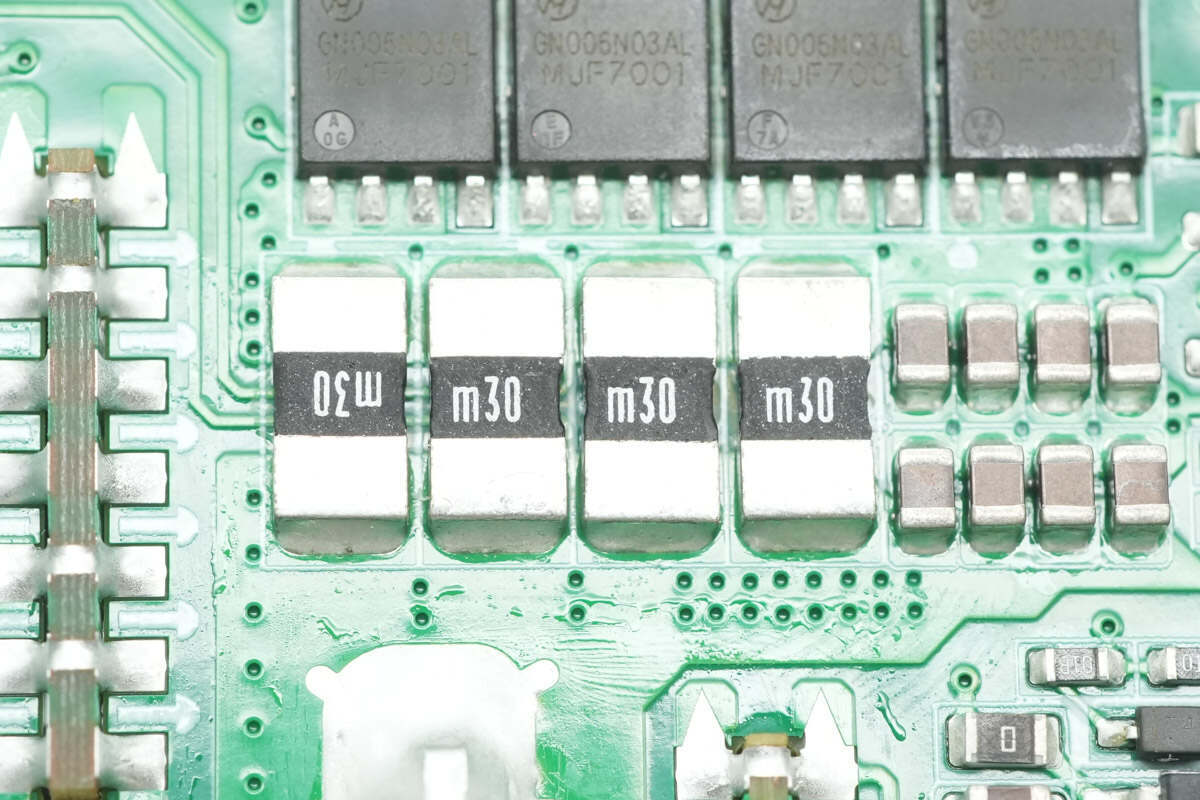

四颗0.3mΩ取样电阻并联，用于检测输出电流。

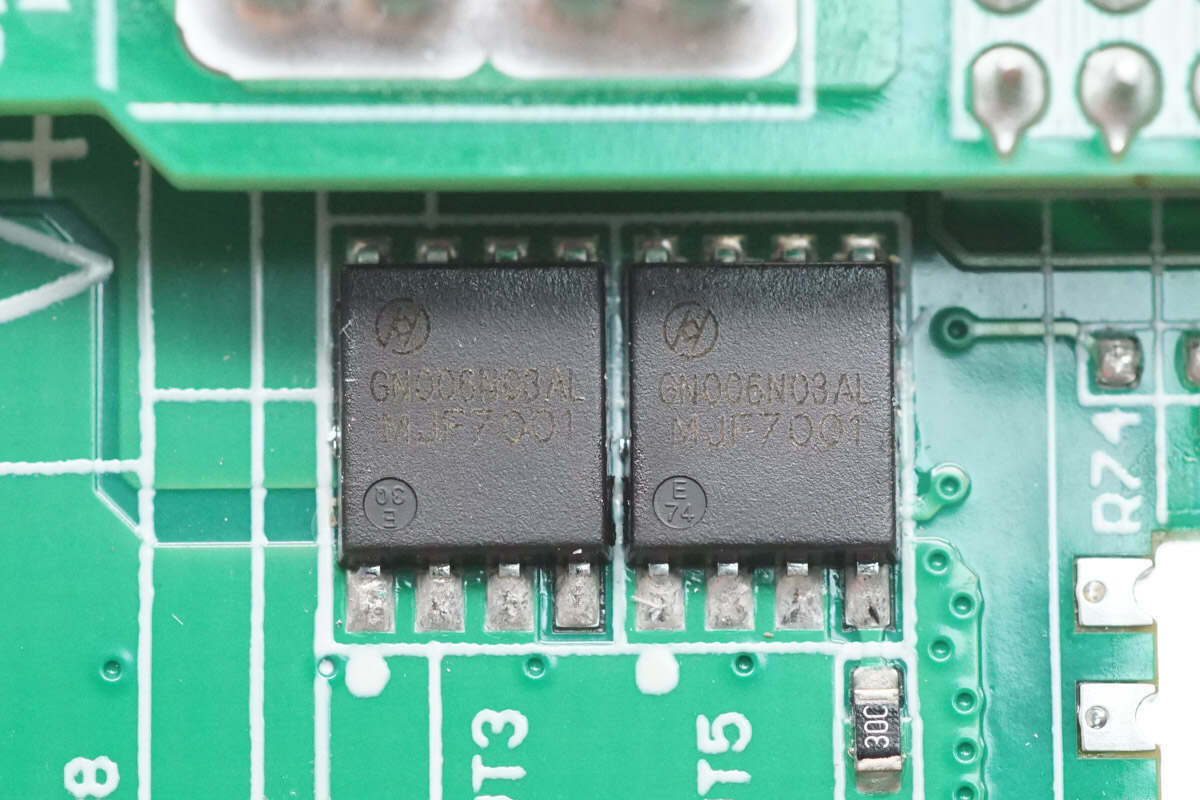

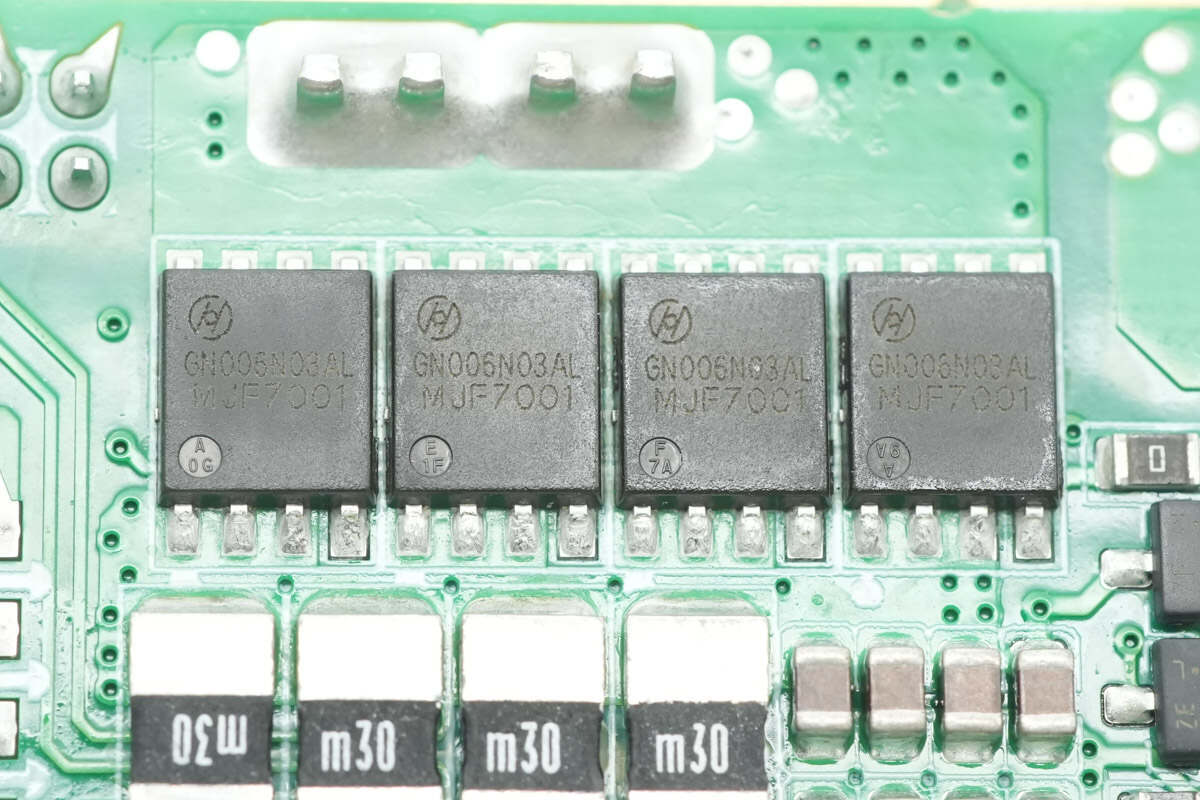

用于输出供电控制的开关管来自恒泰柯，型号HGN006N03AL，NMOS，耐压30V，导阻0.55mΩ，采用DFN5*6封装。

另一面还设有两颗同型号的开关管，共计六颗并联。

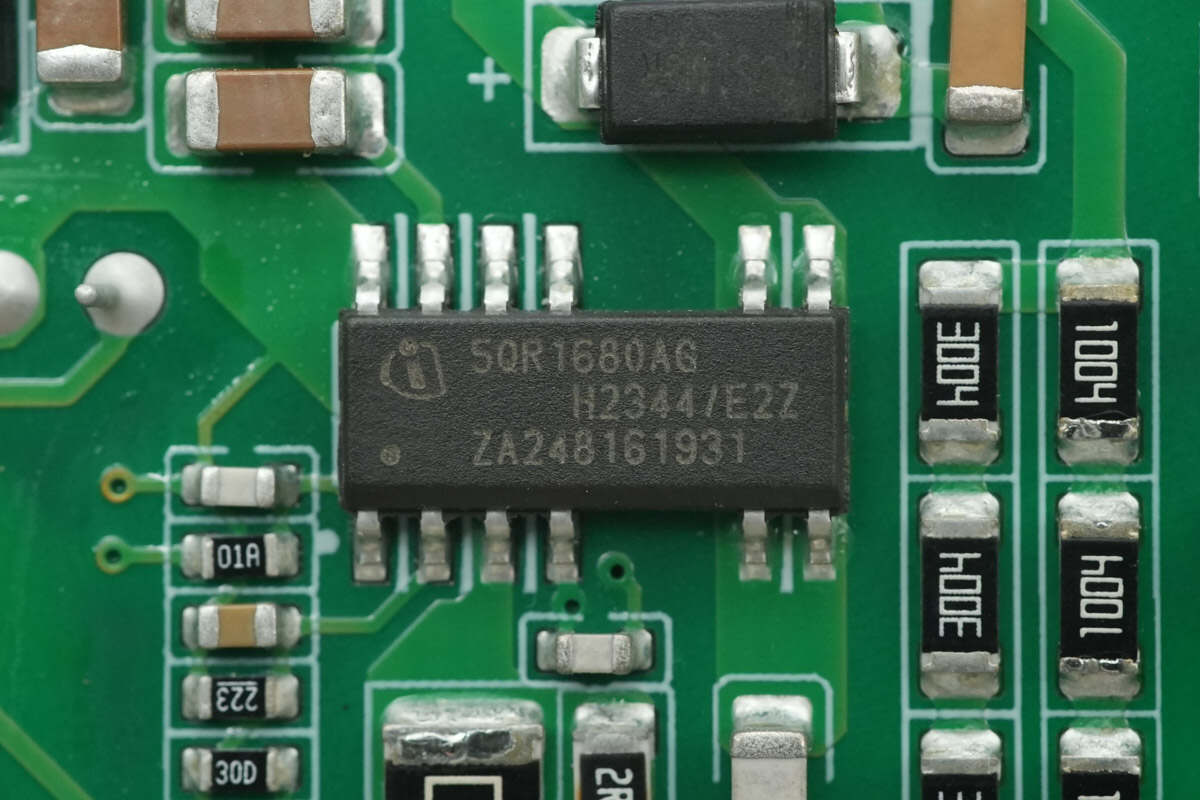

待机电源芯片来自英飞凌，型号ICE5QR1680AG，芯片内部集成800V开关管，宽电压下支持27W输出功率，采用DSO-12封装。

变压器底部设有绝缘塑料壳。

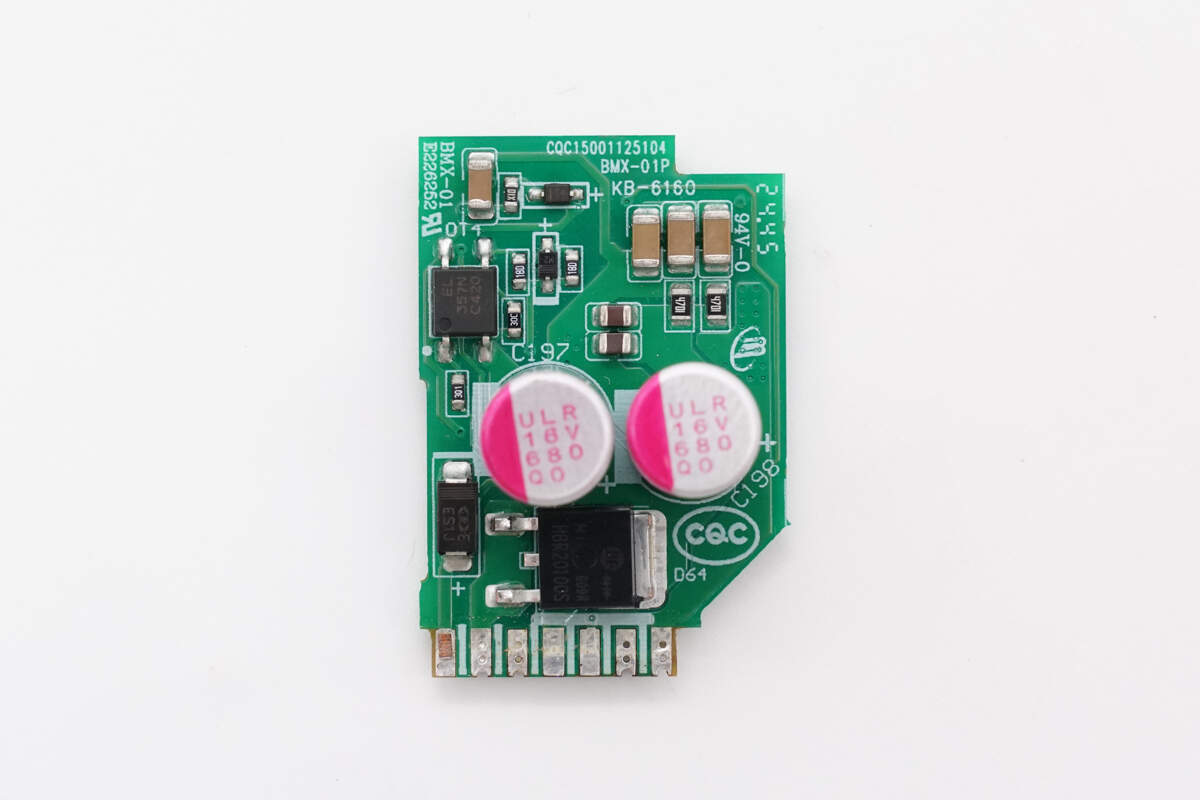

垂直小板正面设有整流二极管，滤波固态电容和贴片光耦。

小板背面设有MOS管和电流取样电阻。

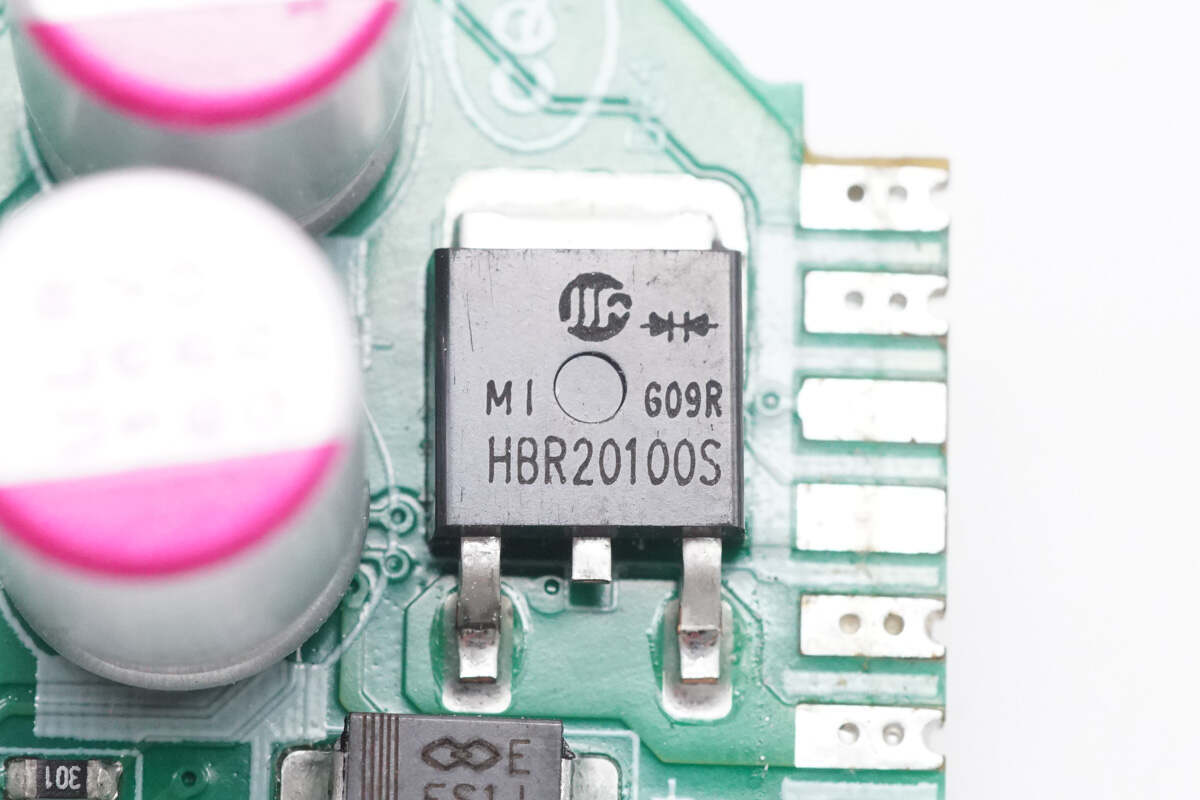

一颗二极管来自吉林华微，型号HBR20100S，规格为20A 100V，采用DPAKM封装。

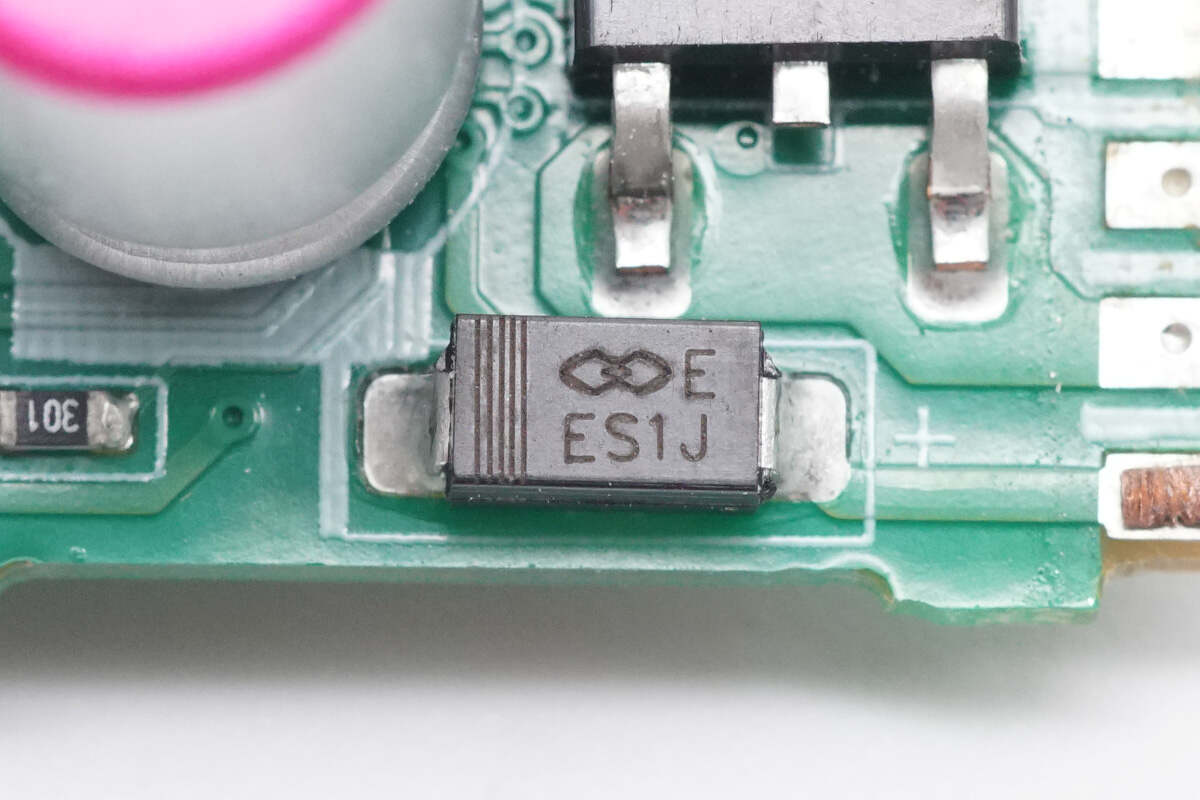

另一颗二极管来自海湾电子，型号ES1J，规格为600V 1A，采用SMA封装。

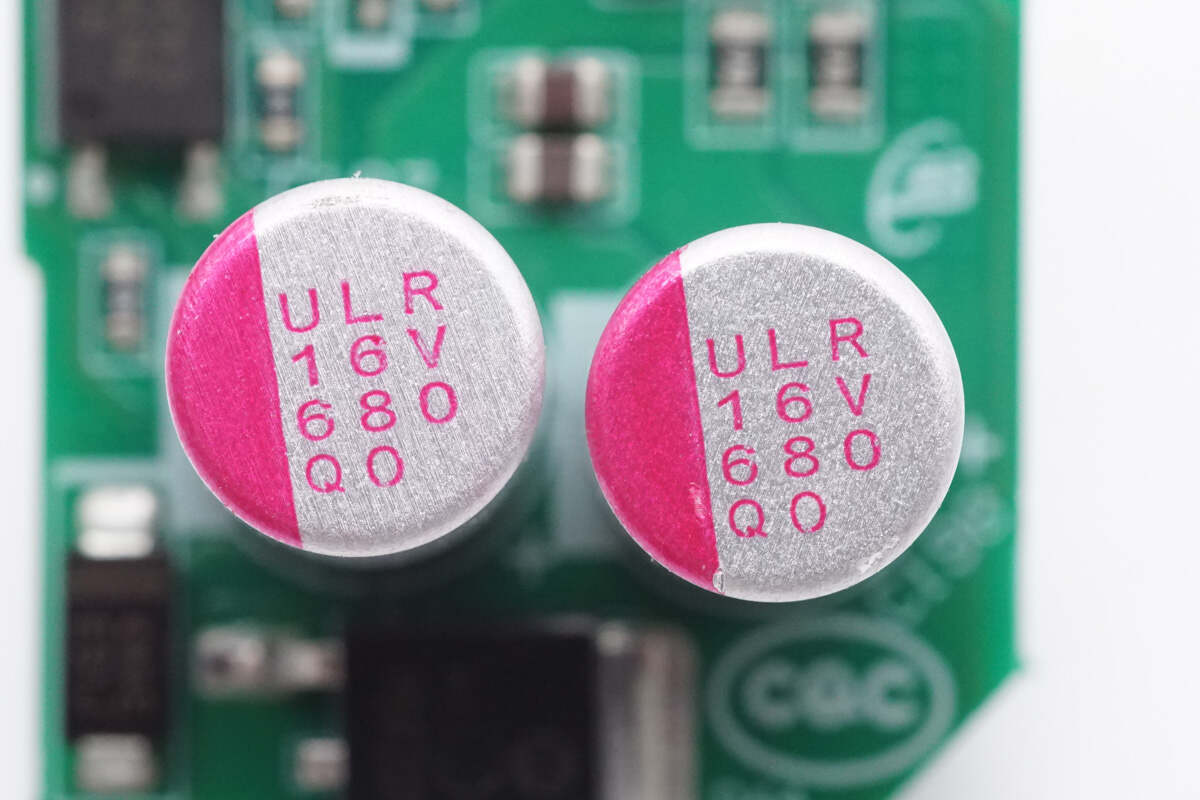

两颗滤波电容规格为16V 680μF。

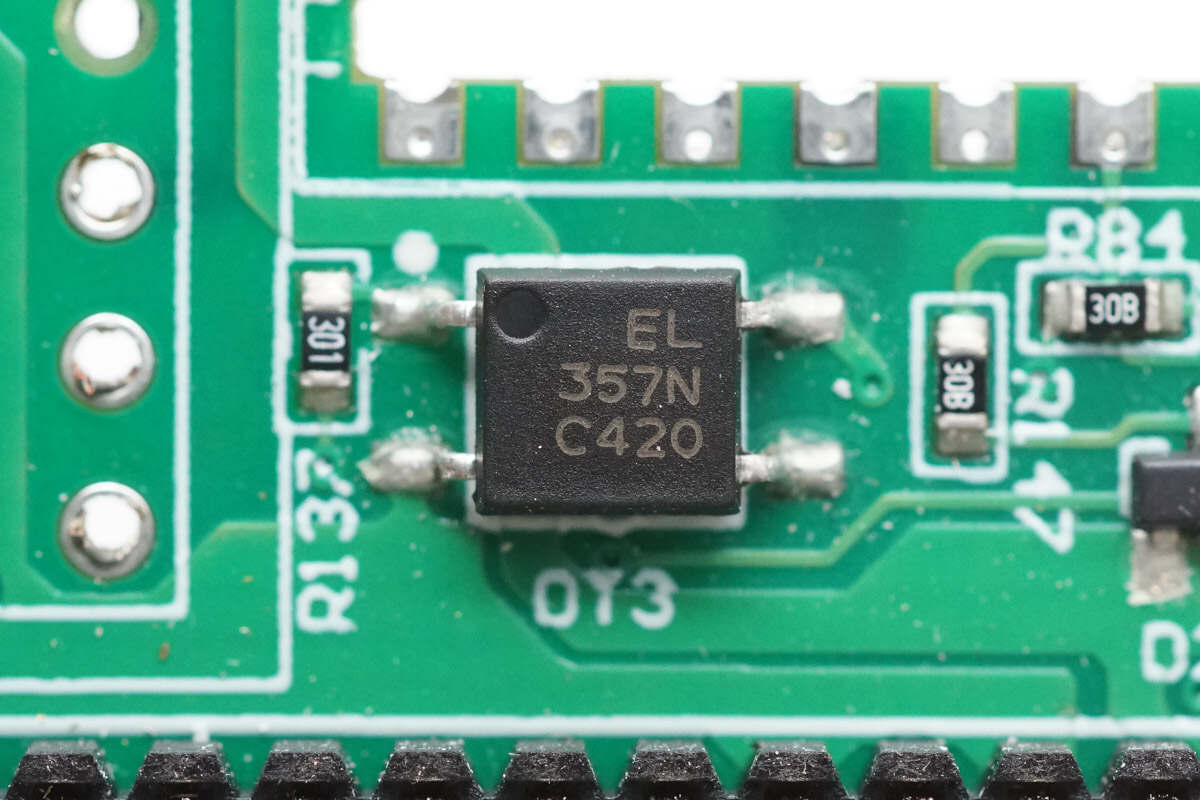

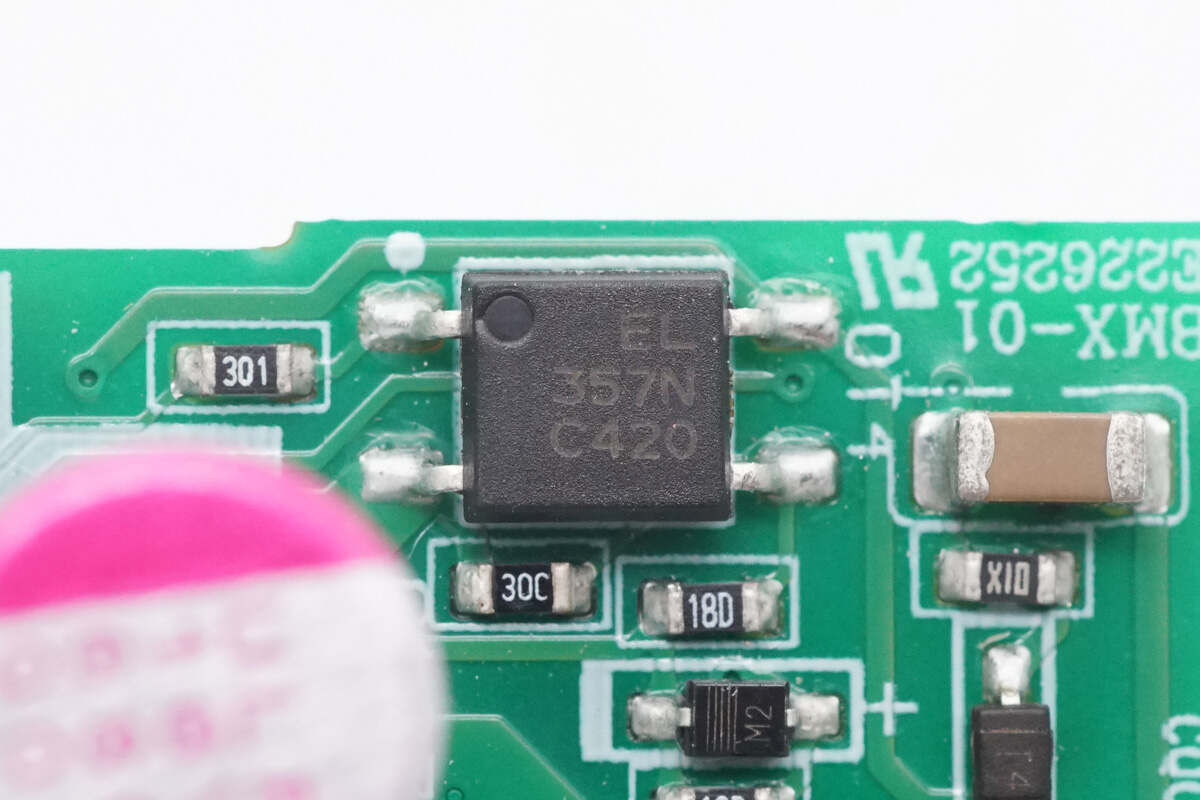

亿光EL357光耦特写。

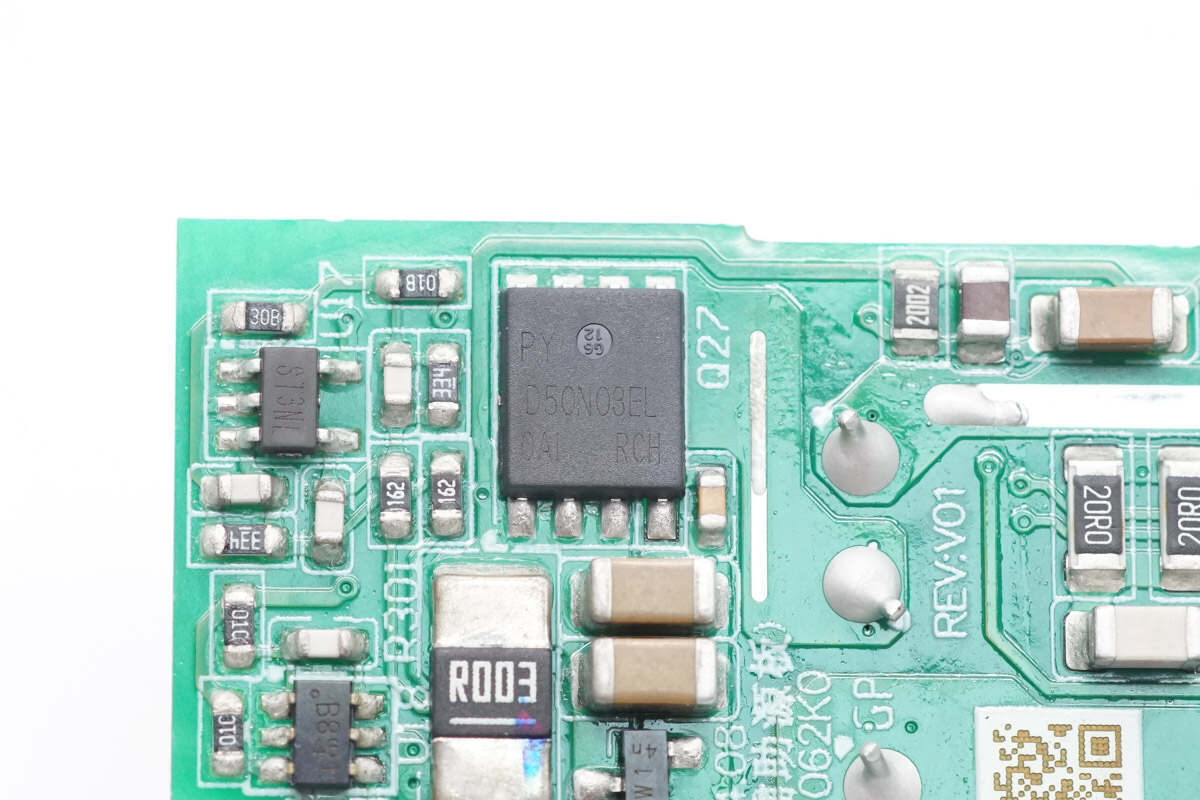

用于供电控制的MOS管来自平伟，型号D50N03EL。

另一颗开关管型号相同。

3mΩ电流取样电阻特写。

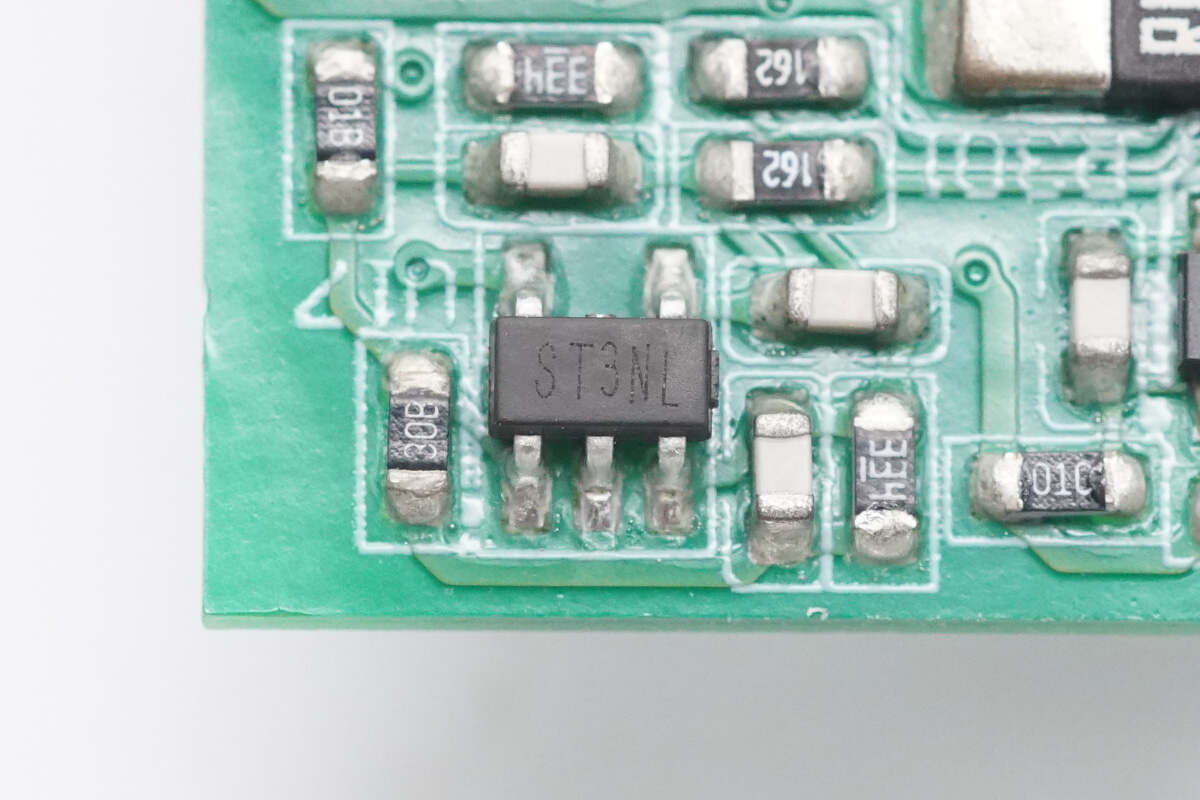

丝印ST3NL的芯片特写。

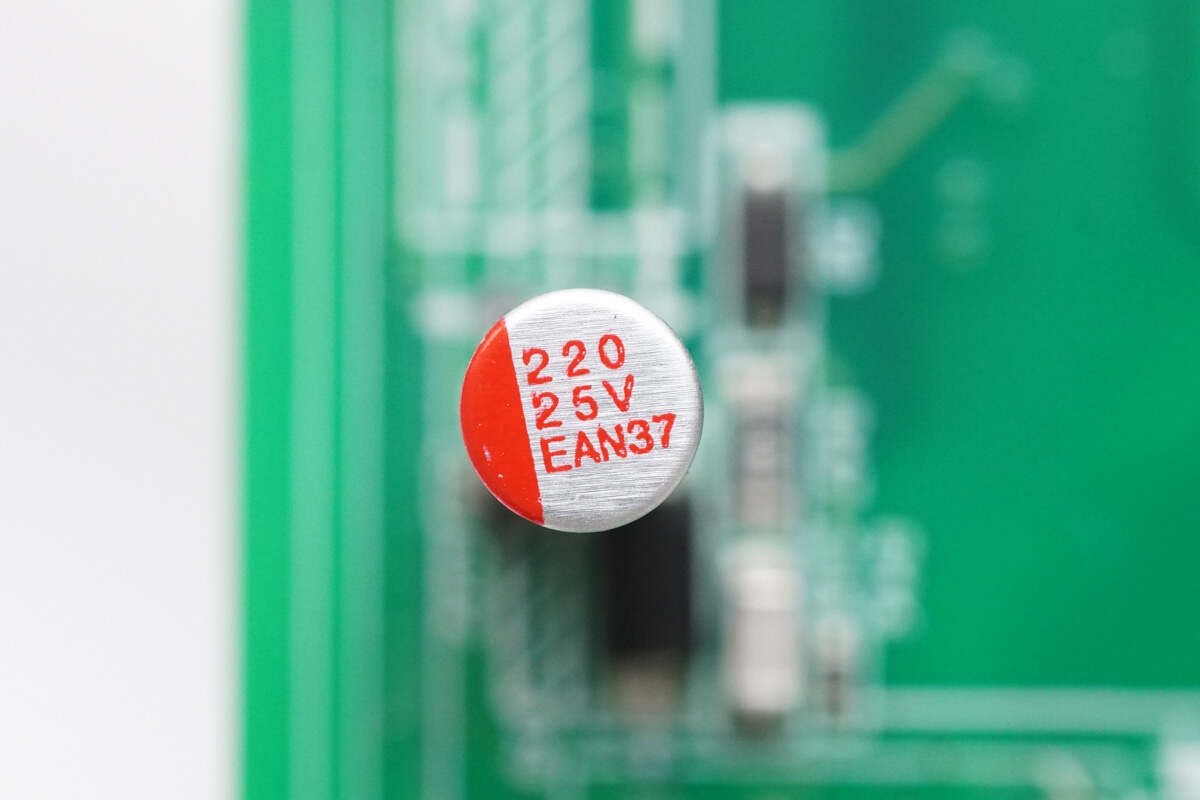

滤波电容规格为220μF25V。

亿光EL357光耦用于输出电压反馈。

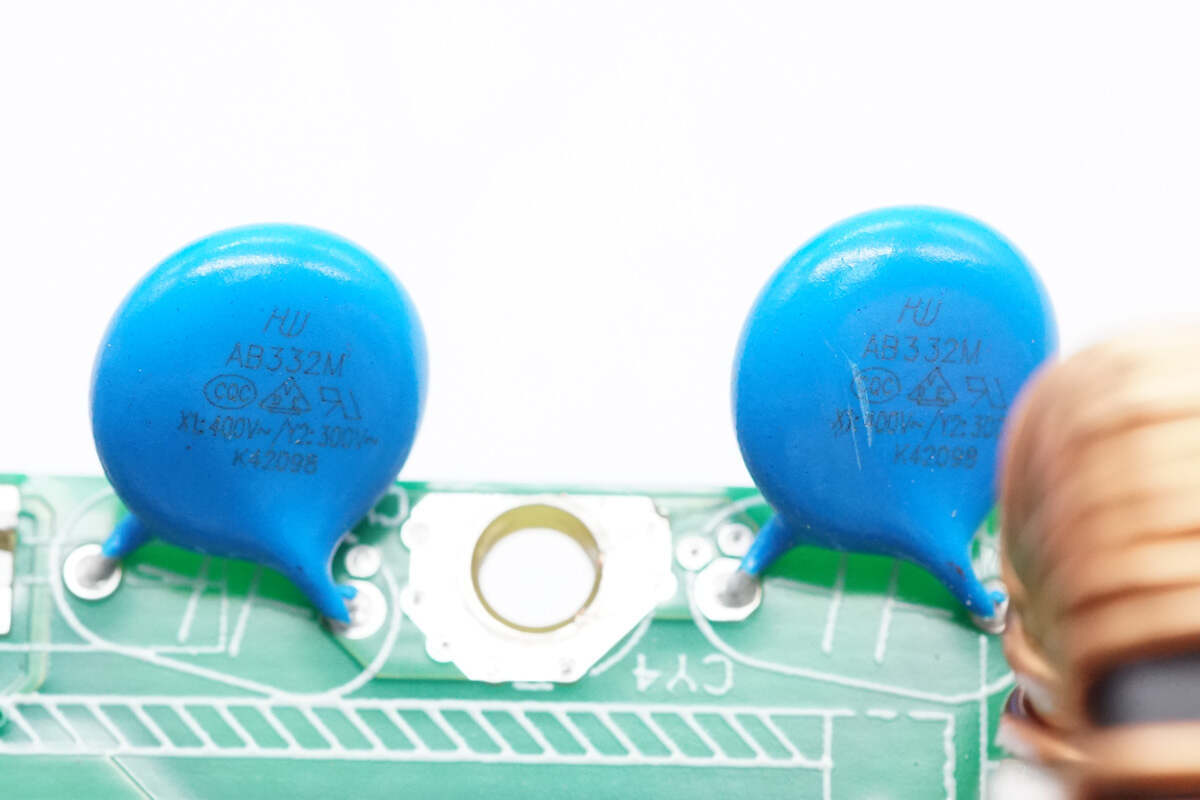

两颗蓝色Y电容特写，通过固定螺丝接地。

散热风扇来自奇宏，型号DBPT0428B2SY033，规格为12V 2.8A，内置滚珠轴承。

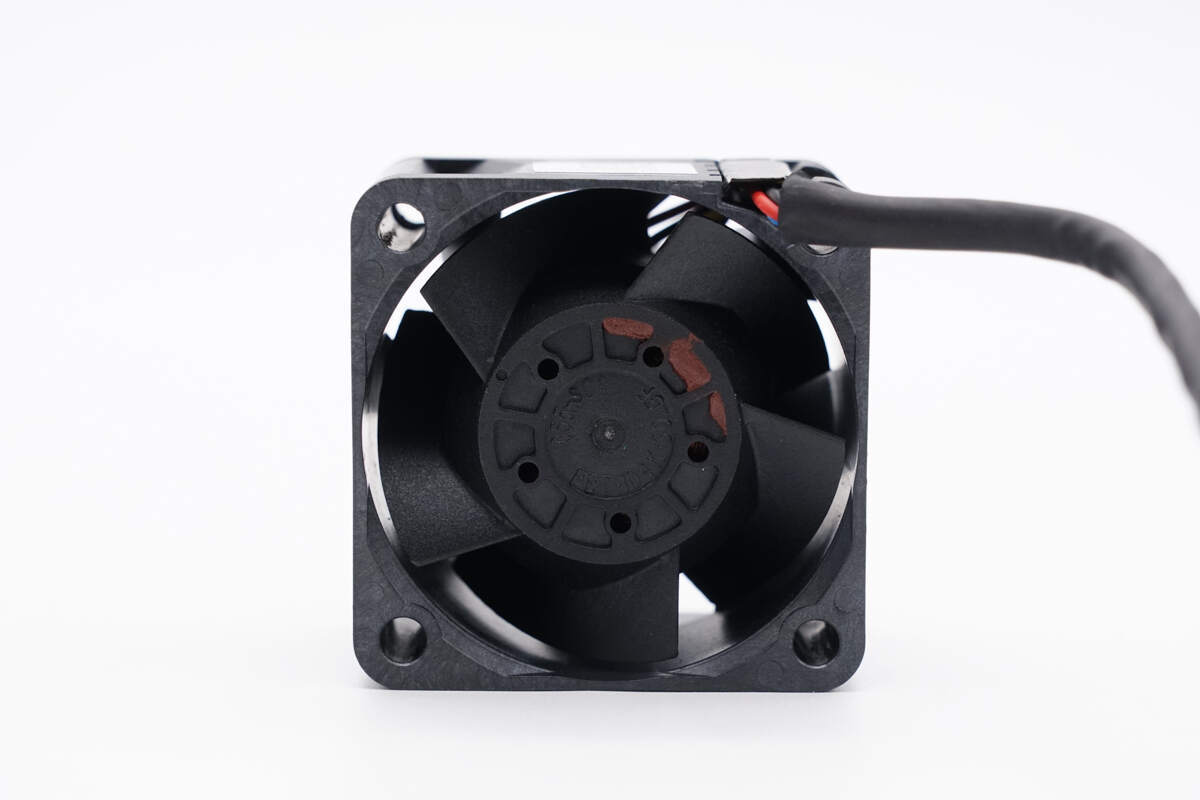

风扇转子涂有动平衡打胶。

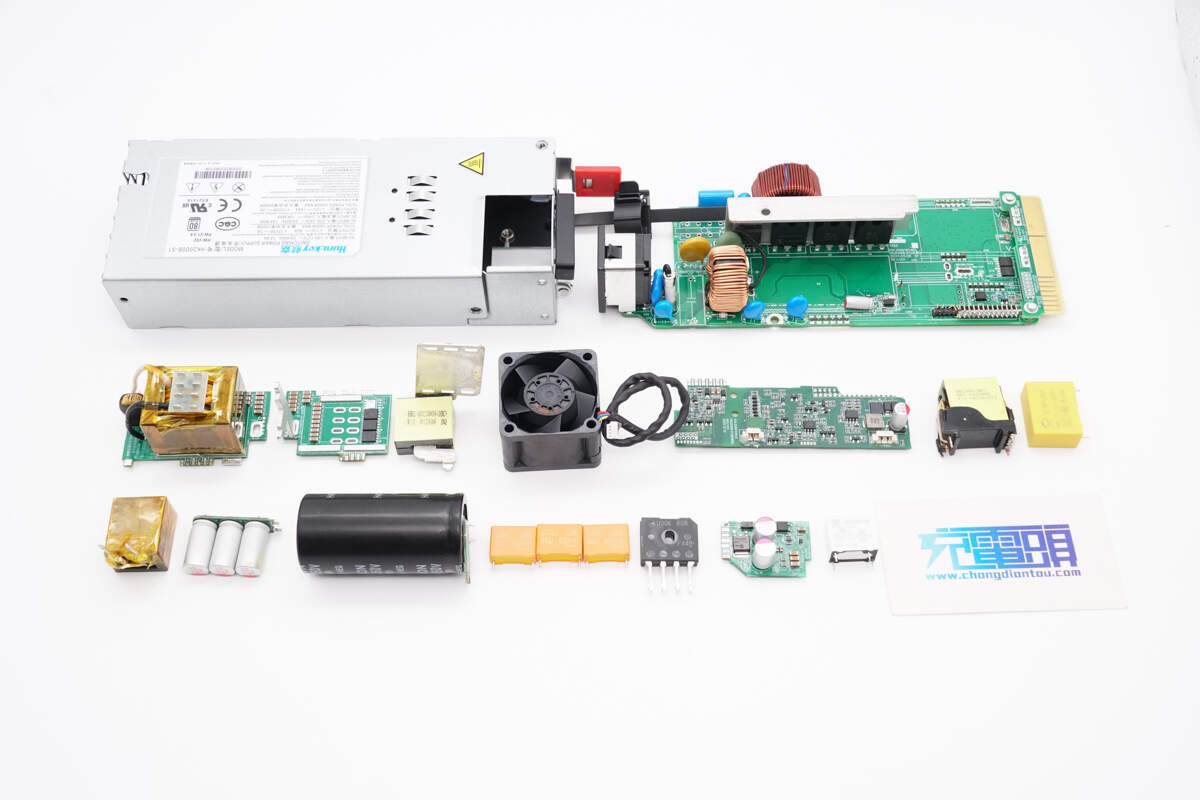

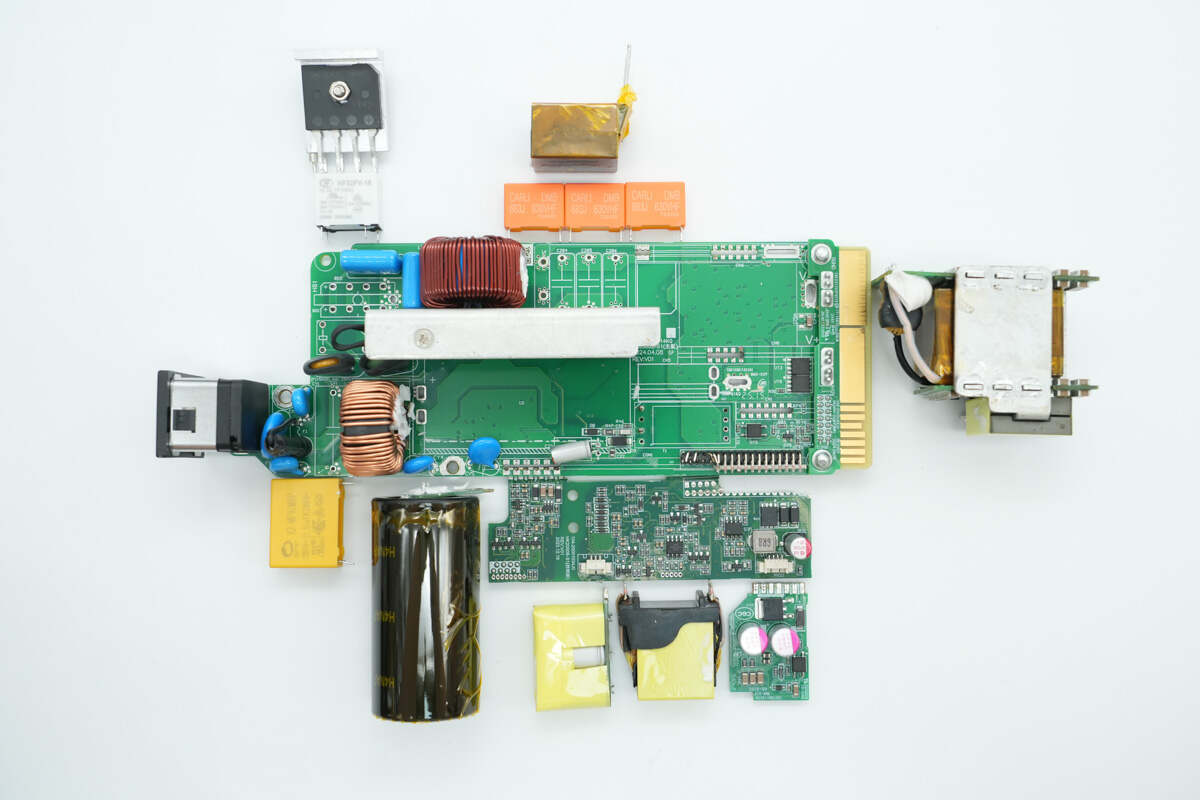

全部拆解一览，来张全家福。

充电头网拆解总结

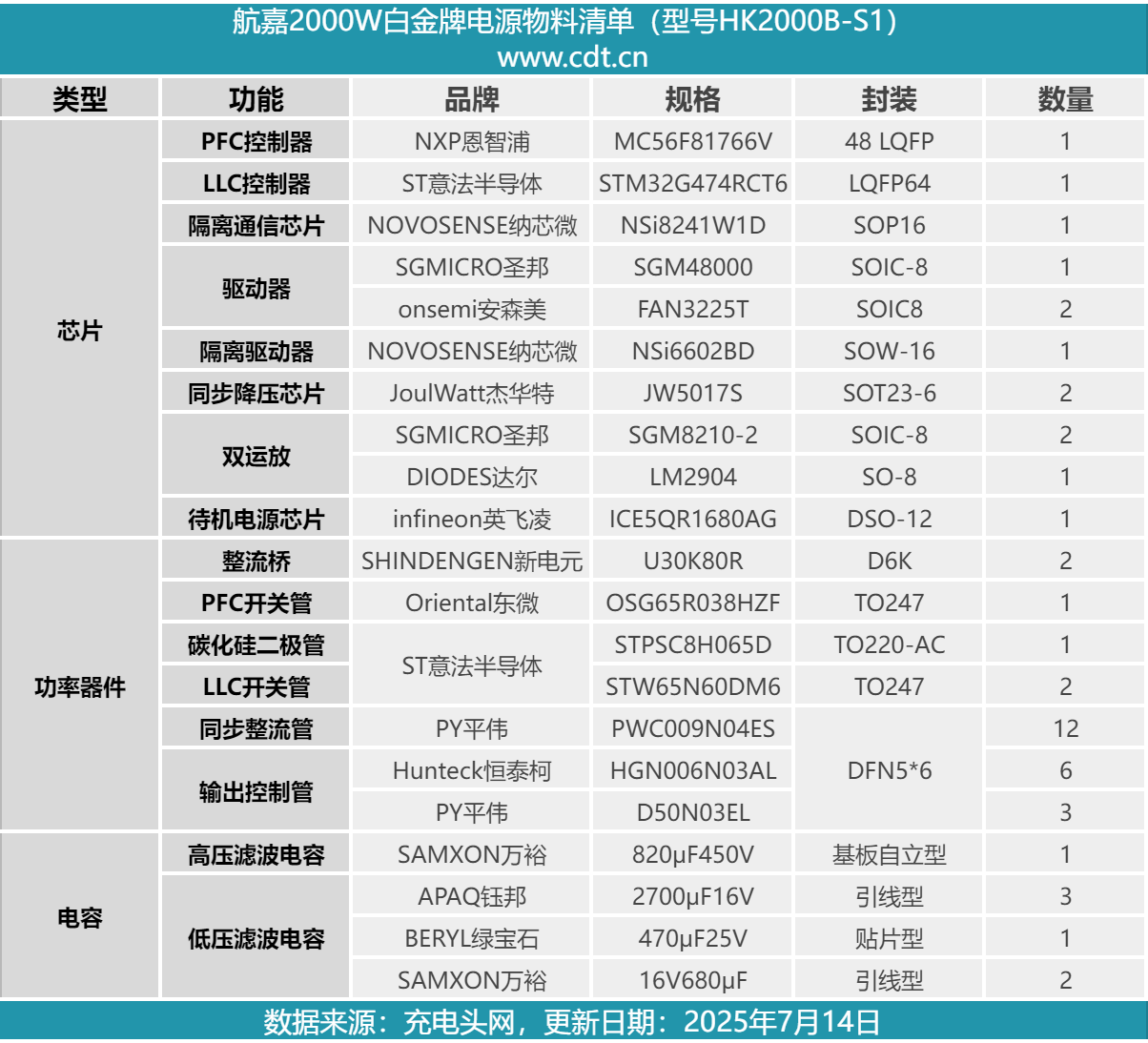

最后附上航嘉2000W白金牌服务器电源的核心器件清单，方便大家查阅。

航嘉这款白金服务器电源型号为HK2000B-S1，电源支持宽范围输入电压，额定输出功率为2000W。电源输入端设有品字接口用于连接电源线，设有LED灯指示运行状态。输出端设有PCB金手指，连接到服务器供电。电源内部设有散热风扇，从输出端吸入空气，从输入端吹出散热。

充电头网通过拆解了解到，航嘉这款服务器电源采用PFC+LLC架构，PFC控制器采用恩智浦MC56F81766V，搭配使用东微OSG65R038HZF开关管和意法半导体STPSC8H065D碳化硅二极管。LLC使用意法半导体STM32G474RCT6控制器，搭配使用意法半导体STW65N60DM6开关管。

PFC开关管采用圣邦SGM48000驱动器，LLC开关管采用纳芯微NSi6602BD隔离驱动器，同步整流管采用安森美FAN3225T驱动器，辅助电源芯片采用英飞凌ICE5QR1680AG。高压滤波电容来自万裕，滤波固态电容来自钰邦，变压器两侧焊接PCB，焊接同步整流管加强散热和载流。电源内部设计紧凑，做工用料扎实可靠。
