柔性阳极与恒电位仪组成的强制电流阴极保护系统，核心是通过“部件协同 +规范连接”实现电流的稳定输出与调控。系统组成明确，连接方式需严格遵循电路逻辑，避免短路或电流损耗。

一、系统核心组成：

系统的稳定运行依赖各部件的精准配合，每个部件的性能直接影响整体防腐效果：

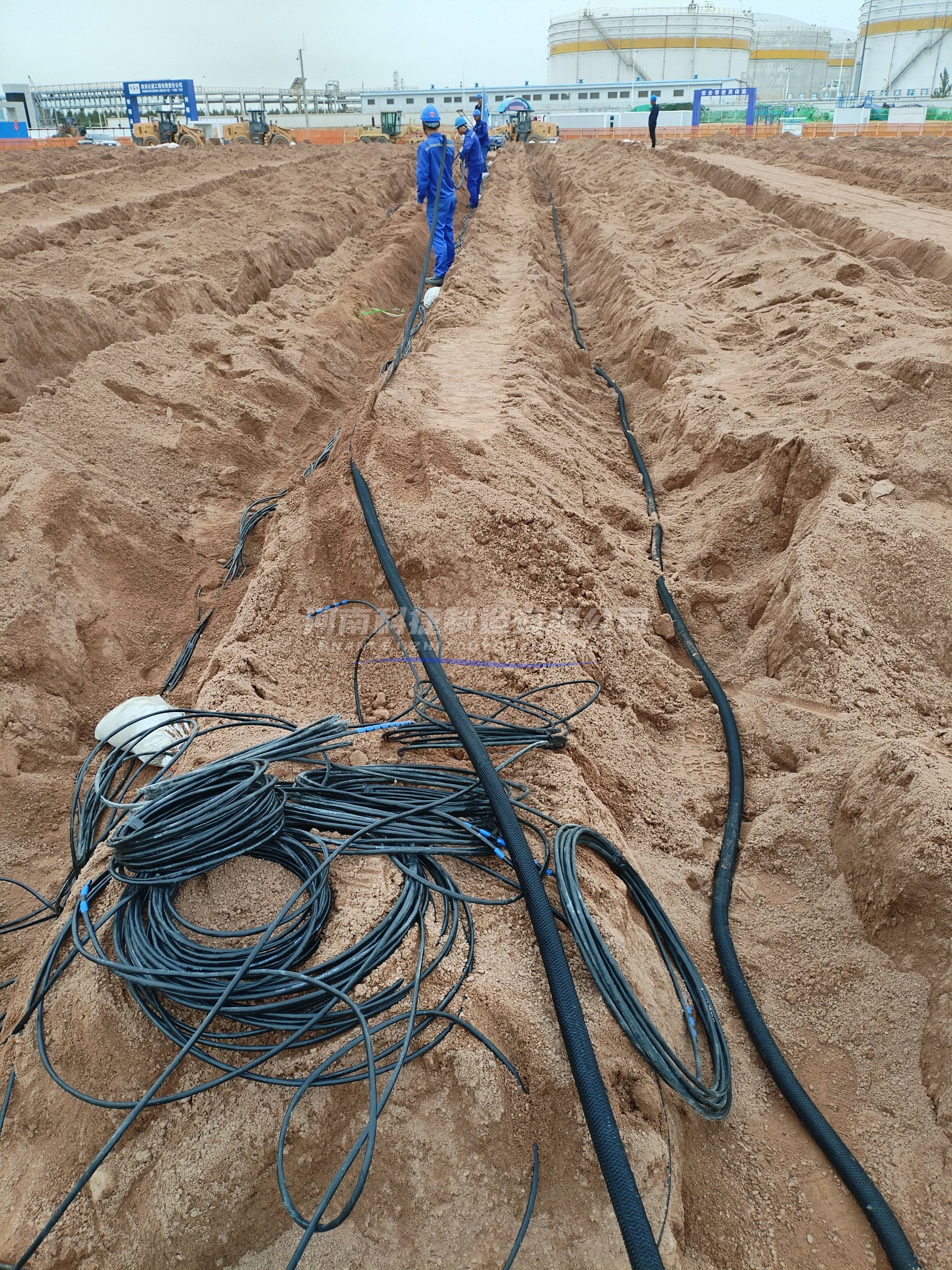

柔性阳极：输出保护电流，作为阳极与被保护体形成回路，材质：MMO或导电聚合物；导电率≥100S/m；长度可改（10-100m/卷）

恒电位仪：提供可调直流电源，根据电位反馈实时调控输出；输出范围：电压0-50V，电流0-20A；具备电位/电流双模式调控；

参比电极：实时监测被保护体的电位，为恒电位仪提供反馈信号，类型：Cu/CuSO₄、Zn参比电极；精度≤±5mV，需与土壤/介质兼容；

连接电缆：传输电流和信号，连接各部件形成回路，材质：多股铜芯电缆；绝缘层耐温≥80℃，防腐蚀；

被保护体：需防腐的金属结构，表面需做涂层处理，与阳极间距≤30cm

补充说明：MMO柔性阳极因耐蚀性强，常用于土壤、淡水等环境；导电聚合物阳极则更适用于高电阻率介质，需根据场景选择。

二、系统连接方式：

连接需遵循“阳极-恒电位仪-被保护体”主回路和“参比电-恒电位仪”信号回路的逻辑，具体步骤如下：

1. 主回路连接

步骤1：将柔性阳极的引出电缆（带接线端子）与恒电位仪的“阳极输出端” 连接（通常标“+” 极），用铜鼻子压接后裹绝缘胶带。

步骤 2：将被保护体通过接地扁钢连接至恒电位仪的“阴极输出端”，确保金属接触面无锈蚀。

关键：主回路电阻需≤5Ω，否则会导致恒电位仪输出效率下降。

2. 信号回路连接（调控反馈核心）

步骤 3：将参比电极的信号电缆连接至恒电位仪的“参比输入”端口，电缆需单独穿管，参比电极探头需贴近被保护体表面。

3. 接地与保护

步骤 4：恒电位仪外壳需接地，防止漏电；所有电缆接头处套热缩管，确保防水、防腐蚀。
