差分电荷密度的基础分析逻辑

电荷转移量化：通过对比复合体系与孤立组分的电荷分布，直接反映原子间成键过程中电子的重新排布，例如离子键中的电子完全转移或共价键中的电子云重叠。

电子相互作用可视化：将抽象的量子化学相互作用转化为实空间的电荷密度差异分布，使化学键的极性、离域程度等特征可通过直观的图像呈现。

以半导体异质结为例，当分析 GaAs/AlAs 界面的差分电荷密度时，可观察到 Al 原子附近的电荷密度降低（电子转移）与 As 原子附近的电荷密度升高（电子聚集），这种分布直接对应 Al-Ga 原子间的电负性差异导致的电荷再分配，为界面偶极矩的计算提供了微观依据。

计算物理框架下的分析流程

（一）第一性原理计算的基础设置

在密度泛函理论（DFT）框架下获取差分电荷密度需遵循严格的计算流程：

1. 模型构建与基组选择

周期性体系（如晶体）需建立超胞模型，非周期性体系（如分子吸附）需设置足够大的真空层（通常 > 15 Å）以避免周期性图像干扰。

基组选择直接影响电荷密度精度：平面波基组（如 PAW、 ultrasoft pseudopotential）适用于周期性体系，而 Gaussian 型基组（6-31G*、def2-TZVP）更适合分子体系。以 TiO₂表面 CO 吸附为例，采用 PBE 泛函 + PAW 势时，需将平面波截断能设为 400 eV 以确保电荷密度收敛。

2. 自洽场（SCF）计算收敛控制

能量收敛阈值通常设为 10⁻⁵~10⁻⁶ eV/atom，电荷密度收敛需满足总电子数变化小于 10⁻⁴ e。对于金属体系，需引入 Smearing 技术（如 Methfessel-Paxton，宽度 0.05 eV）以加速收敛。

（二）差分电荷密度的生成与后处理

1. 电荷密度文件的提取与处理

从 VASP、Quantum ESPRESSO 等软件输出的 CHGCAR、rho 文件中提取三维电荷密度数据，需注意不同软件的网格格式差异（如 VASP 的笛卡尔网格与 CP2K 的分数坐标网格）。

采用 Python 库（如 PyProcar、VaspTools）或可视化软件（VESTA、XCrySDen）对原始数据进行插值处理，将低分辨率网格（如 20×20×20）提升至适合可视化的精度（如 200×200×200）。

2. 差分运算的数学实现

空间网格点匹配是关键：需确保体系总电荷密度与各组分电荷密度的网格坐标完全一致，可通过线性插值或傅里叶变换实现不同网格间的数据映射。

对于包含多个原子的体系（如合金 Fe₃Al），需按原子类型分别提取各元素的孤立电荷密度，再通过原子位置映射到体系网格中进行叠加，避免坐标错位导致的计算误差。

可视化分析的技术体系与特征解读

（一）等值面与切片图的分析策略

1. 等值面图的定量分析

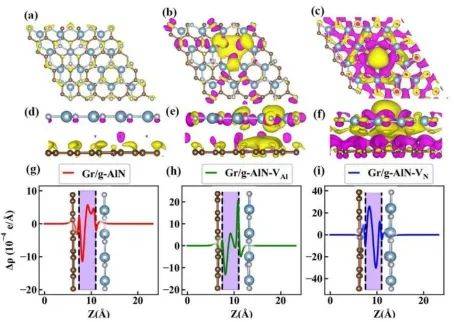

正电荷密度区域（Δρ>0）表示电子聚集，负电荷密度区域（Δρ<0）表示电子缺失，等值面阈值通常设为 ±0.01 e/ų 以平衡细节与噪声。在石墨烯 / 过渡金属界面体系中，正等值面可清晰显示金属 d 轨道与碳 p 轨道的杂化区域，而负等值面则指示金属原子的电子转移方向。

等值面的拓扑结构分析：通过计算等值面的连通性与曲率，可判断化学键的类型—— 如球状等值面对应离子键，哑铃状对应共价键，离域的片状结构对应金属键或 π 键。

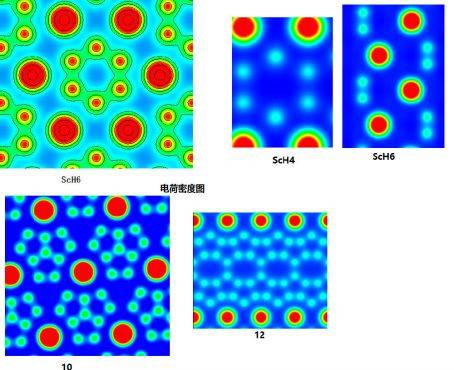

2. 二维切片图的空间分布解析

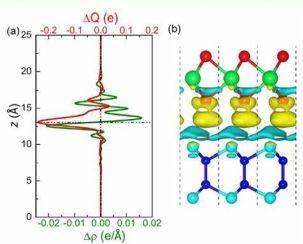

选择特定晶面（如半导体的 (110) 面、分子吸附的表面法线方向）进行切片，可量化分析电荷密度的层间分布。以 MoS₂/WS₂异质结为例，沿层间垂直方向的切片图可显示范德华间隙内的电荷密度衰减速率，进而计算层间耦合强度。

结合颜色映射（如蓝-白-红表示 Δρ 从负到正），可直观识别电荷聚集的热点区域，例如在 CO 吸附于 Cu (111) 表面时，切片图中 C-O 键间的红色区域与 Cu 原子附近的蓝色区域形成鲜明对比，印证了 CO 的孤对电子向 Cu 的 d 带空穴转移的过程。

（二）电荷密度差分的定量表征方法

1. 积分电荷分析（Bader Charge）

通过 Bader 电荷划分方法，将差分电荷密度在原子分波函数区域内积分，可得到各原子的电荷得失量。例如在 Li 嵌入石墨体系中，Bader 分析显示每个 Li 原子失去 0.89 e，而相邻 C 原子获得 0.12 e，定量验证了 Li⁺与 C 的离子键特征。

注意事项：Bader 划分对网格精度敏感，需将电荷密度网格间距设为 < 0.1 Å 以保证积分精度，同时需考虑原子间重叠区域的电荷归属算法（如 Wigner-Seitz cell 与 gradient-based 划分的差异）。

2. 电荷转移路径分析（CT Path）

利用 VESTA 的矢量场功能，将差分电荷密度与电子局域函数（ELF）结合，可追踪电子从供体到受体的转移路径。在有机太阳能电池给体 - 受体界面，这种分析可揭示激子解离过程中电子从 P3HT 的 HOMO 轨道向 PCBM 的 LUMO 轨道的迁移通道，为界面工程优化提供方向。

机器学习与大数据驱动的分析范式

1. 电荷密度特征的自动化提取

利用卷积神经网络（CNN）对差分电荷密度图像进行特征识别，可自动分类化学键类型（如共价键、离子键、金属键）。训练集需包含上万组已知化学键类型的电荷密度图像，通过 ResNet 等模型学习等值面的几何特征（如伸长率、对称性），准确率可达 92% 以上。

2. 高通量筛选中的电荷密度指纹

在材料基因工程中，将差分电荷密度的统计特征（如总电荷转移量、电子聚集区域体积）作为描述符，结合随机森林算法构建预测模型，可快速筛选具有高催化活性的表面合金。例如在 OER 催化剂筛选中，电荷密度描述符可关联金属 - 氧键的离子性程度与反应能垒，将筛选效率提升 3 个数量级。

五、常见问题与误差控制

1. 计算参数导致的系统误差

泛函选择偏差：GGA 泛函（如 PBE）通常低估电荷转移量，而 HSE06 杂化泛函可更准确描述共价相互作用。在分析 CO₂吸附于金属有机框架（MOF）时，PBE 计算的 C-O 键电荷聚集量比实验值低 15%，而 HSE06 结果与 X 射线光电子能谱（XPS）偏差 < 5%。

基组不完全性误差：对含重元素（如 Au、U）的体系，需使用相对论赝势（如 Scalar-relativistic pseudopotential）并包含全电子芯态，否则会导致 5d 轨道电荷密度计算偏差 > 20%。

2. 可视化与量化分析的衔接问题

等值面阈值的主观选择可能导致误判：建议采用多个阈值（如±0.005、±0.01、±0.02 e/ų）对比分析，或结合电荷密度差分的空间积分（如某区域总电荷变化量）进行定量佐证。

三维数据降维带来的信息损失：对于复杂体系（如多组分催化剂），需结合三维等值面与二维切片的多角度分析，避免单一视角下的特征遗漏。

六、未来发展趋势

随着量子计算与高分辨率表征技术的发展，差分电荷密度分析正朝着“计算-实验” 协同验证方向演进。例如通过 4D-STEM（四维扫描透射电子显微镜）直接获取纳米尺度的电荷密度分布，与 DFT 计算的差分电荷密度进行空间匹配，可实现化学键形成过程的动态追踪。

同时，基于密度泛函紧束缚（DFTB）方法的实时差分电荷密度计算，将推动光催化、电催化等动态过程的原位分析，为揭示反应中间体的电荷演化规律提供关键工具。这种多尺度、多技术的融合，正使差分电荷密度分析从静态结构表征向动态机制解析跨越，成为连接量子理论与宏观材料性能的核心桥梁。
