通电电位（On-Potential）是指阴极保护系统（牺牲阳极或外加电流）正常工作时，管道金属表面与周围土壤中参比电极之间的电位差，反映的是 “包含土壤 IR 降（电流通过土壤产生的电压降）” 的管地电位，是判断阴极保护系统是否 “持续供电” 的基础指标（需结合断电电位排除 IR 降干扰，才能判断保护是否达标）。

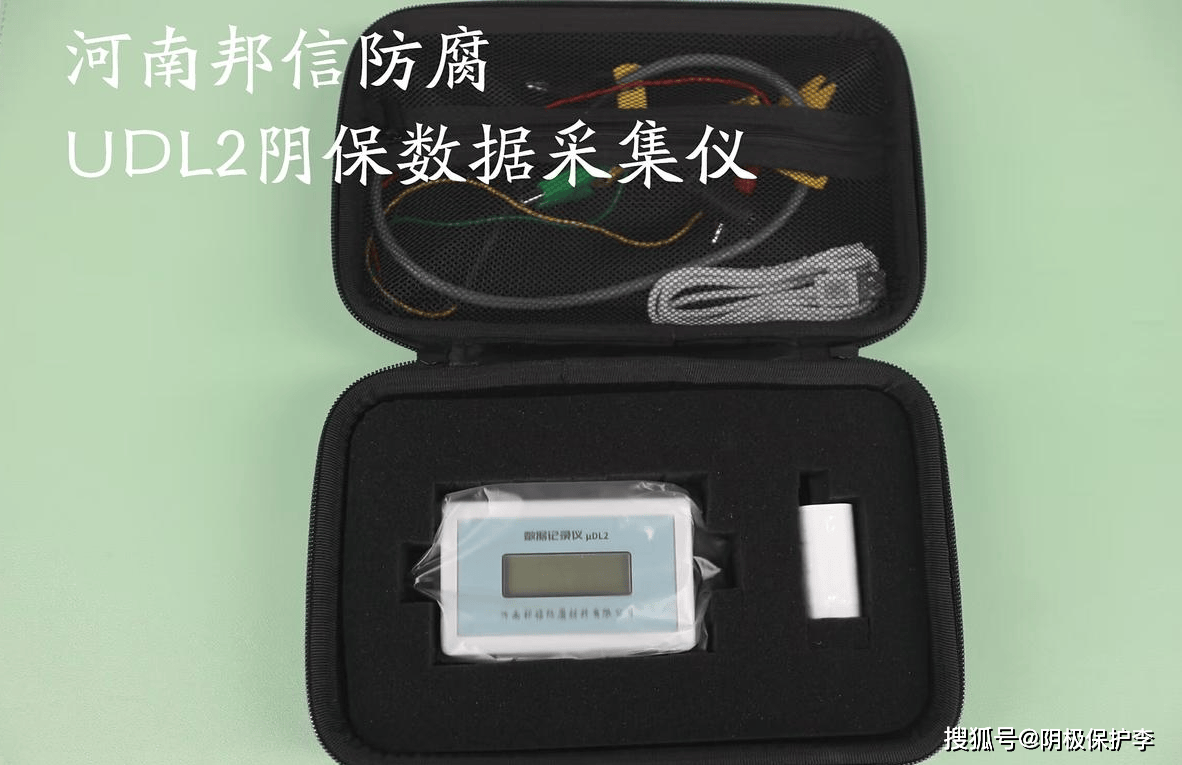

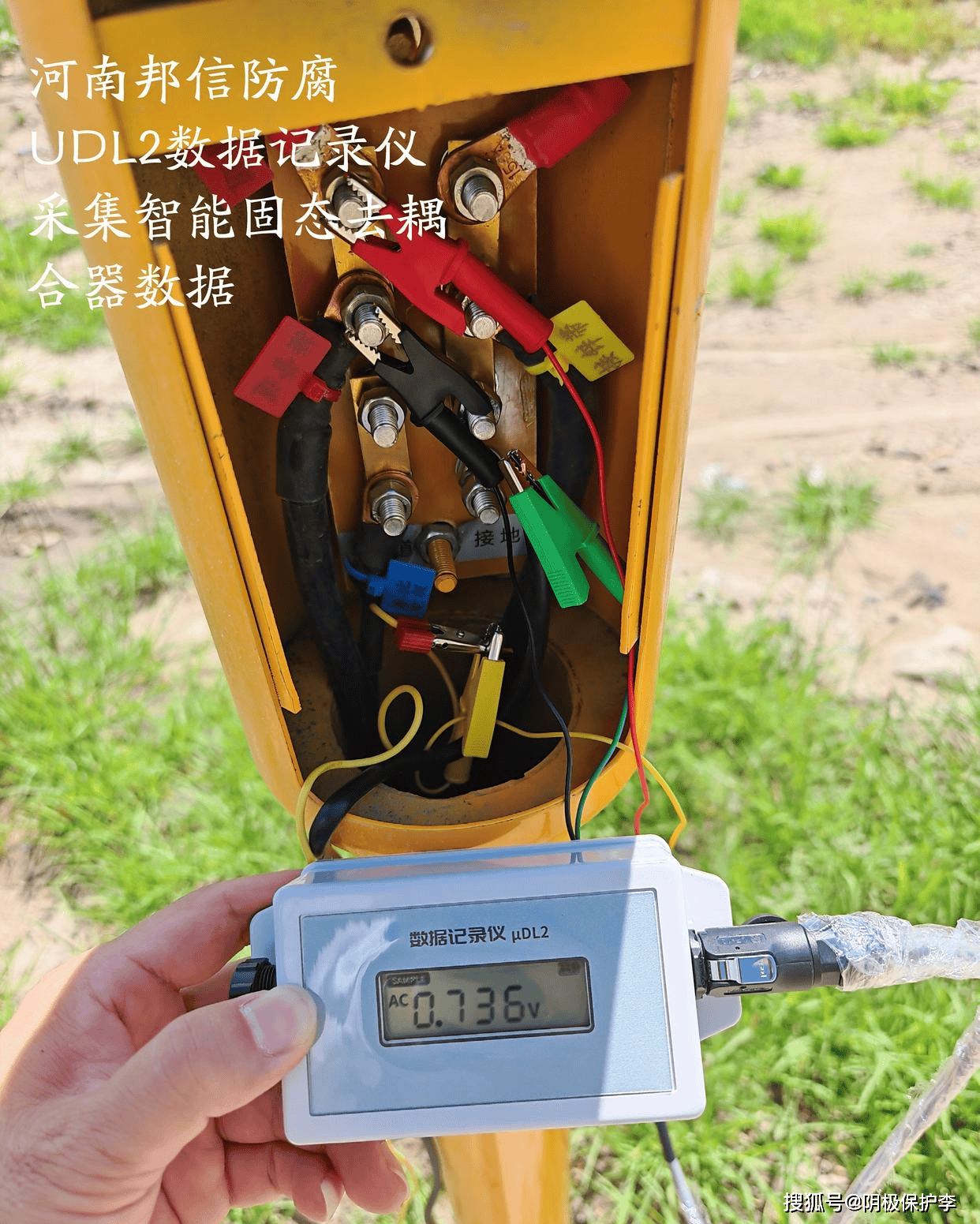

现场接线：关键步骤（三线 / 二线连接，依设备型号而定）

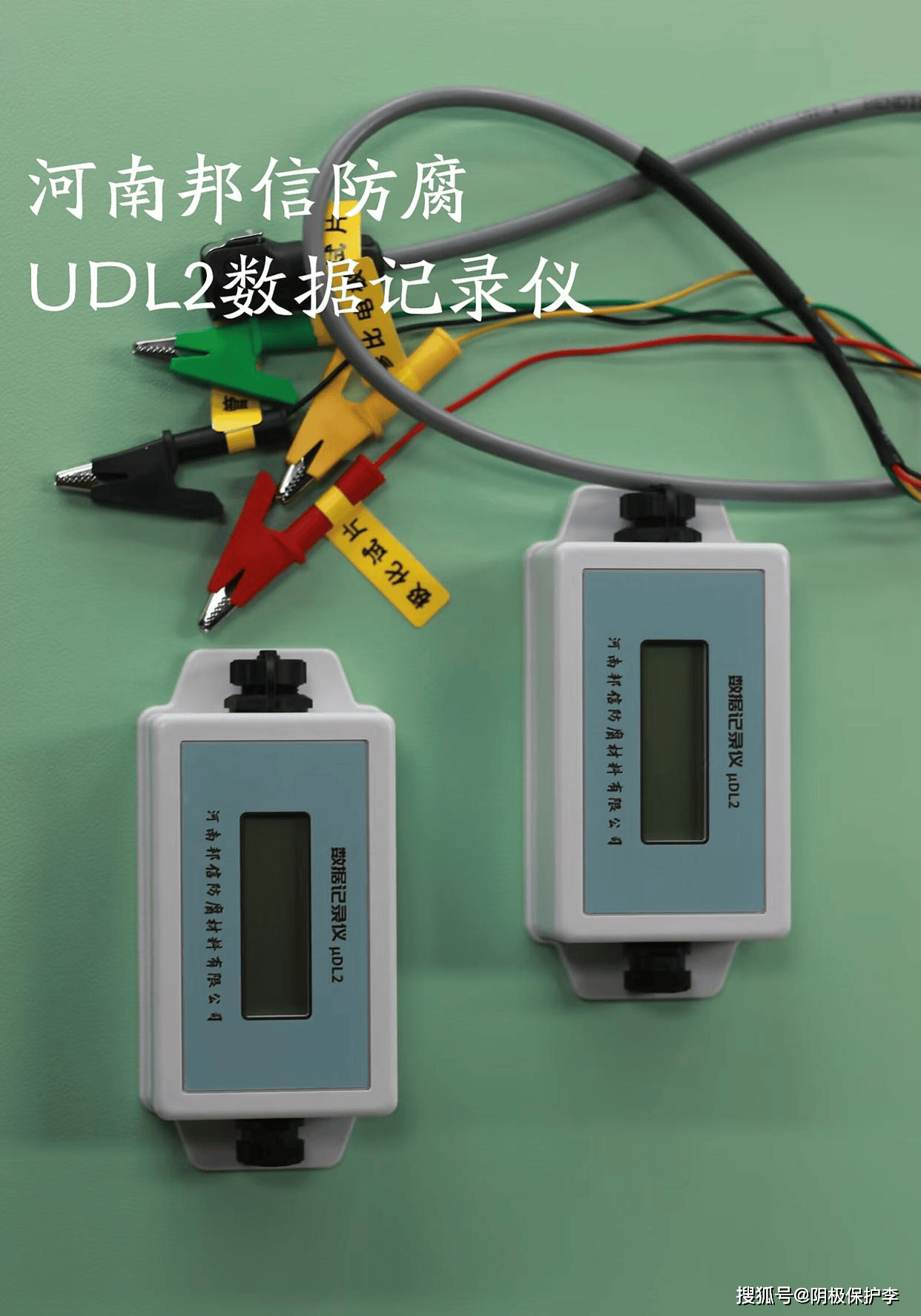

通电电位测量核心是建立 “管道 - 记录仪 - 参比电极” 的导电回路，不同记录仪接线方式略有差异，以UDL2（支持三线 / 二线） 和通用机型为例：

接线注意事项

线缆需理顺，避免缠绕（减少电磁感应干扰）；接头处可包裹绝缘胶带，防止雨水、土壤腐蚀。

若测试桩有 “阴极保护电缆”（如外加电流系统的通电电缆），无需断开（通电电位测量需保持系统正常供电，断开则变为 “自然电位”）。

参数设置：匹配测量需求（记录仪操作）

通过记录仪的 LCD 屏或配套软件（如 UDL2 的 PC 端软件）设置测量参数，核心参数如下：

测量模式：选择 “通电电位（On-Potential）” 模式（部分机型显示为 “On” 或 “Normal”，需与 “断电电位（Off-Potential）” 模式区分）。

采样间隔：根据监测需求设置（如实时测量可设 “1 秒 / 次”，长期监测可设 “1 分钟 / 次”“10 分钟 / 次”，避免数据量过大或遗漏关键变化）。

量程选择：管道阴保通电电位通常在 -0.5V~-1.5V（CSE） 之间，建议选择 “-2V~+2V” 量程（兼顾精度与避免超量程，UDL2 默认量程可覆盖此范围，无需手动调整）。

抗干扰设置：开启 “交流抑制” 功能（如 UDL2 的 65dB 50/60Hz 抑制），过滤电网杂散电流干扰（复杂环境下需开启，普通环境可默认开启）。

数据采集：实时监测与记录

启动测量：接线与参数设置完成后，按下记录仪 “开始” 键（或通过软件远程启动），LCD 屏实时显示当前通电电位数值（如 “-0.850V CSE”），观察 1~2 分钟，确认数值稳定（波动≤±10mV，说明回路接触良好，无干扰）。

数据存储：记录仪自动存储数据（UDL2 可存储 200 万 + 条），现场可通过 LCD 屏查看实时曲线（部分机型支持），确认数据连续无断档（若数值跳变过大，需检查接线是否松动、参比电极是否移位）。

重复测量（可选）：在同一测试点，改变参比电极埋入位置（如左右各 30cm），重复测量 2~3 次，取平均值（减少偶然误差，提高数据可靠性）。
