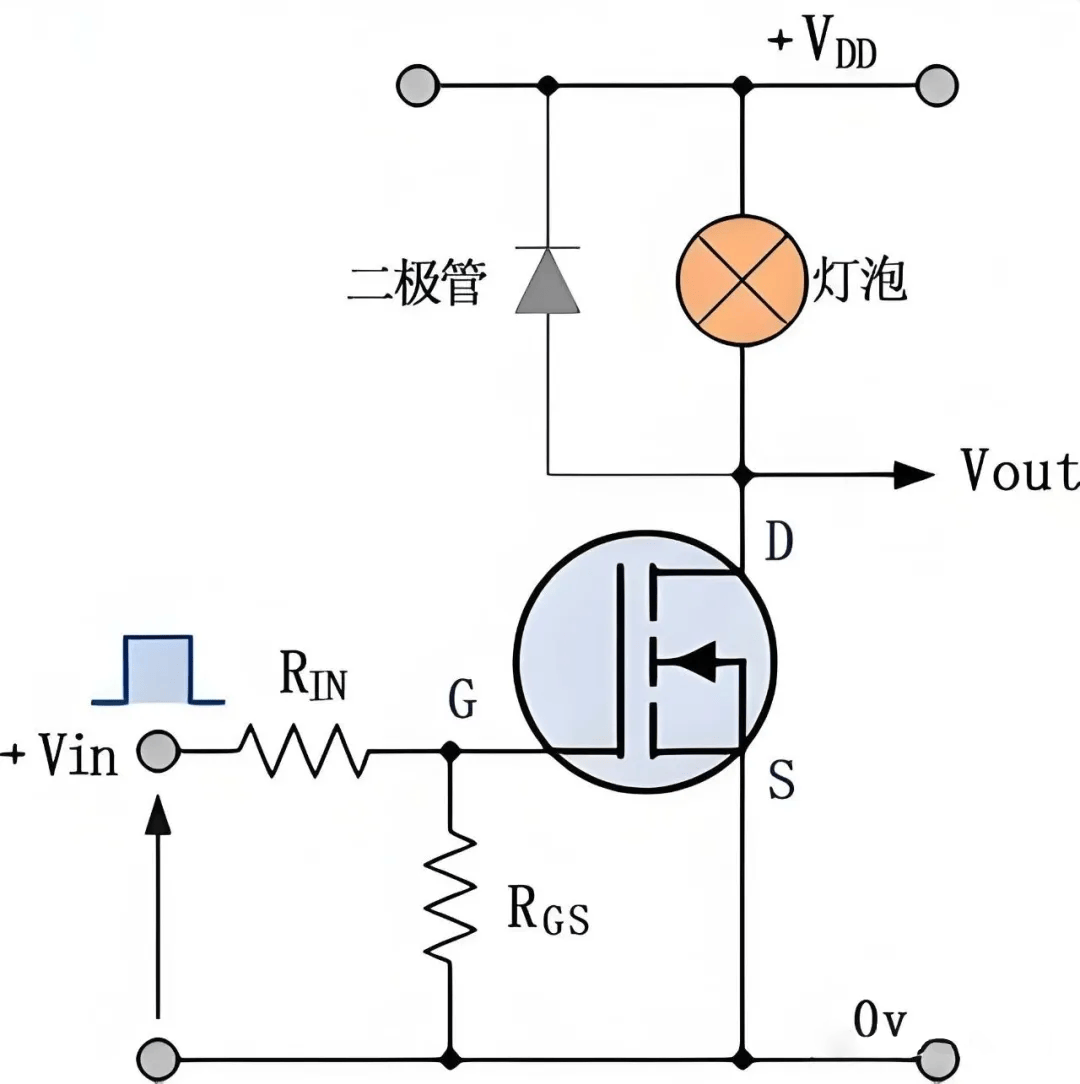

在MOS管G极和S极两端并联一个几K的电阻,常称下拉电阻或泄放电阻,那么这个电阻有什么作用呢?
1. 防止静电击穿(ESD保护)
MOS管的栅极输入阻抗极高(约10⁹–10¹²Ω),而 G-S 间电容仅 pF 级。少量静电电荷就会按 U=Q/C 产生高压,击穿栅氧化层。这个电阻能提供低阻抗泄放路径,让静电电荷及时消散,避免电压累积损毁器件。
2. 避免误触发和误导通

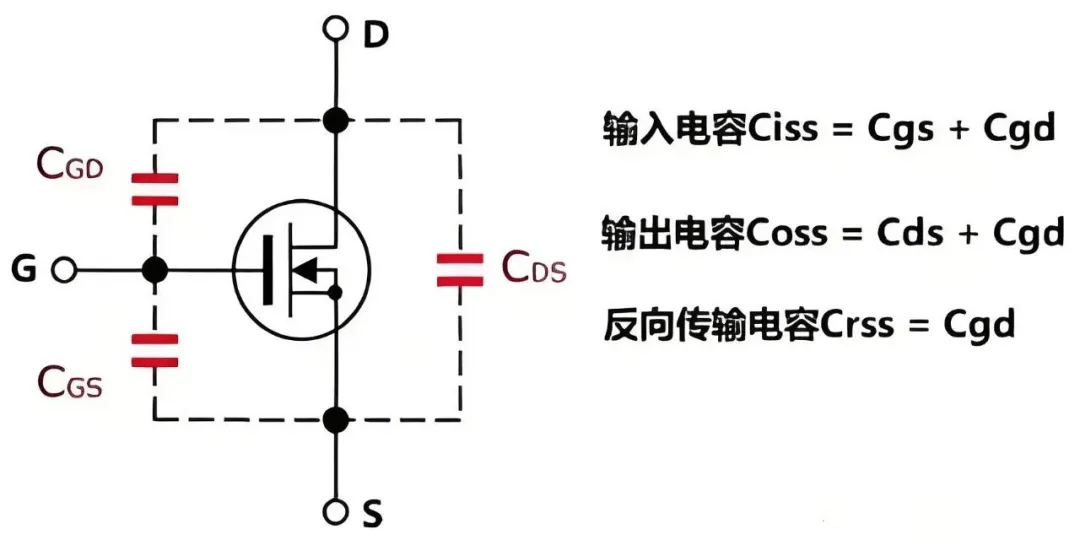

驱动电路失效(如芯片未工作、输出高阻态)时,D-S 间电压会通过米勒电容(Cgd)给 G-S 电容(Cgs)充电,若栅极电压(Vgs)超过阈值(Vth),MOS 管会意外导通,可能烧毁器件。遇到 Drain 端电压突变等 dV/dt 干扰时,电阻能将 Vgs 钳位在低电平,抑制误导通。
3. 确保可靠关断
当驱动信号消失(如前级开路),电阻将栅极电位固定为源极电平(Vgs=0),避免因电荷残留导致关断延迟或半导通状态
电阻阻值需平衡性能与功耗:过小(<1kΩ)会增大前级电流,可能损坏驱动芯片;过大(>100kΩ)则泄放电荷慢,延长关断时间、升高损耗。常规推荐 5–20kΩ(常见 5kΩ、10kΩ),高静电或高噪声环境可选更小阻值。部分设计还会搭配电容构成 RC 滤波器,进一步抑制高频噪声。
这颗电阻的核心价值是提供 “被动安全”,忽略它易导致 MOS 管莫名损坏,尤其在电源、电机控制等高压大电流场景中更需重视。
