贴片电阻与合金电阻在材料结构、性能参数及应用场景上存在显著差异，具体对比如下：
一、材料与结构差异
合金电阻
材料：采用锰铜合金、卡玛合金（镍铬系）、铜锰锡合金等高精度材料，通过电子束焊接等工艺实现金属片与电极的无缝连接。
结构：多为四端子设计（如FWK系列），分离电流端与电压检测端以减少误差，部分型号采用塑封或裸片结构以增强散热。

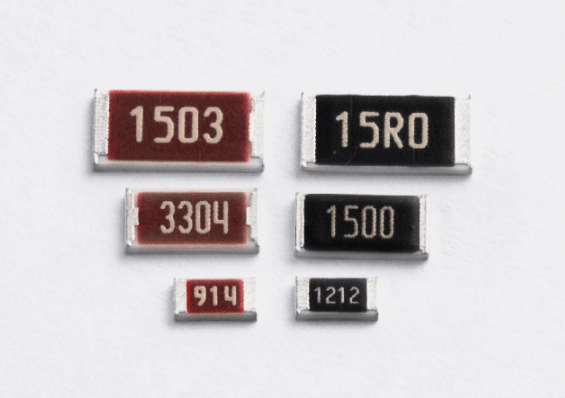

贴片电阻（以厚膜电阻为主）
材料：电阻体多为氧化钌等金属氧化物浆料，通过丝网印刷、烧结工艺形成于陶瓷基板上。
结构：简单单层设计，依赖陶瓷基板的绝缘与散热性能，无特殊端子分离设计。

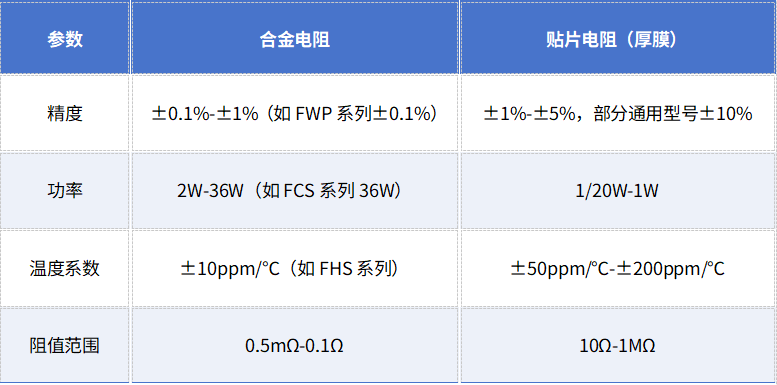

二、性能参数对比
三、应用场景
合金电阻
- 高精度需求：新能源汽车BMS电流检测、工业变频器功率监控。
- 大电流场景：电源模块分流采样、电机驱动实时反馈。
- 宽温环境：航空航天设备、汽车ECU等需-55℃-170℃稳定工作的场景。
贴片电阻
- 通用电路：消费电子（照明、小家电）的限流或分压。
- 低成本需求：对精度和功率要求不高的通用型电路。
四、特殊类型：合金贴片电阻
结合合金材料与贴片工艺，兼具高精度与小体积特性，适用于便携设备电池管理、精密仪器电流检测等场景。其封装规格（如2512、2010）对应不同功率等级，满足多样化需求。
