ARCM200L-MU系列电气综合监控单元（以下简称电气单元），是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。

产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。

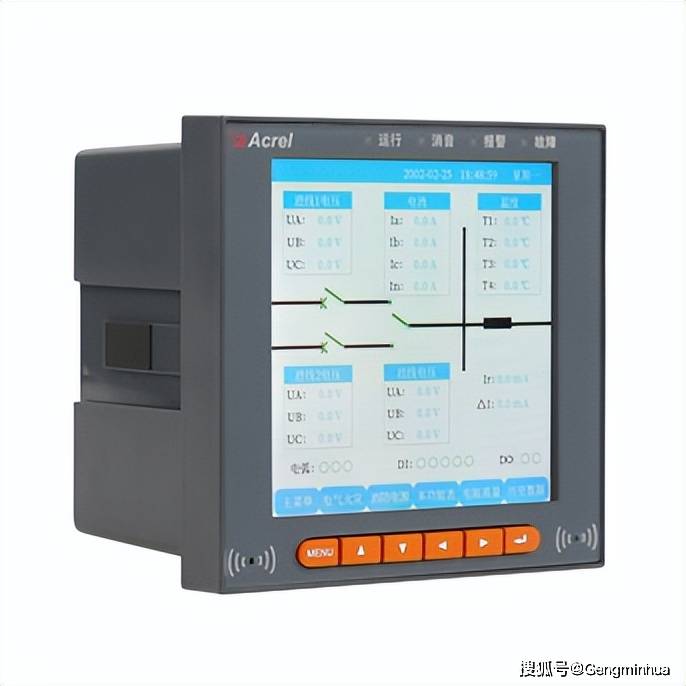

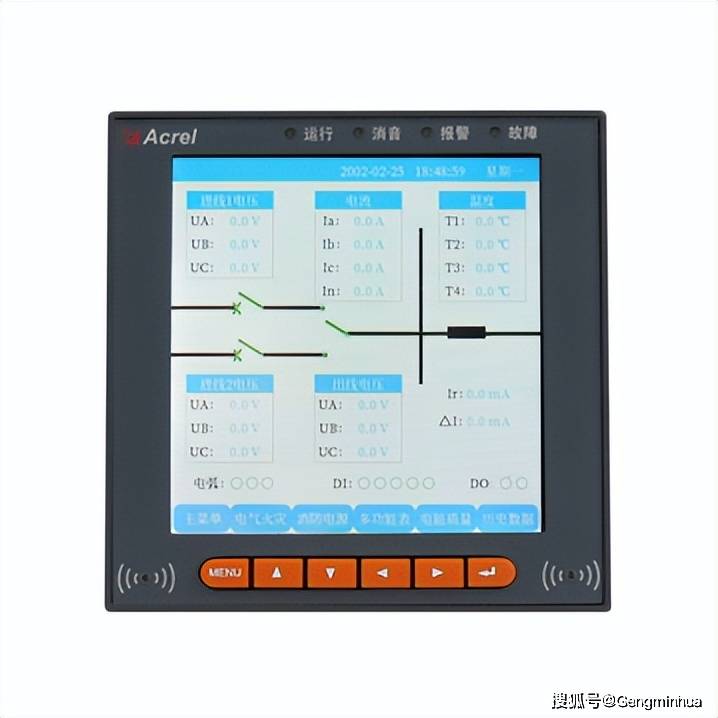

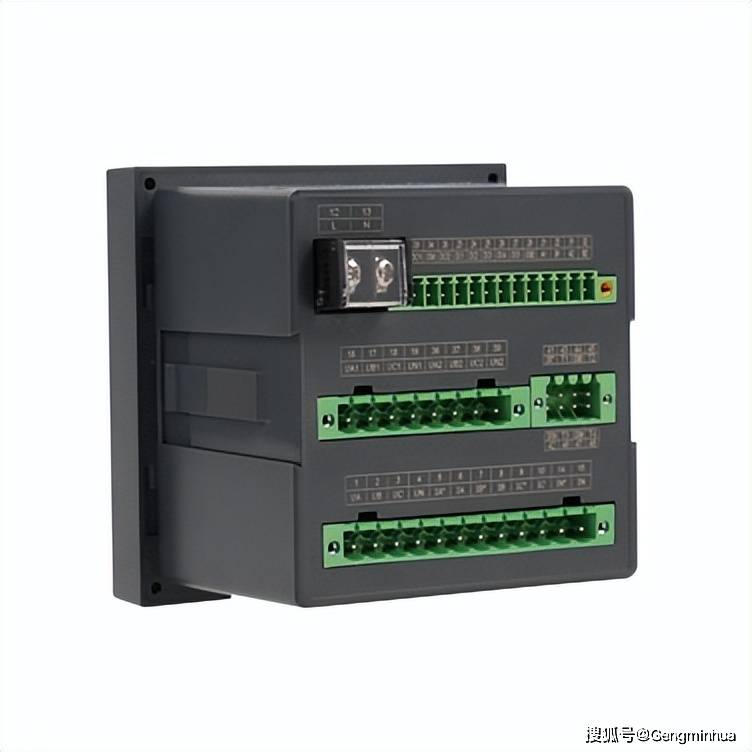

产品图片

功能描述

实时监测3路三相电压、1路三相电流、功率、电能、4路温度等参量；具有过压、欠压、过载、过流、超温、漏电等多种报警功能；支持嵌入式安装，2路DO输出，5路DI输入，彩色液晶显示屏，支持声光报警、事件记录。

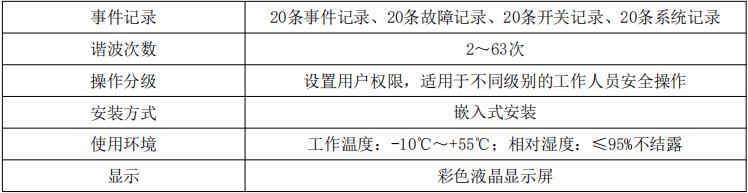

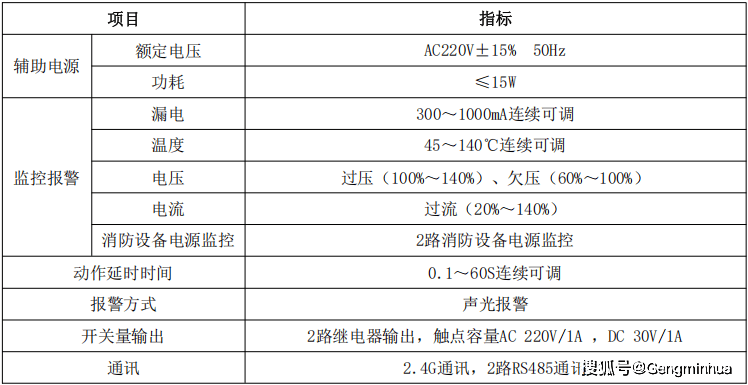

技术参数

功能应用

• 监控报警功能

监控单元能监测漏电和温度信息，报警时发出声光报警信号，同时监控单元上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按显示屏“复位”按钮（按键）实现复位。对于声音报警信号也可以使用显示屏“消声”按钮（按键）手动消除。

• 控制输出功能

当被监测回路报警时，在 DO 保护开关“打开”的情况下，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

• 故障报警功能

当温度漏电发生故障时，监控单元显示故障提示，同时黄色“故障”指示灯亮，并发出故障报警声音。

• 自检功能

检查监控单元中所有状态指示灯、显示屏、喇叭是否正常。

• 报警记录存储功能

当发生漏电、超温报警或其他故障时，将报警部位、故障信息、报警时间等信息存储在监控单元中。

• 权限控制功能

为确保系统的安全运行，监控单元软件操作权限分级，不同级别的操作员具有不同的操作权限。

应用场景

• 适用于0.4kV以下TT/TN系统，核心场景包括：
• 商业建筑：商场、写字楼、酒店的低压配电回路；
• 民用住宅：住宅小区配电室、楼道配电干线；
• 工业厂房：生产车间、辅助设施的低压配电网络；
• 基础设施：学校、医院、社区服务中心等公共建筑配电系统。
