低功耗两路切换开关芯片 led开关调色温控制芯片方案开发 EH5204多路开关芯片SOP-8
创始人
2025-11-22 16:07:25
0次
EH5204-0FCB-4F14 5档色温切换开关芯片
一、 功能说明
上电工作，一路按键输入；2路led输出；
按键Key切换5路档位色温切换，2路PWM输出Out1与Out2。
Out1:100%，75%，50%，25%，0%，依次循环，上电默认输出100%。
Out2:0%，25%，50%，75%，100%，依次循环，上电默认输出0%。
输出高有效，无记忆功能；
二、 电气参数（VDD=3.0V，GND=0V,TA=25℃）
工作电压：2.2V-5.5V;
工作电流：0.8mA;
驱动电流低电平输出：30mA;
驱动电流高电平暑促：30mA;
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+125摄氏度；

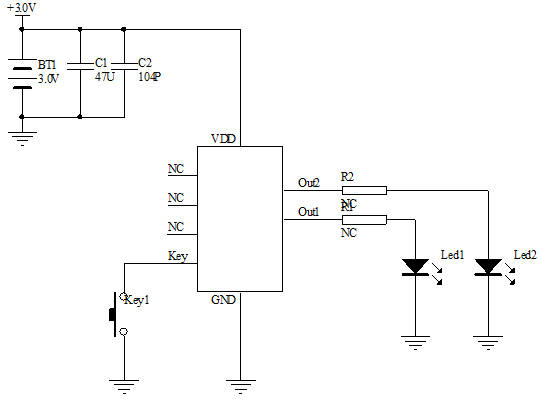

三、 参考电路图
色温切换开关芯片

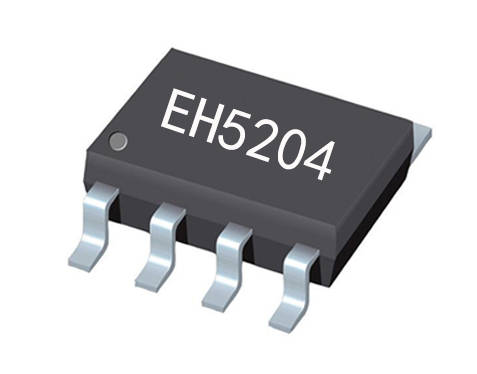

六、 封装尺寸图（SOP8）
电子切换开关芯片
七、 版本说明
版本：EH5204-0FCB-4F14
日期：2025/2/25
描述：V01版
电子切换开关芯片
