深圳市三佛科技有限公司介绍：FT61E0Ax是一款增强型精简指令集的A/D型8位单片机，指令周期1T/2T/4T可选。应用领域：传感器装置、照明控制、家电、玩具等等。

其特点为宽工作电压范围1.9V至5.5V。该系列芯片包含一个多通道12-bit ADC，同时具有多个使用灵活的定时器模块、可提供定时功能、脉冲产生功能以及PWM产生功能。内置USART、I2C和SPI通信接口，为用户提供了多种选择，用户可以根据应用需求，选用不同的通信接口。同时该内置看门狗定时器，该看门狗时钟可选，用户可以灵活使用。该系列芯片有TSSOP20、MSOP10、SOP16、QFN20四种封装。

FT61E0AX/FT64E0AX特性：

8−bit 基于 EEPROM 的 RISC MCU

Program: 10k x 14; RAM: 1k x 8; Data: 128 x 8

8 / 10 / 14 / 16 / 20 引脚

12−bit 高精度 ADC (VADC−REF = 0.5V 时为 11−bit 精度

4 个定时器, 7 路独立 PWM − 3 路带死区控制

SPI, I2C, 2x USART

低 Standby, WDT 和工作电流

POR, LVR, LVD – 单输入比较器

可配置源电流和灌电流

高 ESD, 高 EFT

低 VDD工作电压

HIRC 可微调。

FT61F0AX：

FT61E0A1-HRB， DFN8

FT61E0A1-RB ,SOP8

FT64E0A1-RB,SOP8

FT61E0AF-MRB ,MSOP10

FT64E0AF-MRB, MSOP10

FT61E0A2-RB,SOP14

FT64E0A2-RB,SOP14

FT61E0A3-RB,SOP16

FT64E0A3-RB ,SOP16

FT61E0A5-RB ,SOP20

FT64E0A5-RB,SOP20

FT61E0A5-TRB,TSSOP20

FT64E0A5-TRB,TSSOP20

FT61E0A5-NRT,QFN20

FT64E0A5-NR,QFN20

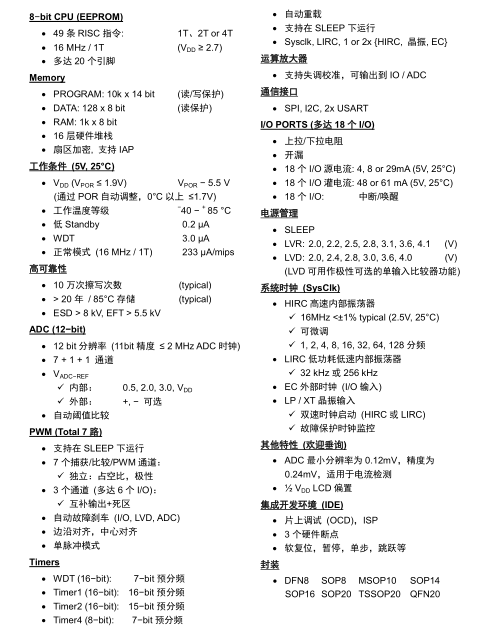

FT61E0AX特性：

工作电压：1.9V~5.5V

RISC架构，只需学习49条指令

可选的指令周期：1T/2T/4T

最小指令周期为125ns，16MHz@2T(VDD≥1.9V)

存储架构

程序存储器: 10k x 14bits

数据RAM: 1k x 8bits

数据EEPROM: 128x 8bits

16层硬件堆栈

低功耗模式SLEEP

外设特性：

时钟源

16M高速高精度HIRC

32K低速低功耗LIRC

晶体振荡器和外部时钟输入

晶体时钟缺失检测

最多18个双向IO

18个可编程电流管脚

18个唤醒管脚，支持边沿或电平检测

1 x12-bit ADC

6个外部通道+1个1/4VDD通道

内部参考电压：VDD，0.5V，2V，3V

外部参考电压：VREFP，VREFN

手动和自动触发模式

支持延时触发

定时器

1 x 16bit Timer1, 可使用外部晶体时钟源

1 x 16bit Timer2, 可使用外部晶体时钟源

1 x 8bit Timer4

1 x USART

1 x I2C

1 x SPI

带7位预分频的16位看门狗，时钟源可选

上电复位延时计数器

低电压复位LVR: 2.0V/2.2V/2.5V/2.8V/3.1V/3.6V/4.1V

低电压检测LVD: 2.0V2.4V/2.8V/3.0V/3.6V/4.0V，或检测外部输入，可当比较器使用

支持ISP和在线调试OCD

工作温度范围：-40℃~85℃

提供样品，技术支持--深圳市三佛科技
