四探针法是广泛应用于半导体材料、薄膜、导电涂层及块体材料电阻率测量的重要技术。该方法以其无需校准、测量结果准确、对样品形状适应性强等特点，在科研与工业检测中备受青睐。在许多标准电阻率测定场合，四探针法甚至被用作校正其他方法的基准。下文，Xfilm埃利将系统阐述四探针法的基本原理，并对实际应用中遇到的常见问题进行详细解答。

一、四探针法测电阻的基本原理

1. 电阻率与方块电阻的概念

对于均匀的线性导电材料，其电阻 R可用以下公式表示：

其中，ρ为材料的电阻率（Ω·cm），是表征材料本身导电能力的物理量；L 为电流方向的长度；S 为 。电阻率与载流子浓度及迁移率密切相关：

式中 ne和 nh分别为电子与空穴浓度，μe和μh分别为电子与空穴迁移率，q 为单位电荷量。

对于薄膜或薄层材料，沿膜面方向的导电性能常采用方块电阻（Rs）来表征。设薄膜厚度为 t，则边长为 l的正方形薄膜的方块电阻定义为：

由此可见，方块电阻仅与薄膜的电阻率 ρ 和厚度 t 有关，与正方形边长无关，单位通常为“欧姆每方”（Ω/□）。

2. 四探针法测量原理

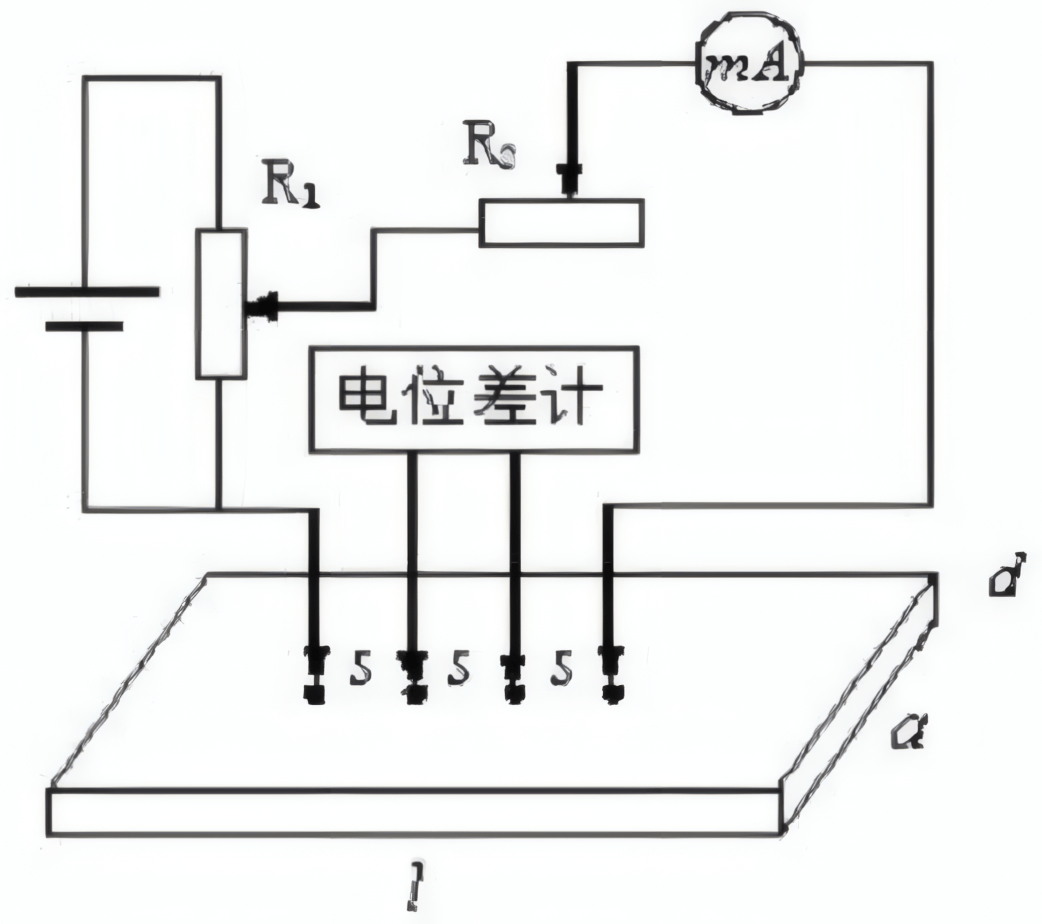

四探针法通常采用直线等间距排列的四根探针，相邻探针间距为 s（常为数毫米）。测量时探针与样品表面良好接触，外侧两根探针通入恒定电流 I（典型值为 0.5–2 mA），内侧两根探针测量由此产生的电压降 V，其示意图如下：

双电测电四探针测量薄膜方块电阻结构简图

在样品尺寸远大于探针间距的条件下，对于厚度为 t 的薄膜，其方块电阻可计算为：

该公式源于点电流源在半无限大均匀导电介质中产生的电势分布模型。若样品尺寸与探针间距可比拟，则需引入几何修正因子 C：

修正因子 C 取决于样品的形状、尺寸及探针放置位置，可通过理论计算或标准样品校准获得。

二、四探针法测电阻的常见问题解答

1. 为什么用四探针法测量某些钼铜合金样品时无法得到结果？

通常是因为样品的电阻率超出了设备的量程。若合金电阻率过高，需使用高阻计或施加更高电压进行测量。

2. 四探针电阻率测试仪与粉末电阻率测试仪相同吗？

两者均基于四探针原理，但样品处理与测试夹具不同。粉末测试仪配有模具，可自动压实粉末成片后测量；常规四探针仪则针对固体片状或块状样品。

3. 测试无读数或数据异常有哪些原因？

除量程超限外，常见原因包括：

探针接触不良，表面有氧化或污渍；

样品尺寸过小，未作几何修正；

测试电流选择不当，过大引起发热或过小信号弱；

薄膜样品基底导电导致漏电。应先检查接触与量程，并优化测试电流。

4. 电阻率结果小数位数不一致，是设备设定的吗？能否统一？

是，显示位数由设备根据量程和算法自动确定，通常无法直接修改。如需统一，可在数据导出后进行数值修约处理，但应注明修约规则，并保留原始数据以备核查。

5. 样品尺寸有何要求？10×12mm的样品可以测吗？

可以测试，但必须进行几何修正。对于此类小样品，应选用探针间距更小的探头（如1mm），并通过公式或查表确定修正因子。一般建议样品长宽至少为探针间距的4倍，方可直接使用标准公式。

综上，四探针法因其原理严谨、操作简便且结果可靠，已成为测量材料电阻率的标准方法之一。正确理解其基本原理，并在实际操作中关注样品状态、几何修正与设备量程等关键信息，是获得准确数据的前提。掌握这些知识与常见问题的解决方法，将有助于材料研发与质量管控实践。

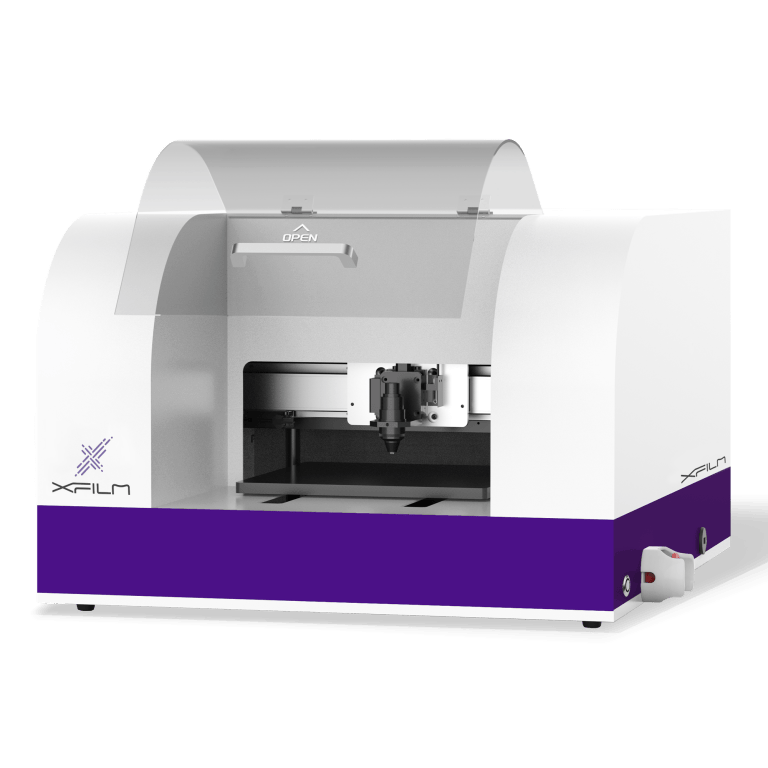

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。

超高测量范围，测量1mΩ~100MΩ

高精密测量，动态重复性可达0.2%

全自动多点扫描，多种预设方案亦可自定义调节

快速材料表征，可自动执行校正因子计算

基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
