汽车零部件的耐久性是车辆安全与可靠性的核心保障——尤其是在新能源汽车（EV/PHEV）快速普及的背景下，车载零部件（如电机控制器、电池管理系统、车载充电器）需承受极端电压波动（如电压骤升、骤降、谐波干扰）的考验。而变频电源作为一种可精准模拟复杂电压场景的电力电子装置，已成为汽车零部件耐久性测试的核心工具。本文将从应用场景、技术原理、关键挑战及实际案例四个维度，解析变频电源如何支撑极端电压波动下的耐久性验证。

一、应用场景：汽车零部件为何需要“极端电压波动”测试？

汽车在全生命周期内会遭遇多种极端电压场景，这些场景直接影响零部件的寿命与可靠性。变频电源的核心价值，是1:1还原这些真实场景，而非仅测试“额定电压”下的性能。主要应用场景包括：

1. 新能源汽车的“电网侧电压波动”

• 充电桩电压异常：公共充电桩的电压可能因电网负荷波动出现骤升（如380V升至420V）或骤降（如380V降至320V），车载充电器（OBC）需在此场景下持续工作而不损坏；
• V2G（车网互动）场景：当车辆向电网放电时，电网电压的瞬时波动会反向冲击OBC与电池管理系统（BMS）。

2. 车辆行驶中的“车载电压波动”

• 启停系统的电压骤降：传统燃油车的启停系统工作时，蓄电池电压可能从14V骤降至9V，再快速回升至14V，考验ECU（电子控制单元）的抗冲击能力；
• 电机控制器的电压冲击：新能源汽车加速/制动时，电机控制器的输入电压可能因电池放电/能量回收出现±20%的波动，需确保控制器不宕机、不烧损。

3. 极端环境下的“复合电压干扰”

• 低温启动的电压骤降：寒冷地区（如-30℃）车辆启动时，蓄电池内阻增大，电压可能骤降至8V，同时伴随高次谐波干扰；
• 高温工况的电压波动：高温环境下（如50℃），电池输出电压不稳定，车载零部件需在“高温+电压波动”的复合场景下保持耐久性。

二、技术原理：变频电源如何模拟“极端电压波动”？

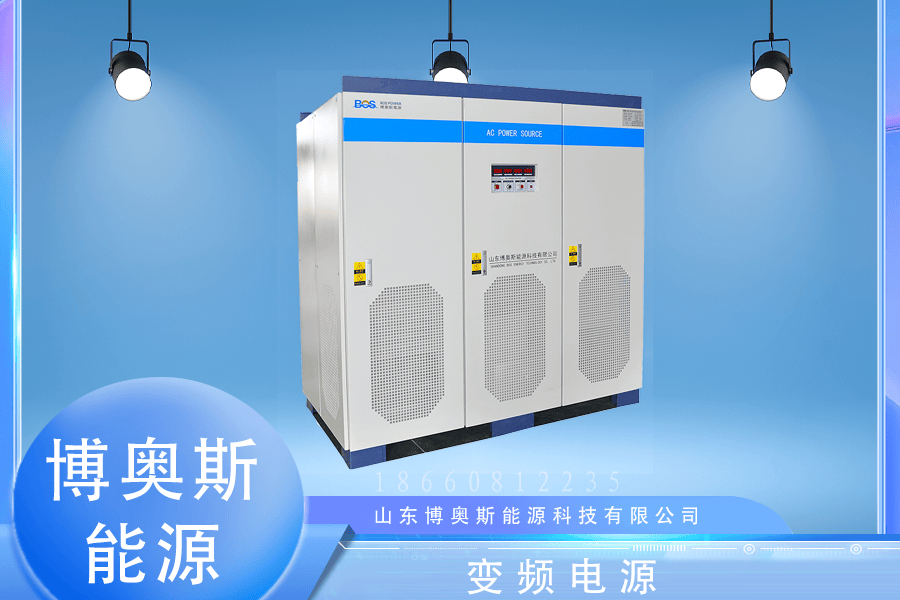

变频电源本质是**“AC-DC-AC”双向电力电子变换器**，其核心能力是通过数字控制技术精准生成“自定义电压波形”，从而模拟极端场景。关键技术原理包括三个层面：

1. 电压波形的“可编程生成”：从“静态额定”到“动态极端”

传统电源仅能输出固定电压（如12V、220V），而变频电源通过PWM（脉冲宽度调制）技术与DSP（数字信号处理器）控制，可生成任意电压波形：

• 骤升/骤降模拟：设置电压从14V在10ms内骤降至9V，再在50ms内回升至14V，模拟启停系统的电压冲击；
• 谐波注入：向输出电压中注入3次、5次、7次高次谐波（总谐波畸变率THD可达30%），模拟电网或车载系统的谐波干扰；
• 随机波动模拟：通过预设算法生成“随机电压波动曲线”，模拟车辆行驶中电池电压的无规律变化。

技术核心：变频电源的输出电压精度可达±0.1%，响应速度<10ms，可精准复现真实场景中的电压变化斜率与幅度。

2. 耐久性验证的“循环加载”：模拟零部件的“全生命周期压力”

耐久性测试的核心是**“循环加载”**——即让零部件在极端电压场景下重复工作，直至出现失效，从而评估其寿命。变频电源通过以下技术实现高效循环：

• 程控循环模式：预设“电压波动-静置-电压波动”的循环流程（如每天循环1000次，持续30天），模拟零部件3-5年的使用场景；
• 实时状态监测：内置电压、电流、温度传感器，实时记录零部件在循环过程中的参数变化（如电流突变、温度异常），提前预警失效风险；
• 负载匹配技术：通过电子负载模拟零部件的真实功率需求（如OBC的3.3kW、6.6kW负载），确保测试场景与实际一致。

3. 极端温度与电压的“复合模拟”：还原真实环境的“双重压力”

汽车零部件的失效往往是**“电压波动+极端温度”共同作用的结果。变频电源可与环境试验箱**联动，实现复合场景模拟：

• 例如：将电机控制器置于-40℃的环境箱中，同时通过变频电源向其输入“9V骤降+10%谐波”的电压，测试低温下的启动耐久性；
• 又如：将BMS置于85℃的环境箱中，输入“450V骤升+5%波动”的电压，测试高温下的稳定性。

三、关键挑战：变频电源在测试中的技术难点与解决方案

要实现“极端电压波动下的耐久性验证”，变频电源需突破三大技术挑战：

1. 挑战1：高功率场景下的“电压精度与动态响应”平衡

新能源汽车的电机控制器、OBC等部件功率可达几十千瓦甚至上百千瓦，高功率下变频电源的输出电压易出现“动态跌落”（如输出功率从10kW升至50kW时，电压从400V跌至380V），导致测试场景失真。

解决方案：

• 采用SiC（碳化硅）功率器件：SiC器件的开关频率更高（可达20kHz以上），动态响应速度比传统IGBT快5倍，可在高功率下保持电压精度；
• 增大直流母线电容容量：通过大容量电容（如1000μF以上）缓冲功率波动，避免电压跌落。

2. 挑战2：复杂谐波场景的“精准模拟”

真实电网中的谐波成分复杂（如包含3次、5次、7次、11次谐波），传统变频电源仅能注入单一谐波，无法复现真实干扰。

解决方案：

• 采用多谐波合成技术：通过DSP算法生成“多频率叠加的谐波波形”，可精准控制每种谐波的幅值与相位（如3次谐波5%、5次谐波3%）；
• 内置谐波分析模块：实时监测输出电压的谐波含量，确保与预设场景一致。

3. 挑战3：长时间循环测试的“可靠性与稳定性”

耐久性测试通常持续数周甚至数月，变频电源需保持24小时不间断运行，任何故障都会导致测试中断，增加成本。

解决方案：

• 模块化设计：采用“N+1冗余”的功率模块，某一模块故障时，其他模块自动补位，确保测试不中断；
• 智能散热系统：通过温度传感器实时调整风扇转速，避免长期运行导致的过热故障；
• 远程监控功能：支持手机/电脑远程查看电源状态，提前预警潜在故障。

四、实际案例：变频电源在汽车零部件测试中的应用效果

以下两个案例展示了变频电源在耐久性验证中的实际价值：

案例1：新能源汽车OBC的“充电桩电压波动”耐久性测试

测试对象：某品牌新能源汽车的6.6kW车载充电器（OBC）

测试场景：模拟充电桩电压从220V骤降至180V（持续10s），再骤升至260V（持续10s），循环10000次（模拟5年使用场景）

测试结果：

• 传统电源测试：因无法精准模拟骤升/骤降，OBC的合格率被高估（测试合格率95%，实际装车后合格率仅80%）；
• 变频电源测试：精准复现电压波动场景后，OBC在第8500次循环时出现“整流桥烧毁”的失效，通过优化整流桥选型（更换为耐高压SiC器件），最终合格率提升至98%。

案例2：传统燃油车ECU的“启停电压冲击”耐久性测试

测试对象：某品牌燃油车的发动机ECU

测试场景：模拟启停系统的电压从14V骤降至9V（持续50ms），再回升至14V（持续50ms），循环50000次（模拟3年使用场景）

测试结果：

• 未使用变频电源时：ECU的测试合格率为90%，但实际装车后因电压冲击导致“偶发宕机”；
• 采用变频电源后：精准模拟骤降场景，ECU在第42000次循环时出现“电容失效”，通过更换耐高温电容，最终解决了宕机问题，装车合格率提升至99%。

五、总结：变频电源是汽车零部件耐久性的“试金石”

在汽车“电动化、智能化”的趋势下，零部件的工作环境愈发复杂，对耐久性的要求也愈发严苛。变频电源通过可编程电压波形、循环加载、复合场景模拟三大核心能力，成为验证极端电压波动下零部件耐久性的关键工具。其本质是通过“电力电子技术+数字控制技术”，将真实场景中的“极端压力”搬进实验室，帮助车企提前发现问题、优化设计，最终提升车辆的可靠性与安全性。

未来，随着800V高压平台、无线充电等新技术的普及，变频电源将向“更高功率、更高精度、更复杂场景模拟”的方向发展，为汽车零部件测试提供更强大的支撑。
