滨松 HAMAMATSU 硅 PIN 光电二极管 产品说明书

一、基础概况

品牌：HAMAMATSU 日本滨松光子

产品全称：Silicon PIN Photodiode（硅 PIN 光电二极管，Si-PD）

核心原理：基于 PN 结耗尽层吸收光子，将光信号直接转换成微弱电流信号，分为 ** 光伏零偏模式（弱光低噪声）与光导反向偏压模式（高速高光强）** 两种工作方式。

光谱区间：标准款 190 nm ~ 1100 nm（深紫外～可见光～近红外）；可见光补偿型匹配人眼视觉曲线；红外抑制型可屏蔽 1000nm 以上红外干扰。

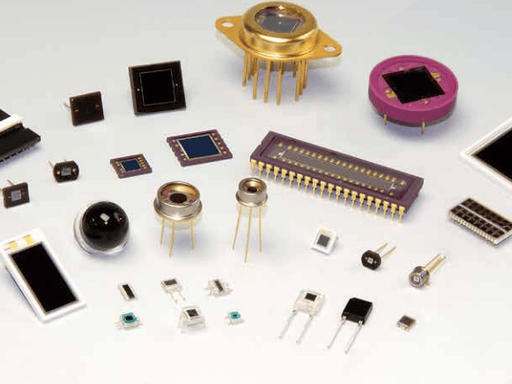

封装形式：TO 金属封装、陶瓷气密封装、SIP 塑料直插、SMD 贴片、带 BNC 接头密封款，可满足真空、高温、洁净室工况。

二、完整产品系列分类 + 主流型号

大类 1：精密光度测量型（低暗电流、弱光检测，仪器主力）

适用：紫外分光、液相色谱 UV 检测器、生化分析仪、水质监测、荧光测量，暗电流最低可达 2~5 pA，超高分流电阻，信噪比极高。

1. S1226 系列（超小型低暗电流）
2. 型号：S1226-18BK（320~1100nm 普通玻璃窗口）、S1226-18BQ（190nm 深紫外石英窗口）
3. 感光面：1.1×1.1 mm，TO-18 金属封装。
4. S1227 系列（红外截止型，抑制近红外干扰）
5. 型号：S1227-33BR、S1227-33BQ（深紫外款），紫外可见光专用，隔绝红外杂光，陶瓷封装。
6. S1336 / S1337 大光敏面精密 PD
7. 型号：S1336-5BK、S1337-5BK，感光面积大，适合微弱光采集。
8. S5870 / S2551 紫外监测专用 PD
9. S5870 系列：UV 紫外线强度监测；S2551 宽光谱陶瓷气密器件。

大类 2：可见光 & 近红外通用型（工业常规检测）

光谱：320~1100nm，峰值波长 960nm，灵敏度 0.5~0.6 A/W，性价比最高，用量最大。

1. S2386 全系列（工业标准款）
2. 主流型号：
3. S2386-18K（1.1×1.1mm）、S2386-44K（3.6×3.6mm）、S2386-5K（5.8×5.8mm）、S2386-8K（大光敏面）
4. 封装：TO-18、TO-5 金属封装。
5. S8729 微型 SIP 贴片塑封款
6. 小型塑料封装，体积缩小 75%，适合光电开关、编码器、小型模组；感光面 2×3.3mm，SIP 直插。
7. S1133 / S7686 人眼视觉匹配型（CIE 光度曲线）
8. S7686：光谱响应高度贴合人眼可见光感知，用于照度计、色温检测、背光白平衡校准。

大类 3：高速响应型（高频光信号，10MHz~1GHz）

结电容极低，反向偏压下上升时间纳秒级，用于光通信、激光接收、激光测距、高速编码器。

1. 百 MHz 级别：S5821、S5822、S1223-01
2. S1223-01：截止频率 20MHz，TO-5 封装，激光接收首选。
3. GHz 超高速系列
4. 型号：S5973、S5971、S3399，带宽最高 1GHz，小光敏面，极低结电容，适合高速光纤信号探测。

大类 4：多元阵列型（多通道分光检测）

多通道分段式 PD，用于光谱分路、条码读取、位置传感：

• S3008-02 二元分割光电二极管（位置探测）
• S4204 四象限分割 PD（光斑定位）
• S9345、S5434 多通道阵列，线性阵列适合分光光度计多通道采集。

大类 5：特殊定制款

1. 带光学滤光片内置型：内置紫外 / 可见光窄带滤光片，简化光路；
2. 真空密封款：石英窗口、无放气陶瓷封装，适配半导体真空腔体；
3. 带前置放大器集成模块（C 系列模块），集成电荷放大器，直接输出电压信号。

三、核心产品技术特点

• 光谱可选范围广
• 普通玻璃窗口：320~1100nm；石英窗口可延伸至190nm 深紫外；红外截止型号自动滤除 > 1000nm 红外杂散光，杜绝环境干扰。
• 噪声等级极低
• 精密款暗电流低至 2~5 pA，零偏光伏模式下漏电流极小，适合极微弱荧光、紫外痕量检测。
• 两种工作模式自由切换
• 零偏（光伏模式）：噪声最低，弱光测量；
• 反向偏压（光导模式）：结电容下降，响应速度大幅提升，线性测量上限提高，适合强光、高速激光信号。
• 线性度优异
• 光电流与入射光强保持线性关系，动态范围宽，满足精密定量光度分析。
• 封装齐全，环境适应性强
• 金属 TO 密封、陶瓷气密可长期稳定工作在 - 20℃~+80℃；塑料 SMD 适合大批量自动化贴片生产。
• 感光面规格全覆盖
• 光敏尺寸从 φ0.2mm 微小光斑→1×1mm→3.6×3.6mm→最大 12×12mm 大接收面，从小光斑激光到大范围光场全覆盖。

四、主流电气通用参数（常温 25℃）

表格

五、行业应用与工艺场景

1. 分析 & 医疗仪器（用量最大）

紫外 - 可见分光光度计、液相色谱 UV 检测器、生化分析仪、酶标仪、流式细胞仪、荧光免疫检测仪、臭氧 / 水质紫外监测设备，优先选用 S1227、S1336 低暗电流型号。

2. 工业自动化

光电编码器、激光测速、色标传感器、反光检测、条码读取，选用 S2386、S8729 通用型号。

3. 光学测量设备

照度计、亮度计、光谱辐射测量、激光功率监测；人眼视觉检测选用 S7686 可见光匹配型号。

4. 激光与光通信

激光接收、脉冲激光探测、光纤信号接收，选用 S5973、S1223 高速 PIN 管。

5. 半导体 & 真空设备

腔体光强监测、薄膜光学厚度测量，选用石英窗口气密陶瓷封装款。

6. 位置传感

四象限 / 二元分割光电二极管，用于光斑定位、激光对准。
