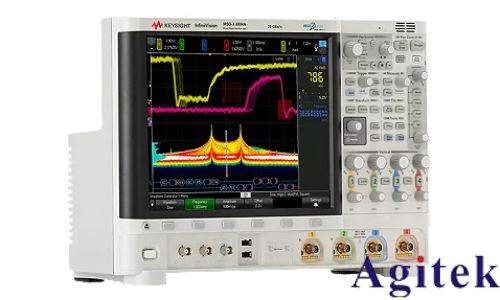

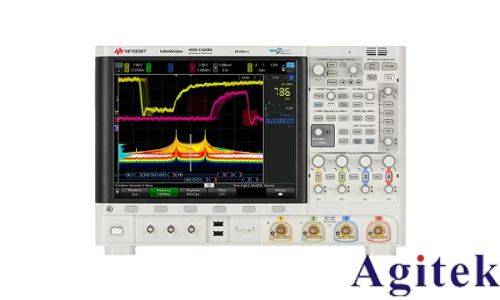

随着人工智能技术的快速发展，AI芯片的算力、能效比和数据处理速度不断提升，这对测试设备提出了更高的要求。是德示波器DSOX6002A作为高性能测试工具，凭借其高带宽、低噪声、多通道同步和丰富的分析功能，在AI芯片的研发、验证和量产测试中扮演着关键角色。本文将从信号完整性、电源完整性、时序分析、调试优化及一致性测试等方面深入探讨其应用。

一、AI芯片测试的核心挑战与示波器的关键作用

人工智能芯片（如GPU、TPU、AI加速器）通常具有以下特点：

高数据速率：支持PCIe 5.0、DDR5、HBM3等高速接口，数据传输速率可达数十Gbps；

复杂电源架构：多电压域、动态功耗管理，对电源稳定性要求严苛；

并行处理架构：多核心、多模块协同工作，时序关系复杂；

低功耗设计：需精确测量纳秒级动态电流和电压变化。

这些特性使得AI芯片测试面临以下挑战：

1. 高速信号完整性问题：信号串扰、反射、抖动可能导致数据错误；

2. 电源噪声与瞬态响应：微小电源波动可能影响芯片性能；

3. 多通道同步调试：需同时捕获多个信号以分析时序关系；

4. 复杂协议验证：涉及PCIe、Ethernet、CXL等高速通信协议的一致性测试。

DSOX6002A示波器通过以下核心特性应对上述挑战：

带宽与采样率：2 GHz带宽和5 GSa/s采样率，支持高频信号精确捕获；

低噪声底：本底噪声低至1 mV/div，适合微弱信号测量；

多通道同步：4通道硬件同步，确保时间精度；

专用分析软件：集成抖动分析、眼图分析、电源分析等功能；

兼容性：支持多种协议解码（如PCIe、USB、MIPI）和探头解决方案。

二、关键应用场景及测试方法

1. 信号完整性测试

AI芯片的I/O接口（如SerDes、LVDS）在高速数据传输时，信号完整性直接影响系统可靠性。DSOX6002A通过以下步骤进行测试：

眼图分析：使用示波器的眼图模板测试功能，评估信号抖动、幅度失真和噪声裕量。例如，在测试PCIe 5.0接口时，需确保眼高≥80%UI（单位间隔），眼宽≥50%UI；

抖动分解：通过TIE（时间间隔误差）分析，区分随机抖动（RJ）和确定性抖动（DJ），定位抖动来源（如串扰、时钟偏差）；

阻抗匹配测试：结合TDR（时域反射计）探头，测量传输线阻抗，优化PCB布局以减少反射；

串扰分析：使用示波器的多通道功能，同时监测相邻信号线，评估串扰对信号质量的影响。

案例：某AI加速器芯片在28 Gbps速率下出现误码率升高。通过DSOX6002A眼图分析发现，接收端信号抖动达0.5 UI（RJ+DJ），进一步分解发现DJ主要由电源噪声引起。优化电源去耦电容后，抖动降至0.2 UI，误码率显著降低。

2. 电源完整性测试

AI芯片的电源完整性直接影响性能和能效。DSOX6002A的电源测试功能包括：

纹波与噪声测量：使用低噪声探头（如N2800A）测量核心电压轨（如1.2 V）的纹波和噪声，目标通常为纹波≤10 mV；

瞬态响应测试：通过快速上升/下降的负载电流，测量电源轨的动态响应，评估电压跌落/过冲是否满足芯片规格；

PDN（电源分配网络）阻抗分析：使用频谱分析功能，扫描PDN阻抗曲线，识别谐振点并优化去耦电容配置；

动态电流测量：结合电流探头，监测芯片在不同工作负载下的电流变化，评估功耗与性能关系。

案例：某GPU芯片在深度学习推理任务中频繁死机。使用DSOX6002A发现，核心电源在突发计算负载时电压跌落超过15%，通过增加陶瓷电容并优化布局后，电压跌落降至5%以内，问题解决。

3. 时序分析

AI芯片内部各模块（如计算核心、内存控制器）的时序同步是系统稳定性的基础。示波器通过以下方法分析时序：

多通道同步测量：使用4个硬件同步通道，同时捕获时钟信号、数据信号和控制信号，测量延迟、建立/保持时间；

时间关联分析：通过示波器的"时间关联视图"，直观展示多信号的时间关系，定位时序违规；

触发与解码：使用序列触发功能，捕获特定时序事件（如握手信号），结合协议解码软件（如PCIe解码）分析时序错误。

案例：某AI芯片在多核并行计算时出现数据不一致问题。通过DSOX6002A的多通道同步测量发现，内存读写时序存在5 ns偏差，调整仲裁逻辑后，时序偏差降至1 ns以内，问题得到解决。

4. 调试与故障排除

在芯片研发阶段，示波器的调试功能可大幅缩短问题定位时间：

高级触发功能：使用序列触发、模板触发等，快速捕获异常波形（如毛刺、瞬态故障）；

波形搜索与标记：在长时捕获数据中自动搜索特定事件，并标记关键点；

频谱分析：将时域信号转换为频域，识别干扰频率来源（如时钟泄漏、开关噪声）；

远程控制与自动化测试：通过LAN接口集成到自动化测试系统，实现批量测试与数据分析。

案例：某AI芯片在启动过程中偶发复位。通过DSOX6002A的模板触发功能，捕获到电源上电时序中100 ns的电压过冲，调整上电斜率后，复位问题彻底解决。

5. 一致性测试与协议验证

为确保AI芯片符合行业标准（如PCI-SIG、USB-IF），示波器需配合专用软件进行一致性测试：

PCIe协议测试：使用DSOZ600软件，自动执行PCIe 3.0/4.0/5.0的电气规范测试，生成合规报告；

USB 3.2测试：验证差分信号幅度、上升时间、SSC（Spread Spectrum Clock）等参数；

DDR5内存测试：分析读写时序、数据眼图、CK/CQ相位关系；

自定义模板测试：用户可定义信号模板，自动判断测试结果是否合格。

案例：某AI加速卡需通过PCIe 5.0认证。使用DSOX6002A配合一致性测试软件，一次性通过所有电气参数测试，包括TxDAC、AC耦合抖动等关键指标。

三、未来发展方向与挑战

随着AI芯片向更高算力（如Chiplet技术）、更低功耗（如3 nm工艺）发展，示波器需进一步提升性能：

1. 更高带宽与采样率：支持112 Gbps以上SerDes接口测试；

2. 集成AI分析功能：通过机器学习辅助故障诊断与信号分析；

3. 多仪器协同：与逻辑分析仪、频谱仪等设备联动，实现系统级测试；

4. 边缘计算测试：支持嵌入式AI芯片的实时数据处理测试。

是德示波器DSOX6002A通过其高性能指标和丰富的测试功能，为AI芯片测试提供了全面的解决方案。从信号完整性到电源完整性，从时序分析到协议验证，其在各个环节中均发挥关键作用。随着AI技术的持续演进，示波器将不断升级以应对新的测试挑战，推动AI芯片技术的创新与突破。
