高频开关管道阴极保护恒电位仪的使用方法涉及安装、调试、运行、参数设置及维护等多个环节，以下是详细介绍：

一、安装与接线

1. 设备安装

• 环境要求：选择通风良好、温度适宜（-20℃～+55℃）、湿度≤90%的场所，避免易燃易爆环境。
• 固定方式：将设备牢固安装在水平面上，倾斜角度≤5°，防止振动或倾斜导致接触不良。
• 接地保护：设备机壳需可靠接地，接地电阻≤4Ω，防止漏电或雷击损坏设备。

1. 电气接线

• 电源接线：输入电源为AC220V±10%、50Hz±5%，需配置独立断路器或熔断器保护。接线端子标注“+”“-”极性，并用万用表验证接线正确性后封装电缆接头。
• 阴极保护系统接线：
• 负极：连接被保护金属结构（如管道），确保接触面清洁无锈蚀。
• 正极：连接辅助阳极（如高硅铸铁阳极或MMO阳极），阳极与被保护结构间距≥50m，避免“屏蔽效应”。
• 参比电极：采用铜/硫酸铜电极（CSE），埋设于被保护结构附近（5～10m内）且电解质稳定的土壤层中，深度与管道中心线平齐。

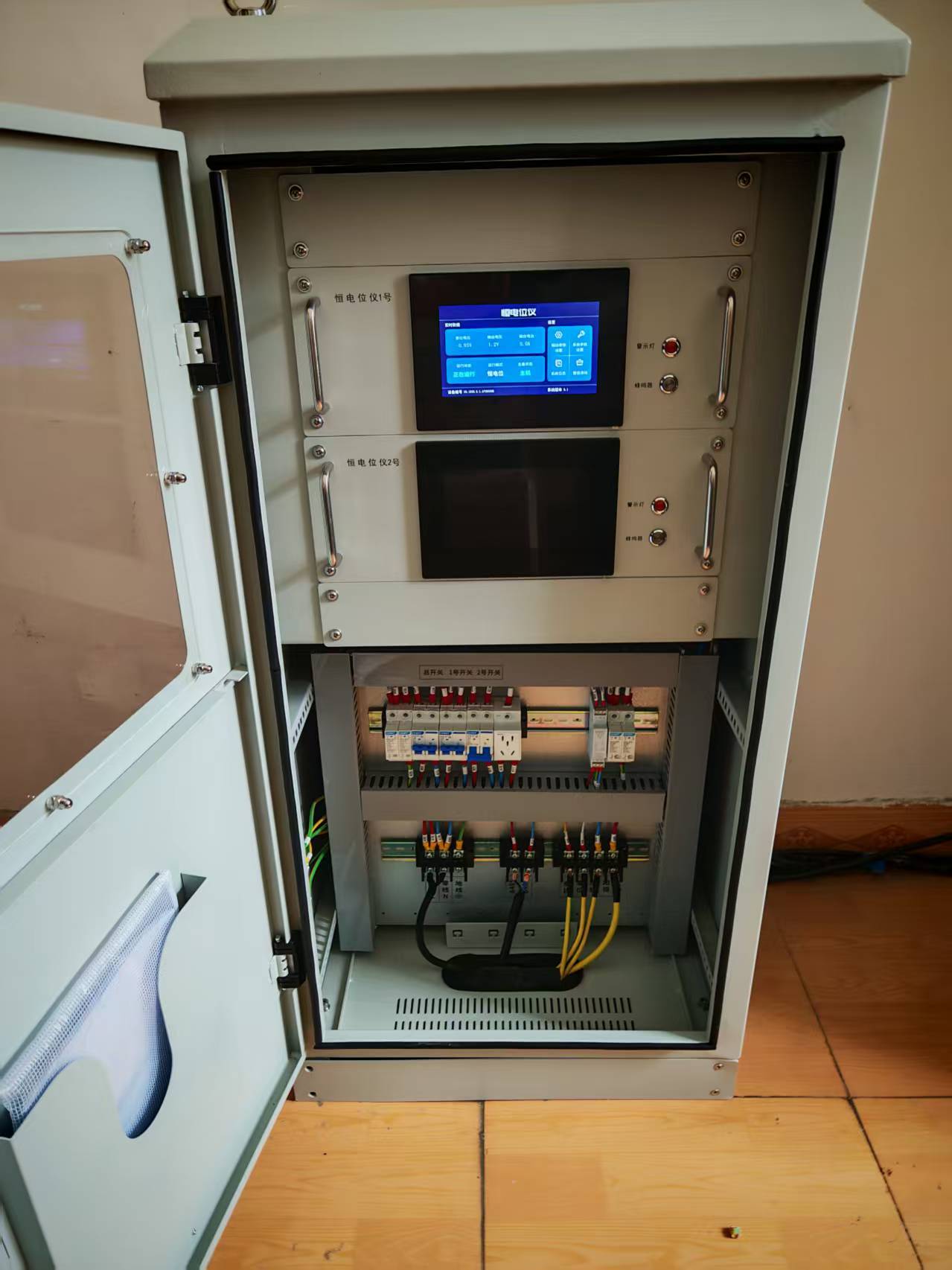

• 一用一备配置：通过控制柜或触控面板设置自动切换时间（如每72小时切换一次），主用机故障时自动切换至备用机，黄色故障指示灯闪烁报警。

二、调试与启动

1. 初始调试

• 通电自检：接通电源后，观察电源指示灯（红色）和运行指示灯（绿色）是否正常亮起，确认设备无异常报警。
• 手动模式调试：
• 将“手动-自动”开关置于“手动”挡，顺时针旋转“手动”电位器，逐步增大输出电压。
• 用万用表测量参比电极对零位电位值，调整输出电压使被保护结构电位达到-0.85V～-1.2V（vs CSE）。
• 自动模式切换：
• 将开关置于“自动”挡，设置给定电位（如-0.95V），设备根据参比电极反馈自动调节输出电流。
• 观察输出电流、电压是否稳定，记录初始参数作为基准。

1. 保护电位验证

• 密间隔电位测量（CIPS）：每季度使用便携式参比电极沿管道全程测量通电电位，验证保护覆盖率≥95%。
• 断电电位测试：每年进行一次断电电位测量，确认被保护结构自然电位在-0.6V～-1.1V之间，排除干扰影响。

三、运行参数设置

1. 参数设置界面

• 恒电位模式：预设电位通常出厂默认为-1.2V，可根据被保护结构材质和腐蚀环境调整（如-0.85V～-1.2V）。
• 恒断电电位模式：适用于动态直流杂散电流干扰场景，设置目标断电电位（如-1.10V）、试片通断周期（如通4s/断1s）和采样延迟时间（如500ms）。
• 恒电流模式：在恒电位模式失效时启用，根据现场实际电流需求设置（如额定电流的1/3）。

1. 系统设置

• 温控设置：当设备内部温度高于设定值（如60℃）时启动风扇降温，低于设定温度时关闭风扇，可设置为自动模式。
• 通信设置：标记设备在阴极保护系统中的地址，支持RS-485/MODBUS通信协议，实现远程监控和数据存储。
• 切换时间设置：在一用一备系统中，设置自动切换时间（如每72小时切换一次），确保两套系统轮换使用。
