横河示波器的核心作用（应用场景）

信号观测：直接查看信号的形状，例如判断是正弦波、方波还是脉冲波。

参数测量：精准测量信号的关键指标，如电压峰值、信号周期（进而计算频率）、脉冲宽度等。

故障排查：在电路维修中，通过对比 “正常波形” 和 “实测波形”，定位信号异常的节点（如无信号、信号失真）。

信号对比：部分双通道 / 多通道示波器可同时显示两路及以上信号，直观对比它们的相位差、时序关系（如判断电路中信号的延迟）。

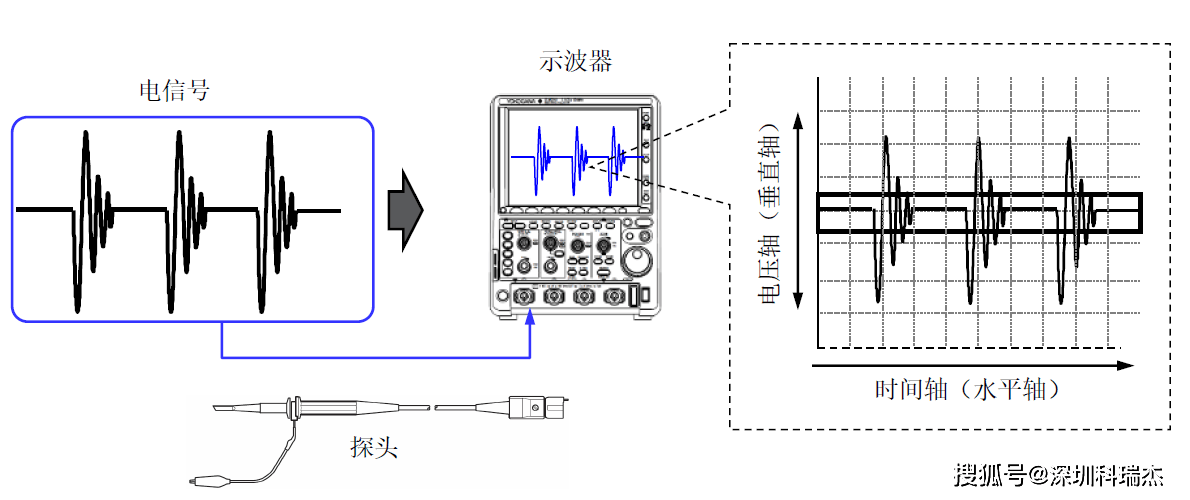

横河数字示波器是一种在画面中显示不可见的电信号，使其可以被观测的设备。

画面上会显示电压随时间的变化。

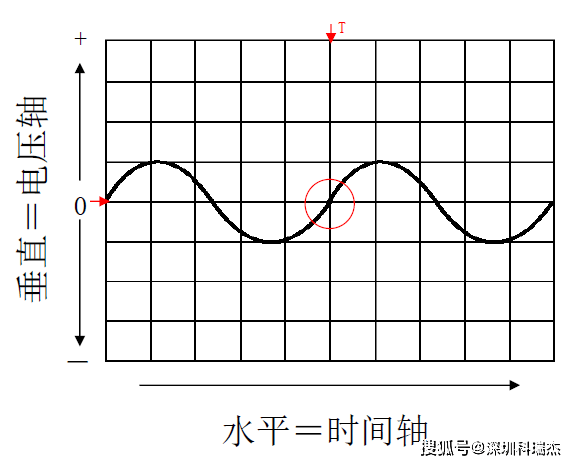

横河数字示波器的画面

画面被划分成网格

→Division ”（或“Div”）

调整电压（垂直）轴及时间（水平）轴的

调整“1Div 的大小”，读取波形。

有用于指定波形显示时序的“触发器”功能和用于位置调整的“位置”设置功能。

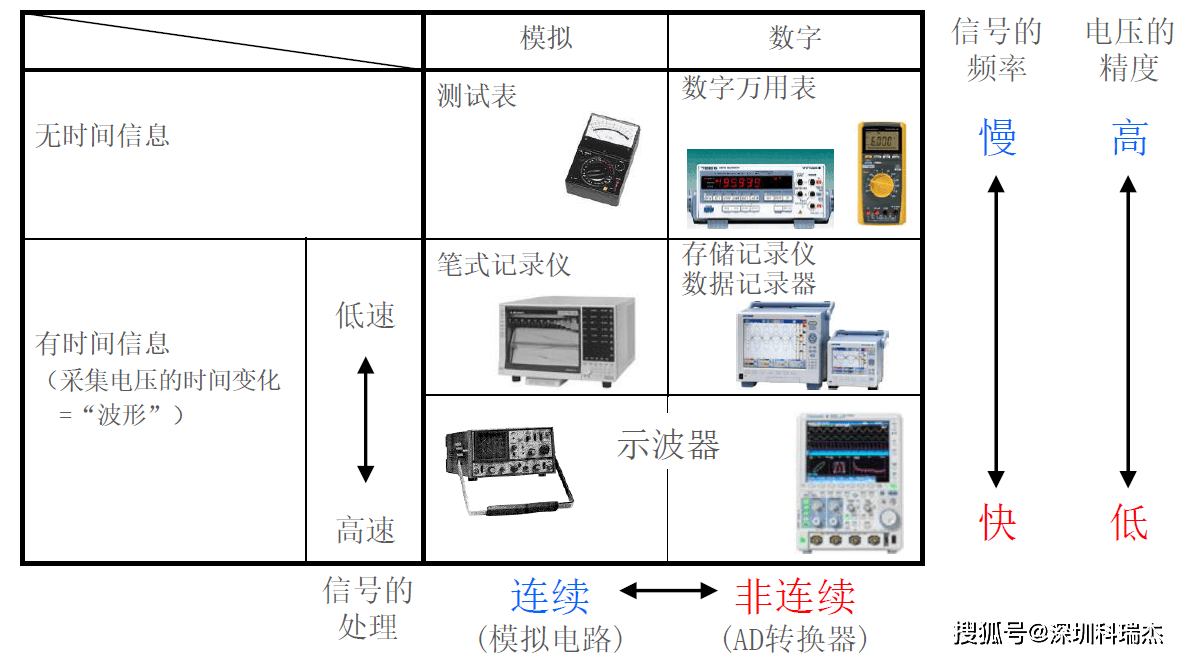

横河示波器与其他电压测量仪器

横河示波器是一种电子测量仪器，核心功能是将电信号（如电压、电流）随时间变化的规律转化为可视化的波形图，便于观察、分析信号的幅度、频率、相位等特征。

它的核心价值在于 “让不可见的电信号变可见”，是电子工程、通信、维修等领域的基础工具。

基本构成（简化理解）

输入通道：连接待测量的电路或信号源，是信号进入示波器的 “入口”。

垂直系统（Y 轴）：主要用于调节显示信号的 “幅度”（高度），让不同大小的信号都能清晰显示。

水平系统（X 轴）：主要用于调节显示信号的 “时间尺度”（宽度），控制单位长度代表的时间，以观察信号的变化速度。

显示屏：最终呈现波形图的界面，现代示波器多为液晶显示屏。
