电位器调节PWM占空比IC开发,补光灯IC EH5701旋钮调光开关芯片-丽晶微电子
创始人
2025-08-25 18:06:24
0次

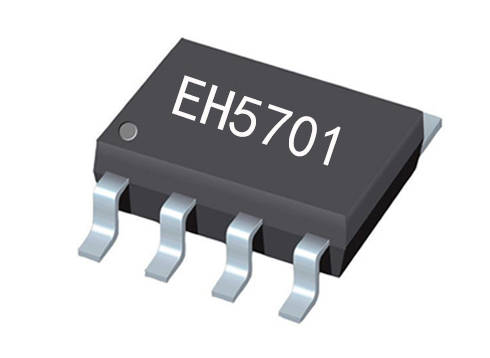

EH5701-7A95-1998旋钮调光开关芯片
一． 功能说明
封装为SOP-8
供电方式：DC3.7V锂电池。带开关旋钮电位器控制两路LED输出：1路主灯、1路指示灯。
电位器开关闭合电源接通，LED输出。旋转电位器控制亮度变化（0%-100%）。
低电检测：当电池电压低于3.4V时，指示灯开始闪烁提示。当电压低于3.1V时，关闭主灯同时指示灯快闪20次后灭。需充电解除低电状态，充电中主灯不工作。
多应用于台灯，补光灯，氛围灯等调光灯饰类产品上面；
二． 极限参数
工作电压：2.4V-5.0V
工作电流：2.3mA；
静态电流：2uA；
驱动电流低电平输出：15mA；
驱动电流高电平输出：12mA；
工作温度：-20摄氏度-+85摄氏度；
储存温度：-40摄氏度-+125摄氏度；

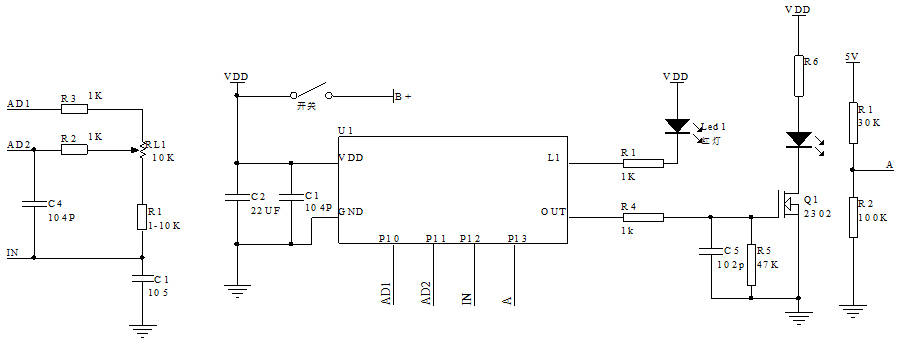

三． 电路图参考

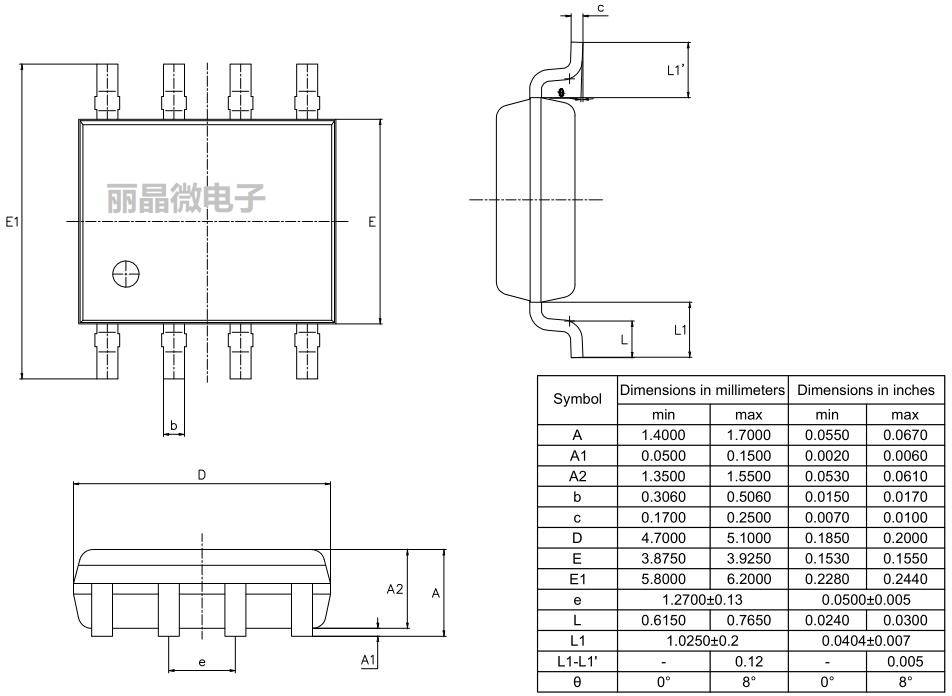

四． 封装尺寸图（SOP-8）
五． 版本说明
版本：EH5701-7A95-1998
日期：2025/7/9
描述：V01初版
旋钮调光芯片
