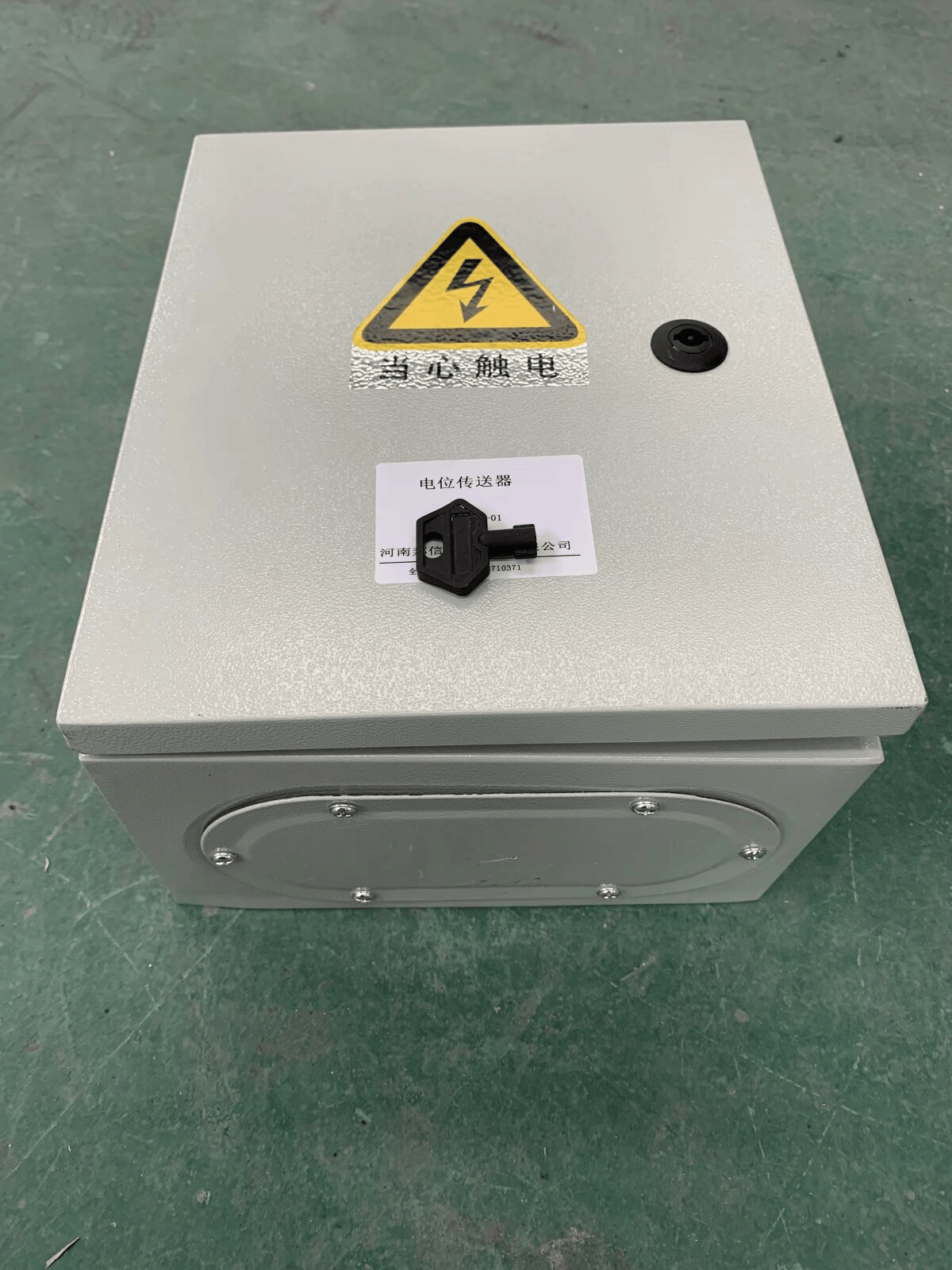

阴极保护电位传送器是一种电信号转换器，其核心功能是将阴极保护系统中的管地电位（或参比电位）转换为标准工业信号（如4-20mA电流信号、RS485/RJ45数字信号），以实现远程监测、数据采集与自动化控制。

工作原理

电位感知：通过内置敏感元件（如电阻式、电容式传感器）实时感知被测电位（如管道对参比电极的电位）。

信号调理：对感知的微弱电位信号进行放大、滤波、模数转换等处理，消除工频干扰（如50Hz/60Hz）和噪声，确保信号稳定性。

标准输出：将调理后的信号转换为标准工业信号：

模拟量输出：4-20mA电流信号（4mA对应电位最小值，20mA对应最大值，线性关系便于远距离传输且抗干扰能力强）。

数字量输出：RS485、RJ45等协议，支持与PLC、DCS等控制系统无缝对接。

隔离技术：采用磁隔离或光耦隔离阻断输入与输出端的电气连接，避免地电位差和电磁干扰（如高压变电站中防止电位差导致信号失真）。

技术特点

高精度与抗干扰性：

转换误差≤1%，满足工频干扰下（30V工频信号）输出偏移小于5mV（相当于40μA标准信号）。

适用于强干扰环境（如冶金车间），需加装磁环并保持信号线与动力电缆间距≥30cm。

环境适应性：

防护等级：IP65（防尘防水），适应-40℃至85℃极端环境。

防爆与耐腐蚀：防爆型（Ex d IIC T6）适用于易燃易爆场所，耐腐蚀型适用于化工环境。

长寿命与低维护：

采用固态传感器和钛合金参比电极，寿命超10年，减少维护成本。

定期校准（每季度一次）和传输线缆检查（避免松动或破损）确保长期稳定性。

应用场景

阴极保护系统监测：

埋地金属管道：实时监测管道对地电位（如西气东输管道通过电位传送器实现全线电位远程监控，故障响应时间缩短至10分钟内），确保电位在-0.85V至-1.2V之间（CSE参比电极），预防腐蚀穿孔。

储罐与码头钢桩：评估阴极保护效果，优化阳极布局（如某石化企业储罐通过电位传送器发现边缘板电位偏低，调整后保护效率提升40%）。

海洋平台：监测水下金属结构（如钢桩、导管架）电位，抵御海水腐蚀（如南海某平台通过电位传送器定位电位异常点，及时更换牺牲阳极，延长结构寿命）。

工业过程控制：

化工反应釜：监测液位高度，防止溢料事故。

生产线控制：用于机械臂、伺服电机的位置反馈信号传输，提升定位精度（如汽车制造厂通过电位传送器实现焊接机器人电弧电压的实时监测，焊接质量合格率提升至99.5%）。

电力与基础设施监测：

高压设备：测量绝缘子、变压器绕组的电位差，预防漏电或击穿（如国家电网通过电位传送器对500kV线路绝缘子进行电位同步监测，故障率降低60%）。

智能电网：在配电柜、变电站中实现电位同步监测，提高电网稳定性（如某城市电网通过电位传送器构建分布式监测网络，停电恢复时间缩短至15分钟内）。

环境监测：

水质监测：监测水体电位变化，评估污染状况（如某环保局通过电位传送器对河流进行实时监测，成功追踪到工业废水偷排点）。
