工程师们使用示波器捕捉到信号波形后，通常还需要读取波形参数并进行分析——常用的方法是用光标功能进行手动测量，或者使用示波器的波形参数自动测量功能。但是，这两种方式都只是对当前屏幕上显示的这一屏波形进行测量，并且对于一些时间项目的测量(如周期、占空比等)有其局限性。

在一些特殊的试验场合，如需要长时间测量或需要记录波形变化规律时，仅仅依靠光标或自动测量功能无法完全满足测试需求。这时，就需要示波器的统计功能登场啦！

横河的示波器可以对自动测量的参数进行统计。统计功能可以同时对9个测量项目进行5种统计：最大值、最小值、平均值、标准偏差以及用于统计计算的测量值个数。此外，还可以把统计的数据生成表格，在表格中可以进行升序或者降序显示；或是把统计数据生成趋势图或者直方图，方便分析统计数据。把这个结果放进报告里，是不是看上去更专业、更有说服力了呢？

统计功能的三种模式

在统计功能中，有三种模式可供选择，分别是：

1连续统计

对多次常规测量的参数进行统计。按下“Start”后，以屏为单位对每次触发后的波形根据所选择的测量项目进行统计运算，并在屏幕下方显示统计结果。

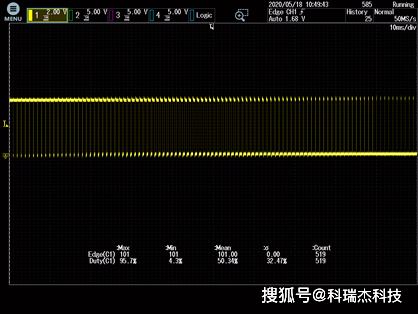

连续统计测量实例：

对于一些测试时间很长的验证性试验，就可以使用统计结果来表明试验结果，而不需要保存整个试验过程中的所有波形。比如，对于某些设备，只需要统计每一屏波形的最大最小值，就可以判断该设备的输出是否稳定，是不是很方便呢？

2周期统计

对当前采集并显示在屏幕上的波形的每个周期进行统计处理。选择此模式后，仪器可通过计算自动得到周期时间，并将显示的波形按周期划分。当测量多个通道时，还能自动确定各个通道各自的周期。这个功能是横河示波器的一个特色功能，对于PWM波的占空比的统计测量非常有用。示波器把每一个周期的占空比等自动测量数据统计出来，方便工程师验证波形是否符合理论调制值，特别适用于逆变器以及变频器的研发。

在周期统计的结果列表中，还可以高亮一个测量值，此时在缩放图中会显示该测量值对应的一个周期。

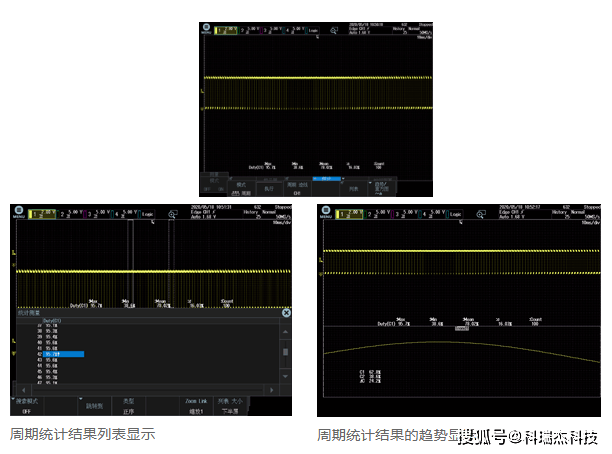

PWM波测量实例：

3历史统计

对历史波形进行统计处理。统计的时间单位是一屏波形的时间。由于横河示波器可以把大内存分割，实现历史存储功能，因此可以记录多次触发的波形。（没有该功能的示波器只能显示当前触发的波形，有该功能可以调出历史存储里面多次触发的波形。）

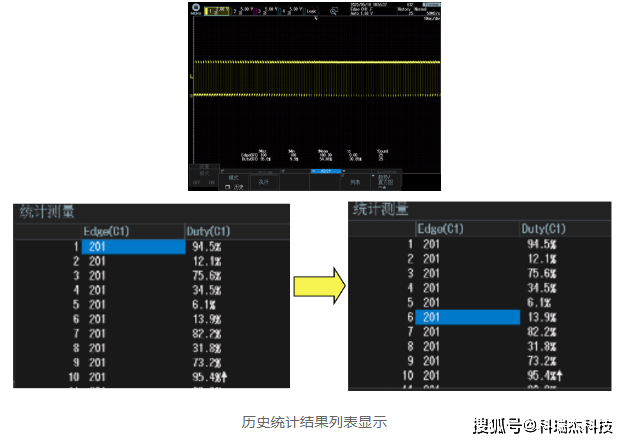

这个统计功能与连续统计类似，但只统计历史存储里面的波形，统计次数与历史存储里面的波形数量一致。在历史统计的结果列表中，高亮一项测量值，屏幕上显示的波形会自动跳转为该值对应的历史波形。

技术的发展日新月异，作为科研的基础工具，示波器统计功能是当下主流机型的重要功能。灵活运用示波器的各项功能，能够极大地提高测试效率，如希望了解更多横河示波器的特色功能，欢迎与我们联系。
